软管 - 超级歧管至三通阀和散热器（拆卸和更换）
校正代码
18302202
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 举升并支撑车辆。
-
通过触摸屏将车辆置于维护模式。
注在 Controls > Software 中选择车辆的徽标图标并停留四秒钟，然后在对话框中输入“service”。
-

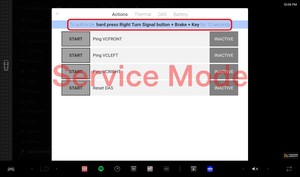

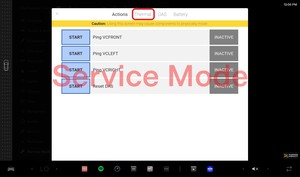

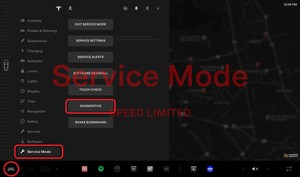

使用用户界面访问温度系统例程。
注点击 Quick Controls > Service Mode > Diagnostics > Thermal，将钥匙放在手机托盘上，按住右转向灯开关，踩下制动踏板 10 秒钟，为例程授权。
-

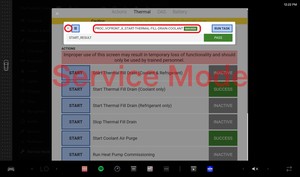

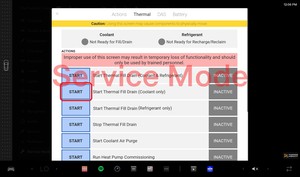

通过 UI 界面，选择Start Thermal Fill Drain (Coolant Only)处的Start 按钮，此时将将弹出PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-COOLANTvia Toolbox: (link)via Service Mode Plus:
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Unit ➜ Front Drive Unit Replacement ➜ Start Coolant Fill/Drain
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Start Coolant Fill/Drain

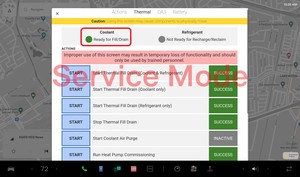

注完成后，点击左上角的 “X” 关闭窗口；确认冷却液状态为绿色的 “Ready for Fill/Drain” 状态；“Thermal Fill Drain” 例行程序的时间限制为 5 小时，5 小时后膨胀阀将关闭，必须重新执行此例行程序。

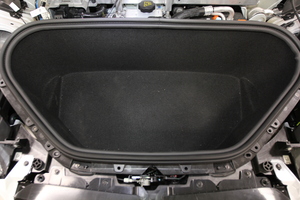

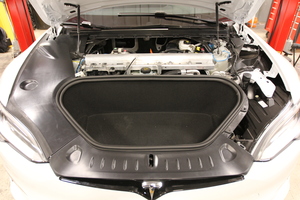

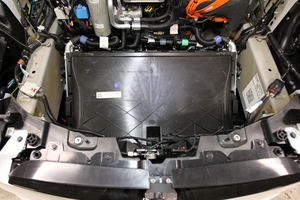

- 拆卸前备箱储物单元。请参阅 。
-

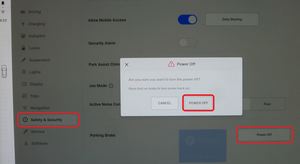

从中央显示器关闭车辆电源。
注点击 Controls > Safety & Security > Power Off。
-

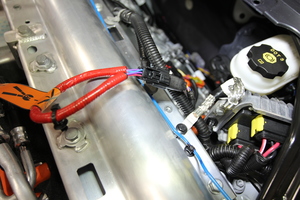

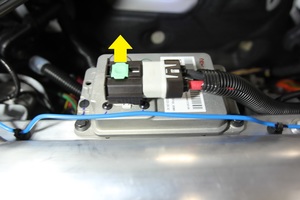

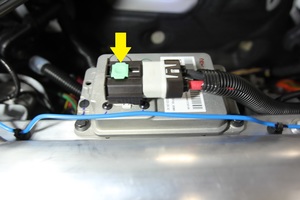

断开低压电池连接器和紧急响应回路 (FRL)。
注2 个连接器；提起并松开绿色锁片，向外拉黑色连接器锁以断开连接。
-

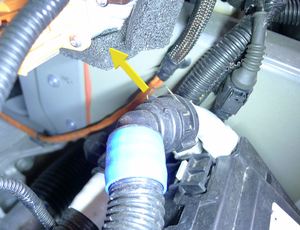

松开将超级歧管至电池泵供给软管固定到低压电池的卡子。
注1 个卡子。
-

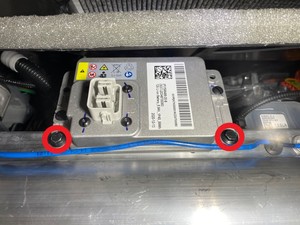

拆下固定低压电池的紧固件，移到一旁。
注3 个螺栓，10 毫米，9 Nm，2 条基线，注意基线并将总成移到一旁。
-

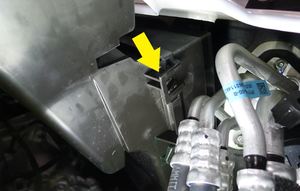

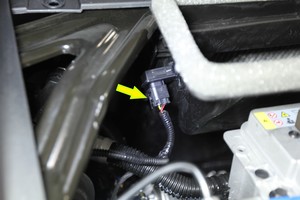

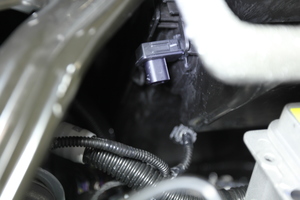

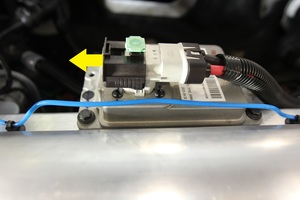

断开空气质量传感器连接器。
注1 个连接器。
-

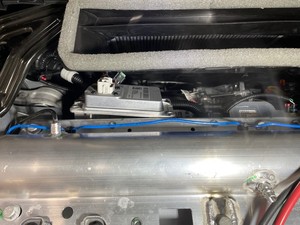

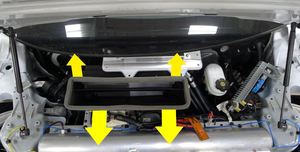

拆下高效空气过滤器 (HEPA) 滤清器总成盖板。
注2 个锁片，2 条基线，2 个槽；请小心操作，切勿损坏安装卡子；将盖板向前并向上移动到 V 型支架横梁前方。
-

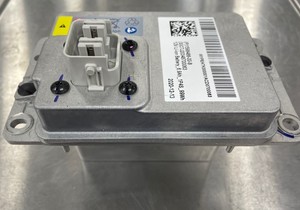

将低压电池从车上拆下。
-

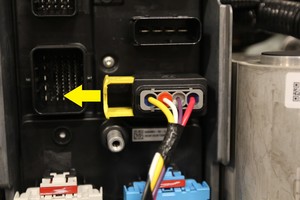

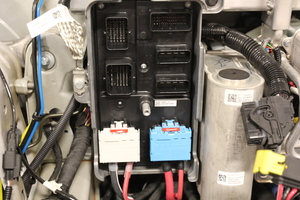

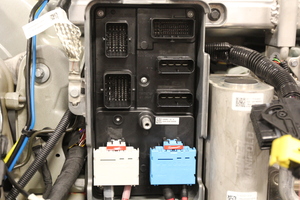

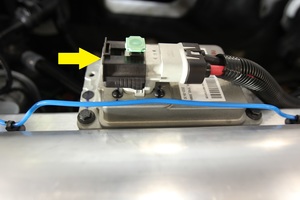

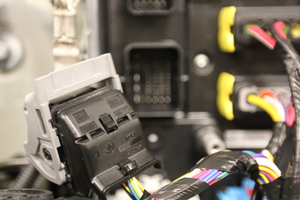

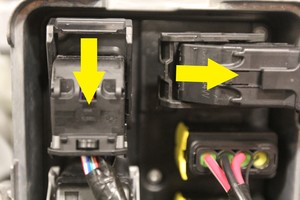

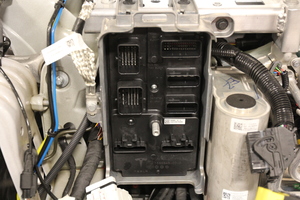

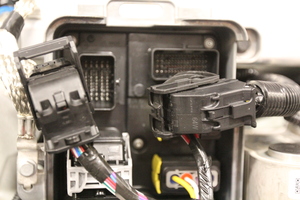

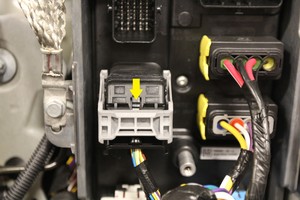

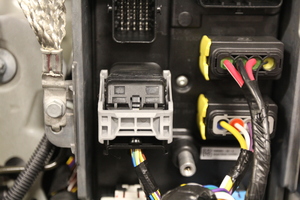

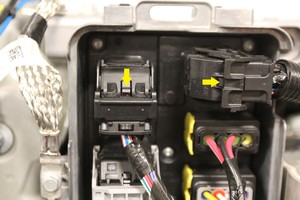

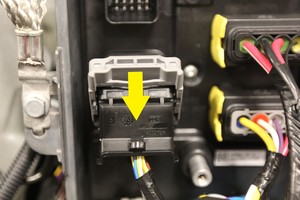

松开前控制器的上部连接。
注2 个锁定连接器；推入锁片，抬起控制杆即可松开。
-

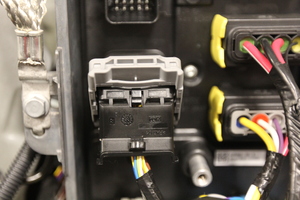

松开前控制器的左侧中部连接。
注1 个锁定连接器；推入锁片，抬起控制杆即可松开。
-

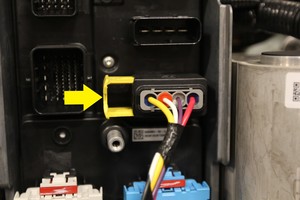

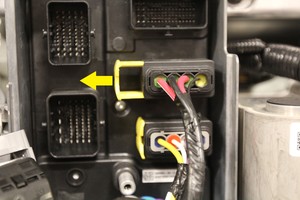

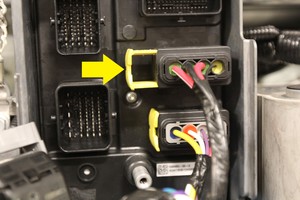

松开前控制器的右侧中部连接。
注2 个锁定连接器；向外滑动锁定机构即可松开。
-

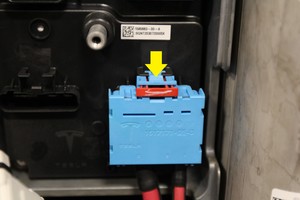

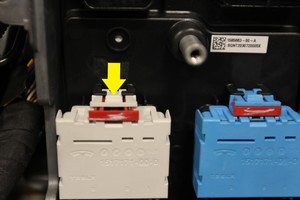

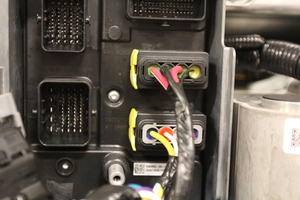

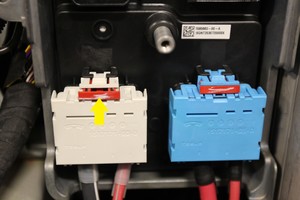

松开前控制器的下部连接。
注2 个锁定连接器；向外滑动红色锁片即可松开。
-

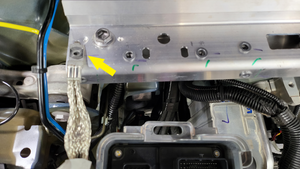

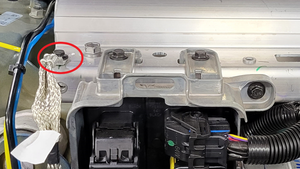

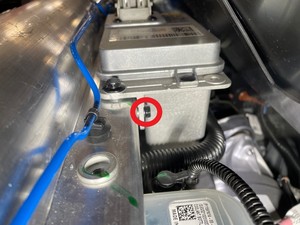

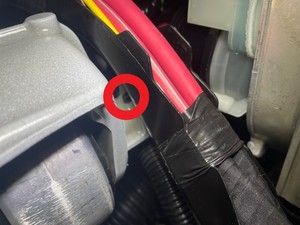

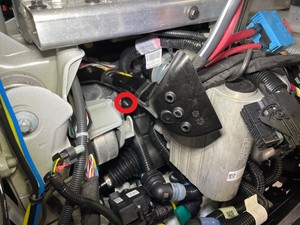

拆下固定前控制器接地电缆的螺栓。
注1 个螺栓，10 mm，10 Nm。
-

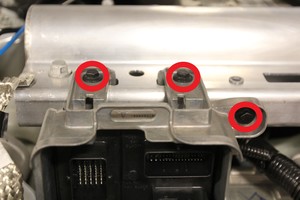

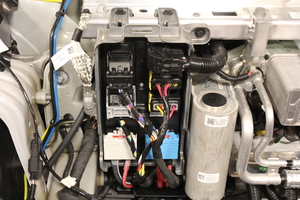

拆下固定前控制器的螺栓。
注3 个螺栓，10 mm，10 Nm。
-

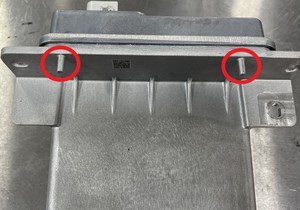

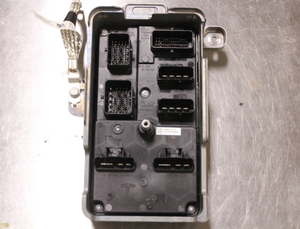

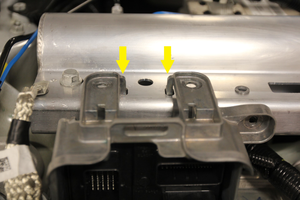

从车辆上拆下前控制器，从支柱塔梁上松开接地电缆。
注2 个定位锁片，1 条接地电缆。
-

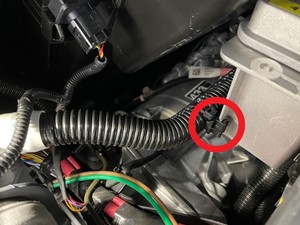

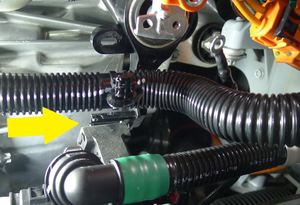

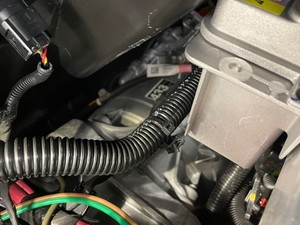

从车身上松开前备箱线束卡子并将线束移到一边。
注1 个树形头卡子；将线束固定在侧边。
-

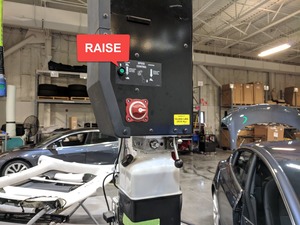

完全升起车辆，然后将举升机降低至锁止位。
注将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。
-
拆下固定前流线型护板的卡子。
注5 个推拉式夹。
-

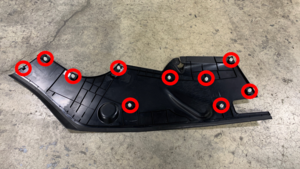

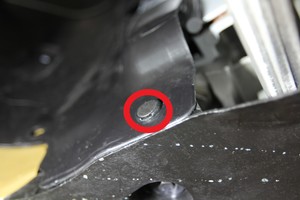

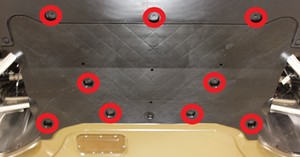

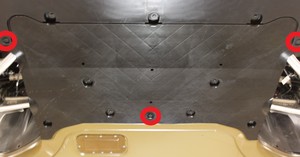

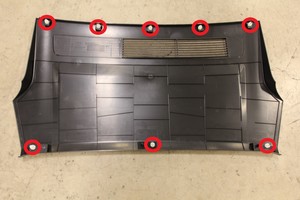

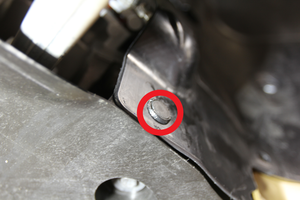

拆下固定前流线型护板的螺栓，并将前流线型护板从车上拆下。
注9 个螺栓，10 mm，6 Nm。
-

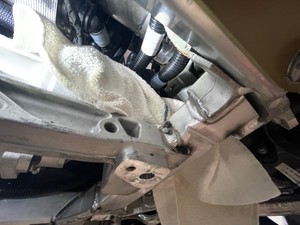

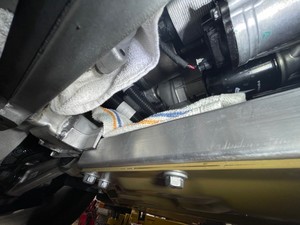

在三通阀下方放置吸水性材料。
注将吸水性材料盖板在转向齿条和前滑板上，防止液体堆积。
-

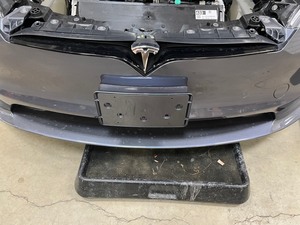

将冷却液收集器置于车辆前部下方。
注放在适当位置以收集所有流失的冷却液。
-

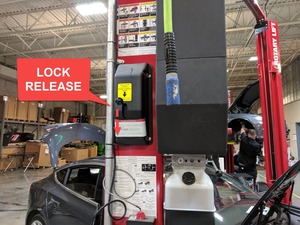

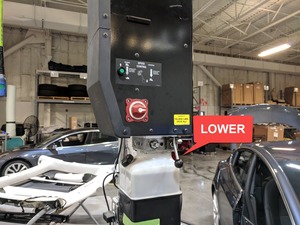

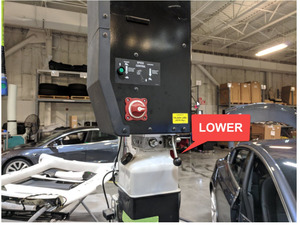

降低车辆，直至轮胎接触到地面。
注将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如。
-

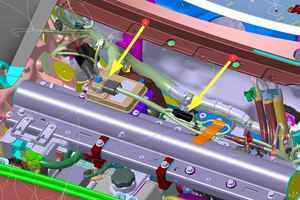

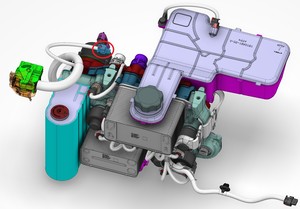

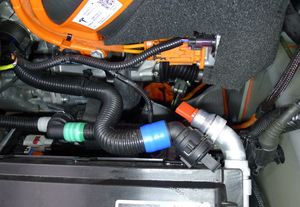

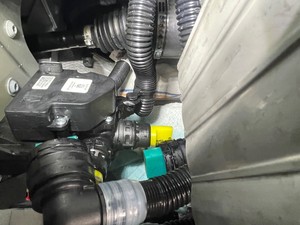

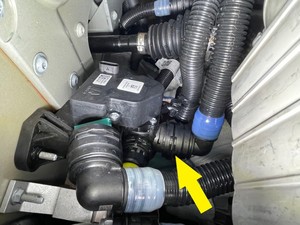

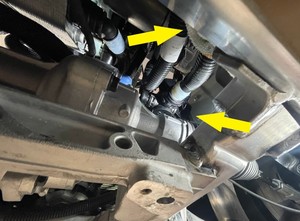

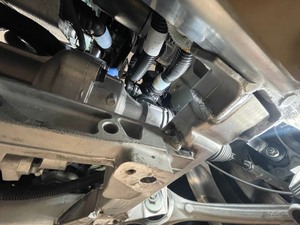

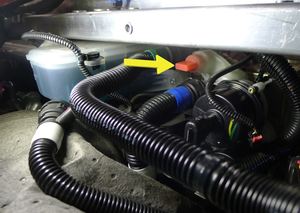

从三通阀处拆下温控棒电池回路软管。
注1 个软管卡子，2 个塞子；塞住软管两端。
-

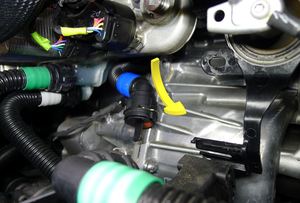

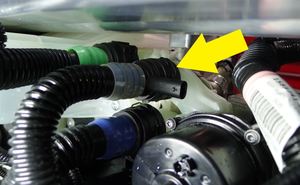

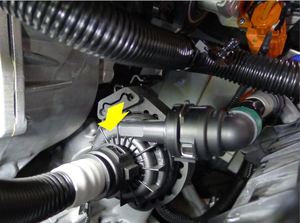

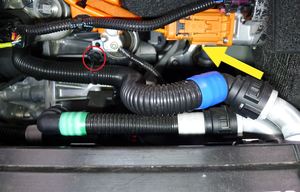

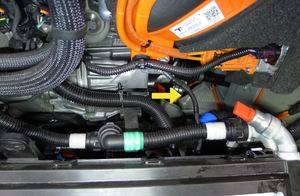

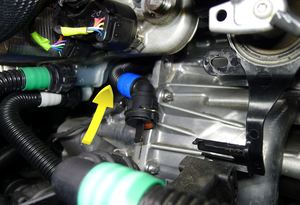

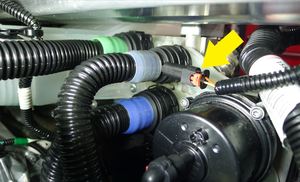

断开动力总成供应软管的传感器。
注1 个锁定电气连接器；切勿向下按红色锁片；拉动红色锁片使锁脱离；再次拉动松开连接器。
-

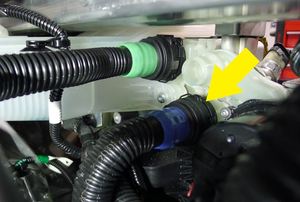

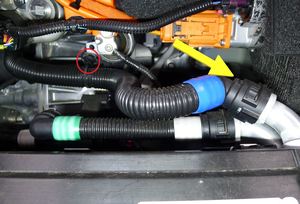

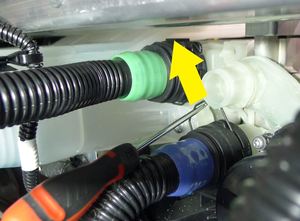

从超级歧管上断开动力总成供应软管。
注1 个弹簧卡子；塞住超级歧管和动力总成供应软管。
-

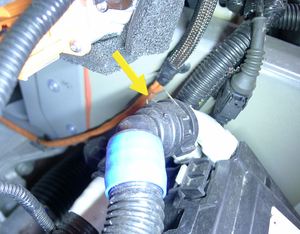

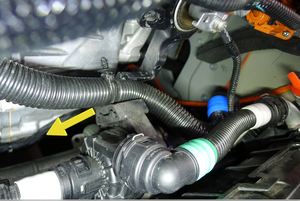

将高压电池回流软管从超级歧管上断开。
注1 个弹簧卡子。
-

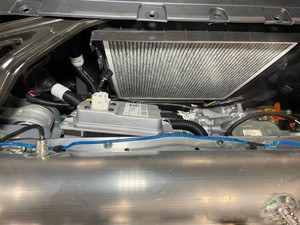

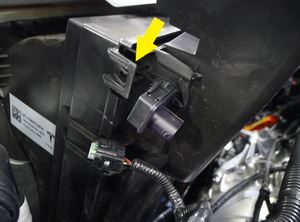

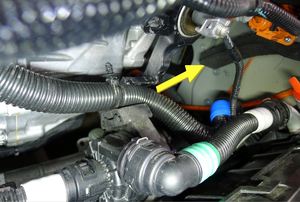

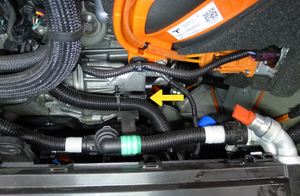

从散热器的左上方断开 12 毫米温控棒电池回路软管。
注1 个弹簧卡子，1 个卡子；松开空调压缩机支架上的软管卡子，以便于拆卸；根据需要塞住软管和散热器。
-
从空调压缩机支架上拆下动力总成冷却液泵。
注将泵总成从压缩机上滑下，使其脱离下部支架。
-

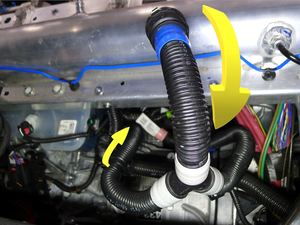

移动温控棒电池回流软管，使其从空调压缩机支架和动力总成冷却液泵之间以及超级歧管和前驱动单元之间通过。
-

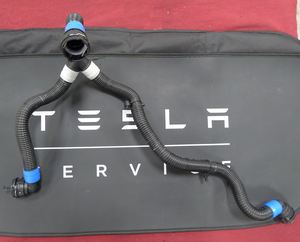

拆下温控棒电池回路软管。
注引导软管从支柱塔梁上方通过。
安装
-
将温控棒电池回路软管置于超级歧管和前驱动单元之间。
注引导软管从支柱塔梁上方通过。
-

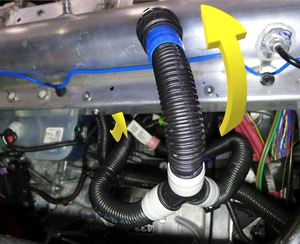

移动温控棒电池回流软管，使其从超级歧管和前驱动单元之间以及动力总成冷却液泵上方的空调压缩机支架之间通过。
-
将 12 毫米温控棒电池回路软管连接到散热器的左上角。
注1 个弹簧卡子，1 个卡子；安装后将空调压缩机支架处的软管卡子固定；取下所有塞子并固定软管；执行推拉推测试。
-
将温控棒电池回路软管安装至三通阀。
注1 个软管卡子，2 个软管塞子；取下塞子并固定软管；执行推拉推测试。
-
将高压电池回路软管连接到超级歧管。
注1 个弹簧卡子；执行推拉推测试以确保软管完全就位。
-
将动力总成供应软管固定在超级歧管上。
注1 个弹簧卡子；取下所有塞子；执行推拉推测试以确保软管完全就位。
-
连接动力总成供应软管的传感器。
注1 个锁定电气连接器；卡入锁片。
-
清除车辆上的残留冷却液。
-
将前备箱线束放回原位，并固定卡子。
注1 个树形头卡子。
-
放置好前控制器，以便安装，然后放置好接地电缆。
注2 个定位锁片，1 条接地电缆。
-
安装固定前控制器的螺栓。
注3 个螺栓，10 毫米，10 Nm。从侧边螺栓入手。
-
安装固定前控制器接地电缆的螺栓。
注1 个螺栓，10 毫米，10 Nm。
-
固定前控制器的下部连接。
注2 个锁定连接器；接合红色锁片。
-
固定前控制器的右侧中部连接。
注2 个锁定连接器；确认黄色锁片已完全打开；固定连接器，锁定机构将开始接合。
-
固定前控制器的左侧中部连接。
注1 个锁定连接器；确认控制杆已完全打开；固定连接器，控制杆将开始接合。
-
固定前控制器的上部连接。
注2 个锁定连接器；确认控制杆已完全打开；固定连接器，控制杆将开始接合。
-
完全升起车辆，然后将举升机降低至锁止位。
注将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。
-
取走三通阀下方的吸水性材料。
注取走吸水性材料并清理干净残留液体。
-
清除车辆上的残留冷却液。
-

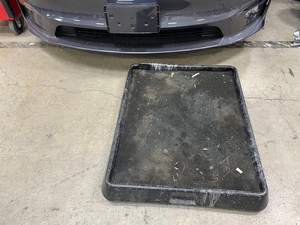

取走车辆下方的冷却液收集器。
-

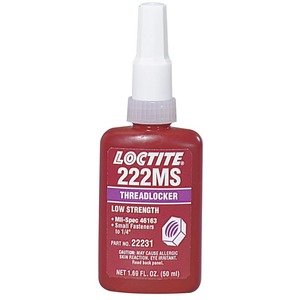

向前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的紧固件。
注9 个螺栓，10 mm，6 Nm。
-
安装固定前流线型护板的卡子。
注5 个推拉式夹。
-
降低车辆，直至轮胎接触到地面。
注将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如。
-

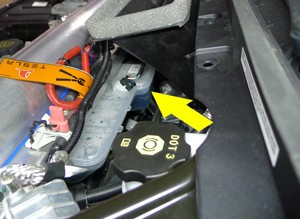

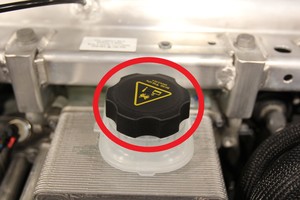

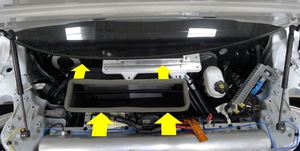

拆卸冷却液罐罐盖。
-

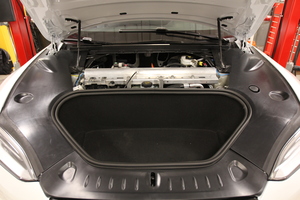

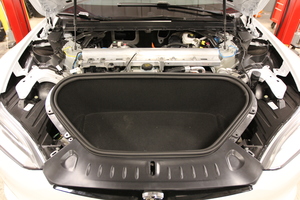

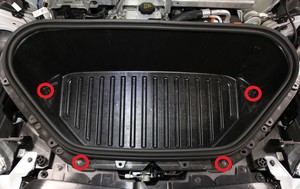

安装前备箱总成。
注4 个螺栓，10 毫米，5 Nm。
-

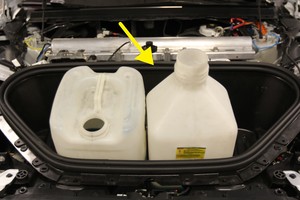

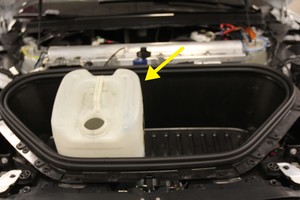

将空的冷却液容器放入前部储物区域。
-

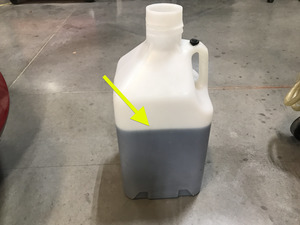

向容器中加注至少 15 升冷却液。
-
将注满冷却液的容器放入前部储物区域。
-

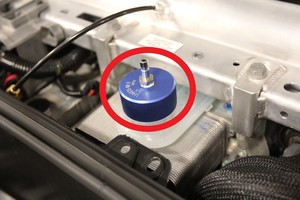

将真空重新加注盖安装到冷却液罐总成上。
-

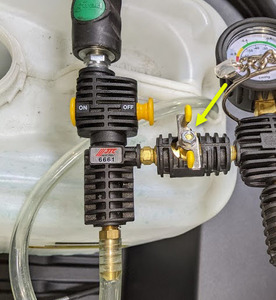

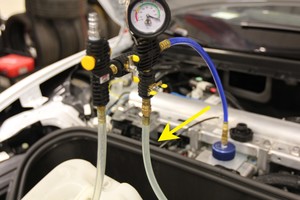

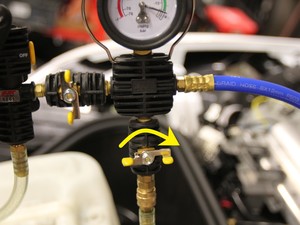

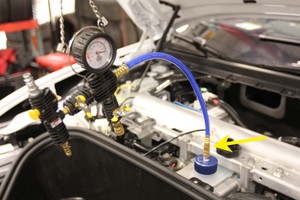

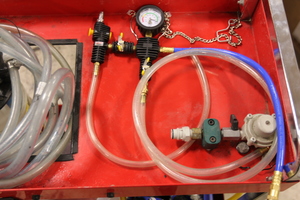

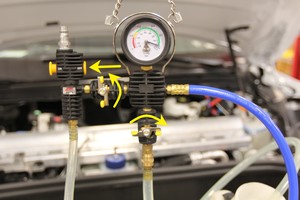

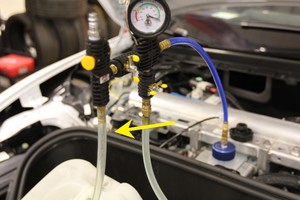

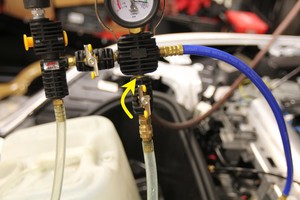

设置冷却液重新加注工具。
注确认重新加注工具上的所有阀门都处于关闭位置，为便于理解，请参阅图片。
-

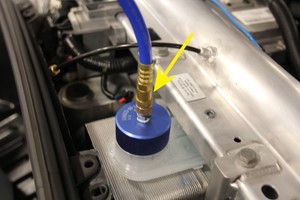

将真空重新加注软管安装到冷却液罐上的重新加注盖中。
注执行推拉推测试以确认软管已完全安装好。
-

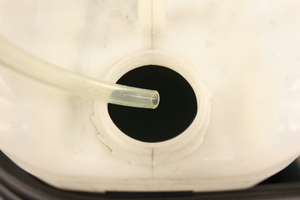

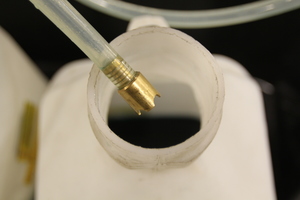

将加注软管放置到已注满冷却液的容器内。
注确保软管末端完全浸入冷却液。
-
将溢流软管放置到空容器中。
-

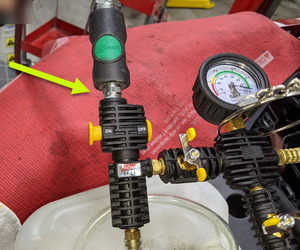

将车间供气装置连接到冷却液重新加注工具。
注如果尚未这样做，请确认重新加注阀是否设置为关闭。
-

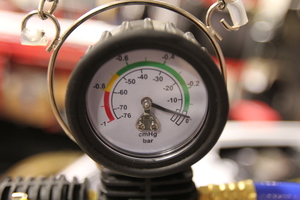

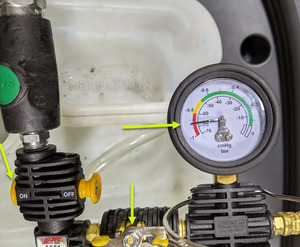

打开进气阀进行以抽出真空，真空表趋于稳定后，关紧阀门。
注真空表大致稳定在 (60-70 cmHg)，阀门关闭后真空度不应下降。
-
慢慢打开加注阀，使冷却液流入系统。
注在整个过程中，确保重新加注软管的末端完全浸入。
-
真空表读数降至零后，请关闭冷却液重新加注阀。
-
将冷却液重新加注软管从冷却液容器上拆下。
-
将冷却液溢流软管从冷却液容器上拆下。
-
将真空重新加注软管从冷却液罐上的重新加注盖上拆下。
-
拆卸真空重新加注工具盖板。
-
将冷却液重新加注工具从车辆上拆下。
-
取走前备箱区域内的两个冷却液容器。
-
将低压电池放入车辆。
注将低压电池放置在左边，并为 HEPA 总成盖的安装留出空间。
-
安装 HEPA 滤清器总成盖板。
注2 个锁片，2 条基线，2 个狭槽，将总成盖向下调整到 V 型支架下方，充分接合密封和锁片。
-
固定空气质量传感器连接器。
注1 个连接器。
-
安装将低压电池固定到支柱塔梁上的紧固件。
注3 个螺栓，10 毫米，9 Nm，2 条基线，安置就位并安装紧固件。
-
安装将超级歧管固定到低压电池上电池泵供应软管的卡子。
注1 个卡子。
-

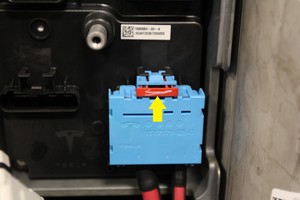

连接紧急响应回路 (FRL) 和低压电池连接器。
注2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推以固定；完全就位后卡入绿色锁片。
-
使用用户界面访问温度系统例程。
注点击 Quick Controls > Service Mode > Diagnostics > Thermal，将钥匙放在手机托盘上，按住右转向灯开关，踩下制动踏板 10 秒钟，为例程授权。
-

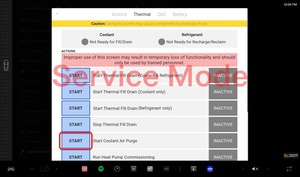

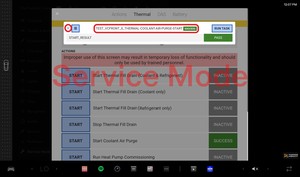

通过 UI 界面，选择Start Coolant Air Purge处的Start按钮，此时将弹出 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
- Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
- Thermal ➜ Coolant System ➜ Coolant Purge Start
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
注此时冷却液泵将发出声音；测试持续约 10 分钟；将车辆转入行驶状态可停止此例行程序；根据需要监测液位；完成后，点击左上角的 “X” 关闭窗口。
-

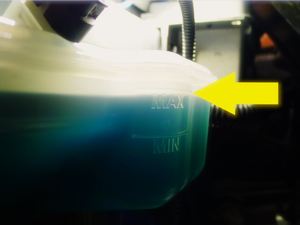

检查冷却液液位，必要时加满。
注确保液位位于最高刻度线处；按要求加满冷却液。
-
安装冷却液罐罐盖。
-

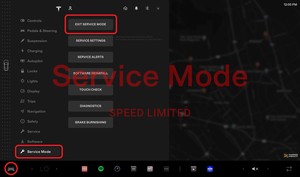

退出维护模式。
注点击 Controls > Software，选择“退出维护模式”按钮。
-

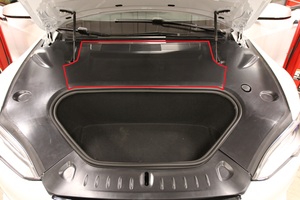

安装前备箱地毯。
注确认地毯正确固定于密封件下方。
-

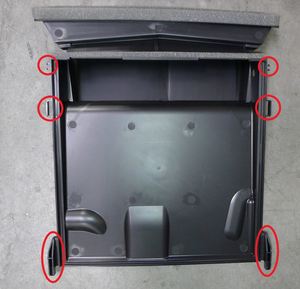

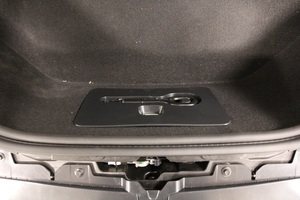

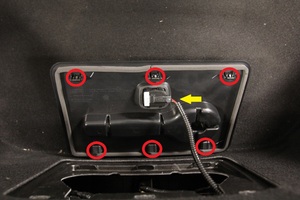

安装前备箱检修板。
注3 个卡子，3 个挂钩，1 个连接器。
-

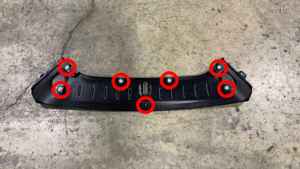

安装前备箱前部挡板。
注7 个卡子。
-

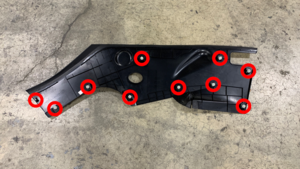

安装前备箱右侧挡板。
注10 个卡子。
-
安装前备箱左侧挡板。
注10 个卡子。
-
安装前备箱后部挡板。
注8 个卡子。
- 关闭前备箱盖。
-

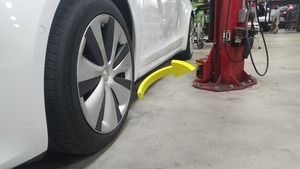

将车辆驶离举升机。

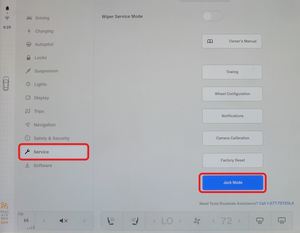

注将机架臂降至最低并从车底移出；将空气悬架退出“Jack 模式”。
