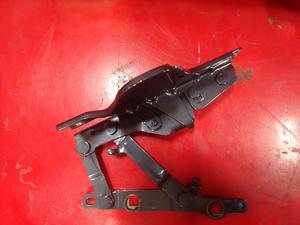

铰链 - 前备箱盖 - LH（拆卸和更换）

校正代码 11330302 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开前备箱盖。
  2. 在助手的帮助下，拆下将左侧前备箱盖支柱支架固定到前备箱盖上的螺母（2 个），然后将前备箱盖支柱放在一侧。对车辆右侧重复此步骤。
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

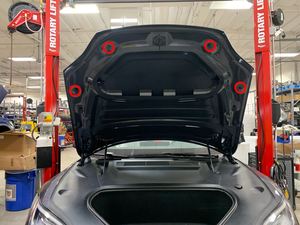

    图 1. 左侧如图所示；右侧类似
    图 2. 左侧如图所示；右侧类似
  3. 在助手的帮助下，拆下将前备箱盖左侧和右侧铰链固定到前备箱盖总成的螺母（4 个），从车上拆下前备箱盖，并将其放在铺有衬垫的表面上。
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

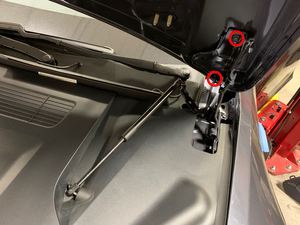

    图 3. 左侧如图所示；右侧类似
  4. 拆下将前备箱盖左侧铰链固定到车身的螺栓，然后从车上拆下铰链。
    28 Nm (20.6 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 将前备箱盖左侧铰链放置到车上，然后安装将铰链固定到车辆的螺栓。
    28 Nm (20.6 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  2. 在助手的帮助下，将前备箱盖总成放在车上，然后用手拧紧将前备箱盖左侧和右侧铰链固定到前备箱盖总成的螺母（4 个）。
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

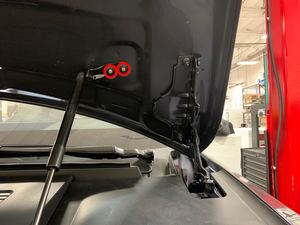

    图 4. 左侧如图所示；右侧类似
  3. 在助手的帮助下，将右侧前备箱盖支柱支架放置到前备箱盖上，然后安装将支架固定到前备箱盖的螺母（2 个）。对车辆左侧重复此步骤。
    15 Nm (11.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

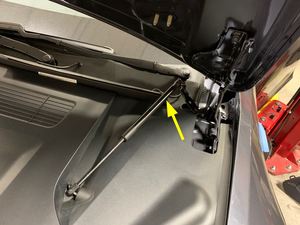

    图 5. 左侧如图所示；右侧类似

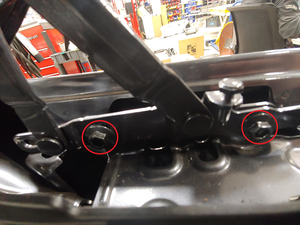

    图 6. 左侧如图所示；右侧类似
  4. 关闭前备箱盖。

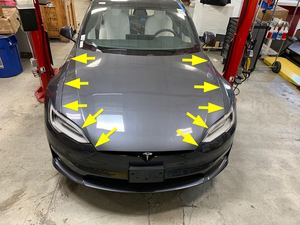

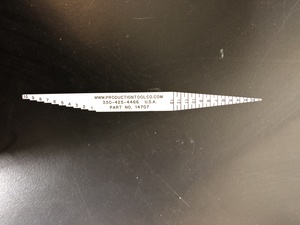

  5. 检查前备箱盖和 CVIS 点之间的间隙。
    Informational PurposesAn informational icon, calling your attention
    注
    测量图像中标注的 10 个点。参考 CVIS 获取当前的规格目标。
  6. 打开前备箱盖。
  7. 如有必要，请按照间隙要求调整前备箱盖，然后手动拧紧将前备箱盖左侧和右侧铰链固定到前备箱盖总成的螺母
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 检查前备箱盖和 CVIS 点之间的间隙。
    Informational PurposesAn informational icon, calling your attention
    注
    测量图像中标注的 10 个点。参考 CVIS 获取当前的规格目标。
  9. 拧紧将支架固定到前备箱盖的螺母（2 个）。对车辆左侧重复此步骤。
    28 Nm (20.6 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  10. 检查前备箱盖和 CVIS 点之间的平整度。
    Informational PurposesAn informational icon, calling your attention
    注
    测量图像中标注的 10 个点。参考 CVIS 获取当前的规格目标。
  11. 按照平整度规格要求调整前备箱盖总成的防撞缓冲装置。
  12. 检查前备箱盖和 CVIS 点之间的平整度。
    Informational PurposesAn informational icon, calling your attention
    注
    测量图像中标注的 10 个点。参考 CVIS 获取当前的规格目标。
