校正代码 20202012 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 打开左侧前车门
2. 降低左侧前车窗

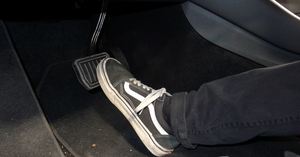

3. 踩下制动踏板以打开驱动导轨
4. 将空气悬架车身高度设置为“非常高”

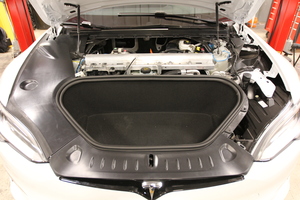

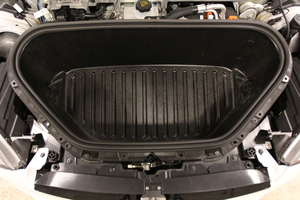

   注

   在中央显示器上，点击 Controls > Suspension > “Very High”

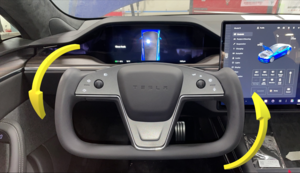

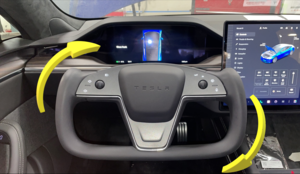

5. 将方向盘转至最右侧

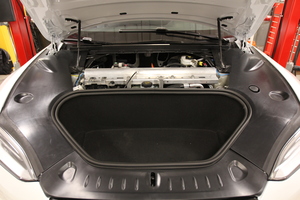

6. 打开前备箱盖
   注

   在中央显示器上，点击 Controls > Frunk Open

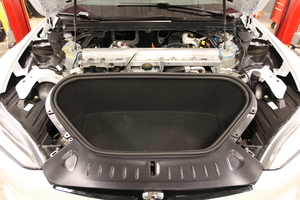

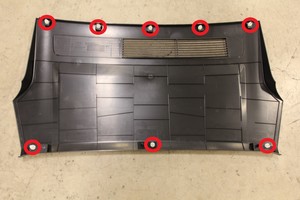

7. 拆下前备箱后部挡板
   注

   8 个卡子

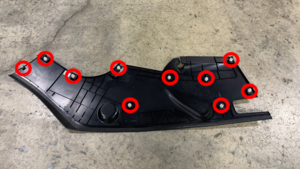

8. 拆下前备箱左侧挡板
   注

   10 个卡子

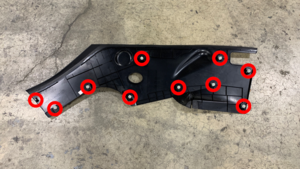

9. 拆下前备箱右侧挡板
   注

   10 个卡子





10. 拆下前备箱前部挡板
    注

    7 个卡子

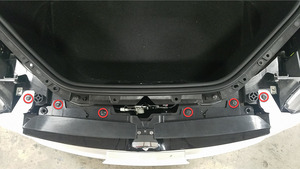

11. 拆下将饰板支架固定到底座的螺栓
    注

    6 个螺栓，10 毫米，4 Nm

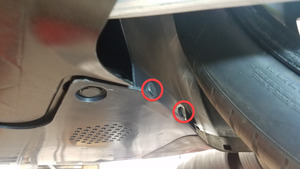

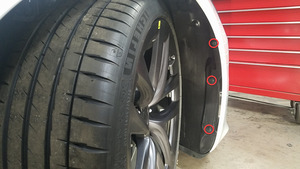

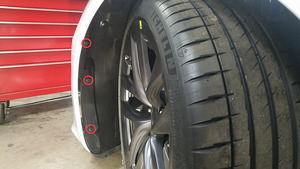

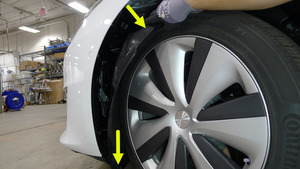

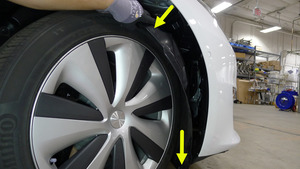

12. 拆下将左前轮拱内衬固定到饰板的推拉式卡子，并将其移至一旁以便操作
    注

    5 个推拉式卡子；将内衬底部向下移动，然后将内衬顶部压在轮胎上

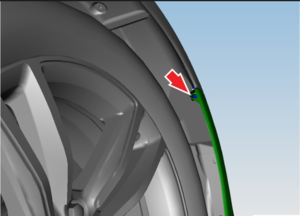

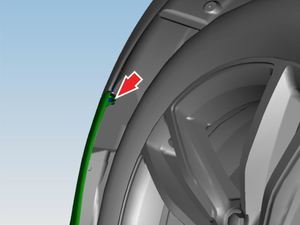

13. 拆下将前饰板固定到左侧翼子板支架的螺栓
    注

    1 个螺栓，T25，5 Nm



14. 踩下制动踏板以打开驱动导轨



15. 将方向盘转至最左侧

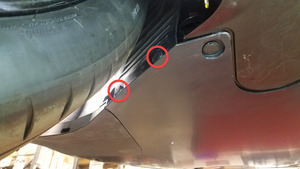

16. 拆下将右前轮拱内衬固定到饰板的推拉式卡子，并将其移至一旁以便操作
    注

    5 个推拉式卡子；将内衬底部向下移动，然后将内衬顶部压在轮胎上







17. 拆下将前饰板固定到右侧翼子板支架的螺栓
    注

    1 个螺栓，T25，5 Nm

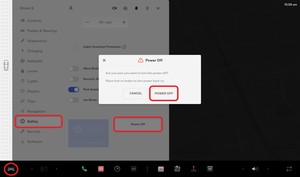

18. 从中央显示器关闭车辆电源
    注

    点击 Controls > Safety & Security > Power Off

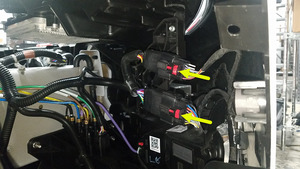

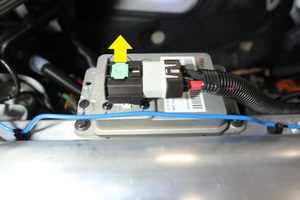

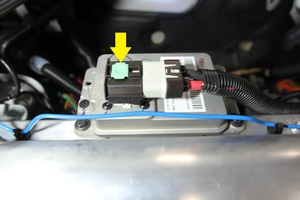

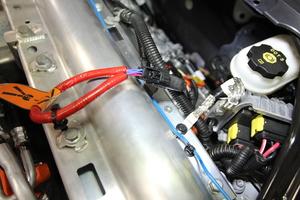

19. 断开低压电池连接器和紧急响应回路 (FRL)
    注

    2 个连接器；提起并松开绿色锁片，向外拉黑色连接器锁以断开连接









20. 断开前饰板线束
    注

    2 个连接器；拉动红色锁片使锁脱离，然后将其断开；位于右侧轮拱内衬后方

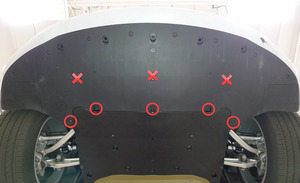

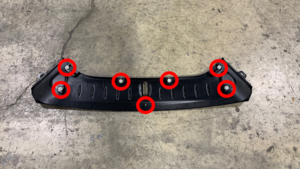

21. 从前流线型护板上拆下前饰板裙板
    注

    3 个螺栓，10 毫米，6 Nm，2 个卡子，2 条基线；请勿拆下 3 个中间螺栓

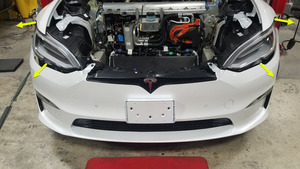

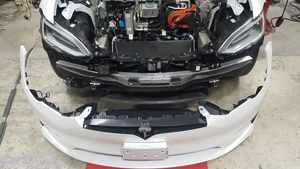

22. 从翼子板支架上松开饰板并向前拉动，将其从车辆上拆下
    注

    将饰板放到受保护表面上；建议请助手帮忙

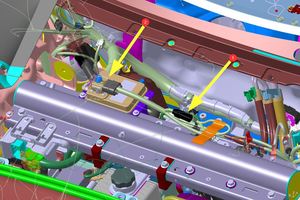

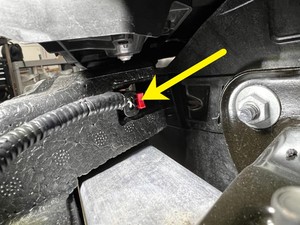

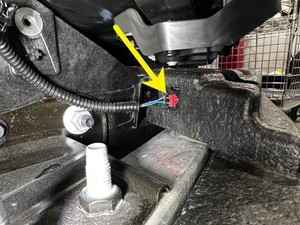

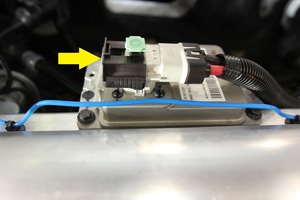

23. 断开右侧压力管传感器
    注

    1 个连接器；松开锁片



24. 断开左侧压力管传感器
    注

    1 个连接器；松开锁片

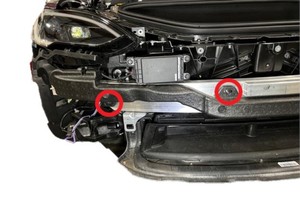

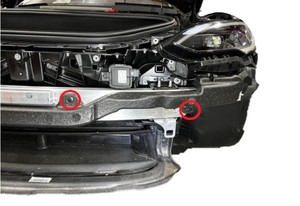

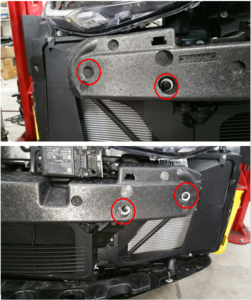

25. 拆下将保险杠泡沫固定至前保险杠纵梁上的雨刷夹
    注

    4 个雨刷夹；如有损坏，则更换雨刷夹；1 个保险杠纵梁泡沫，如有损坏则更换

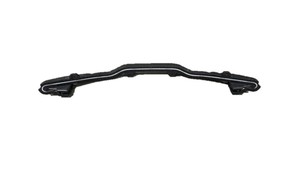

26. 从车上拆下保险杠泡沫

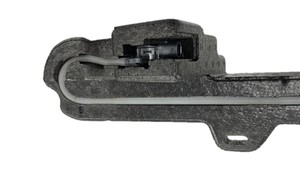

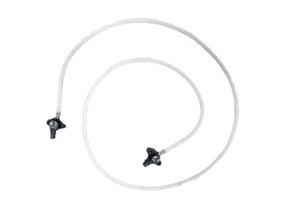

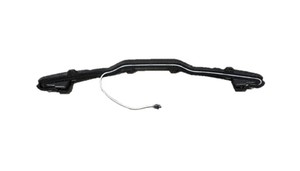

27. 从保险杠泡沫上拆下压力管

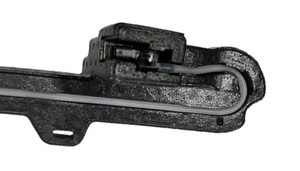

28. 将压力管安装到保险杠泡沫上
    注

    在将行人保护传感器插入到泡沫总成中时，请确保管道上的中心标记与中心内侧树形头卡子对齐，并且管道未扭曲









29. 将保险杠泡沫置于前保险杠纵梁上



30. 安装将保险杠泡沫固定至前保险杠纵梁上的雨刷夹
    注

    4 个雨刷夹

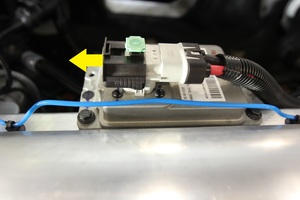

31. 重新连接左侧压力管传感器
    注

    1 个连接器；固定锁片



32. 重新连接右侧压力管传感器
    注

    1 个连接器；固定锁片



33. 将前饰板安装至车辆并将饰板固定至翼子板支架
    注

    建议请助手帮忙；安装时布设饰板线束；进行下一步前，确认前饰板裙板位于前流线型护板下

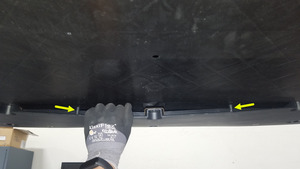

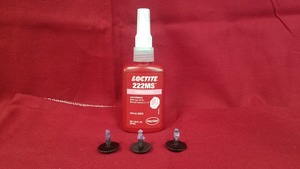

34. 向固定件上涂抹 Loctite 222，并将前饰板裙板固定在前流线型护板上
    注

    3 个螺栓，10 毫米，6 Nm，2 个卡子，2 条基线；将裙板基线插入流线型护板的孔中；请勿拆下 3 个中间螺栓







35. 连接前饰板线束
    注

    2 个连接器；卡入锁片；位于右轮拱内衬后



36. 安装将饰板固定到右侧翼子板支架的螺栓
    注

    1 个螺栓，T25，5 Nm



37. 安装将右前轮拱内衬固定到饰板的推拉式卡子
    注

    5 个推拉式卡子





38. 连接紧急响应回路 (FRL) 和低压电池连接器
    注

    2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推以固定；完全就位后卡入绿色锁片









39. 踩下制动踏板以打开驱动导轨



40. 将方向盘转至最右侧



41. 安装将饰板固定到左侧翼子板支架的螺栓
    注

    1 个螺栓，T25，5 Nm



42. 安装将左前轮拱内衬固定到饰板的推拉式卡子
    注

    5 个推拉式卡子





43. 安装将饰板支架固定到底座的螺栓
    注

    6 个螺栓，10 毫米，4 Nm



44. 安装前备箱前部挡板
    注

    7 个卡子





45. 安装前备箱右侧挡板
    注

    10 个卡子





46. 安装前备箱左侧挡板
    注

    10 个卡子





47. 安装前备箱后部挡板
    注

    8 个卡子

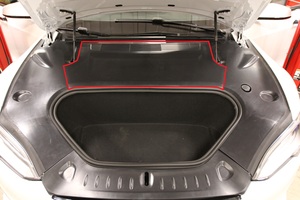

48. 关闭前备箱盖
    注

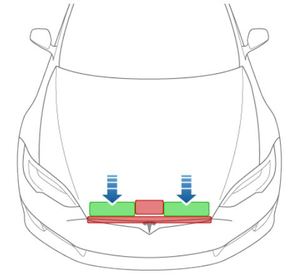

    用力按压绿色高亮区域（请参阅图片）；前备箱盖其他区域受压可能受损



49. 踩下制动踏板以打开驱动导轨
50. 将方向盘转回中央位置
51. 将空气悬架退出“千斤顶模式”，设置为“标准”
    注

    在中央显示器上，首先点击 Controls > Service > “JACK MODE”，然后点击 Controls > Suspension > “Standard”
52. 升起左侧前车窗
53. 关闭左侧前车门
