驱动单元 - 前（拆卸和更换）
校正代码
39013102 6.70
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2024 年 6 月 25 日：将专用工具列表添加到了程序中。
- 2024 年 2 月 6 日：更新了变速箱油。
- 2024 年 1 月 24 日： 添加了一条“在中国、日本和韩国的车辆前备箱盖/后备箱上粘贴新电机 ID 标签”的备注。
- 2023 年 8 月 2 日：添加了断开前备箱线束与前驱动单元连接器的连接和拆卸接地带的步骤。
此程序需要使用专用工具：
| 零件号 | 描述 |
| 1754057-00-A | 通用夹式电流探针，直流，600V |
| 1066521-00-A | OTC 动力总成举升机，1650 磅 |
| 1096075-00-A | 液压轮毂轴承拉拔器工具 |
| 1498673-00-A | 轴拆卸工具线缆套件，MS/MX/M3 |
| 1140311-00-A | 高压连接器杆锁，Model 3 |
| 1965406-00-A | 数字式挠性扭矩扳手，带角度调节功能，3/8 英寸驱动钻头，13.5-135 Nm |
| 1050448-00-B | 真空重新加注工具 |
| 1657054-00-A | 副车架固定装置，PALLADIUM |
| 1135762-00-A | 冷却软管维修堵头套件，Model 3 |
| 1020566-00-G | 电池操作台手动升降机总成 |
| 1053589-00-A | 滑动锤，3 JAW |
| 1063141-00-A | 运送千斤顶 |
| 1130279-00-A | 驱动单元吊索，Model 3 |
| 1494178-00-A | 驱动单元吊篮，RAVEN |
| 1065131-00-A | 电池冷却液排放和加注套件 |
警告
切勿排出已拆下的驱动单元中的变速箱油。将驱动单元连同变速箱油一起送回材料审查委员会进行分析。将半轴盖从新驱动单元转移到拆下的驱动单元上，以防止溢漏。
拆卸
- 将车辆停至双柱举升机上。请参阅举升车辆 - 双柱举升机。
- 执行冷却系统热加注排空。请参阅冷却液 - 冷却系统（加注/排放）。
- 拆下左右门槛板防擦板。请参阅防擦板 - 门槛板 - LH（拆卸和更换）。
- 拆下左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）。
-
放置双柱举升机垫，以便拆卸高压电池。
-
将方向盘回正，将保护片放到驾驶位座椅上，然后安装方向盘锁。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
-
将高压万用表设置为直流电压，用探针轻触辅助电池连接器触点，并确认万用表显示电压。
注电池电压通常为 14.5-15.5 伏。
-
拆下将接地带固定到前驱动单元的螺栓。
注螺栓固定在接地带上。
-
拉动红色锁片，然后再次拉动该锁片，以断开前备箱线束与前驱动单元线束连接器的连接。
-
松开将前备箱线束连接到前驱动单元的夹子。
-
松开左前和右前车轴螺母。
- 拆下左前和右前轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
-
脱下皮革手套保护罩和高压绝缘手套。
- 拆下第二排座椅左右侧部承梁。请参阅承梁 - 外 - 座椅 - 第二排 - LH（拆卸和更换）。
- 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
-
拆下直流输入高压接头泡沫块。
-
拆下用于固定充电接口母排连接器检修盖板的螺栓。
-
拆下将充电接口母排连接器固定到直流输入高压接头的螺栓（2 个）。
9 Nm (6.6 lbs-ft)
-
抬起充电接口母排连接器，将连接器从直流输入高压接头上拆下。
- 拆下左右剪力板。请参阅剪力板 - 后副车架 - LH（拆卸和更换）。
- 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 拆下前滑板。请参阅车底护板 - 前（拆卸和更换）。
- 拆下高压电池。请参阅高压电池（全轮驱动）（拆卸和安装）。
- 拆下前饰板裙板。请参阅裙板 - 前饰板（拆卸和更换）。
- 拆下前副车架。请参阅副车架总成 - 前（拆卸和安装）。
- 拆下左前和右前半轴。请参阅半轴 - 前驱动单元 - LH（拆卸和更换）和半轴 - 前驱动单元 - RH（拆卸和更换）。
- 拆下前驱动单元。请参阅驱动单元 - 前（拆卸和安装）。
-
松开卡子，将前驱动单元变流器软管从前驱动单元变流器上断开，松开将软管固定到驱动单元的卡子（3 个），然后拆下软管。
-

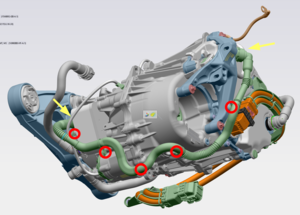

松开卡子（2 个），将前驱动单元变流器至前驱动单元热交换器软管从变流器和热交换器上断开，松开将软管固定到驱动单元的卡子（5 个），然后拆下软管。

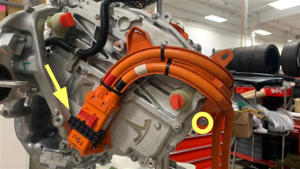

- 滑动红色连接器锁片，打开黑色释放杆，然后断开前驱动单元高压线束与前驱动单元变流器的连接。
-
拆下将前驱动单元高压线束固定到前驱动单元的螺栓，然后将线束从驱动单元上拆下。
-
松开将通气口护罩固定到前驱动单元的卡子，然后将护罩从驱动单元上拆下。
注如未安装通气口护罩，请为更换的前驱动单元订购一个新护罩。
-

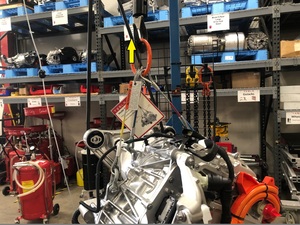

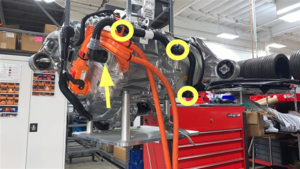

使用挂钩（3 个）将驱动单元吊索工具固定到前驱动单元。

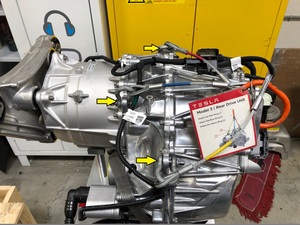

注参考 Model 3 后驱动单元的固定位置。
-

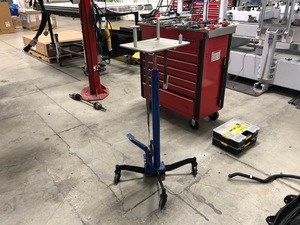

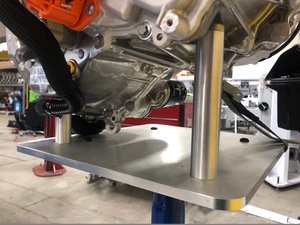

将运送千斤顶固定装置放在起重机架下。
-

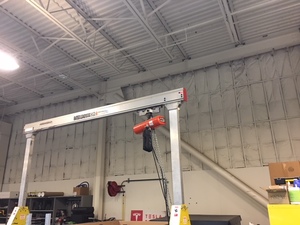

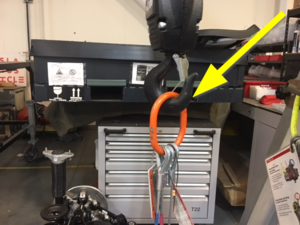

将驱动单元吊索工具固定到起重机架上。
-

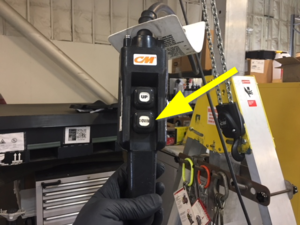

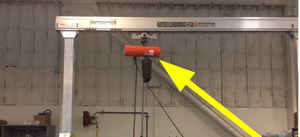

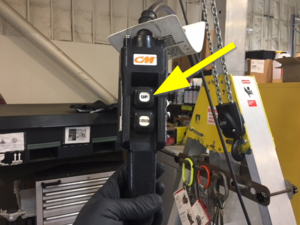

使用起重机架举升驱动单元吊索工具，将前驱动单元从运送千斤顶固定装置上吊起。
-

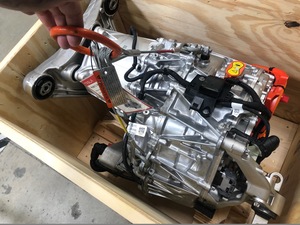

将空的前驱动单元板条箱放在前驱动单元下方。
注如果没有可用的空箱子，可使用托盘。
-

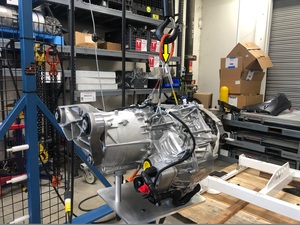

将前驱动单元降到前驱动单元板条箱中。
- 将驱动单元吊索工具从前驱动单元上拆下。
安装
-
将新的前驱动单元放到起重机架下方。
-
使用挂钩（3 个）将驱动单元吊索工具固定到新的后驱动单元。
注参考 Model 3 后驱动单元的固定位置。注新的驱动单元已预加注变速箱油。
-
升起前驱动单元，将其从前驱动单元板条箱中取出。
-
将运送千斤顶固定装置移到前驱动单元下方。
-
在协助下，使用起重机架降低后驱动单元吊索工具，并将驱动单元放置在运送千斤顶固定装置上。
-
紧固系带，将前驱动单元固定到运送千斤顶固定装置上。
-
降低驱动单元吊索工具以释放拉索上的张力，然后将吊索工具从起重机架上拆下。
-
拆下挂钩（3 个），然后将驱动单元吊索工具从前驱动单元上拆下。
-
必要时可使用热风枪，来回晃动，稍稍加热通风口护罩上的卡子锁片，以便安装。
警告请勿将热风枪一直对准护罩吹风，这可能导致卡子锁片融化。
-
将通风口护罩安装到前驱动单元上，然后紧固将护罩固定在驱动单元上的卡子。
-
将前驱动单元高压线束安装到前驱动单元上，然后安装将线束固定到驱动单元的螺栓。5 Nm (3.7 lbs-ft) +20 deg
- 确认前驱动单元高压线束连接器黑色释放杆处于打开位置，将连接器平直地安装到前驱动单元变流器高压接头上，将释放杆固定到关闭位置，然后滑动红色连接器锁片。
-
将连接前驱动单元变流器和前驱动单元热交换器的软管安装到前驱动单元上，紧固将软管固定到驱动单元的卡子（5 个），将软管固定到变流器和热交换器上，然后紧固用于固定接头的卡子（2 个）。
-
将前驱动单元变流器软管安装到前驱动单元上，紧固将软管固定到驱动单元的卡子（3 个），将软管与前驱动单元变流器相连，然后紧固用于固定接头的卡子。
-

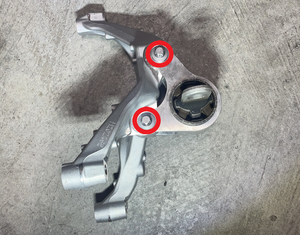

确认将左侧 U 型隔离器固定到左侧电机支座上的螺栓（2 个）扭矩是否正确。92 Nm (67.8 lbs-ft)
图 1. 为清晰起见，左侧电机支座已拆下
- 安装前驱动单元。请参阅驱动单元 - 前（拆卸和安装）。
- 安装左前和右前半轴。请参阅半轴 - 前驱动单元 - LH（拆卸和更换）和半轴 - 前驱动单元 - RH（拆卸和更换）。
- 安装前副车架。请参阅副车架总成 - 前（拆卸和安装）。
- 安装前饰板裙板。请参阅裙板 - 前饰板（拆卸和更换）。
- 安装高压电池。请参阅高压电池（全轮驱动）（拆卸和安装）。
- 安装前滑板。请参阅车底护板 - 前（拆卸和更换）。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 安装左右剪力板。请参阅剪力板 - 后副车架 - LH（拆卸和更换）。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 安装左前和右前轮毂。请参阅轮毂总成（拆卸和安装）。
-
用酒精湿巾清理充电接口母排连接器引线接触面残留的 Penetrox，并等待风干至少一分钟。
-
用酒精湿巾清理直流输入高压接头端子接触面残留的 Penetrox，并等待风干至少一分钟。
-
在每个直流输入高压接头端子接触面上涂抹两小滴 Penetrox，并均匀铺开。
-
将充电接口母排连接器安装到直流输入高压接头上，然后安装将连接器固定到接头的螺栓（2 个）。9 Nm (6.6 lbs-ft)
-
戴上高压绝缘手套和皮革手套。
-
用 Hioki 电阻计测量充电接口母排连接器引线与直流输入高压接头螺栓头之间的电阻。
注可接受的电阻值为 0.050 毫欧（50 微欧）至 0.195 毫欧（195 微欧）。如果测得电阻值高于 0.195 毫欧（195 微欧），说明高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试。注如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧（50 微欧），则说明测试通过；请继续执行下一步骤。
- 对其他充电接口母排连接器引线和直流输入高压接头螺栓头重复执行第31步。
-
脱下高压绝缘手套和皮革手套。
-
安装用于固定充电接口母排连接器检修盖板的螺栓。9 Nm (6.6 lbs-ft)
-
安装直流输入高压接头泡沫块。
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 安装第二排座椅左右侧部承梁。请参阅承梁 - 外 - 座椅 - 第二排 - LH（拆卸和更换）。
-
紧固左前和右前车轴螺母。245 Nm (180.7 lbs-ft)
-
紧固将前备箱线束连接到前驱动单元的夹子。
-
将前备箱线束连接到前驱动单元线束连接器，然后推入红色锁片以将其固定。
-
安装将接地带固定到前驱动单元的螺栓。5.5 Nm (4.1 lbs-ft)注螺栓固定在接地带上。
-
拆下方向盘锁，然后将保护片从驾驶位座椅上取走。
- 执行冷却系统真空重新加注程序。请参阅冷却系统（真空重新加注）。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 执行固件重新部署程序。请参阅固件重新安装 - Toolbox。
- 执行冷却系统空气排空程序。请参阅冷却系统（部分重新加注和排放）。
- 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 安装左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）。
- 安装左右门槛板防擦板。请参阅防擦板 - 门槛板 - LH（拆卸和更换）。
- 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
- 仅适用于中国、日本和韩国：小心揭下前备箱盖上的旧电机标签，然后粘贴新的电机标签以匹配新的电机信息。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
