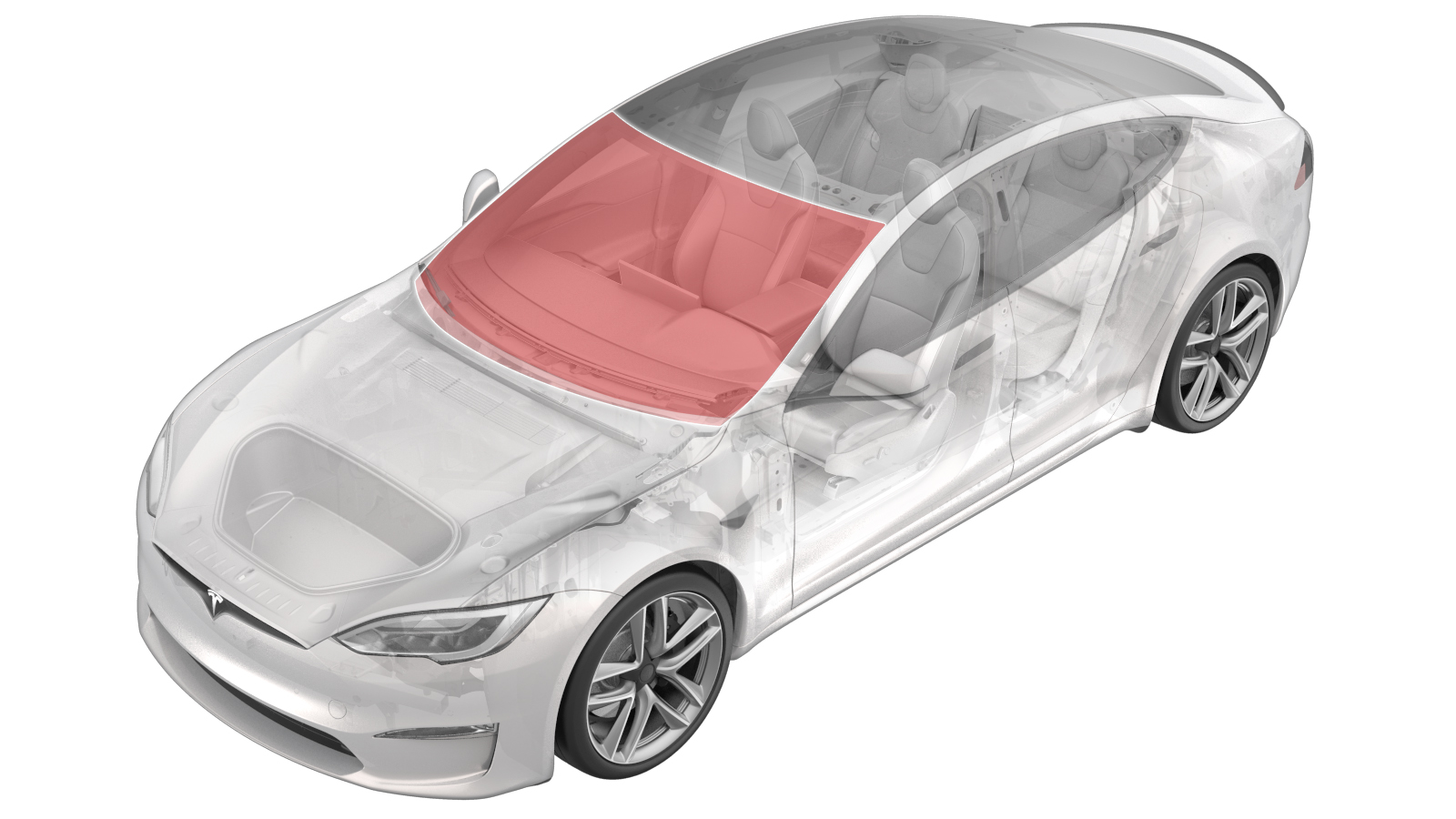

挡风玻璃（拆卸和安装）
校正代码
10200301 2.10
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 8 月 17 日：更新了拆卸工具。
- 2024 年 4 月 11 日：添加了清洁挡风玻璃的步骤，尤其是前置摄像头区域，以确保前置摄像头视野清晰。
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开左前车门，降下左前车窗。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆下前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
- 拆卸左右雨刮器臂。请参阅雨刮器臂 - LH（拆卸和更换）。
- 拆卸左右减震塔盖板。请参阅盖板 - 减震塔 - LH（拆卸和更换）。
- 拆卸前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
- 拆卸左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆卸仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆卸左侧 A 柱上饰板。请参阅 饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 拆下驾驶位遮阳板。请参阅 遮阳板 - LH（拆卸和更换）。
- 针对车辆的右侧重复第 7 步至第 10 步。
-
断开加热雨刮器区域电气连接器，如果条件允许，可以用胶带将连接器贴在挡风玻璃上。
- 拆下副驾位遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
- 拆卸后视镜。请参阅镜 - 后视（拆卸和更换）。
- 拆下摄像头上盖板。请参阅 上盖 - 后视镜（拆卸和更换）。
-

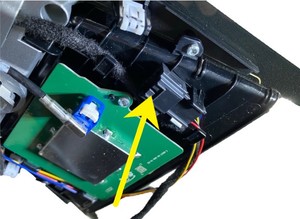

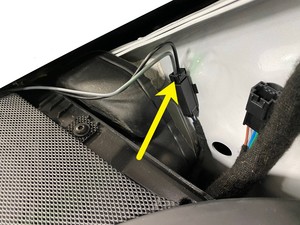

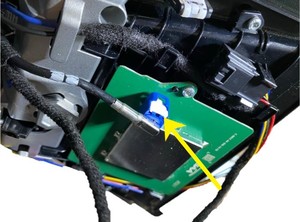

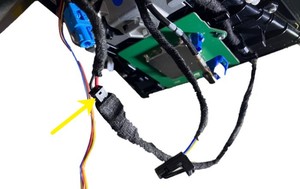

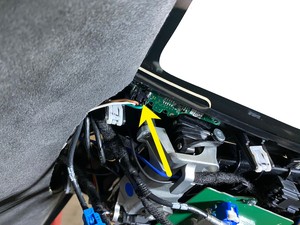

断开线束电气连接器与挡风玻璃上湿度和温度传感器的连接。
-
断开风扇的线束电气连接器。
-
断开加热摄像头区域的线束电气连接器。
-
断开 GPS/GNSS 天线的线束电气连接器。
-

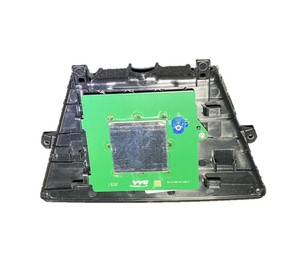

取下将三摄像头盖固定在挡风玻璃上的卡子（2 个），然后将盖子从挡风玻璃上拆下。
-

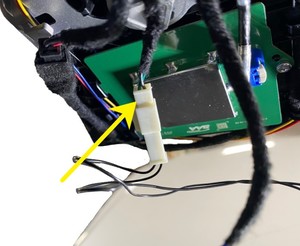

断开湿度传感器电气连接器。
-

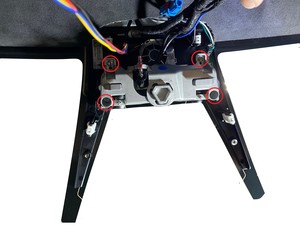

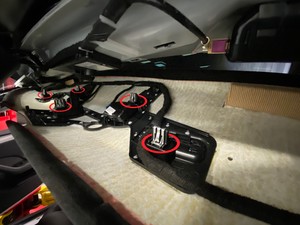

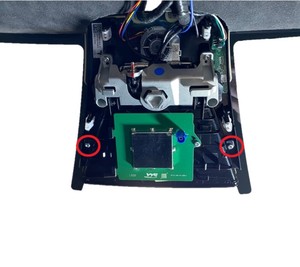

拆卸将安装板固定到挡风玻璃上的螺钉（4 个），使摄像头垂挂在线束上。
0.8 Nm (7 lbs-in)提示： 推荐使用以下工具：- 梅花 T10 批头
-

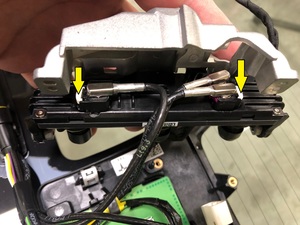

断开摄像头线束电气连接器（2 个），然后将摄像头总成从车辆上拆下。
-

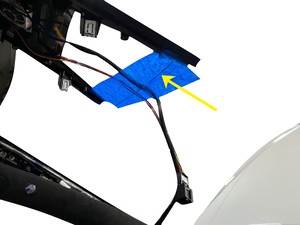

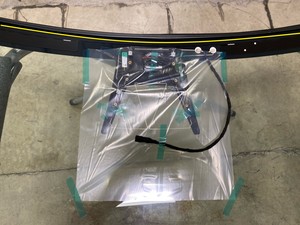

用胶带将风扇和加热格栅的电气连接器贴在挡风玻璃上。
注注意避免意外割断电线。
-
松开将顶篷前部固定到车辆的卡子（5 个）。
-
以防万一，用胶带固定顶篷前部。
-

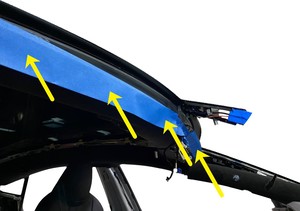

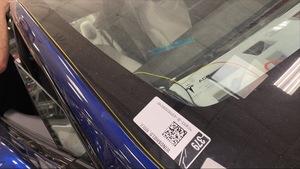

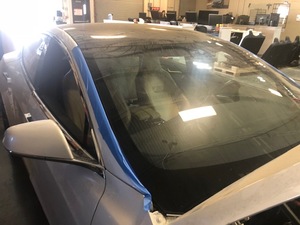

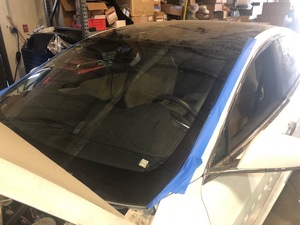

在左右 A 柱外侧粘贴遮蔽胶带，以防车漆受损。
-

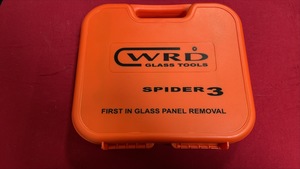

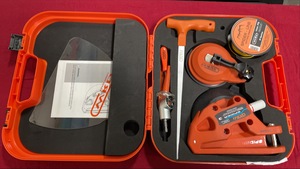

准备 WRD Spider 3 玻璃拆卸套件
-

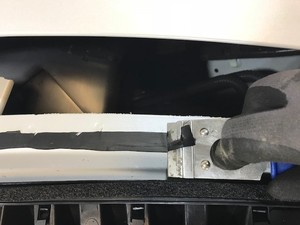

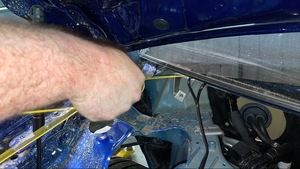

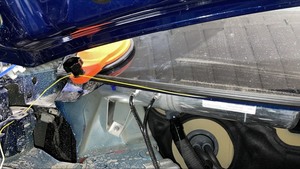

将电线固定在启动工具上，然后将工具穿过挡风玻璃右侧下侧的聚氨酯材料
注使用启动工具时，利用防护罩防止损坏前围板垫
-
从启动工具上松开电线，并将电线缠绕在挡风玻璃外部
注将电线拉离启动工具；确保穿过足够长度的电线；将十字线向上缠绕在挡风玻璃外部；确认电线固定在玻璃下方
-
将锚固点连接到挡风玻璃外部并固定电线
注一旦完全缠绕在挡风玻璃周围，就将电线固定到锚固点；将锚固点放置在把手工具的起点附近
-
将电线内侧固定到十字线切割工具
注按照十字线工具的说明，将电线穿过切割工具的开口并打结，以固定到位；如果未按正确方向转动主轴，将会损坏切割工具
-

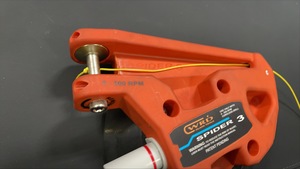

将十字线切割工具固定到挡风玻璃的内侧
注注意切割线的定向；确保线在大滑轮上方弯曲并保持 90 度角
-

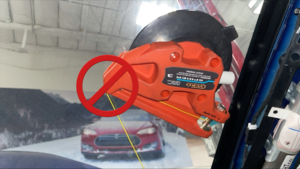

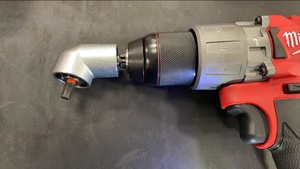

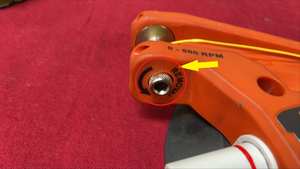

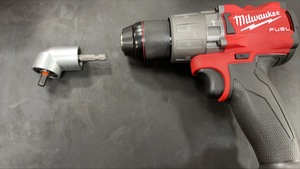

将角形螺丝刀固定到电钻
-

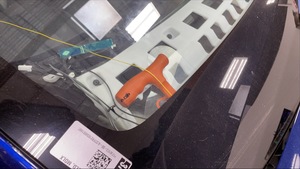

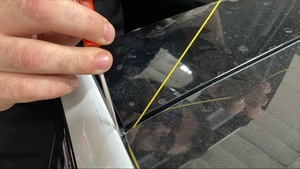

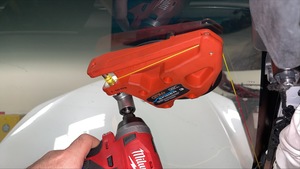

用电钻转动切割工具上的主轴，开始拆卸挡风玻璃。
注在挡风玻璃顶部的两个小基线周围操作时需小心谨慎。使用防护材料保护扬声器格栅和车辆识别码牌免于受损。注根据需要移动切割工具，使电线接近 90 度角；穿过 VIN 铭牌时，利用防护罩将电线引导至 VIN 上方，以防止损坏。警告在所标识的有重叠面板的区域要特别小心，谨防损坏。

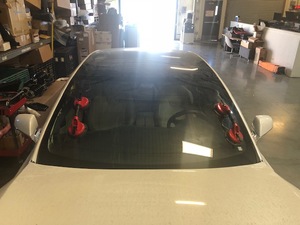

- 将吸盘吸附在挡风玻璃总成的左右侧。
-
在协助下，从车辆上拆下挡风玻璃总成。

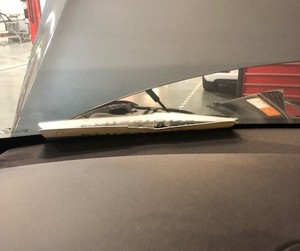

注将前备箱盖部分闭合，以留出空间。
安装
- 将吸盘从挡风玻璃总成上取下。
-

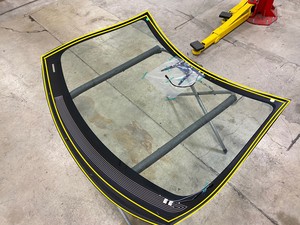

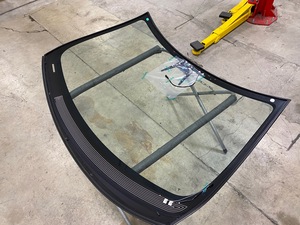

检查挡风玻璃上是否有不可修复损伤。
注若存在不可修复损伤，请更换挡风玻璃。不可修复的损伤包括：玻璃碎裂、加热格栅损坏、全景摄像头支架受损或分离。
- 必要时清洁挡风玻璃。清洁前置摄像头区域时请特别小心，确保前置摄像头视野清晰。 请参阅无障碍前置摄像头视角（精准清洁挡风玻璃内侧）。
-
使用刀片清除车辆上的旧聚氨酯。
- 揭下左侧和右侧 A 柱外侧的胶带。
-
使用刮刀清除玻璃上的聚氨酯胶条并拆下挡风玻璃密封条。
-

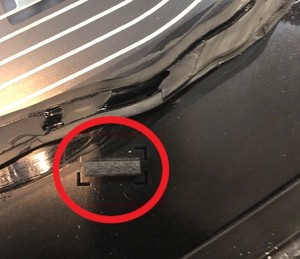

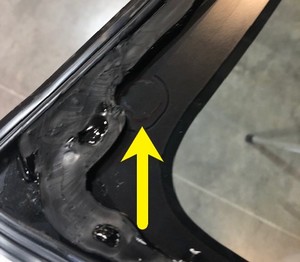

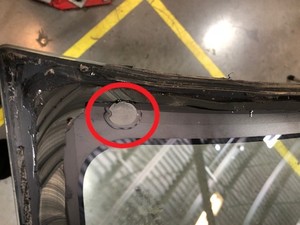

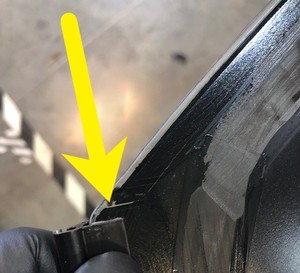

使用永久记号笔在固定销周围画出轮廓，以便安装新的固定销。
-

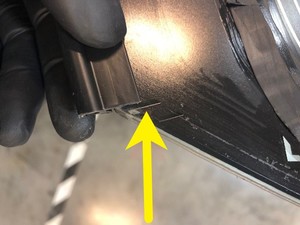

使用刮刀刮去受损的固定销。
-

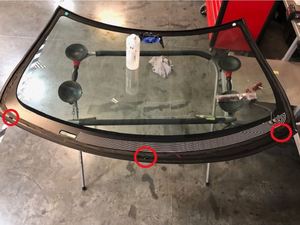

使用刮刀刮掉网片（3 个）。
-

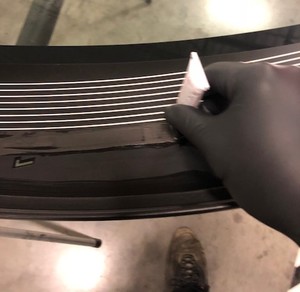

使用刮刀清理双面胶残留物。

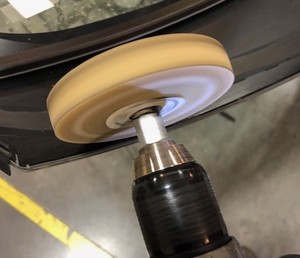

注如有必要，可以使用除胶轮。
- 使用异丙醇 (IPA) 湿巾清洁所有接合面。
-

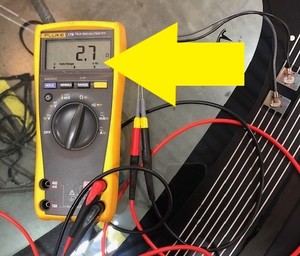

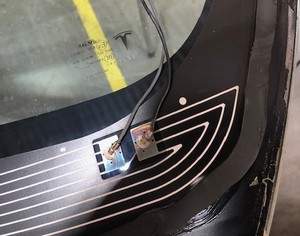

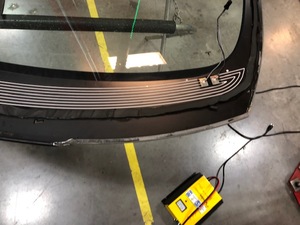

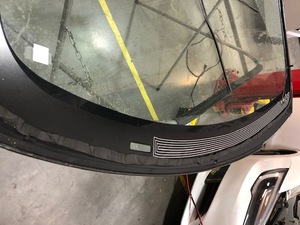

测量雨刮器加热格栅的电阻，以检查连续性。
注电阻均为 23 摄氏度下阻值。容差 +/-15%。加热雨刮器区域 (HWA): 2.34 欧姆。
-

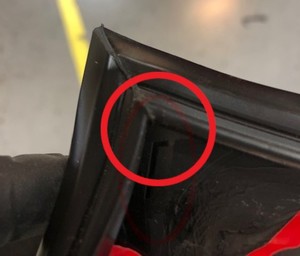

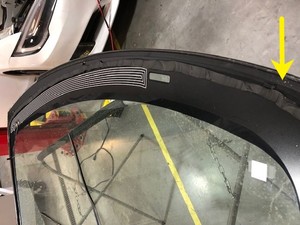

安装挡风玻璃边缘密封条。

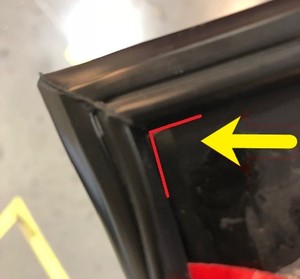

注沿玻璃底角处的挡风玻璃对齐标记对齐。
-

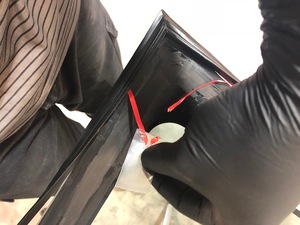

安装挡风玻璃唇板密封件。
注沿着玻璃顶角处的挡风玻璃对齐标记对齐。一边贴密封条，一边从一角开始慢慢拨开胶带，确保稳妥贴合。
-
安装网片。
注按照玻璃上的对齐标记进行安装。
-

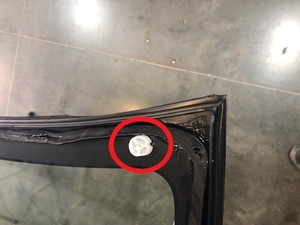

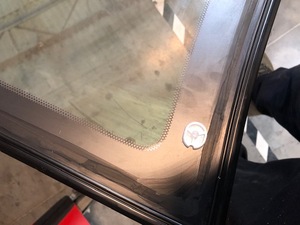

安装左右固定销。
-
在协助下，将挡风玻璃总成放置在车辆上进行快速适配，标记垫片需要调整的位置。

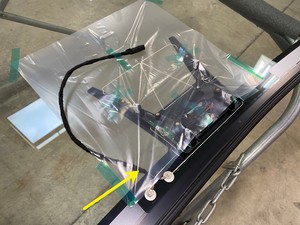

注确认基线完全对齐。确认已使用胶带将加热格栅线束贴在玻璃上，以免与车身和聚氨酯路径接触。
-

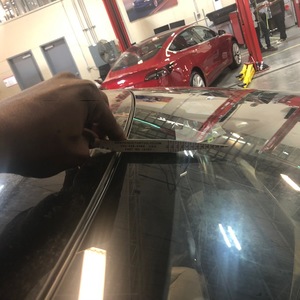

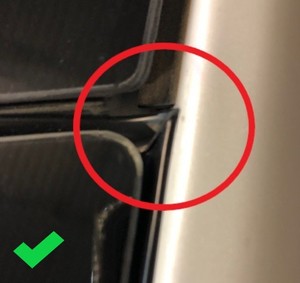

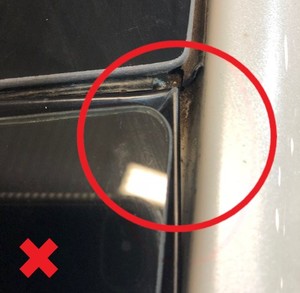

目测唇板和边缘密封件。
注密封件应贴合车身，并且均匀分布。
- 从车辆上拆下玻璃。
-
按需调整垫片。
-
使用异丙醇 (IPA) 湿巾擦拭车上的聚氨酯路径。待表面风干之后，再继续进行下一步骤。

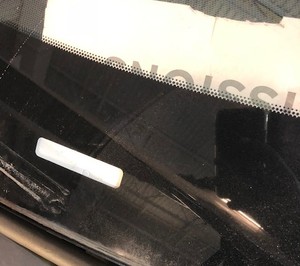

注确保玻璃内侧清洁到位，车辆识别号码牌处无污渍，安装完成后无法再对此位置进行清洁。
-
在挡风玻璃和车身上沿着聚氨酯路径以及在拆卸挡风玻璃总成期间受损区域涂抹聚氨酯底漆。
注等待底漆风干至少 2 分钟。
-
备好填缝枪和聚氨酯。

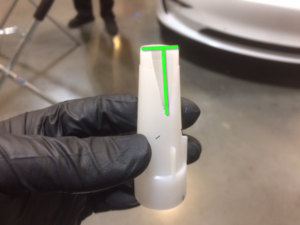

注开口的宽度必须为 8 毫米，高为 14 毫米。
-

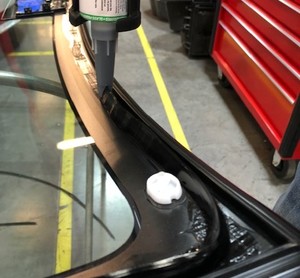

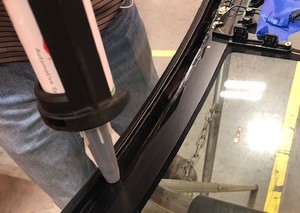

沿着初始路径在挡风玻璃上涂抹聚氨酯。
注确保聚氨酯涂层的三角交叉部分宽约 8 毫米，高约 14 毫米。注将聚氨酯的全部缝隙填满，以确保胶条均匀一致
-
在协助下，将新挡风玻璃总成安装到车辆上，但此时切勿将其固定。

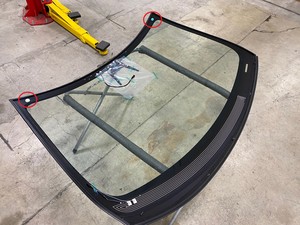

注确保对齐挡风玻璃顶部的基准。
-

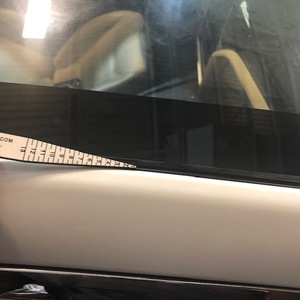

先检查挡风玻璃总成与车身之间的间隙和齐平度，然后再完全放置好挡风玻璃总成。
-
完全放置挡风玻璃总成，检查间隙与齐平度，按需进行调整。
注如有需要，可以使用压舱袋来保持挡风玻璃在聚氨酯凝固过程中位置不变。
-

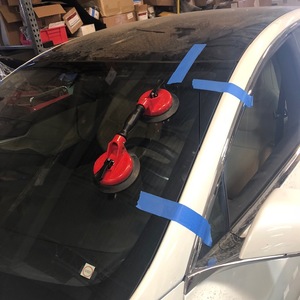

聚氨酯凝固期间，使用胶带将挡风玻璃固定到车身。
- 将吸盘从挡风玻璃上取下。
- 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）
- 安装左右雨刮器臂。请参阅雨刮器臂 - LH（拆卸和更换）。
- 安装左右减震塔盖板。请参阅盖板 - 减震塔 - LH（拆卸和更换）。
- 安装前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 关闭前备箱盖。
-
将顶篷前部装回原位，然后固定卡子（5 个）。
-
连接湿度传感器电气连接器。
-
连接加热摄像头区域电气连接器。
-

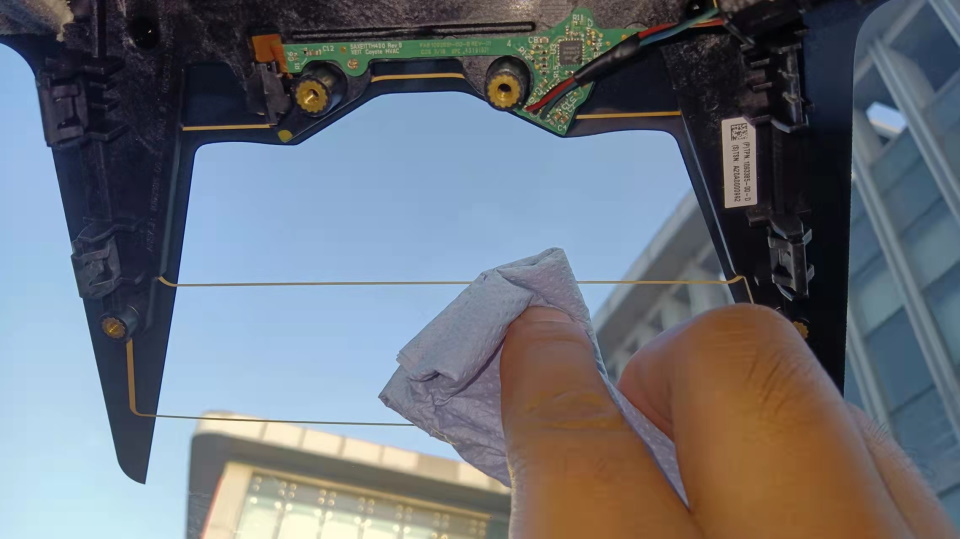

用干净的超细纤维布和玻璃清洁剂清洁内侧挡风玻璃摄像头视野区域。待挡风玻璃完全风干之后再继续。
警告确认挡风玻璃上无污渍或剩余残留物。否则，Autopilot 自动辅助驾驶功能可能会受阻。
-
连接三摄像头电气连接器（2 个）。
-
安装将安装板固定在挡风玻璃上的螺钉（4 个），用线束将摄像头悬挂起来。0.8 Nm (7 lbs-in)注确保线束布设正确。提示： 推荐使用以下工具：
- 梅花 T10 批头
-
将三摄像头盖放置到挡风玻璃上，然后固定将保护罩固定到挡风玻璃的卡子（2 个）。
-
将线束电气连接器连接到挡风玻璃上的湿度和温度传感器。
-
连接 GPS/GNSS 天线的线束电气连接器。
-
连接风扇的线束电气连接器。
- 安装四摄像头上盖。请参阅上盖 - 后视镜（拆卸和更换）。
- 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
- 安装副驾位遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
- 安装右侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆卸右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 对车辆的左侧重复第 48 步至第 51 步。
- 执行前置摄像头倾角验证。请参阅摄像头 - 前置（倾角验证）。
- 升起左前车窗，关闭左前车门。
- 聚氨酯完全凝固后，揭下固定挡风玻璃的胶带。
