手机托盘 - 中控台（拆卸和更换）
校正代码
15190012 0.12
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 打开左前车门，降下左前车窗。
-

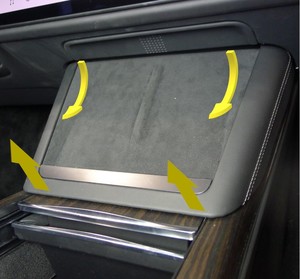

松开将手机托盘固定在中控台上的卡子（4 个）。
注向上拉起手机托盘底部，将其从中控台下方摆动取出。
-

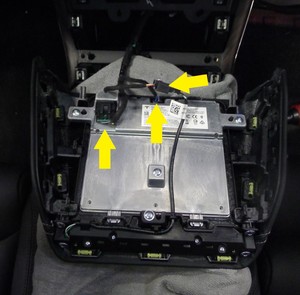

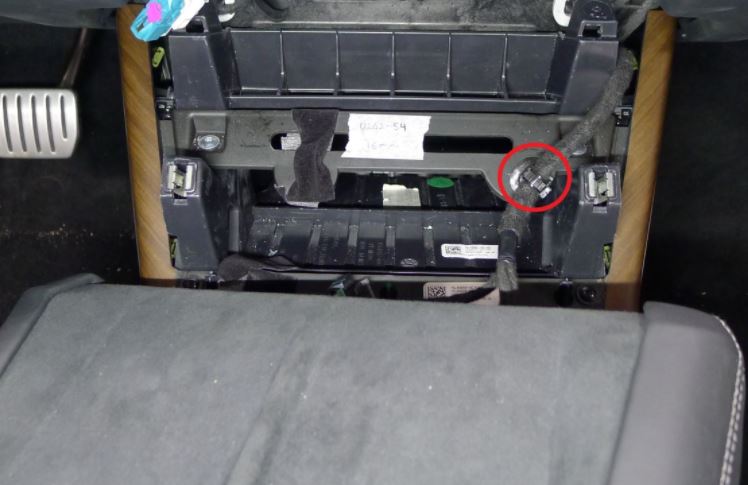

松开卡子，断开电气连接器（3 个），然后从仪表板上拆下手机托盘。
警告在直接拉出每个插座之前，松开连接器锁，以免损坏。
-

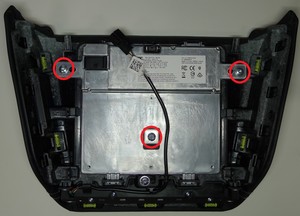

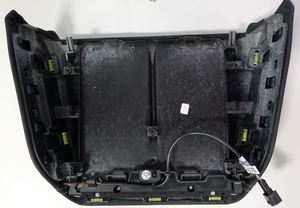

拆下将感应式充电器固定到手机托盘的螺钉（3 个）。
1.2 Nm (.9 lbs-ft)提示： 推荐使用以下工具：- 梅花 T20 套筒
-

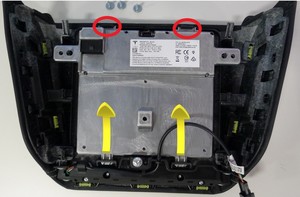

松开手机托盘顶部的锁片（2 个），然后从手机托盘上拆下感应式充电器。

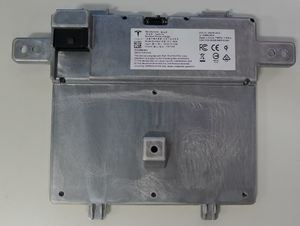

注将感应式充电器向上倾斜，然后滑出手机托盘。
-

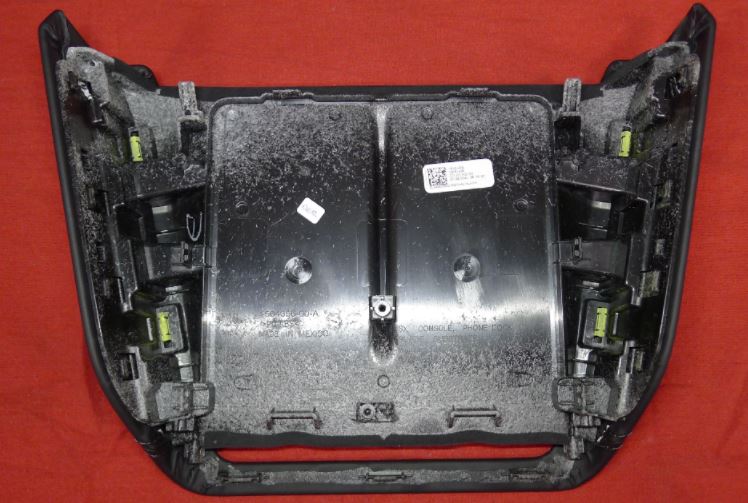

拆下将危险警告按钮固定到手机托盘的螺钉（5 个）。1.2 Nm (.9 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
-
松开将危险警告按钮固定到手机托盘的卡子（3 个）。
注松开卡子，然后从手机托盘中旋转出来。
安装
-
紧固将危险警告按钮固定到手机托盘的卡子（3 个）。
注对准基线，将危险警告按钮旋转到手机托盘中，然后固定卡子（3 个）。
-
安装将危险警告按钮固定到手机托盘的螺钉（5 个）。1.2 Nm (.9 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
注检查手机托盘的前部，确保危险警告按钮模块与手机托盘齐平。
-
紧固将感应式充电器固定到手机托盘的锁片（2 个）。

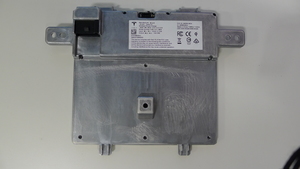

注将感应式充电器基线滑入手机托盘，然后完全接合手机托盘顶部的锁片（2 个）。
-
安装将感应式充电器固定到手机托盘的螺钉（3 个）。1.2 Nm (.9 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
-
紧固固定手机托盘电气线束的卡子，然后连接电气连接器（3 个）。
-
紧固将手机托盘固定到中控台的锁片（4 个）。
注将基线向前滑入中控台，然后向下固定锁片。
- 升起左前车窗，关闭左前车门。
