软管 - 电池供给（拆卸和更换）
校正代码
18303602 1.26
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
-

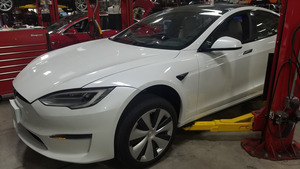

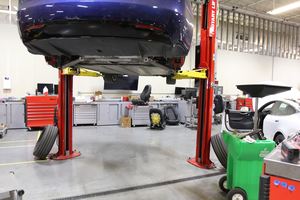

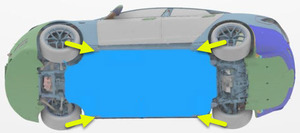

举升并支撑车辆。

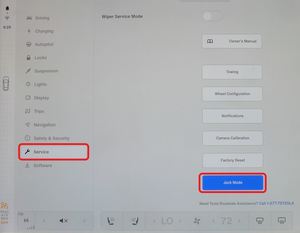

注准备升起车辆，将空气悬架设置为“千斤顶模式”，将举升臂衬垫放在车辆千斤顶垫上。
-

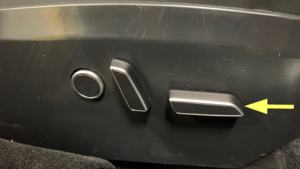

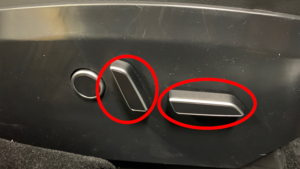

将右前座椅向后移动。
-

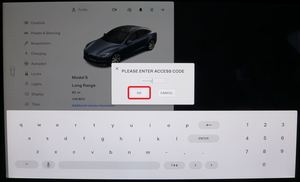

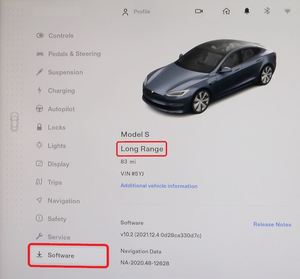

使用触摸屏将车辆置于维护模式。
注在 Controls > Software 中选择车辆的徽标图标并停留四秒钟，然后在对话框中输入“维护”。

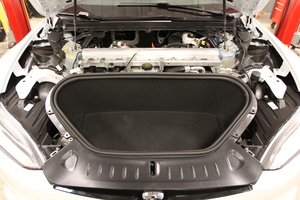

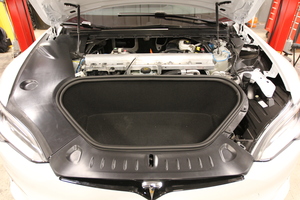

- 打开前备箱盖。
-

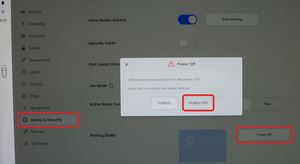

从中央显示器关闭车辆电源。
注点击 Controls > Safety & Security > Power Off。
-

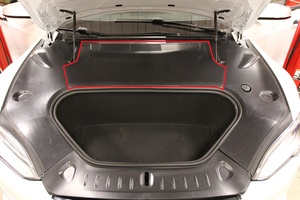

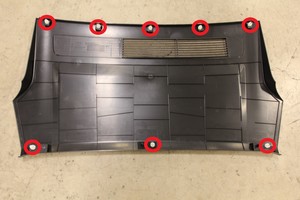

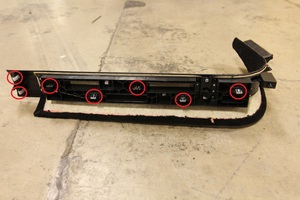

拆卸前备箱后部挡板。
注8 个卡子。
-

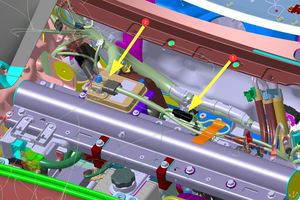

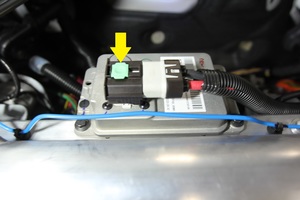

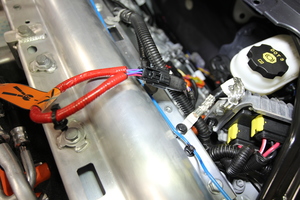

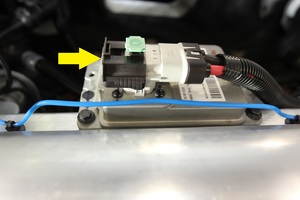

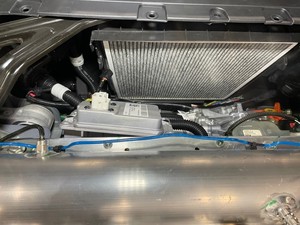

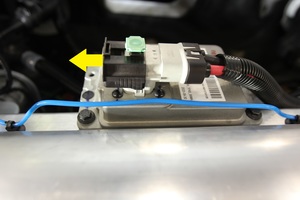

断开低压电池连接器和紧急响应回路 (FRL)。
注2 个连接器；提起并松开绿色锁片，向外拉黑色连接器锁以断开连接。
-
松开将超级歧管至电池泵供给软管固定到低压电池的卡子。
注1 个卡子。
-
拆下固定低压电池的紧固件，移到一旁。
注3 个螺栓，10 毫米，9 Nm，2 条基线，注意基线并将总成移到一旁。
-

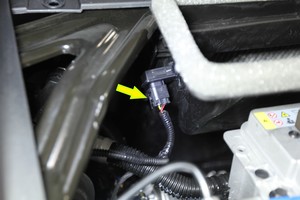

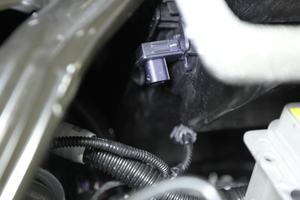

断开空气质量传感器连接器。
注1 个连接器。
-

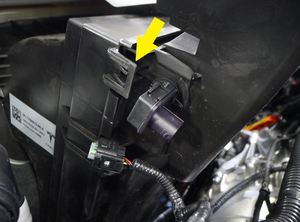

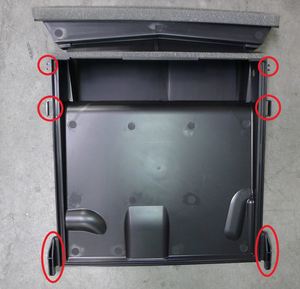

拆下高效空气过滤器 (HEPA) 滤清器总成盖板。
注2 个锁片，2 条基线，2 个槽；请小心操作，切勿损坏安装卡子；将盖板向前并向上移动到 V 型支架横梁前方。
-

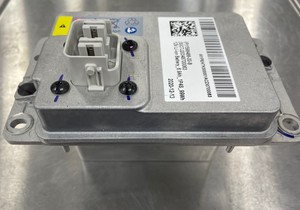

将低压电池从车上拆下。
-

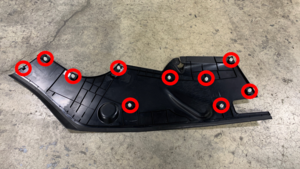

拆下前备箱右侧挡板。
注10 个卡子。
-

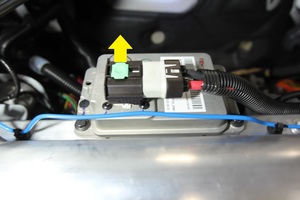

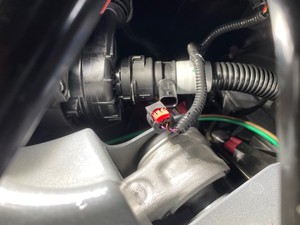

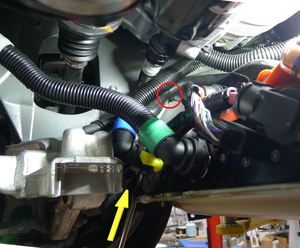

松开电池冷却液温度传感器连接。
注1 个锁定连接器；松开红色锁片并向外滑动以断开连接。
-

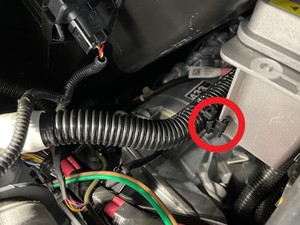

拆下将电池泵供液管固定至右侧行李箱线束的卡子。
注1 个卡子。
-
在电池冷却液泵下方放置吸收性材料。
注放置吸收性材料，吸收流出的冷却液。
-

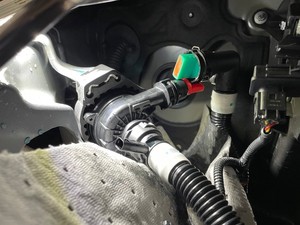

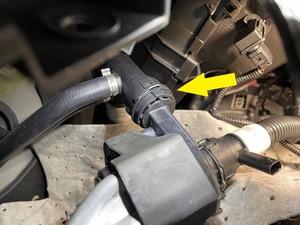

将电池泵供液管从电池冷却液泵拆下。
注1 个软管卡子，2 个塞子，塞住两端。
-

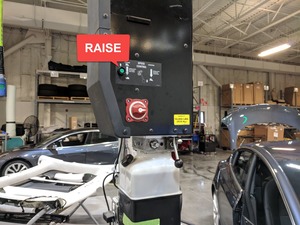

完全升起车辆，然后将举升机降低至锁止位。
注将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。
-

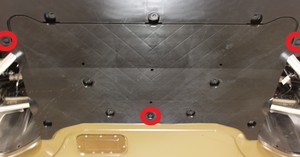

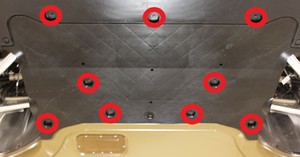

拆下固定前流线型护板的卡子。
注5 个推拉式夹。
-
拆下固定前流线型护板的螺栓，并将前流线型护板从车上拆下。
注9 个螺栓，10 mm，6 Nm。
-
松开将轮罩内衬固定到前滑板的卡子。
注4 个卡子。
-

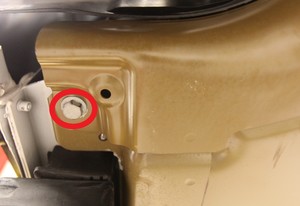

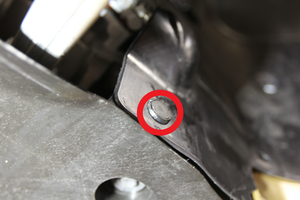

拆下将前滑板固定到车身门槛的螺栓。
注2 个螺栓，15 毫米，30 牛米。
-

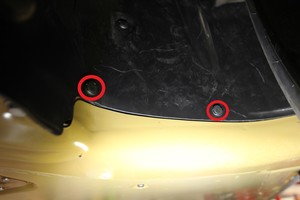

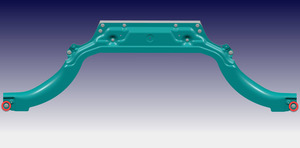

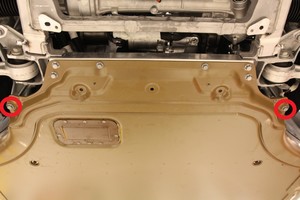

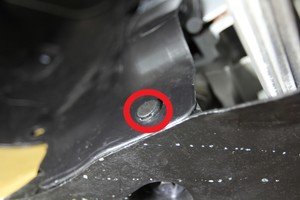

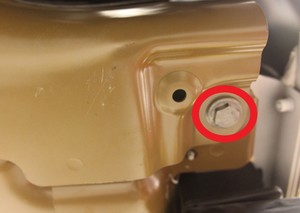

拆下将前滑板固定到车身铸件的螺栓。
注2 个螺栓，15 毫米，60 牛米。
-

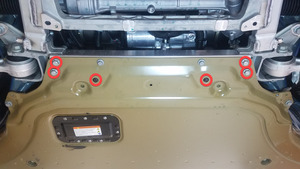

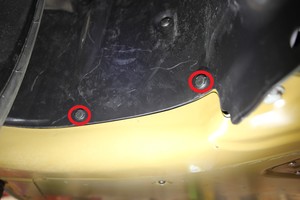

拆卸将前滑板固定到前副车架的螺栓，然后将滑板拆下。
注4 个螺栓，15 毫米，70 Nm；2 个螺栓，10 毫米，10 Nm。
-

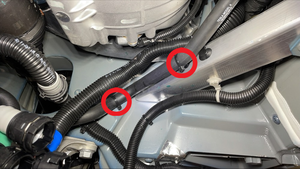

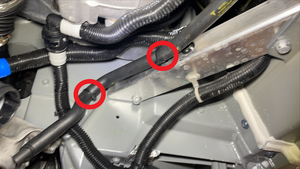

松开固定 HVAC 排水管的卡子。
注2 个卡子。
-

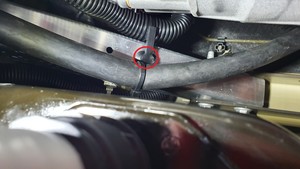

拆下将电池泵供液管固定到右侧趾板支架的卡子。
注1 个卡子。
-

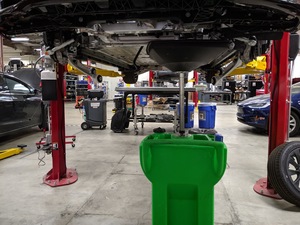

将冷却液排放容器置于车辆前部下方，以收集车辆冷却液。
-

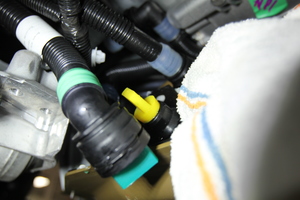

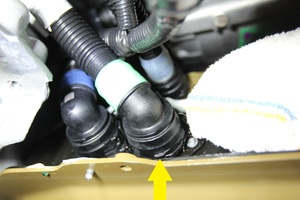

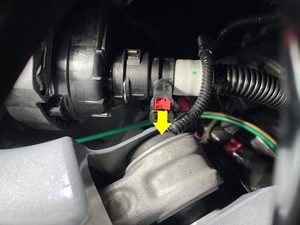

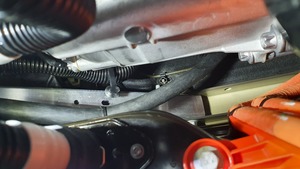

拆下高压电池的三通阀冷却液软管。
注1 个软管卡子；塞住软管和电池；使用车间毛巾，防止冷却液渗入连接处。
-

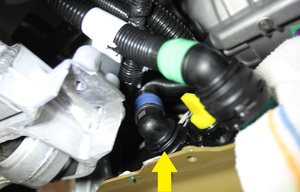

拆下高压电池的电池供应冷却液软管。
注1 个软管卡子；塞住软管和电池。
-
取走车辆下方的冷却液排放容器。
-

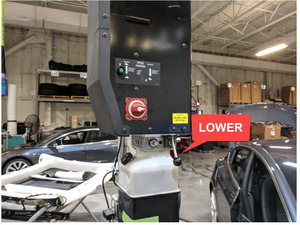

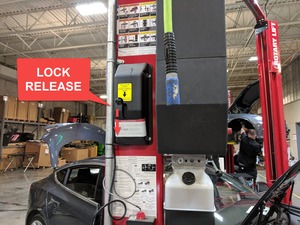

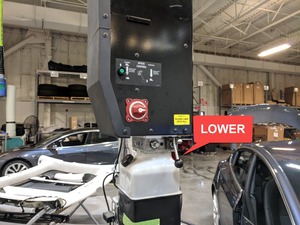

降低车辆，直至轮胎接触到地面。
注将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如。
-

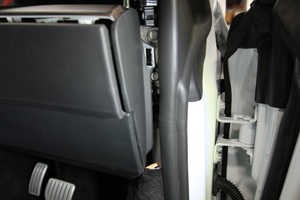

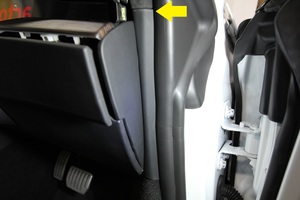

拆下右侧 A 柱中间饰板。
注1 个卡子，2 个锁片。
-

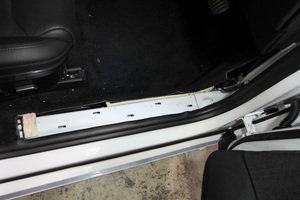

拆下右侧 A 柱下部饰板。
注7 个卡子
-
拆下右侧脚部空间盖板。
注3 块磁铁，1 个连接器
-

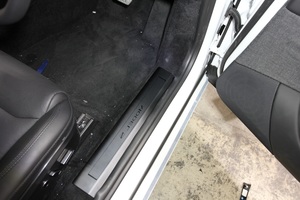

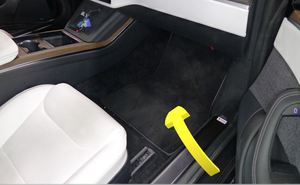

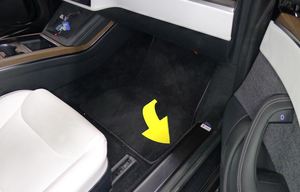

拆卸右前脚垫。
-

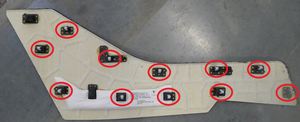

拆下中控台右侧地毯。
注11 个卡子。
-

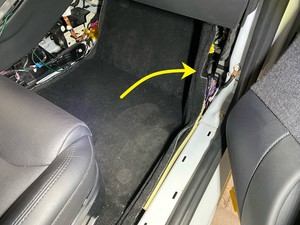

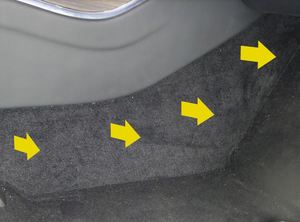

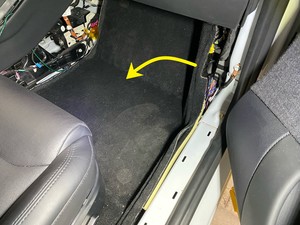

将 RH 前驾驶室毡毯折叠到一旁，以便于检修。
-

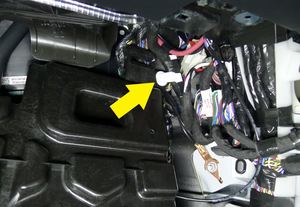

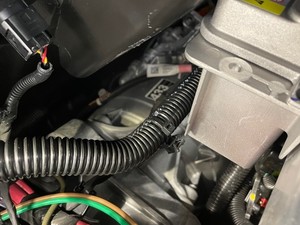

从右侧脚踏板面板上松开线束。
注1 个卡子。
-

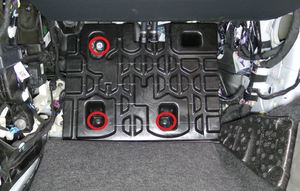

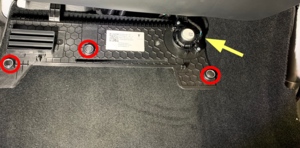

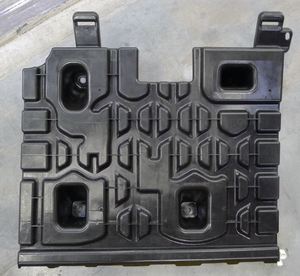

拆下右侧脚踏板面板。
注2 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm。
-

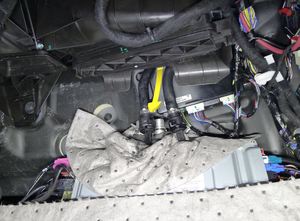

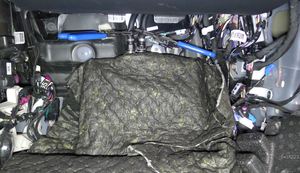

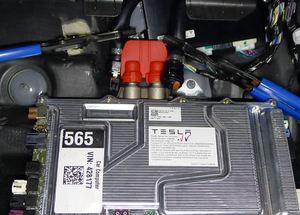

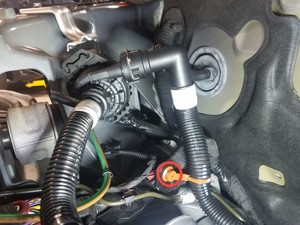

将冷却液软管夹安装到冷却板软管上。
注2 个软管；在车载电脑周围放置冷却液吸收材料。
-

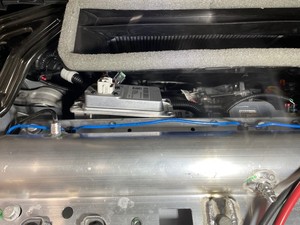

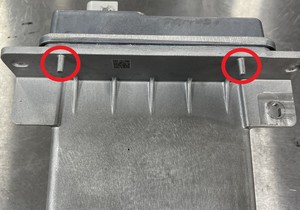

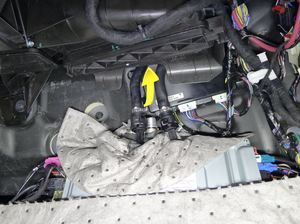

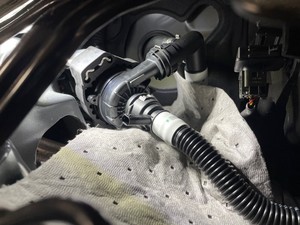

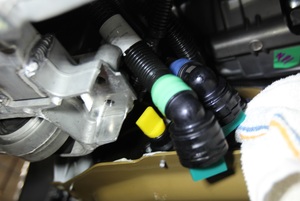

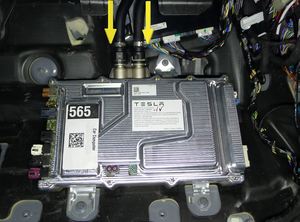

将冷却液软管从车载电脑冷却板总成上松开。
注2 个弹簧锁；在软管和车载电脑上安装冷却液塞。
-

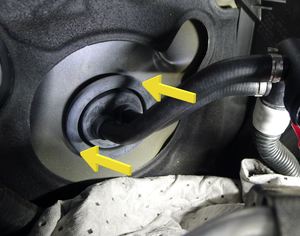

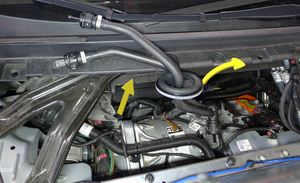

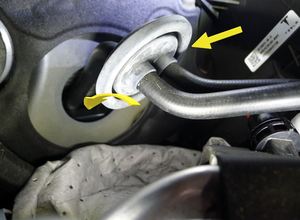

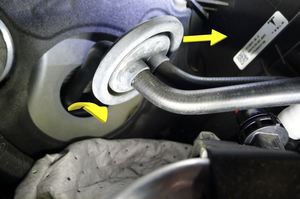

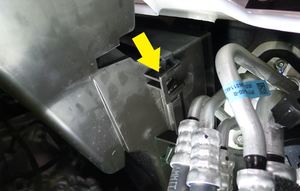

通过隔板拆下车载电脑供应软管。
注从车载电脑供应软管上拆下冷却液软管卡子，确保插头安全无泄漏，将软管引至 HVAC 总成和隔板之间。
-

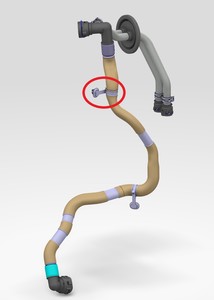

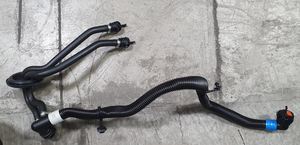

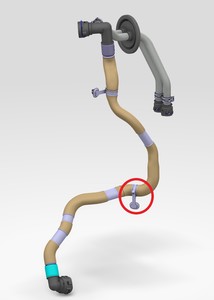

从车上拆下电池供应软管。
注将车载电脑供应软管引到 V 型支架下方，向上移动供应软管，并绕过前驱动单元。
安装
-
将电池供应软管安装到车上。
注将车载电脑供应软管引到 V 型支架下方，向下移动供应软管，并绕过前驱动单元。
-

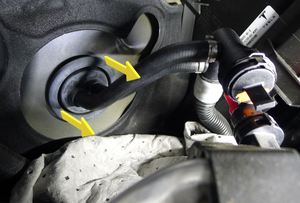

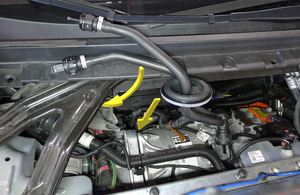

将车载电脑供应软管固定到隔板上。
注将软管引入 HVAC 部件和隔板之间，确保索环完全置于隔板内。
-

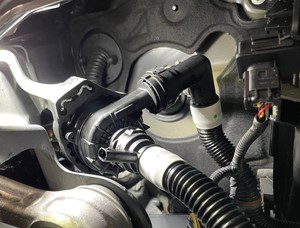

将电池供给软管固定到电池冷却液泵上。
注1 个软管卡子，2 个软管塞子；取下塞子并固定软管；执行推拉推测试。
-
从电池冷却液泵下方取出吸收性材料，将残留物清理干净。
注取出所有吸收性材料，彻底清除残留物。
-
固定电池冷却液温度传感器连接。
注1 个锁定连接器；固定连接并完全卡入红色锁片。
-
将固定电池泵供液管的卡子安装至前备箱线束上。
注1 个卡子。
-

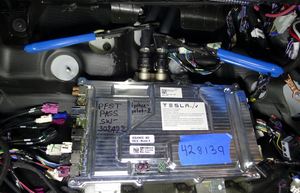

将冷却液软管固定到车载电脑冷却板总成上。
注2 个弹簧锁，拆下冷却液塞和吸收材料，确保弹簧锁接合，并对每个软管接头执行推拉推测试
-
完全升起车辆，然后将举升机降低至锁止位。
注将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。
-
将冷却液排放容器置于车辆前部下方，以收集车辆冷却液。
-
将电池供应冷却液软管固定到高压电池。
注1 个软管卡子，2 个软管塞子；取下塞子并固定软管；执行推拉推测试。
-
将三通阀冷却液软管固定到高压电池。
注1 个软管卡子，2 个软管塞子；取下塞子并固定软管；执行推拉推测试；完成后取走车间毛巾。
-
清除车辆上的残留冷却液。
-
取走车辆下方的冷却液排放容器。
-
安装将电池泵供液管固定到右侧趾板支架的卡子。
注1 个卡子。
-
安装固定 HVAC 排水管的卡子。
注2 个卡子。
-

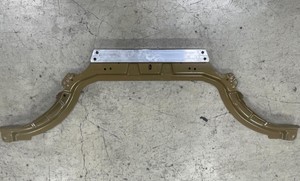

将前滑板摆放到位，以便安装，并拧入所有螺栓。
注4 个螺栓，15 毫米，70 牛米；2 个螺栓，15 毫米，60 牛米；2 个螺栓，15 毫米，30 牛米；2 个螺栓，10 毫米，10 牛米；在后续步骤中拧紧。
-
拧紧将前滑板固定到车身铸件的螺栓。
注2 个螺栓，15 毫米，60 牛米。
-
拧紧将前滑板固定到车身门槛的螺栓。
注2 个螺栓，15 毫米，30 牛米。
-
拧紧将前滑板固定到前副框架的螺栓。
注4 个螺栓，15 毫米，70 Nm；2 个螺栓，10 毫米，10 Nm。
-
固定将轮罩内衬固定到前滑板的卡子。
注4 个卡子。
-

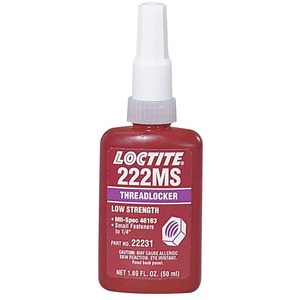

向前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的紧固件。
注9 个螺栓，10 mm，6 Nm。
-
安装固定前流线型护板的卡子。
注5 个推拉式夹。
-
降低车辆，直至轮胎接触到地面。
注将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如。
-
将低压电池放入车辆。
注将低压电池放置在左边，并为 HEPA 总成盖的安装留出空间。
-

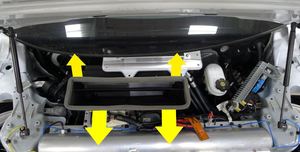

安装 HEPA 滤清器总成盖板。
注2 个锁片，2 条基线，2 个狭槽，将总成盖向下调整到 V 型支架下方，充分接合密封和锁片。
-
固定空气质量传感器连接器。
注1 个连接器。
-

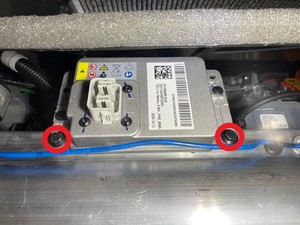

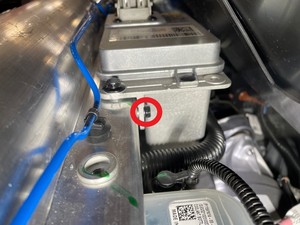

安装将低压电池固定到支柱塔梁上的紧固件。
注3 个螺栓，10 毫米，9 Nm，2 条基线，安置就位并安装紧固件。
-
安装将超级歧管固定到低压电池上电池泵供应软管的卡子。
注1 个卡子。
-
连接紧急响应回路 (FRL) 和低压电池连接器。
注2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推以固定；完全就位后卡入绿色锁片。
-

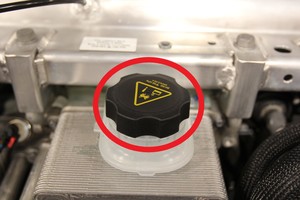

拆卸冷却液罐罐盖。
-
将冷却液加注至适当液位。
注确保液位加注至 Max 线处。
-

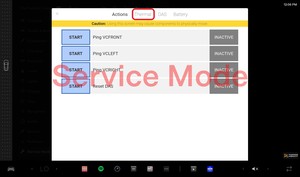

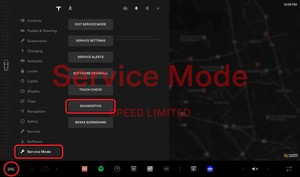

使用用户界面访问温度系统例程。

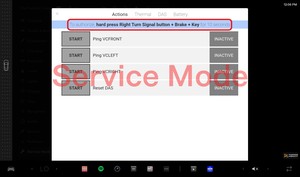

注点击 Quick Controls > Service Mode > Diagnostics > Thermal，将钥匙放在手机托盘上，按住右转向灯开关，踩下制动踏板 10 秒钟，为例程授权。
-

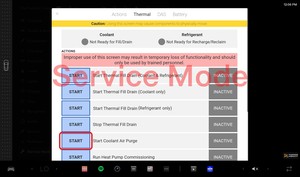

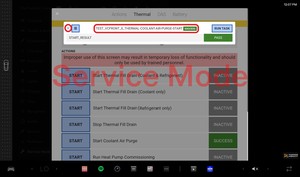

通过 UI 界面，选择 “Start Coolant Air Purge” 处的 “Start” 按钮，此时将弹出 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
- Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
- Thermal ➜ Coolant System ➜ Coolant Purge Start
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
注此时冷却液泵将发出声音；测试持续约 10 分钟；将车辆转入行驶状态可停止此例行程序；根据需要监测液位；完成后，点击左上角的 “X” 关闭窗口。
-

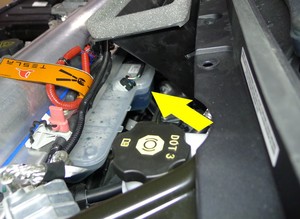

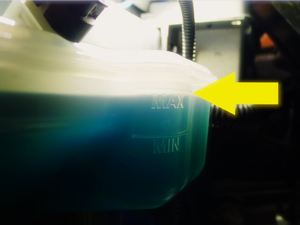

检查冷却液液位，必要时加满。
注确保液位位于最高刻度线处；按要求加满冷却液。
-
安装冷却液罐罐盖。
-
安装前备箱右侧挡板。
注10 个卡子。
-
安装前备箱后部挡板。
注8 个卡子。
-

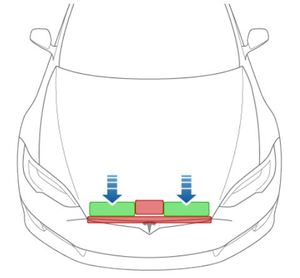

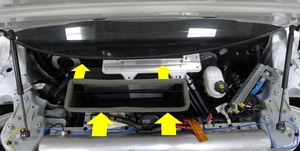

关闭前备箱盖。
注用力按压绿色高亮区域（请参阅图片）；前备箱盖其他区域可能受压受损。
-
安装右侧脚踏板面板。
注2 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm。
-
将线束固定到右侧脚踏板面板。
注1 个卡子。
-
将 RH 主地毯折回到位。
-
安装中控台右侧地毯。
注11 个卡子。
-
安装右侧脚部空间盖板。
注3 块磁铁，1 个连接器
-
安装右前脚垫。
-
安装右侧 A 柱下部饰板。
注7 个卡子，确认挡雨条已正确就位。
-
安装右侧 A 柱中间饰板。
注1 个卡子，2 个锁片，确认挡雨条已正确就位。
-
将右前座椅移回原位。
-

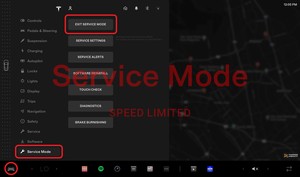

退出维护模式。
注点击 Controls > Software，选择“退出维护模式”按钮。
-

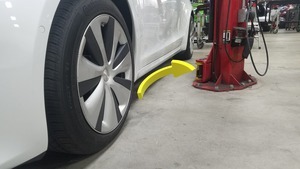

将车辆驶离举升机。
注将机架臂降至最低并从车底移出；将空气悬架退出“Jack 模式”。
