开关 - 靠背和座垫调节 - 驾驶位座椅（拆卸和更换）
校正代码
13015102 0.06
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重新使用/更换 | 备注 |
|---|---|---|---|---|
| 将座椅侧盖板固定到座椅的螺钉 |
4 Nm (2.9 lbs-ft) |
|
重新使用 | |
| 将座椅开关固定到座椅侧盖板的螺钉（3 个） |
1.7 Nm (1.3 lbs-ft) |
|
重新使用 |
拆卸
- 打开左侧前车门并降下左侧前车窗。
-
向前移动左侧驾驶位座椅，并将左侧座垫升到最高位置。
警告如有需要，调整椅背避免接触顶篷。
-
用一字螺丝刀逆时针转动前座椅安全带联动装置的锁止机构，以便将其从预紧器松开，然后将联动装置从预紧器上滑下并将其放置在一旁。
警告请勿顺时针旋转，以免损坏锁止机构。注联动装置的设计可能有所不同，但功能相同。注松开时，锁定螺钉将保持在水平位置。注联动装置松开时会发出轻微的咔嗒声。
-
拆下将外侧座椅盖板固定到左侧前座的螺钉。
提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
-
小心地松开将左侧外侧盖板固定在座椅上的 7 个卡子，但不要完全将外侧盖板从座椅上拆下来。
-
断开电气线束与座椅开关的连接。
-

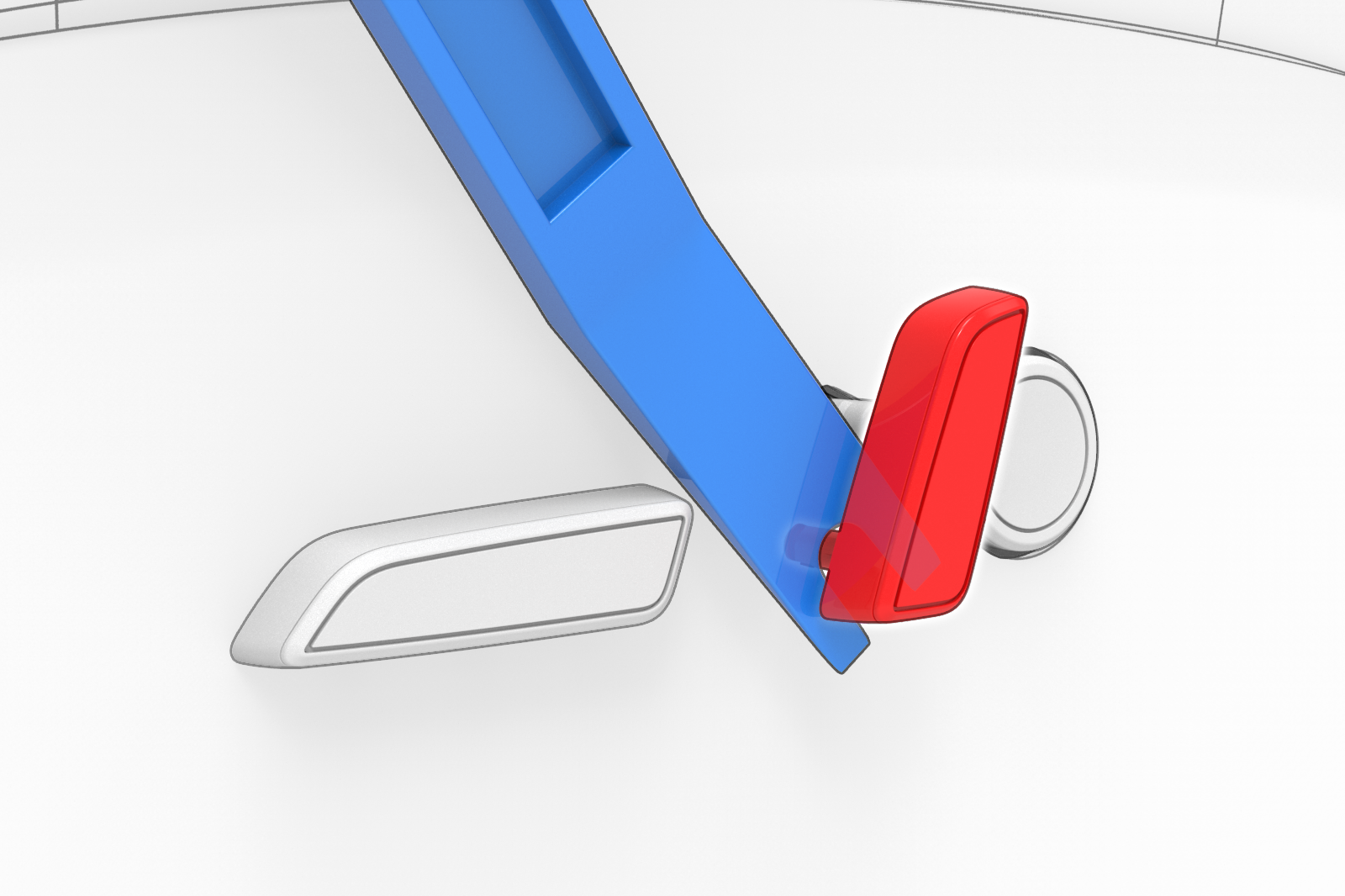

使用塑料饰板工具，从左侧外侧盖板上小心地松开左侧前靠背架和座垫调节开关。
-
拆下将驾驶位座椅靠背和座垫调节开关固定到外侧盖板的 3 个螺钉，然后从外侧盖板上拆下开关。
警告不要拆下十字螺丝刀，否则可能会损坏座椅开关。提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
安装
-
将座椅靠背和座垫调节开关固定到外侧座椅盖板上，然后安装固定开关到座椅盖板上的 3 个螺钉。
1.7 Nm (1.3 lbs-ft)提示： 推荐使用以下工具：- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
- 将左侧前靠背和靠垫调节开关安装到外侧座椅盖板上。
-
将电气线束连接到靠背和座垫调节开关总成上，然后检查座椅开关的功能。
-
将左侧外侧座椅盖板固定到座椅上，然后安装将左侧外侧座椅盖板固定到座椅上的 7 个卡子。
提示： 按压外侧座椅盖板，使卡子完全就位。饰板应该与座垫齐平。
-
安装连接外侧座椅盖板到左侧前座的螺钉。4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
-
将前座椅安全带联动装置安装到预紧器上：
- 将左侧前座椅移回原位。
- 升起左侧前车窗，关闭左侧前车门。
