饰板 - B 柱 - LH（拆卸和更换）

校正代码 12200102 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

2024 年 1 月 31 日：重新组织了固件重新部署和校准步骤。
2023 年 6 月 21 日：变换相关步骤，以便在完成 DAS 重置之后立即进行摄像头连接测试。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

警告

只要摄像头从其原位移动过（例如更换摄像头或挡风玻璃），就必须通过车辆触摸屏清除摄像头校准数据：操作如下：Controls > Service > Camera Calibration > Clear Calibration。

拆卸

打开左前车门，降下左前车窗。
打开左后车门，降下左后车窗。
通过触摸屏将车辆设置为“维护模式”。请参阅维护模式（启用和禁用）。

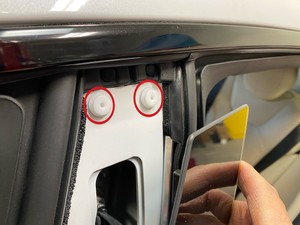

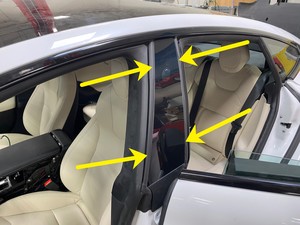

松开固定 B 柱饰板盖板的卡子（2 个）和锁片（2 个）。

注
使用塑料饰板工具松开上部卡子，再向下滑动以松开固定 B 柱饰板的底部锁片。

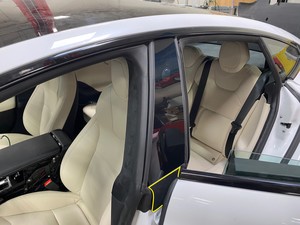

将 B 柱饰板密封条与 B 柱饰板分离。

注
使用塑料饰板工具松开密封条。

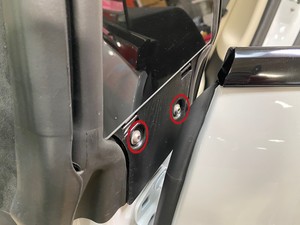

拆卸将 B 柱饰板固定到车身的螺栓（2 个）。
4 Nm (2.9 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T25 套筒

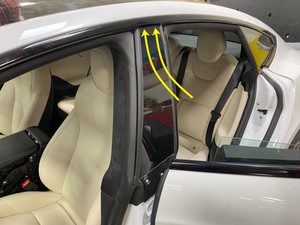

向下拉动以从上部卡子中分离 B 柱饰板。

警告
摄像头电气线束没有太多松弛部分。
执行以下任一操作：

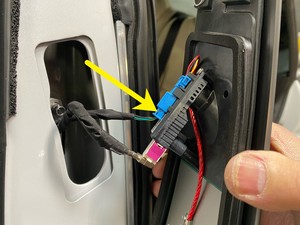

- 配备 HW3 的车型：将 B 柱饰板从车身拉离，以断开电气连接器（2 个），然后将 B 柱饰板从车辆上拆下。

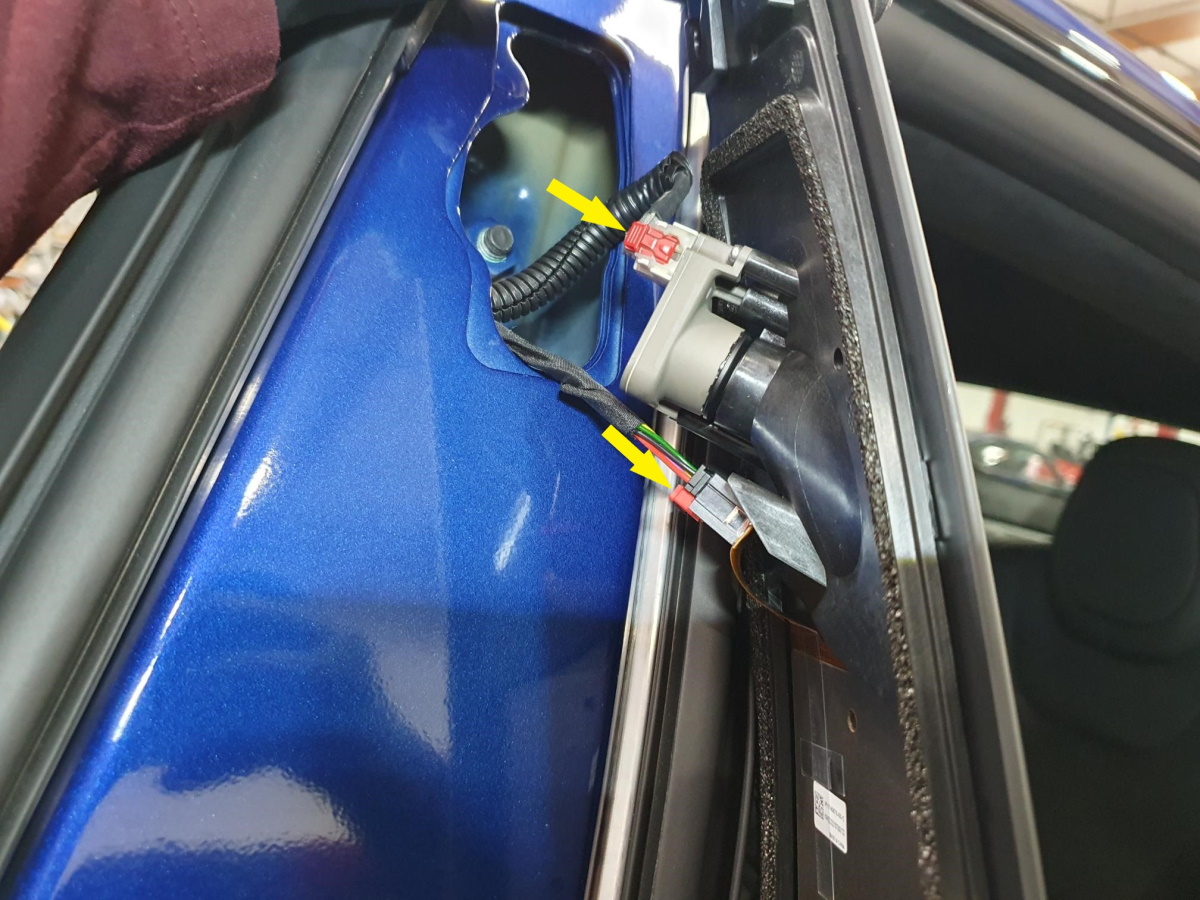

- 配备 HW4 的车型：
  1. 将红色锁片向外滑动。
  2. 松开连接器。
  3. 将左侧饰板从车身拉离。
  4. 小心断开摄像头电气连接器，然后拆下 B 柱饰板。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
图 1. HW3

图 2. HW3

图 3. HW4

图 4. HW4

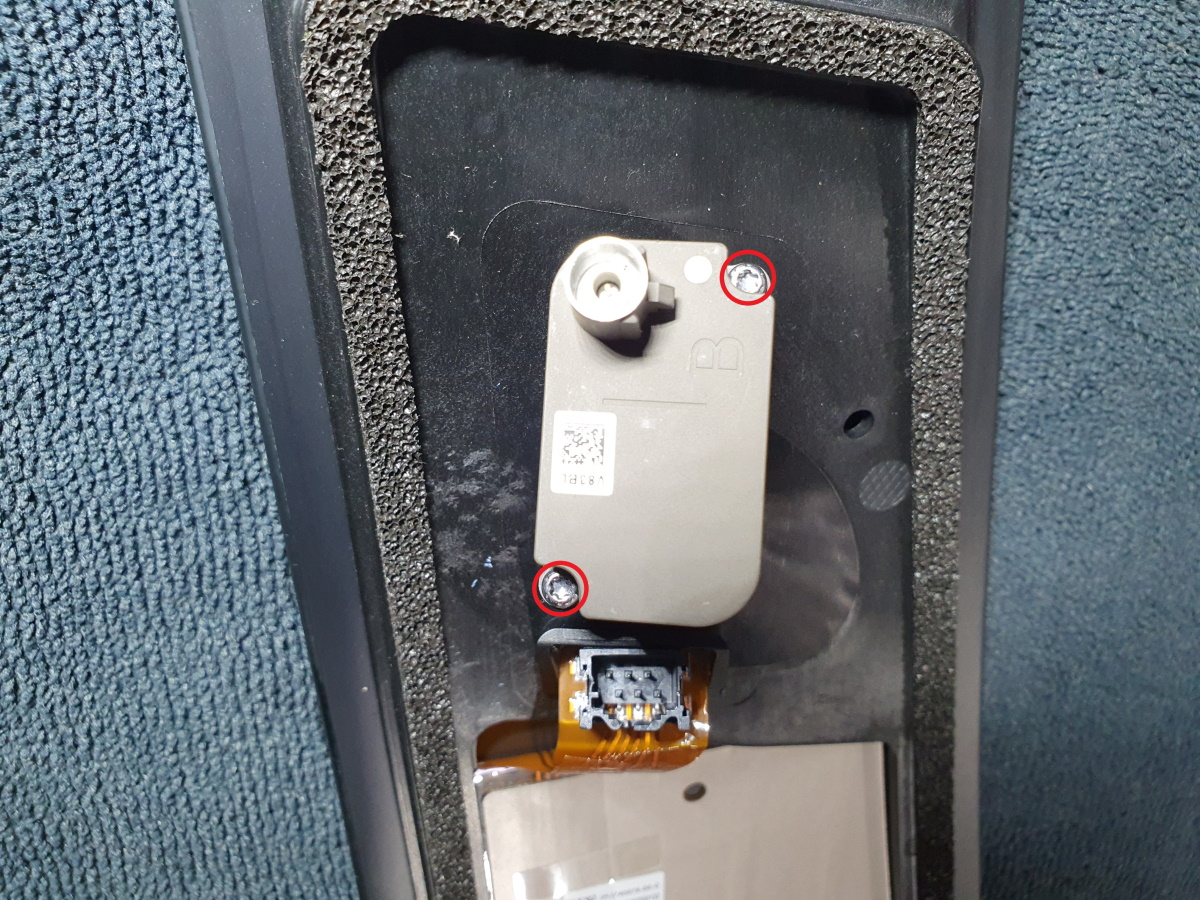

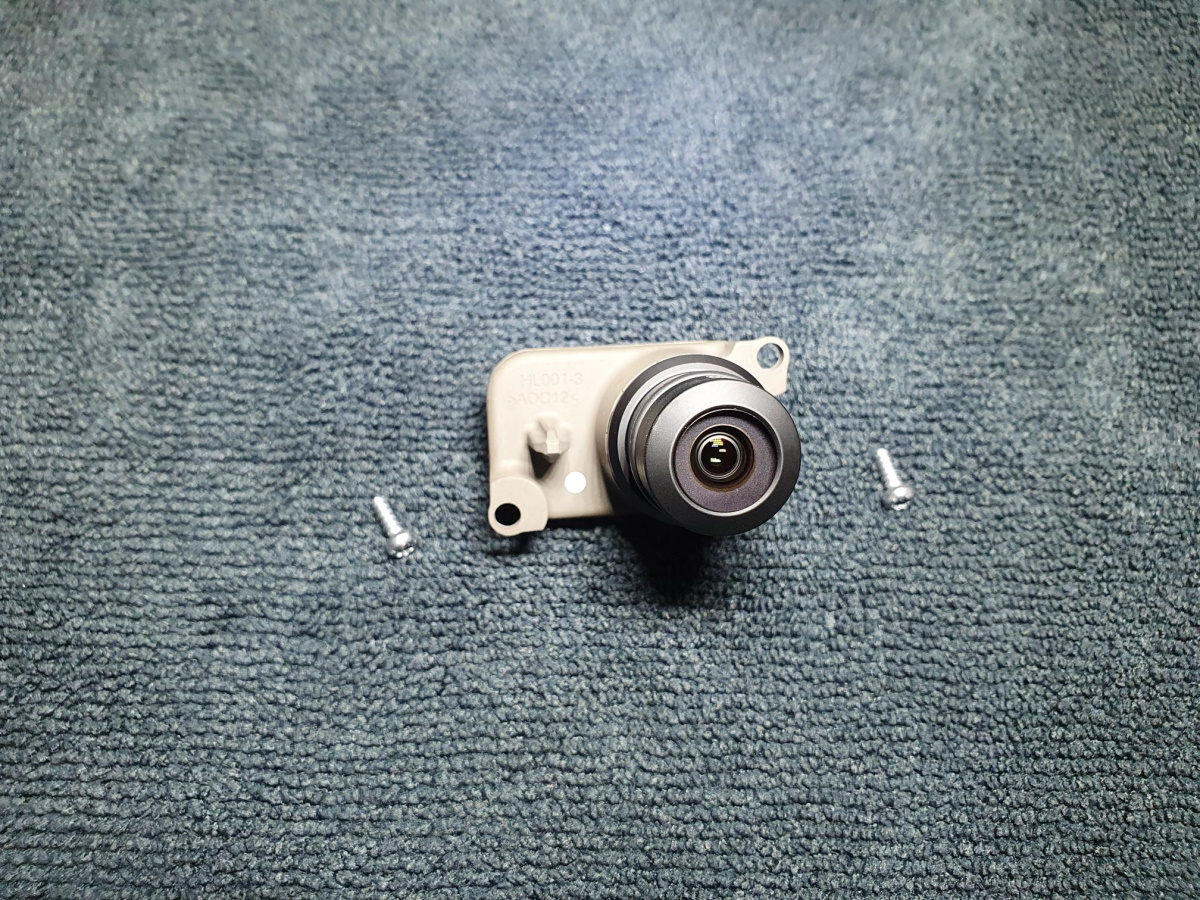

仅适用于配备 HW4 的新款车型：拆下将摄像头固定到 B 柱饰板上的螺栓（2 个）。
0.6 Nm (5 lbs-in)

注

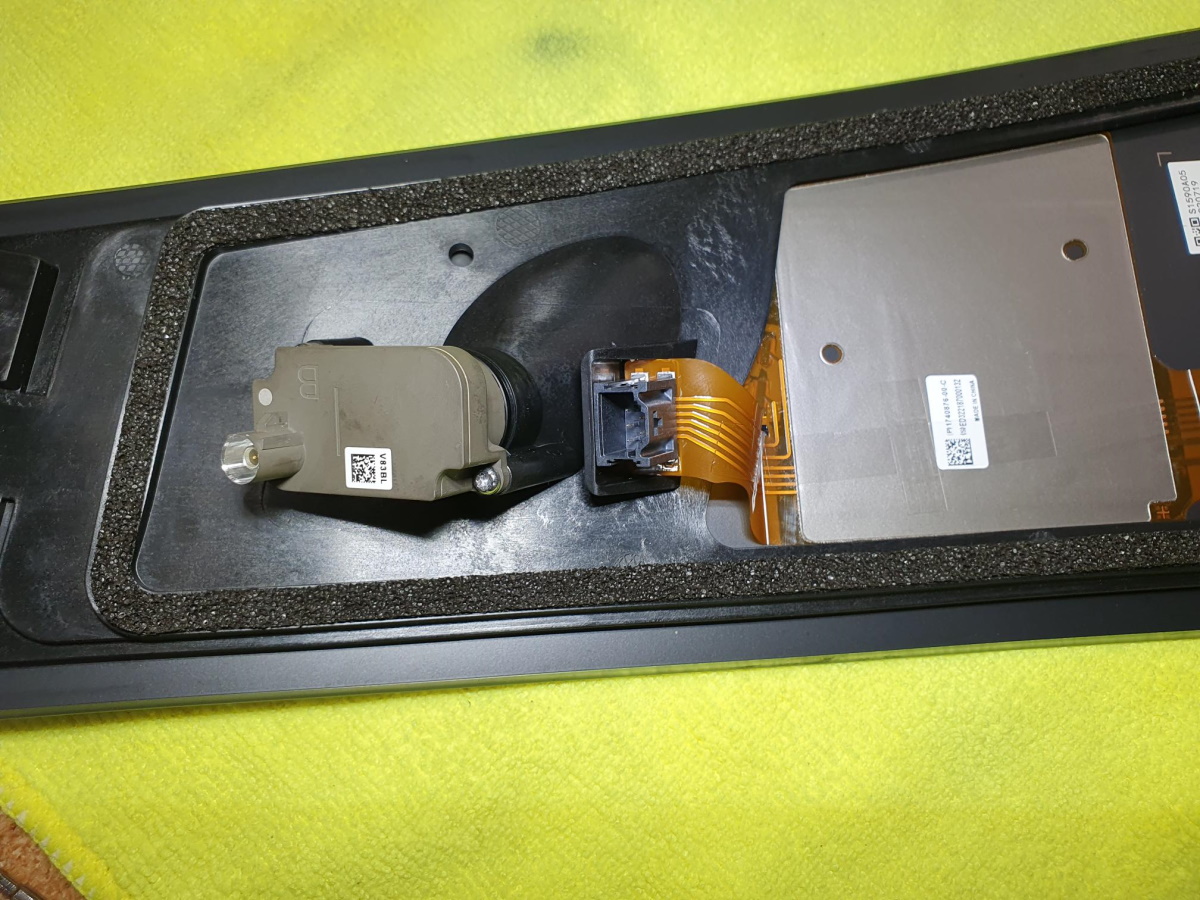

移开摄像头螺栓，然后摇晃摄像头，使 O 型圈从 B 柱饰板上脱离。
提示：推荐使用以下工具：
- TP8 - 迷你型棘轮摇钻套件 (1450424-00-A)

安装

仅适用于配备 HW4 的新款车型：安装将摄像头固定到 B 柱饰板上的螺栓（2 个）。

注
将摄像头 O 型圈摇晃装入 B 柱饰板，然后紧固螺栓。
提示：推荐使用以下工具：
- TP8 - 迷你型棘轮摇钻套件 (1450424-00-A)

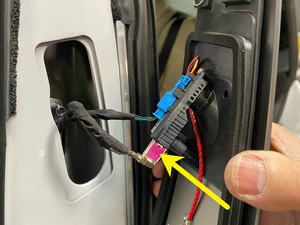

连接摄像头电气连接器（2 个），然后安装 B 柱饰板。

注
向上将 B 柱饰板滑入卡子，再对准安装孔进行安装。

图 5. HW3

图 6. HW3

图 7. HW4

图 8. HW4
安装将 B 柱饰板固定到车身的螺钉（2 个）。
4 Nm (2.9 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T25 套筒

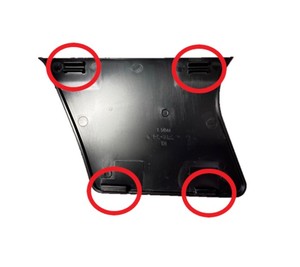

紧固固定 B 柱饰板盖至车身的卡子（2 个）和锁片（2 个）。

注
确保所有卡子完全就位。

注
将底部锁片固定到 B 柱饰板上，再卡入上部卡子。
将 B 柱饰板密封条与 B 柱饰板扣紧。

注
使用 P-80 乳化润滑脂来协助密封的安装。
重置辅助驾驶系统 (DAS)。
1. 解锁车辆网关。请参阅网关（解锁）。
2. 在触摸屏“维护模式”菜单中，点击Driver Assist > Cameras > Reset DAS。
3. 在触摸屏“摄像头”图示中，确认Reset DAS按钮呈绿色高亮以及所有辅助驾驶系统 (DAS) 部件显示绿色状态灯。

  注
  检查并修正所有显示红色状态灯的辅助驾驶系统 (DAS) 部件。
执行 “Service CAN Redeploy” 程序。
1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
2. 启用 Toolbox，点击Actions选项卡，然后搜索 "Service-Redeploy"。
3. 点击SERVICE CAN REDEPLOY，然后点击Run，等待例程完成。

  注
  完成后，点击窗口右上角的 “X” 关闭。例程会提示成功完成，但后台会继续更新。用户界面 (UI) 会显示更新进度。
4. 重新建立与 Toolbox 3 的连接。
仅适用于配备 HW4 摄像头的车型： - 执行以下子步骤：
1. 在 Toolbox 中，点击Actions选项卡，搜索 "calibration mode"，然后点击Run，启动DAS Enter Calibration Mode例行程序。
2. 点击Actions选项卡，搜索 “camera connection test”，然后点击Run，以运行与所更换摄像头对应的例行程序（例如Left B-Pillar Camera Connection Test或Front Camera Connection Test）。

  注
  前置双摄像头总成包含两个单独的摄像头，必须独立更新：Front Camera Connection Test和Fisheye Camera Connection Test。请务必更新所更换摄像头的固件。

  注
  如果同一例行程序显示有两个版本，请点击Run运行 “Path” 字段中包含 “-SCRIPT” 的例行程序。
3. 在 “Camera Connection Test” 提示中，将 “Timeout” 改为 “100”，然后点击Run运行该例行程序。

  注
  此例程将更新摄像头固件，并确认摄像头已连接。
仅适用于配备 HW3 摄像头的车型： - 执行以下子步骤：
1. 在 Toolbox 中，点击Dashboards选项卡，然后搜索 “Service Tools”。
2. 点击DAS Image Capture按钮。
3. 点击Clear Calibration Pillars按钮。

  注
  确认已成功清除校准消息。

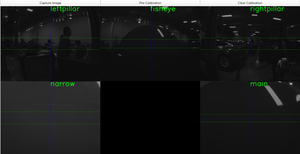

4. 点击Capture Image按钮。

  注
  显示此图像可能需要 2 分钟。
5. 查看图像并确保所有摄像头都能正确地捕捉图像。
断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
升起左后车窗，关闭左后车门。
禁用“维护模式”。请参阅维护模式（启用和禁用）。
升起左前车窗，关闭左前车门。
客户需要驾驶车辆，以便完成校准程序。此时，Autopilot 自动辅助驾驶功能将完全不可用。
