顶篷（拆卸和更换）
校正代码
15203102 0.90
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 5 月 19 日：添加了顶蓬运输袋安装技巧。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 打开左前车门，降下左前车窗。
- 拆下左侧和右侧 A 柱中部饰板。请参阅 饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆下左侧和右侧仪表板端盖板。请参阅 端盖 - 仪表板 - LH（拆卸和更换）。
- 拆下左侧和右侧 A 柱上部饰板。请参阅 饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 拆下驾驶位和副驾位遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
- 拆下摄像头下盖板。请参阅 摄像头盖 - 下部（拆卸和更换）。
- 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。
- 拆下左侧和右侧 B 柱上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
- 推开左侧和右侧衣帽钩。
-

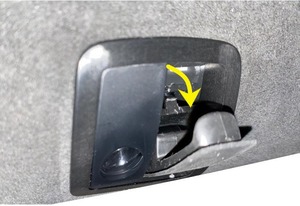

撬开以松开左侧和右侧衣帽钩螺钉盖板的锁片（2 个）。
-

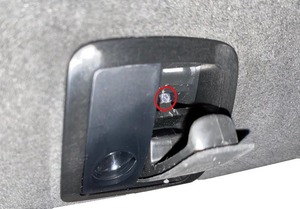

拆下将左侧衣帽钩固定到顶篷的螺钉。对右侧衣帽钩重复此步骤。
2.5 Nm (1.8 lbs-ft)提示： 推荐使用以下工具：- 梅花 T25 批头
-

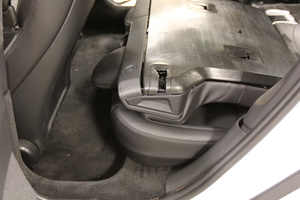

折叠第二排左侧座椅。
- 拆下后行李箱行李架。请参阅行李架 - 后备箱（拆卸和更换）。
-

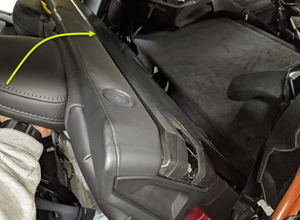

松开固定左侧 C 柱上部饰板的卡子（7 个），然后将饰板放置一旁。对右侧饰板重复此步骤。
-

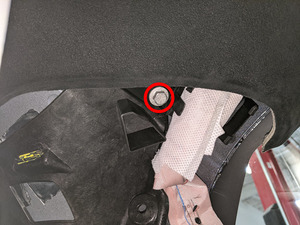

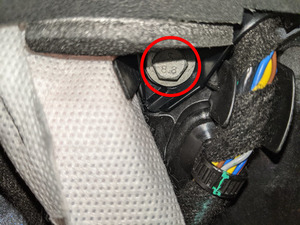

拆下将顶篷后部固定到车身的螺栓（2 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
注螺栓位于顶篷的左侧和右侧
-

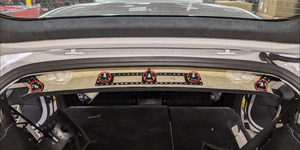

松开将顶篷固定到车身的卡子（18 个）和挂钩（2 个）。
注松开时，顶篷将由系带（8 根）支撑；向上并向内推动，将衣帽钩总成上的挂钩从车身上松开。
-

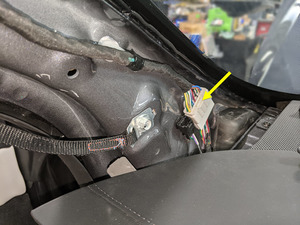

断开左侧前部 A 柱附近的顶篷电气线束。
-

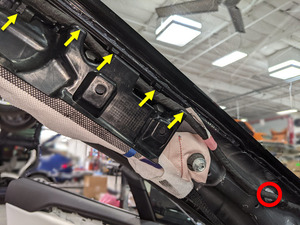

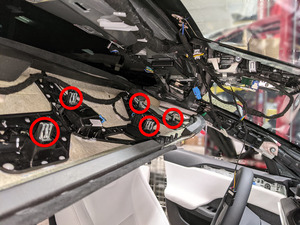

松开将顶篷电气线束固定到左侧 A 柱的卡子和线束导件（5 个）。
-

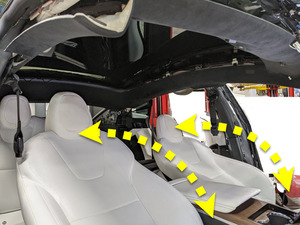

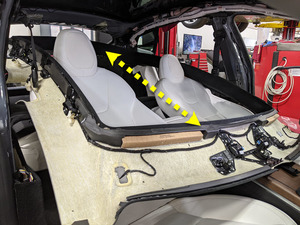

完全倾斜两个前排座椅。
-

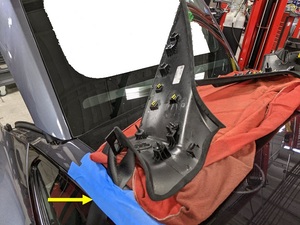

将 C 柱上部饰板放在一旁，以留出间隙。

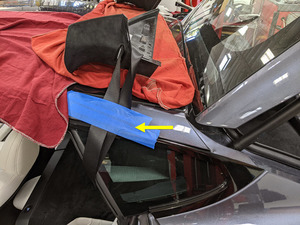

注拆下顶篷时，用胶带将座椅安全带固定，以腾出空间。注将 C 柱上部饰板放在保护面上。
-

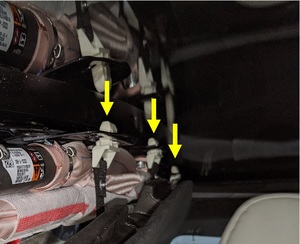

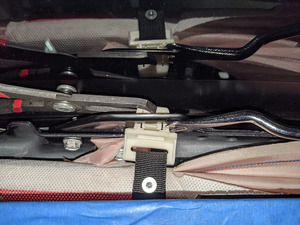

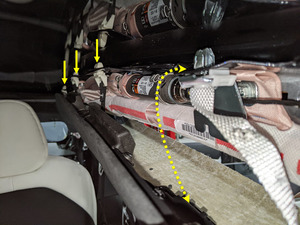

从车身上松开系带卡子（6 个）。
注这将有助于后续安装顶篷。注可通过 Grainger Punchout 目录中的 eProcurment 购买用于松开这些卡子的理想工具，商品编号 2ZPP2 - GearWrench 推针钳。
-

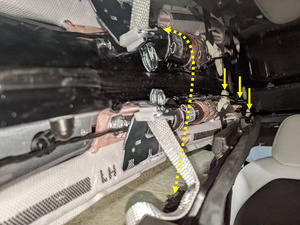

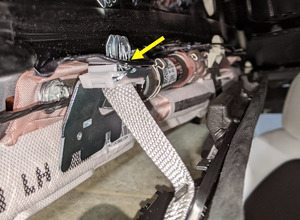

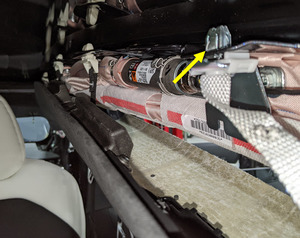

在助手的帮助下，从车身上松开衣帽钩系带卡子（2 个）。
注松开后支撑顶篷。
-

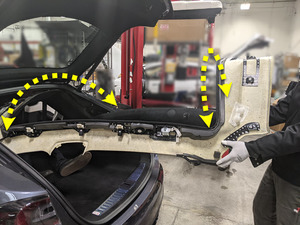

通过掀背尾门将顶篷从车上拆下。

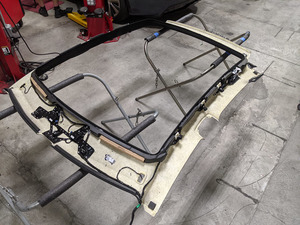

注均匀弯曲顶篷，以免产生折痕。注避免将压力集中在一个点上。注通过掀背尾门拆下顶篷，并将其放置在保护面上。
安装
-
通过掀背尾门将顶篷放入车辆。
注均匀弯曲顶篷，以免产生折痕。注避免将压力集中在一个点上。注通过掀背尾门进入，向内弯曲顶篷的侧面，使其通过 C 柱。提示： 顶篷运输袋可能有助于安装。
- 将运输袋平放，使开口朝向您。
- 使用剪刀从中间剪开运输袋的上下两边，直至剪到剩余约 12 英寸（30 厘米）为止。此时，运输袋外观形似一条裤子。
- 打开车辆的前/后车门（视情况而定），将运输袋置于车顶上，然后将运输袋的“腿”从各车门拉入驾驶室。
- 将各“腿”的末端系在一起，形成一个宽松的环，该环从驾驶室出发，越过车顶，然后又返回驾驶室。如果该环太紧，请向中间再剪开一小部分。
- 安装期间，可使用该环支撑顶篷。如果该环太松，请再打一个结以减小松弛度。
-
紧固将顶篷固定到车身的卡子（18 个）和挂钩（2 个）。
注向上并向外推动衣帽钩，将挂钩固定到衣帽钩总成顶部的车身法兰上。
-
将 C 柱上部饰板放回车辆中。
-
紧固将顶篷电气线束固定到左侧 A 柱的卡子和线束导件（5 个）。
-
连接左侧前部 A 柱附近的顶篷线束电气连接器。
-
安装将顶篷后部固定到车身的螺栓（2 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 安装左侧和右侧 C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 安装后行李箱行李架。请参阅行李架 - 后备箱（拆卸和更换）。
- 安装左侧和右侧 B 柱上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
-
将第二排左侧座椅扶起至垂直位置。
- 将驾驶位座椅和副驾位座椅恢复原位。
- 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
- 安装驾驶位和副驾位遮阳板。请参阅 遮阳板 - LH（拆卸和更换）
- 安装左侧和右侧 A 柱上部饰板。请参阅 饰板 - A 柱 - 上 - LH（拆卸和更换）
- 安装左侧和右侧仪表板端盖板。请参阅 端盖 - 仪表板 - LH（拆卸和更换）。
- 安装左侧和右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装摄像头下盖板。请参阅摄像头盖 - 下部（拆卸和更换）。
- 升起左前车窗，关闭左前车门。
