饰板总成 - 前 (HW3)（拆卸和更换）

校正代码 10011002 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

2023 年 8 月 24 日：添加了将前车牌支架从旧饰板转移到新饰板的步骤。

拆卸

从旧的前饰板上拆下前车牌底座支架和前车牌模制喷漆支架，以便在后面的步骤中将其安装到饰板替换件上。请参阅底座支架 - 车牌 - 前（拆卸和更换）。
将前饰板总成从车辆上拆下。请参阅饰板总成 - 前（拆卸和安装）。
断开前驻车传感器电气连接器（6 个）。

注
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

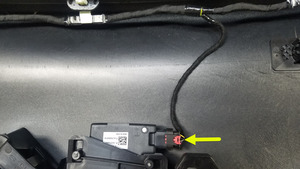

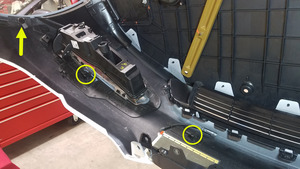

断开左侧和右侧大灯电气连接器。

注
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

图 1. 左侧如图所示；右侧类似

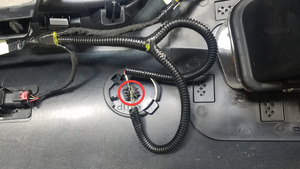

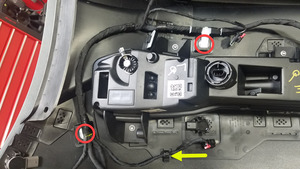

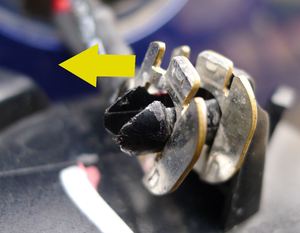

从牵引环盖拆下低压跨接线（2 根）。

注
挤压固定锁片，并轻轻地从盖子上取下电线。

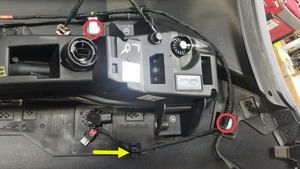

断开前部低功耗蓝牙 (BLE) 总成电气连接器。

注
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。r

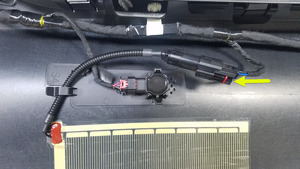

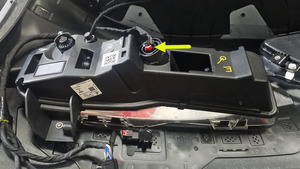

断开雷达加热器电气连接器。

注
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

注
雷达加热格栅为一次性部件。更换前饰板时必须安装新的加热格栅。

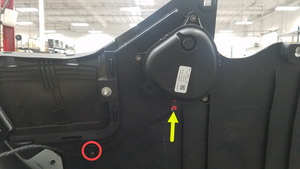

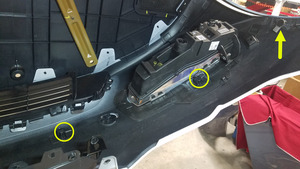

断开行人警示扬声器电气连接器，然后松开将扬声器固定于前饰板的卡子。

注
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

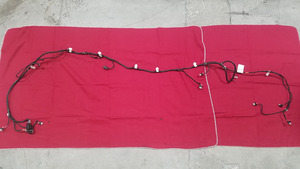

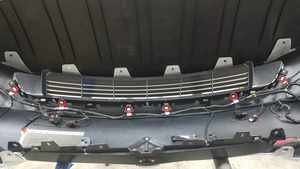

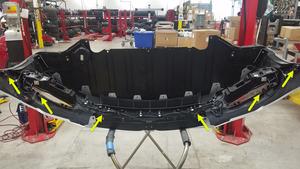

松开将前饰板线束固定到前饰板的卡子（10 个）和挂钩（2 个），然后从总成上拆下线束。

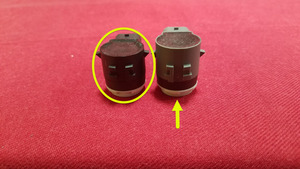

从前饰板总成上拆下驻车传感器（6 个）。

注
留意传感器在前饰板上的分布位置。第一和第六传感器（箭头所指位置）与第二到第五传感器（圆圈内）不同。

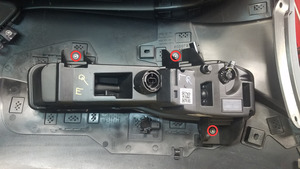

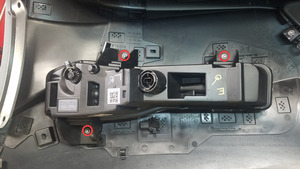

拆下将右侧前饰板车灯总成固定到前饰板的螺钉（3 个）。
提示：推荐使用以下工具：
- 梅花 T25 套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件

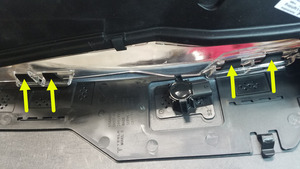

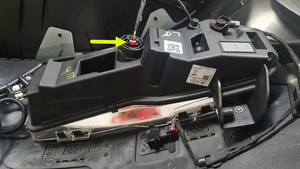

松开将右侧前饰板车灯总成固定到前饰板的锁片（4 个），然后从饰板上拆下车灯。
在车辆左侧重复执行第 10 至 11 步。

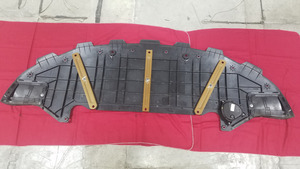

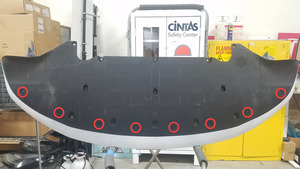

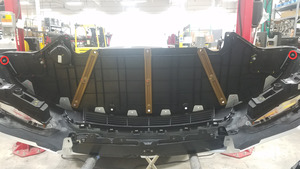

拆下将裙板固定到前饰板总成的卡子（8 个）。
拆下将裙板固定到前饰板总成的螺母，然后从总成上拆下裙板。
提示：推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
注

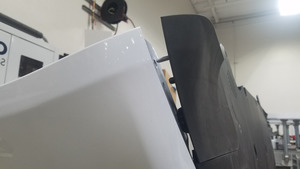

从饰板上松开裙板左侧和右侧角，将其从总成上拆下。

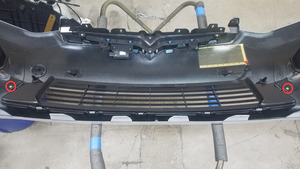

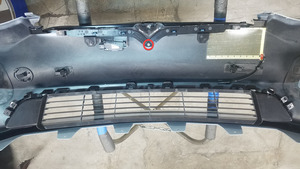

拆下将前饰板格栅固定到前饰板总成的螺钉（2 个）。
提示：推荐使用以下工具：
- 梅花 T25 套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件

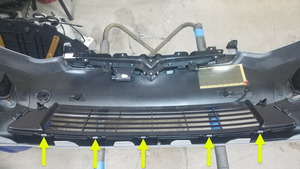

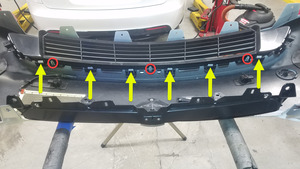

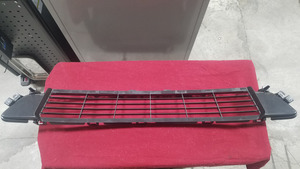

松开将前饰板格栅固定到前饰板总成的锁片（11 个），然后从总成上拆下格栅。
拆下将 T 形徽标支架固定至前饰板总成的螺钉。
提示：推荐使用以下工具：
- 梅花 T25 套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件

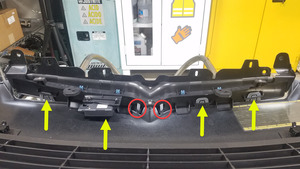

松开将 T 形徽标支架连接到前饰板总成的锁片（4 个），然后将其从前饰板总成上拆下。

安装

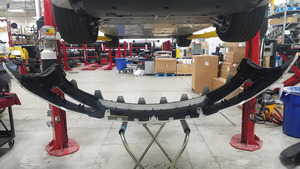

将前饰板总成置于铺有衬垫的工作台上。

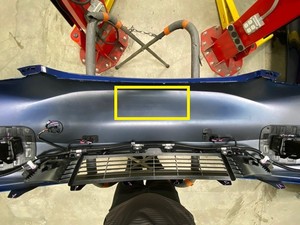

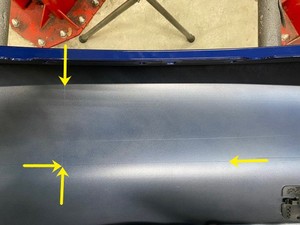

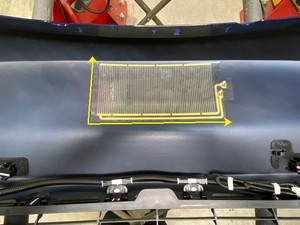

找到前饰板总成上的标盘线，用于安装新的雷达加热格栅。
用异丙醇 (IPA) 湿巾清洁安装区域。

注
风干 1 分钟。

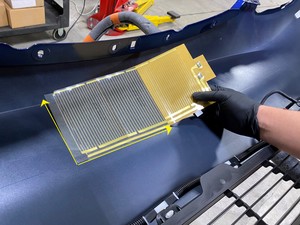

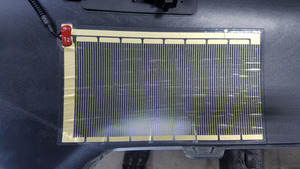

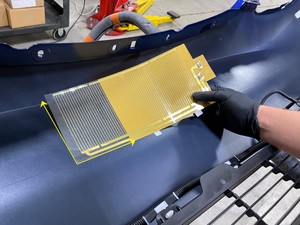

撕掉雷达加热格栅左侧胶带保护条，将底角对准标盘线，然后将下部粘在前饰板总成上。

注
确保在将其粘附到饰板时不留下任何折痕或气泡。加热格栅沿线对齐是确保雷达功能的关键。
撕掉雷达加热格栅中间胶带保护条，将底侧对准标盘线，然后将中间部分粘在前饰板总成上。

注
确保在将其粘附到饰板时不留下任何折痕或气泡。网格沿线对齐是确保雷达功能的关键。
撕掉雷达加热格栅右侧胶带保护条，将底侧对准标盘线，然后将两侧完全粘在前饰板总成上。

注
确保在将其粘附到饰板时不留下任何折痕或气泡。网格沿线对齐是确保雷达功能的关键。
检查雷达加热格栅上是否有气泡或折痕。

注
确保雷达加热器完全粘附在前饰板上。气泡最大直径不能超过 10 毫米。

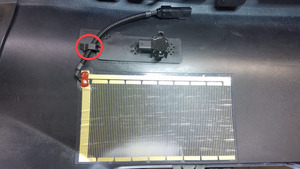

将雷达加热器线束安装到前饰板总成上。
将 T 形徽标支架安装到前饰板总成上。
安装将 T 形徽标支架连接到前饰板总成的螺钉。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T25 套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件
将前饰板格栅安装至前饰板总成。
安装将前饰板格栅固定到前饰板总成的螺钉（2 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T25 套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件

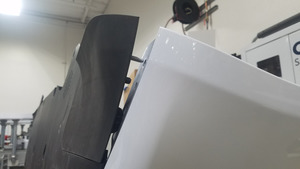

将裙板放在前饰板总成上，然后安装将裙板固定到饰板总成上的螺母（2 个）。
3 Nm (2.2 lbs-ft)
注
将裙板锁片与饰板锁片相互扣紧。
提示：推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手

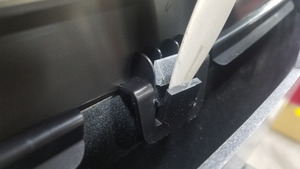

安装将裙板固定到前饰板总成的卡子（8 个）。

注
如有必要，保持饰板锁片与裙板齐平。

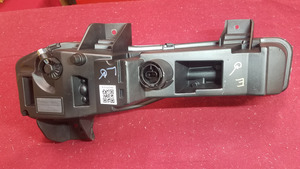

安装左侧前饰板车灯总成

注
4 个固定锁片，3 个螺钉，T25，2.8 牛米

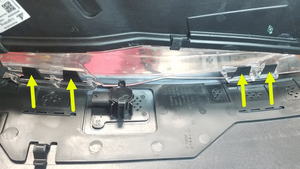

将右侧前饰板车灯总成安装到前饰板总成，然后安装固定车灯的螺钉（3 个）。
2.8 Nm (2.1 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T25 套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件

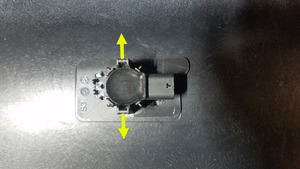

将驻车传感器（6 个）安装到前饰板总成上。

注
第一和第六传感器（箭头所指位置）与第二到第五传感器（圆圈内）不同。
将线束放在前饰板总成上，然后安装将线束固定到饰板上的卡子。
安装将行人警示扬声器线束固定到前饰板总成的卡子，连接扬声器电气连接器，然后接合连接器锁。
连接雷达加热器电气连接器，然后接合连接器锁。
连接 BLE 总成电气连接器，然后接合连接器锁。

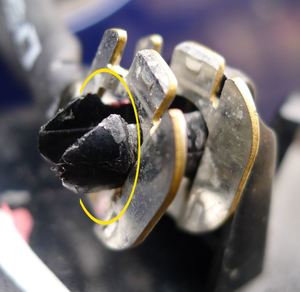

将低压跨接线安装到牵引环盖。

注
确保两个电线端子均已完全固定在固定锁片后面。
连接左侧饰板车灯电气连接器，然后接合连接器锁。
连接右侧饰板车灯电气连接器，然后接合连接器锁。
连接驻车传感器电气连接器，然后接合连接器锁。
安装前饰板总成。请参阅饰板总成 - 前（拆卸和安装）。
将从旧饰板拆下的前车牌底座支架和前车牌模制喷漆支架安装到新饰板上。请参阅底座支架 - 车牌 - 前（拆卸和更换）。
