切断阀 - 液冷冷凝器（拆卸和更换）

校正代码 18401502 1.74 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆下超级歧管至压缩机空调管路。请参阅空调管路 - 超级歧管至压缩机（拆卸和更换）。

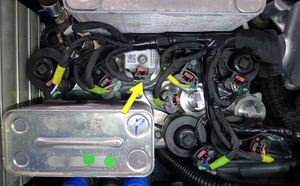

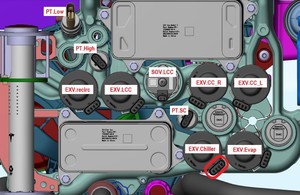

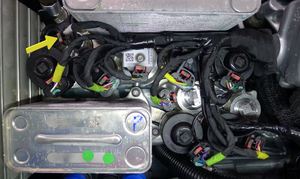

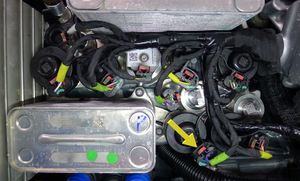

断开高压 PT 传感器连接器。

注
切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
断开电子膨胀再循环阀锁定电气连接器。
注
切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
断开电子膨胀阀液冷冷凝器锁定连接器。
注
切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸

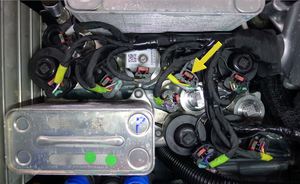

断开液冷冷凝器切断阀连接器。
注
切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸

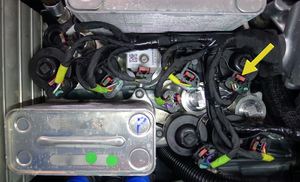

断开 RH 电子膨胀阀驾驶室冷凝器连接器。
注
切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
断开高压 PT 过冷式传感器连接器。
注
切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸

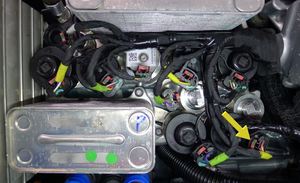

断开 LH 电子膨胀阀驾驶室冷凝器连接器。
注
切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸

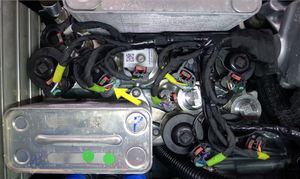

断开电子膨胀阀冷却器连接器。
注
切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸

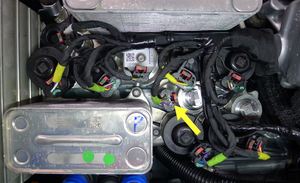

断开电子膨胀阀蒸发器连接器。
注
切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸

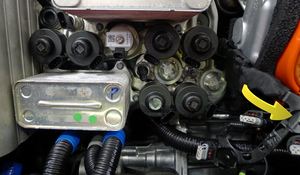

将温度系统辅线束总成与超级歧管分开放置。

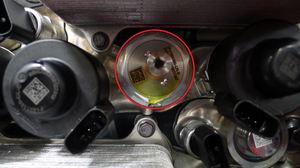

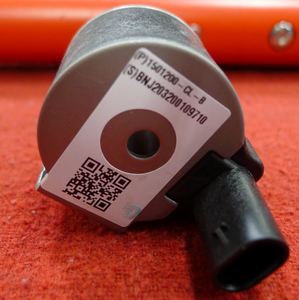

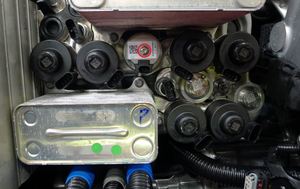

拆下将液冷冷凝器切断阀线圈固定到切断阀的螺栓。
注
将线圈从切断阀上滑下。
提示：推荐使用以下工具：
- 迷你棘轮钻头套件

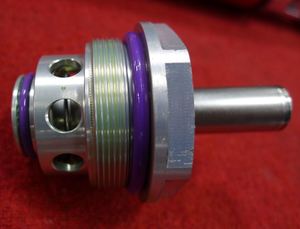

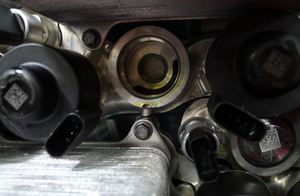

从超级歧管上拆下液冷冷凝器切断阀，然后从车上拆下该阀。
提示：推荐使用以下工具：
- 3 英寸加长件
- 3/8 英寸至 1/2 英寸适配器
- 回旋头棘轮/回旋头扭矩扳手
- 暖通空调套筒扳手套件 - 1588741-00-A
- 迷你棘轮钻头套件

安装

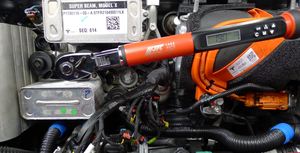

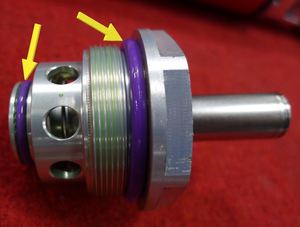

将液冷冷凝器切断阀放在车辆上，然后将该阀安装在超级歧管上。
19 Nm (14.0 lbs-ft)
注
安装前，使用 ND-11 机油润滑阀螺纹和 O 型环。首先用手将该阀完全拧入超级歧管中，然后按扭矩规格拧紧。
提示：推荐使用以下工具：
- 3 英寸加长件
- 3/8 英寸至 1/2 英寸适配器
- 回旋头棘轮/回旋头扭矩扳手
- 暖通空调套筒扳手套件 - 1588741-00-A
- 迷你棘轮钻头套件
将液冷冷凝器切断阀线圈放在切断阀上，然后安装将线圈固定到该阀的螺栓。
5 Nm (3.7 lbs-ft)
注

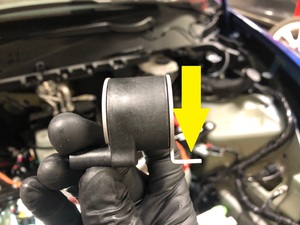

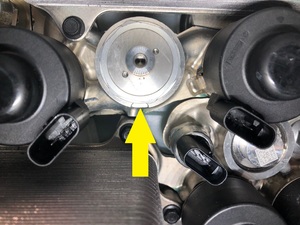

将液冷冷凝器切断阀线圈锁片与切断阀正确对齐。
提示：推荐使用以下工具：
- 迷你棘轮钻头套件
- 棘轮/扭矩扳手
连接电子膨胀阀蒸发器连接器。

注
卡入锁片。
连接电子膨胀阀冷却器连接器。

注
卡入锁片。
连接 LH 电子膨胀阀驾驶室冷凝器连接器。

注
卡入锁片。
连接 RH 电子膨胀阀驾驶室冷凝器连接器。

注
卡入锁片。
连接高压 PT 过冷式传感器连接器。

注
卡入锁片。
连接液冷冷凝器切断阀连接器。

注
卡入锁片。
连接电子膨胀阀液冷冷凝器锁定连接器。

注
卡入锁片。
连接电子膨胀再循环阀锁定电气连接器。

注
卡入锁片。
连接高压 PT 传感器连接器。

注
卡入锁片。
安装超级歧管至压缩机空调管路。请参阅空调管路 - 超级歧管至压缩机（拆卸和更换）。
