前照灯 - 调节 - 北美（工具法）
校正代码
17400150 0.15
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
注
本程序适用于此零件的原始版本。新车型已推出此零件的更新/地区专用全球更新版本，相应程序如下：
前照灯 - 调节（全球）（工具法）。
程序
- 将车辆停放在水平面上。
- 按照技术规格对 4 个轮胎充气。
- 亮起大灯。
- 清洁大灯。
- 在触摸屏上，点击，将车辆行驶高度设为“标准”。
- 在触摸屏上，点击 ，启用“Jack 模式”。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆下前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
- 将大灯测试仪放置在距离左侧大灯前方约 30 厘米处。
- 将大灯测试仪工具的高度调至离地 ~27.5 英寸（70 厘米），与大灯的中心点对齐。
- 将大灯测试仪连接到插座，然后启动大灯测试仪。
-

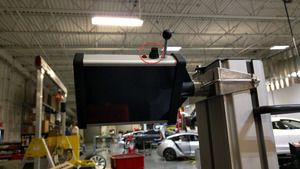

调节大灯测试仪基座上的旋钮，按照测试仪上的气泡式水平仪的指示，让测试仪处于水平状态。
注气泡必须完全位于中央圆环内，才能准确校准大灯。
-

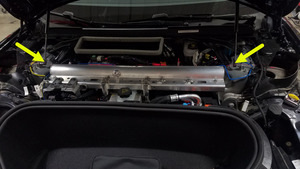

启动测试仪顶部旁边的校准激光器，然后按需转动测试仪，将激光器对准前备箱盖的两侧支柱底座。
- 在大灯测试仪工具上，选择 Test US，然后选择 Applications > Free Test。
- 在大灯测试仪工具上，选择 Headlight，然后使用 + 或 - 按钮将大灯类型更改为“VOR”。
- 在大灯测试仪工具上，选择 Light，然后使用 + 或 - 按钮将车灯类型更改为“LED”。
- 选择“OK”，然后再次按下“OK”继续进行雾灯设置。
- 在大灯测试仪工具上，选择 Laser 以启动大灯激光器辅助工具。
-
在大灯测试仪工具上，选择 Left low beam，然后选择屏幕底部附近的 Low beam。
注屏幕底部的“L”和“R”指示灯与灯位相反。例如，“L”位于右侧，而“R”位于左侧。
-
调节大灯激光器辅助十字准星，使其对齐左侧大灯上的垂直与水平标记。
注或在左侧大灯前放置一张纸，然后调节测试仪，将大灯激光器辅助十字准星放置在纸张上最亮的点上。
- 在大灯测试仪工具上，选择 Laser 以关闭大灯激光器辅助工具。
-

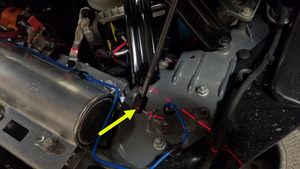

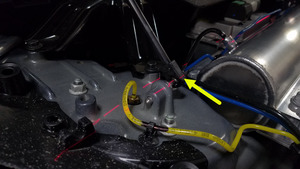

使用大灯调整螺钉调整左侧近光灯水平。目标 0.00" +/- 1.0"
- 在大灯测试仪工具上，选择 Save 以记录结果。
- 对右侧大灯重复第 9 步至第 23 步。
- 再次选择 Save 以查看测试结果。
- 安装前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 将大灯测试仪工具从车辆上移开，关闭前备箱。
- 在触摸屏上，点击，禁用“Jack 模式”。
