玻璃 - 车顶 - 固定（拆卸和更换）
10205002 1.02
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 8 月 28 日：更新了安装步骤。
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
拆卸
- 拆下 A 柱左侧中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆卸仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆卸左侧 A 柱上饰板。请参阅 饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 拆下驾驶位遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
- 对车辆的右侧重复第 1 步至第 4 步。
- 拆卸后视镜。请参阅镜 - 后视（拆卸和更换）。
- 拆下摄像头上盖板。请参阅 上盖 - 后视镜（拆卸和更换）。
- 拆下 B 柱右侧上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
-
推开左侧后衣帽钩。
-
撬开以松开固定左侧后衣帽钩螺钉盖板的锁片（2 个）。
-
拆下将左侧后衣帽钩固定到顶篷的螺钉。
提示： 推荐使用以下工具：
- 梅花 T25 套筒
- 对车辆的右侧重复第 8 步至第 11 步。
- 放倒第二排左侧座椅靠背。
- 拆下后备箱行李架。请参阅行李架 - 后备箱（拆卸和更换）。
-
松开固定左侧 C 柱上部饰板的卡子（7 个），然后将饰板放置一旁。对右侧饰板重复此步骤。
-
拆下将顶篷固定到车身的螺栓（2 个）。
注螺栓位于顶篷的左侧和右侧。提示： 推荐使用以下工具：
- 10 毫米套筒
-
松开将顶篷固定到车身的卡子（18 个）和挂钩（2 个）。
注松开时，顶篷将由系带（8 根）支撑；向上并向内推动，将衣帽钩总成上的挂钩从车身上松开。
- 关闭掀背尾门。
-
用遮蔽胶带覆盖掀背尾门的纵梁和前角。
-
测量并记录固定车顶玻璃与挡风玻璃、车身侧面和背光灯玻璃之间间隙的信息。
注测量数据将用于新玻璃的安装。
- 打开掀背尾门。
-
使用遮蔽胶带以保护顶篷。
- 准备一副 T 柄扳手以及 6 英尺长的方形线。
-
将工具嵌入后部角落的固定车顶玻璃聚氨酯。
-
连接方形线，回拉工具，让其穿过进入车辆。
-
将方形线插入一把 T 柄扳手。
-
固定第二个 T 柄扳手。
-
在助手的帮助下，使用 T 柄扳手切割将固定车灯玻璃连接到车身的聚氨酯。
注在 XM 天线、车顶行李架块和 B 柱周围支架的螺栓附近时，需谨慎。
-

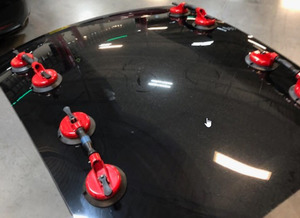

在助手的帮助下，在四角将吸盘吸到车顶玻璃上。
-
在助手的帮助下，从车上拆下固定车顶玻璃。
注根据当地规定将其丢弃。
-
使用刮刀清除车身上的旧聚氨酯。
注确保残留聚氨酯的厚度不超过 1 毫米。
-
清除车身上的基线和任何其他碎屑。
-
使用 IPA 湿巾清洁背光灯玻璃顶。
注风干一分钟。
-
换下在拆卸或清洁过程中损坏的任何车身塞或胶带。
-
检查 XM 天线，确保其牢固且海绵未损坏。
注如有损坏，请根据需求进行更换。
-
放开车身的系绳夹（6 个）。
提示： 推荐使用以下工具：
- #2ZPP2 - GearWrench牌推销钳
安装
-
将吸盘固定至固定车顶玻璃处。
-
在助手的帮助下，将掀背尾门玻璃安置于车身处，进行快速适配。
-
确保间隙均保持在可接受范围内。
注如果玻璃太高，则可能需要裁切或拆下网垫。
-

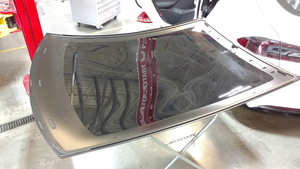

在助手的帮助下，拆下车顶玻璃并将其倒置在支架上。
-
移除气囊上的保护胶带。
-
用异丙醇清洁玻璃接合面，等待 1 分钟以便表面风干。
-
将底漆涂抹到车身的聚氨酯处，以及在清除时被损坏的所有区域。
注如果车辆装有车顶支架锚固件，则应在车顶支架内侧涂抹底漆。如果车辆未配备车顶行李架支架，则底漆应喷涂在车顶行李架支架安装孔外侧。底漆至少风干 1 分钟。
-
检查更换的车顶玻璃是否有厚的聚氨酯压条。
- 旧版车顶玻璃上有较厚的挤压聚氨酯珠，继续前应去除较厚的挤压聚氨酯珠。
- 较新的车顶玻璃没有厚挤压聚氨酯珠，请继续执行下一步。
-
准备好聚氨酯和带 8 毫米宽、14 毫米深喷嘴的填缝枪。
-
将聚氨酯涂抹至车身处。
- 如果车辆装有车顶支架锚固件，聚氨酯应环绕车顶行李架的固定件内侧。
- 如果车辆没有安装车顶支架锚固件，聚氨酯应涂抹于锚安装孔的外侧。
-
在助手的帮助下，将固定车顶玻璃安装至车身，但勿将其固定。
注将车辆左侧玻璃前后角的基线对准车身。
-
将新密封件放置于挡风玻璃密封件下方的玻璃前部。
注必要时，使用饰板工具将车顶玻璃密封条固定在挡风玻璃密封条下方的合适位置。
-
就位后，将玻璃按压至车身。
注如有需要，可在前部使用沙袋。
-
检查掀背尾门玻璃、挡风玻璃和车身两侧的间隙和平整度是否符合 CVIS 规范，并根据需要进行调整。
-
从固定车顶玻璃上拆下吸盘。
-
撕下气囊上的保护胶带。
-
将系绳夹固定在顶篷上。
注确保每个夹子正确就位时发出了咔嗒声。
-
松开将顶篷固定到车身的螺钉（18 个）和挂钩（2 个）。
注向上向外推动衣帽钩，将其固定在衣帽钩总成顶部的车身边缘处。
-
安装将顶篷固定到车身的螺栓（2 个），螺栓弃用。
3 Nm (2.2 lbs-ft)注螺栓位于顶篷的左侧和右侧。提示： 推荐使用以下工具：- 10 毫米套筒
-
将 C 柱右侧上部饰板放置于车身，安装将饰板固定到车身的卡子（7 个）。对车辆左侧 C 柱上部饰板重复此步骤。
注更换所有受损的卡子。
- 安装后行李箱行李架。请参阅行李架 - 后备箱（拆卸和更换）。
- 关闭掀背尾门。
-
安装将右侧后衣帽钩固定到顶篷的螺钉。2.5 Nm (1.8 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
-
安装右侧后部衣帽钩螺钉盖板。
-
推动以打开右侧后衣帽钩。
- 对车辆的左侧重复第 23 步至第 25 步。
- 安装右侧及左侧 B 柱上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
-
扶起第二排左侧座椅靠背。
注拆下座垫保护装置（如有）。
- 安装摄像头上盖板。请参阅 上盖 - 后视镜（拆卸和更换）。
- 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
- 安装副驾位遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
- 安装右侧 A 柱上部饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 安装 A 柱右侧中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 对车辆的左侧重复第 31 步至第 34 步。
- 安装摄像头下盖。请参阅摄像头盖 - 下部（拆卸和更换）。
