闩锁 - 座椅靠背 - 第二排座椅 - LH（拆卸和更换）

校正代码 13055902 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2024 年 2 月 21 日：添加了“请勿执行右侧闩锁更换程序”的说明。
Informational PurposesAn informational icon, calling your attention
注
请勿对车辆右侧执行本程序。右侧座椅靠背闩锁是不可维修零件。

拆卸

  1. 打开左侧车门，降下左侧车窗。
  2. 将驾驶位座椅向前移动。
  3. 拆下第二排左侧座椅背板。请参阅 背板 - 第二排座椅 - LH（拆卸和更换）
  4. 拆下第二排左侧座椅侧盖板。请参阅盖板 - 侧 - 座椅靠背 - 第二排 - LH（拆卸和更换）。
  5. 拆下第二排左侧头枕。请参阅 头枕 - 第二排 - LH（拆卸和更换）
  6. 拆卸第二排左侧靠背头枕导件。
    Informational PurposesAn informational icon, calling your attention
    注
    抬起头枕导管的锁片，将头枕导管从框架总成中滑出。将带调整按钮的导套安装在内侧。
  7. 断开第二排左侧靠背线束，然后松开将线束固定到靠背的夹子。
  8. 将第二排左侧座椅扶起至与地面垂直位置，但不要锁上座椅靠背。
  9. 松开将第二排左侧座椅背垫固定至座椅总成的卡子（4 个）。
  10. 拆卸将第二排左侧座椅肩部塑料饰板固定到座椅总成的卡子（3 个）。
  11. 松开将第二排左侧座椅肩部塑料饰板连接到框架总成的卡子（5 个），然后部分松开肩部塑料饰板并放在一旁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保折叠开关线束和连接器没有被过度拉动。用塑料饰板工具或车间毛巾将饰板从座椅框架上取下。
  12. 拉动红色锁片，松开连接器锁，然后断开第二排左侧座椅靠背闩锁电气连接器。

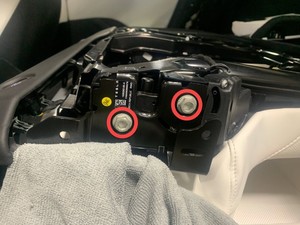

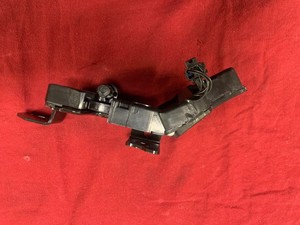

  13. 拆卸将第二排左侧座椅靠背闩锁固定到座椅总成的螺栓（2 个），然后将闩锁从车辆上拆下。
    20 Nm (14.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒

安装

  1. 将第二排左侧座椅靠背闩锁放置到座椅总成上，然后安装将闩锁固定到座椅的螺栓（2 个）。
    20 Nm (14.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
  2. 连接第二排左侧座椅靠背闩锁电气连接器，然后接合连接器锁。
  3. 将第二排左侧座椅肩部塑料饰板放置到座椅总成上，然后夹紧将饰板连接到座椅总成的卡子（5 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    取出塑料饰板工具或车间毛巾。确保折叠开关线束和连接器放置正确。
  4. 安装将第二排左侧座椅肩部塑料饰板固定到座椅总成的卡子（3 个）。
  5. 安装将第二排左侧座椅背垫固定到座椅总成的卡子（4 个）。
  6. 放倒第二排左侧座椅。
  7. 安装第二排左侧座椅靠背的左右侧头枕导轨。
    Informational PurposesAn informational icon, calling your attention
    注
    将头枕导管滑入座椅靠背框架。确保头枕导管锁片完全啮合。将带调整按钮的导套安装在内侧。
  8. 安装第二排左侧座椅头枕。请参阅 头枕 - 第二排 - LH（拆卸和更换）。
  9. 安装第二排左侧座椅靠背侧盖板。请参阅盖板 - 侧 - 座椅靠背 - 第二排 - LH（拆卸和更换）。
  10. 安装第二排左侧座椅背板。请参阅 背板 - 第二排座椅 - LH（拆卸和更换）
  11. 将驾驶座椅移回原位。
  12. 升起左侧车窗并关闭左侧车门。
