三通冷却液阀 - 散热器旁路（拆卸和更换）

校正代码 18306102 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

举升并支撑车辆

注
将空气悬架设置为“千斤顶模式”；将提升臂垫放在车辆的千斤顶垫上；不要将提升臂垫放在电池或纵梁下，如红色所示。
打开前备箱盖

注
操作如下：Center Display > Controls > Frunk Open

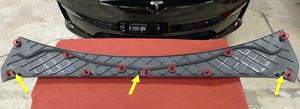

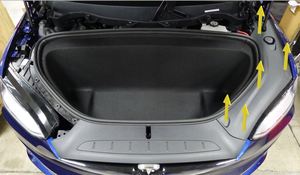

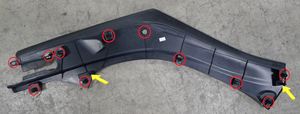

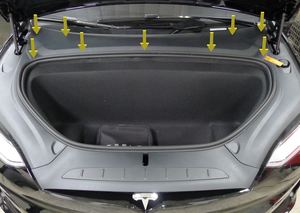

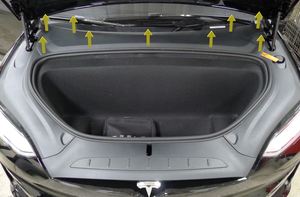

拆下前备箱后部挡板

注
11 个卡子，2 个固定销

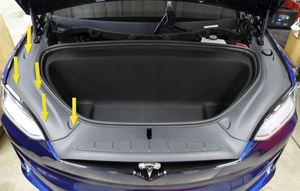

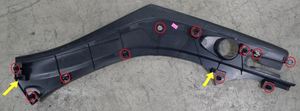

拆下前备箱右侧挡板

注

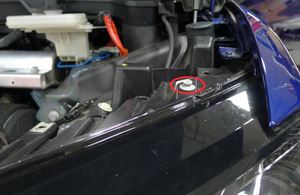

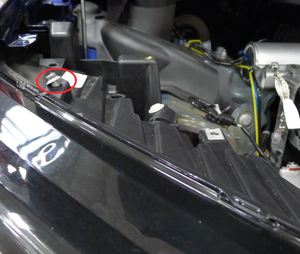

11 个卡子，2 个固定销；先拆下铰链盖板上的雨刷夹；注意前照灯处的卡子。

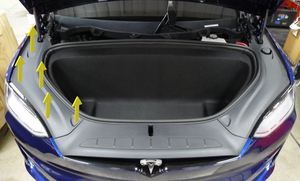

拆下前备箱左侧挡板

注
11 个卡子，2 个固定销；先拆下铰链盖板上的雨刷夹；注意前照灯处的卡子。

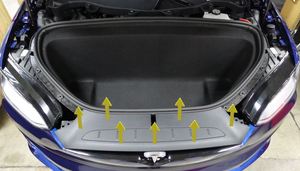

拆下前备箱前挡板

注
12 个卡子，3 个固定销

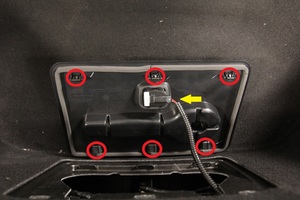

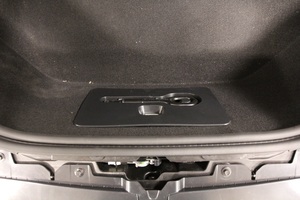

拆下前备箱检修板

注
3 个卡子，3 个挂钩，1 个连接器

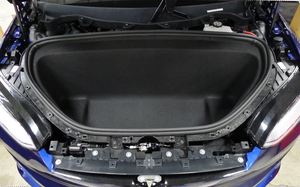

拆下前备箱地毯

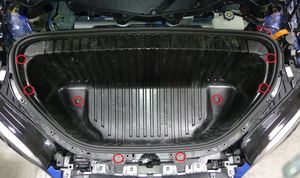

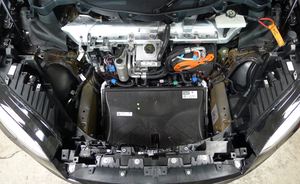

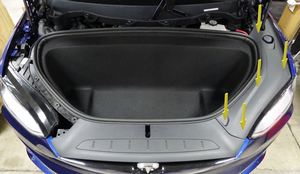

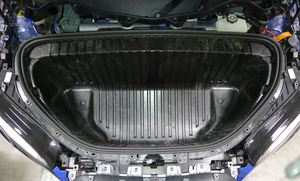

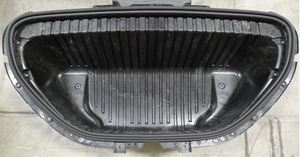

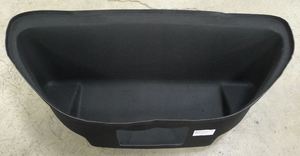

拆下前备箱总成

注
8 个螺栓，10 mm，5 Nm
通过中央显示器关闭车辆电源

注
操作如下：Controls > Safety & Security > Power Off

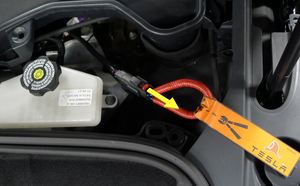

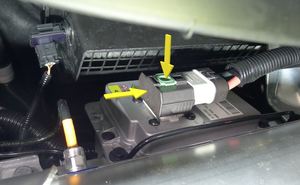

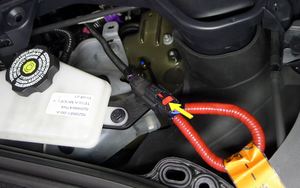

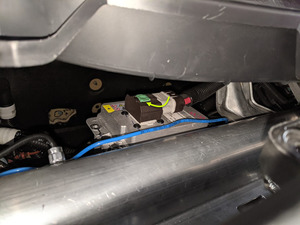

断开低压电池连接器和紧急响应回路

注
2 个连接器；提起并松开绿色锁片；向外拉动黑色连接器锁以断开连接；松开紧急响应回路上的红色锁片

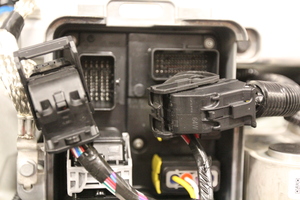

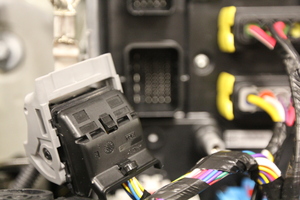

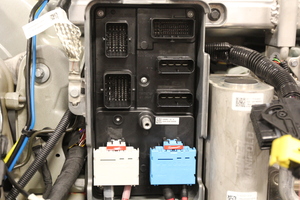

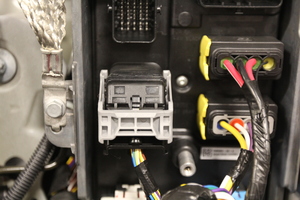

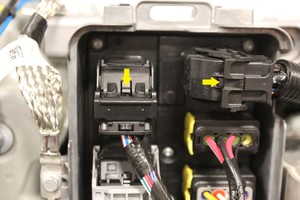

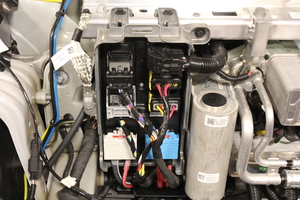

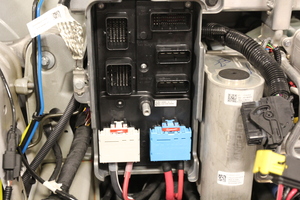

松开前控制器的上部连接

注
2 个锁止连接器；推入锁片，抬起控制杆即可松开

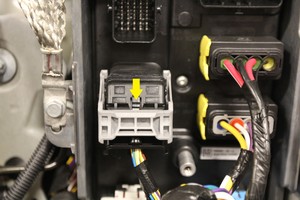

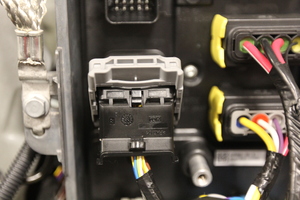

松开前控制器的左侧中间连接

注
1 个锁止连接器；推入锁片，抬起控制杆即可松开

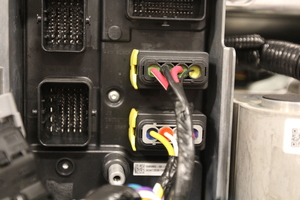

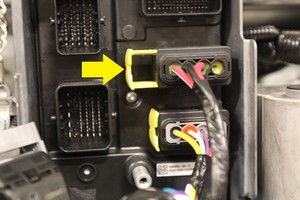

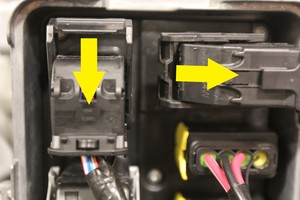

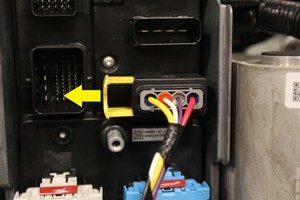

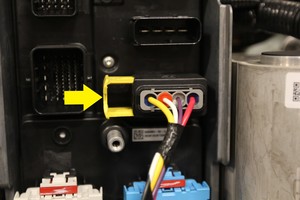

松开前控制器的右侧中间连接

注
2 个锁止连接器；向外滑动锁止机构即可松开

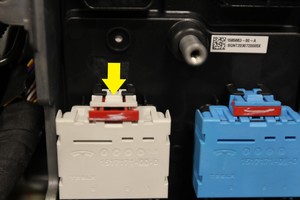

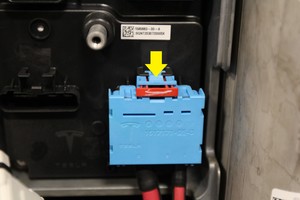

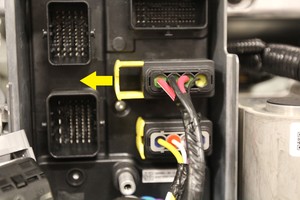

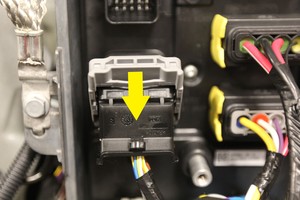

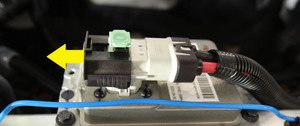

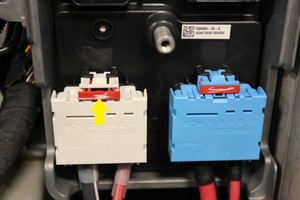

松开前控制器的下部连接

注
2 个锁止连接器；向外滑动红色锁片即可松开

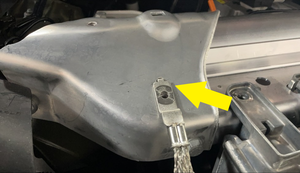

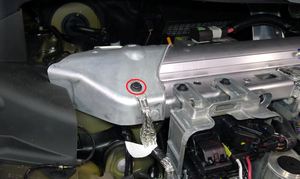

拆下固定前控制器接地线的螺栓

注
1 个螺栓，10 毫米，10 Nm

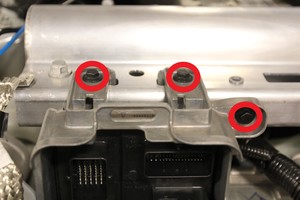

拆卸用于固定前控制器的螺栓

注
3 个螺栓，10 毫米，10 Nm

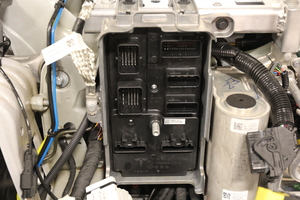

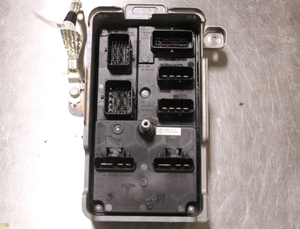

将前控制器从车辆上拆下

注
2 个定位锁片，1 条接地线缆

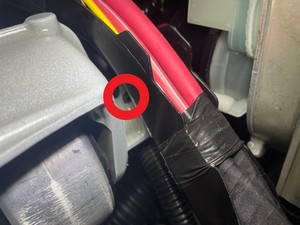

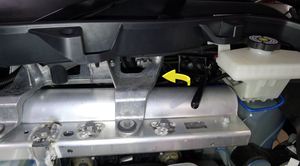

从车身上松开前备箱线束卡并置于一旁

注
1 个树形头卡子；将线束固定在侧边
完全升起车辆，然后将举升机降低至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
拆下用于固定前流线型护板的卡子

注
5 个推拉式卡子

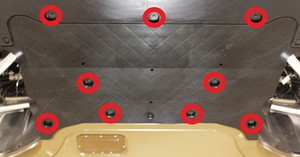

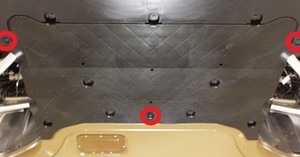

拆下用于固定前流线型护板的螺栓，并将前流线型护板从车辆上拆下

注
9 个螺栓，10 毫米，6 Nm

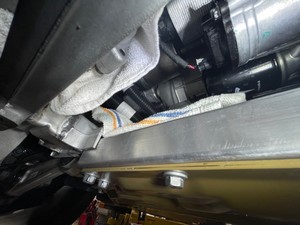

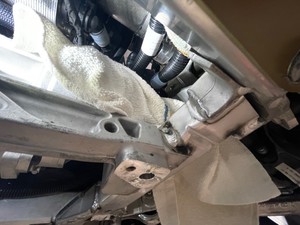

在三通阀下方放置吸收材料

注
盖上转向器和前部防滑板，防止液体积聚

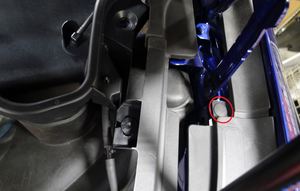

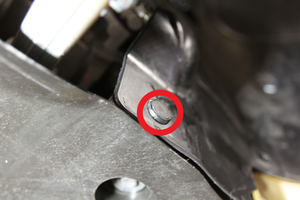

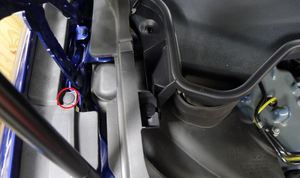

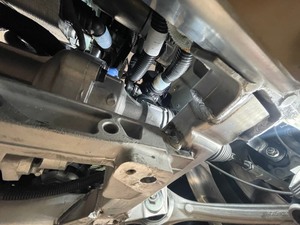

取下将三通阀固定到车身的下螺母

注
1 个螺母，10 mm，6 Nm
降下车辆，直至轮胎接触到地面

注
将举升机升离锁止位，然后固定住解锁杆，使锁具在降下车辆时保持活动自如

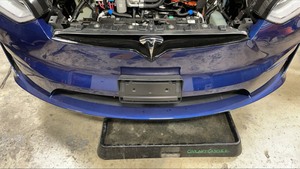

在车辆前部下方放置冷却液收集器

注
放在适当位置以收集所有流失的冷却液

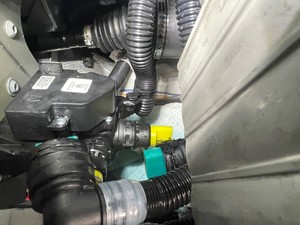

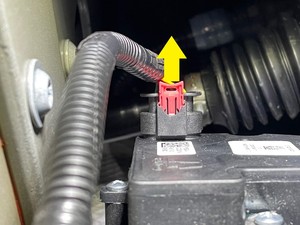

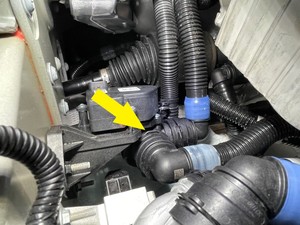

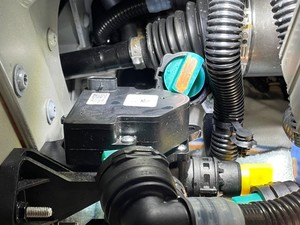

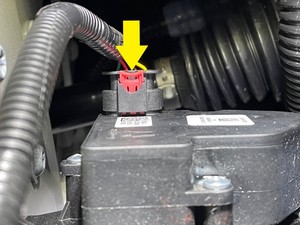

松开三通阀连接

注
1 个锁止连接器；松开红色锁片并向外滑动以断开连接

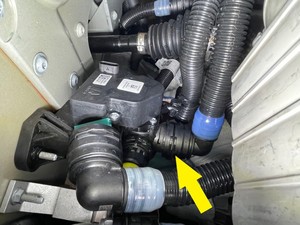

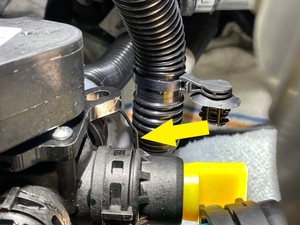

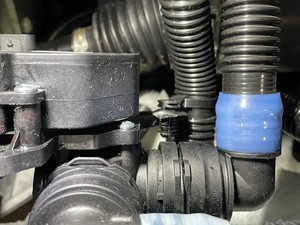

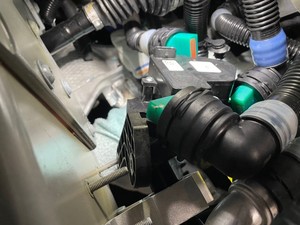

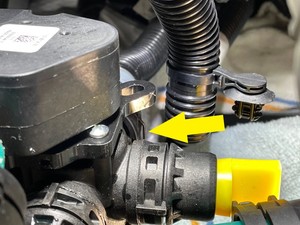

从三通阀上取下冷却液软管

注
1 个树形头卡子

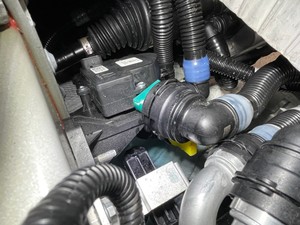

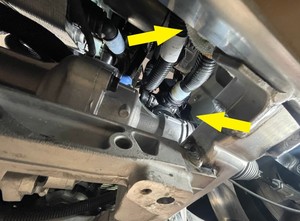

从三通阀处拆下电池散热器进水软管

注
1 个软管夹，2 个塞子；堵住软管两端
从三通阀处拆下电池散热棒回水软管

注
1 个软管夹，2 个塞子；堵住软管两端
从三通阀处拆下三通阀至高压电池组软管

注
1 个软管夹，2 个塞子，如有要求可塞住软管两端

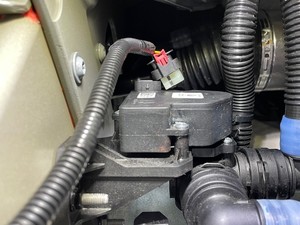

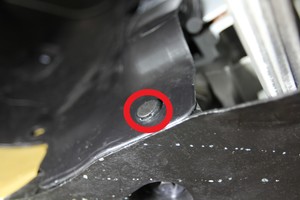

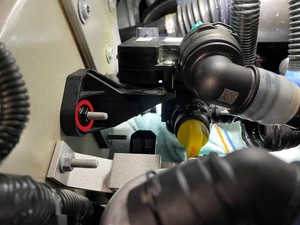

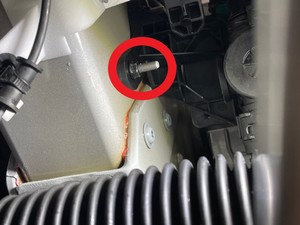

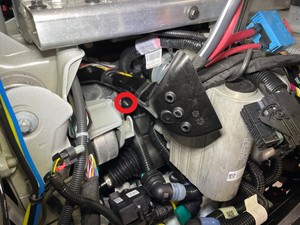

拆下顶部其他固定三通阀的螺母

注
1 个螺母，10 mm，6 Nm

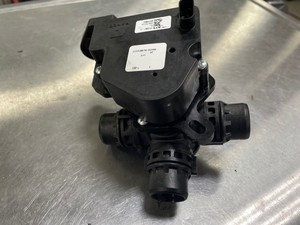

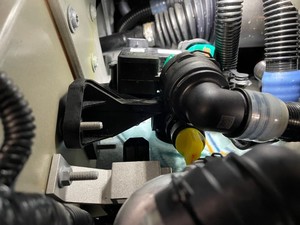

从车辆上拆下三通阀

注
将三通阀中的螺柱分拆

安装

将三通阀安装在车辆上

注
装入螺母，紧固件留待后续操作安装
安装将三通阀固定到车身的顶部螺母

注
1 个螺母，10 mm，6 Nm
将三通阀到高压电池组软管固定至三通阀

注
1 个软管夹，2 个软管塞；拆下所有塞子并固定软管；进行推拉推测试
将电池散热棒回水软管固定至三通阀

注
1 个软管夹，2 个软管塞；拆下所有塞子并固定软管；进行推拉推测试
将电池散热器进水软管固定至三通阀

注
1 个软管夹，2 个软管塞；拆下所有塞子并固定软管；进行推拉推测试
将冷却液软管夹固定至三通阀上

注
1 个树形头卡子
固定三通阀连接

注
1 个锁止连接器；固定连接器并完全接合红色锁片
取走车辆下方的冷却液收集器
完全升起车辆，然后将举升机降至锁止位

注
将车辆设置到舒适的作业高度，务必在听到两侧的锁发出清脆的锁止声之后再降下，否则车辆可能会发生侧倾
安装将三通阀固定至车身的下螺母

注
1 个螺母，10 mm，6 Nm
从三通阀下方移出吸收材料

注
移除吸收材料并清理多余残留
向前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的紧固件

注
9 个螺栓，10 毫米，6 Nm
安装用于固定前流线型护板的卡子

注
5 个推拉式卡子
降下车辆，直至轮胎接触到地面

注
将举升机升离锁止位，然后固定住解锁杆，使锁具在降下车辆时保持活动自如
将前备箱线束放回原位，并固定卡子

注
1 个树形头卡子

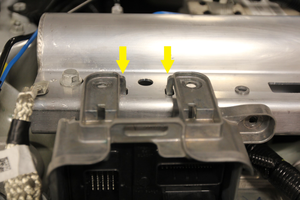

放置前控制器以便安装，然后放置好接地线

注
2 个定位锁片，1 条接地线
安装用于固定前控制器的螺栓

注
3 个螺栓，10 mm，10 Nm。从侧面螺栓开始安装
安装用于固定前控制器接地线的螺栓

注
1 个螺栓，10 毫米，10 Nm

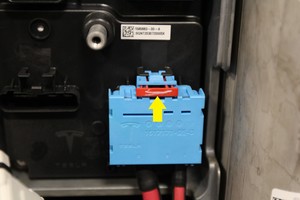

固定前控制器的下部连接

注
2 个锁止连接器；接合红色锁片
固定前控制器的右侧中间连接

注
2 个锁止连接器；确认黄色锁片已完全打开；固定连接器，锁止机构将开始接合
固定前控制器的左侧中间连接

注
1 个锁止连接器；确认控制杆已完全打开；固定连接器，控制杆将开始接合
固定前控制器的上部连接

注
2 个锁止连接器；确认控制杆已完全打开；固定连接器，控制杆将开始接合

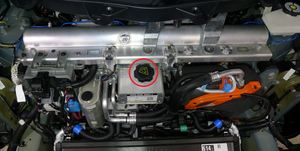

拆卸冷却液罐罐盖

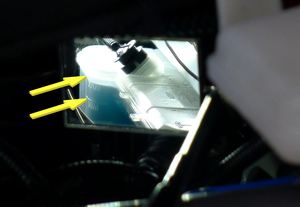

加注冷却液至正确液位

注
确保液位加注至 Max 线处
连接紧急响应回路和低压电池连接器

注
2 个连接器；先固定好紧急响应回路；将低压电池放置好，再向内推动黑色连接器锁以进行固定；低压电池完全就位后，固定上部锁片
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGE
via Toolbox: (link)via Service Mode:
Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
Thermal ➜ Coolant System ➜ Coolant Purge Start
via Service Mode Plus:
Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
注
确保车辆未处于行驶状态。将车辆置于行驶状态将停止此例行程序。

尽管出现停止消息，但例程仍在运行。

冷却液泵将发出声音。

整个测试持续约 10 分钟。

按要求监测液位。
检查冷却液液位，必要时加满

注
确保液位位于 Max 线处；按需求加满
安装冷却液罐罐盖
选择 “Actions/Autodiag”，然后搜索 “Thermal”
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCE
via Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
注
完成后，选择窗口右上角的“X”关闭。如果温度测试失败，请参阅 https://toolbox.teslamotors.com/articles/206000。
安装前备箱总成

注
8 个螺栓，10 mm，5 Nm
安装前备箱地毯

注
确认地毯妥善固定到密封下方
安装前备箱检修板

注
3 个卡子，3 个挂钩，1 个连接器
安装前备箱前挡板

注
12 个卡子，3 个固定销
安装前备箱左侧挡板

注
11 个卡子，2 个固定销
安装前备箱右侧挡板

注
11 个卡子，2 个固定销
安装前备箱后部挡板

注
11 个卡子，2 个固定销
关闭前备箱盖
校准后车门。

注
若车辆触摸屏上弹出“需要校准”消息，请长按Calibrate，以校准后车门。
升起左前和右前车窗
关闭左前车门
