侧气囊 - 第二排 - RH（拆卸和更换）
校正代码
20012402 1.62
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸

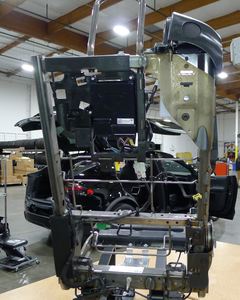

- 从车上拆下第二排右侧座椅总成。请参阅 座椅总成 - 第二排 - RH（五座）（拆卸和更换）。
- 拆下第二排右侧座垫分总成。请参阅 座垫次总成 - 第二排座椅 - RH（五座）（拆卸和更换）
-

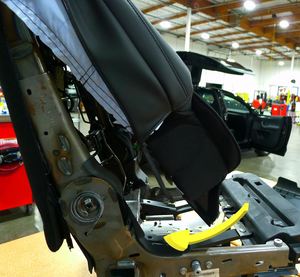

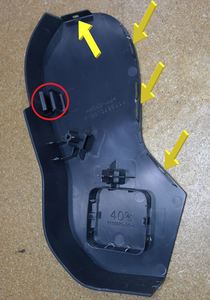

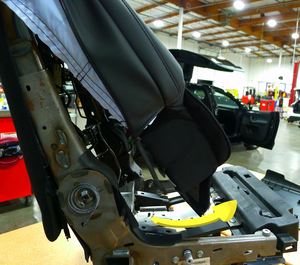

松开将第二排右侧座椅内侧铰链盖连接到座椅总成的卡子和锁片（4 个），然后从总成上拆下盖板。
注将盖子从座椅总成上拉开以松开卡子，然后从底部向上松开锁片。
-

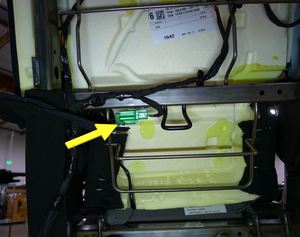

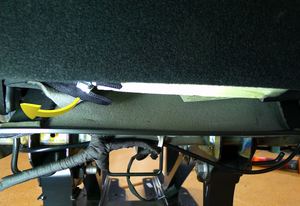

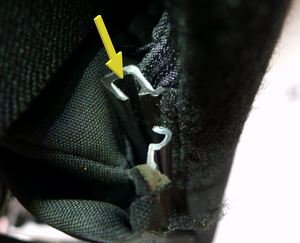

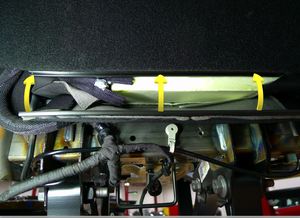

松开用于将右侧第二排座椅靠背罩固定到座椅总成上的 J 型钩。
-

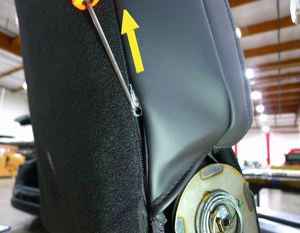

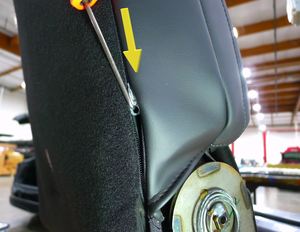

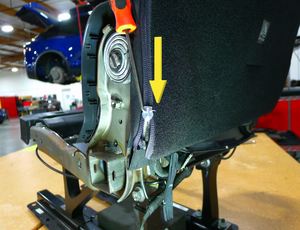

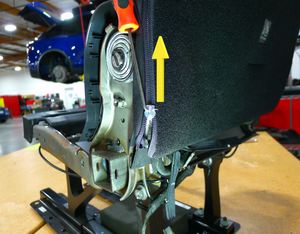

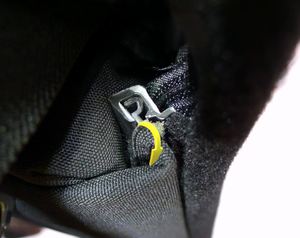

拉开右侧第二排座椅靠背罩左右侧拉链。

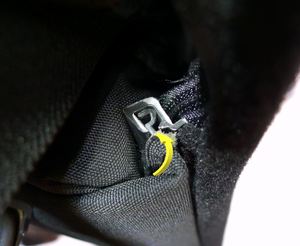

注拉链两头藏在靠背罩下面。提示： 使用长凿可更快拉开拉链。
-

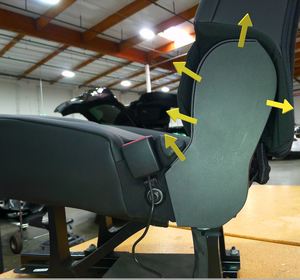

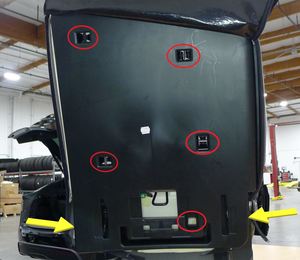

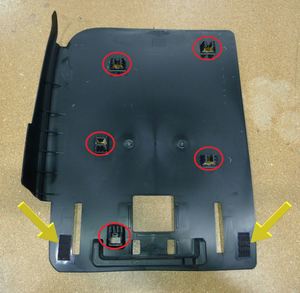

松开将塑料座椅靠背饰件固定到右侧第二排座椅总成的卡子（5 个）和 Velcro 扣带（2 个），然后从总成上拆下饰件。

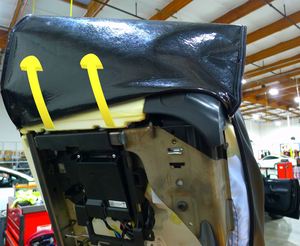

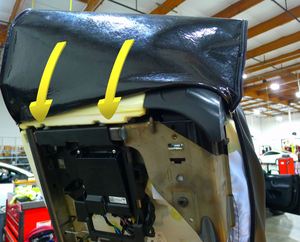

注将靠背罩折叠到头枕上，以便于操作。
-

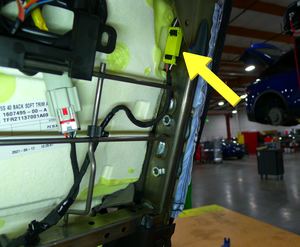

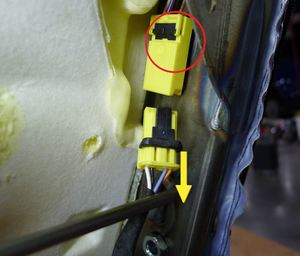

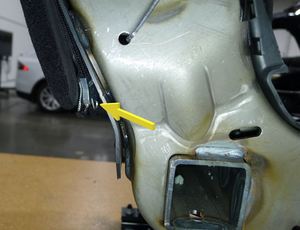

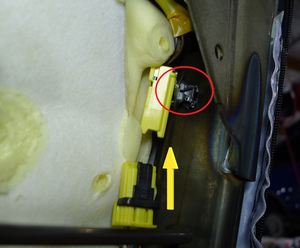

断开右侧第二排座椅加热器和侧面气囊电气连接器（2 个），然后松开用于将侧面气囊连接器固定到靠背骨架上的卡子。
-

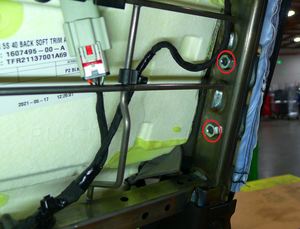

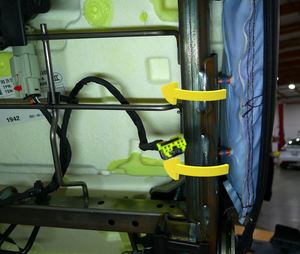

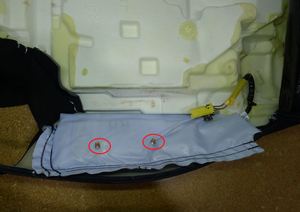

拆下并丢弃将第二排右侧侧气囊固定到座椅总成的螺母（2 个），然后将气囊从座椅总成上松开。
20 Nm (14.7 lbs-ft)注将侧气囊从靠背框架上拉开，并取下安装螺柱。提示： 推荐使用以下工具：- 13 毫米套筒
-

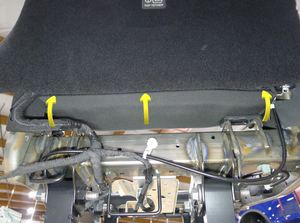

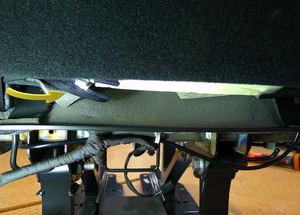

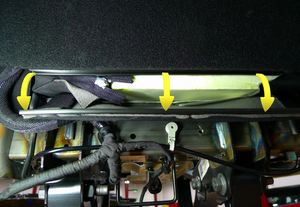

将第二排右侧座椅靠垫的下部从座椅框架上松开。
注移动线束和拉紧板，使其通过座椅靠背框架。
-

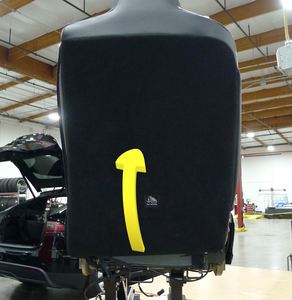

抬起右侧第二排座椅靠背饰件总成，将其从靠背骨架上释放出来。
-

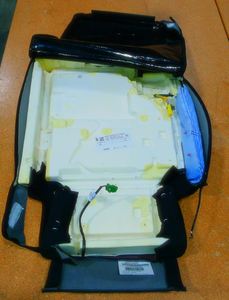

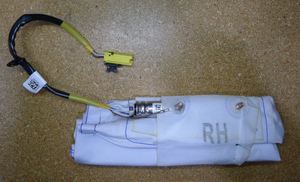

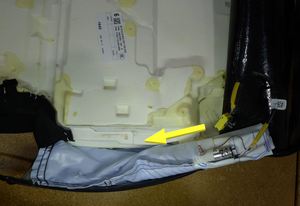

从座垫总成上松开右侧第二排侧气囊的安装螺栓，然后将气囊滑出，从总成上取下。
注将气囊的安装螺柱从座垫上分离出来并滑出
安装
-
将右侧第二排侧气囊滑入座垫，然后通过固定袋接合安装螺栓。
-
将右侧第二排座椅的椅背饰件总成从头枕支架上滑落到座椅控制器支架上。
-
将第二排右侧座椅靠垫的下部固定在座椅背架上。
注移动线束和拉紧板，使其通过座椅靠背框架。
-

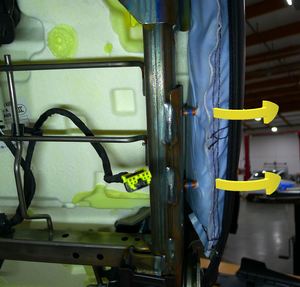

将右侧第二排侧气囊的安装螺栓穿过靠背框架，然后安装将气囊连接到靠背框架的新螺母（2 个）。20 Nm (14.7 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米套筒
-
固定将右侧第二排侧气囊连接器固定在靠背框架上的卡子，然后连接座椅加热器和侧气囊电气连接器（2 个）。
-
将塑料座椅靠背饰件放到右侧第二排座椅总成上，然后固定将饰件连接到总成的卡子（5 个）和 Velcro 扣带（2 个）。
-
拉上右侧第二排座椅靠背罩左右侧拉链。
注确保拉链两头藏在靠背罩下面。提示： 使用长凿可更快拉开拉链。
-
紧固用于将右侧第二排座椅靠背罩固定到座椅总成上的 J 型钩。
-
将右侧第二排座椅内侧铰链盖放置到座椅总成上，然后紧固用于将盖子固定到总成上的卡子和锁片（4 个）。
注将上部锁片向下滑动刀座椅框架上，然后紧固卡子和锁片。
- 安装第二排右侧座垫分总成。请参阅 座垫次总成 - 第二排座椅 - RH（五座）（拆卸和更换）
-
将第二排右侧座椅总成安装到车内。请参阅 座椅总成 - 第二排 - RH（五座）（拆卸和更换）。
注如果不更换座椅总成，就没有必要在安装后执行 "Service Redeploy" 例程。
