校正代码 21151001 0.96 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 打开左前车门

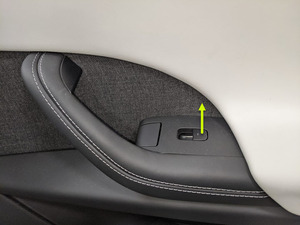

2. 降下左右前车窗
3. 打开右前车门

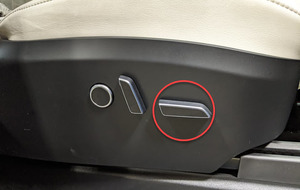

4. 将右前座椅后移

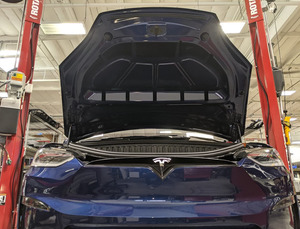

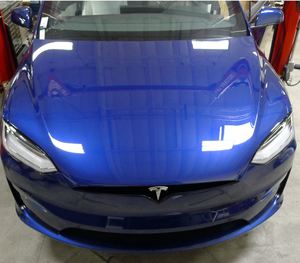

5. 打开前备箱盖
   注

   操作如下：center display > Controls > Frunk Open

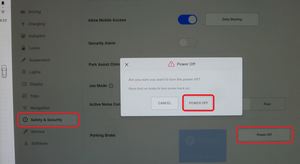

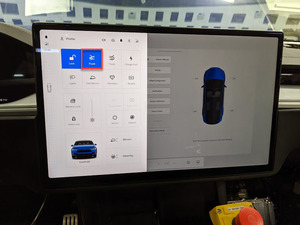

6. 在中央显示器上关闭车辆电源。
   注

   操作如下：Controls > Safety & Security > Power Off

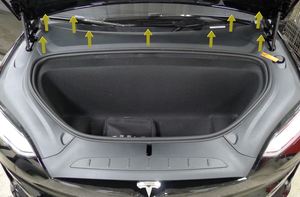

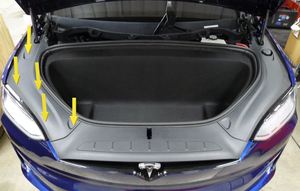

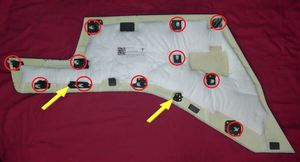

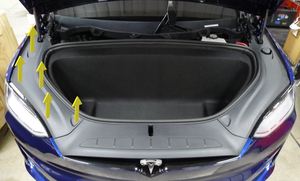

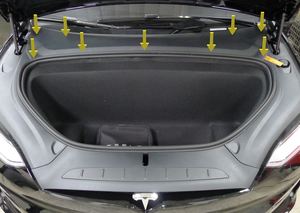

7. 拆下前备箱后挡板
   注

   11 个卡子，2 个定位销

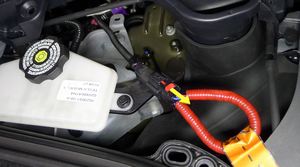

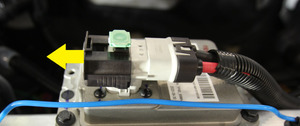

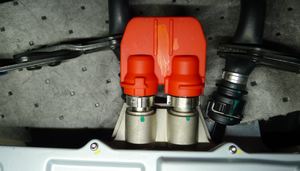

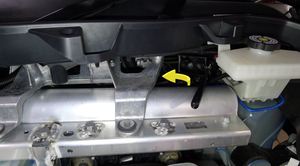

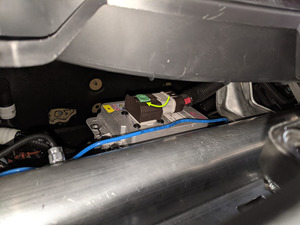

8. 断开低压电池连接器和紧急响应回路 (FRL)
   注

   2 个连接器；提起并松开绿色锁片，然后向外拉黑色连接器锁以断开连接，松开紧急响应回路 (FRL) 上的红色锁片

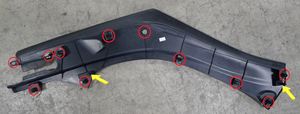

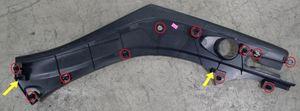

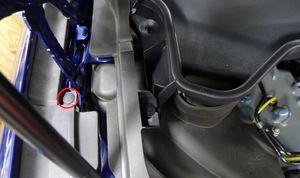

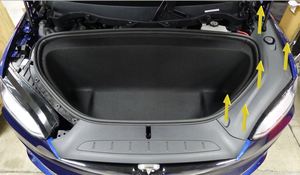

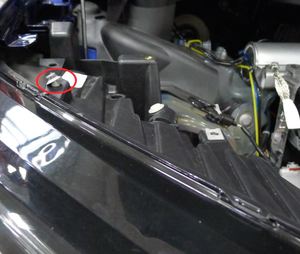

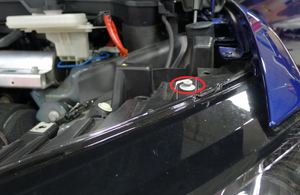

9. 拆下前备箱右侧挡板
   注

   11 个卡子，2 个定位销；先拆下铰链盖上的雨刷夹；注意前照灯处的卡子

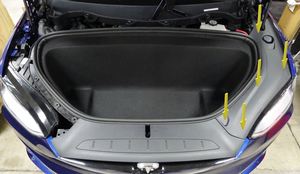

10. 拆下前备箱左侧挡板
    注

    11 个卡子，2 个定位销；先拆下铰链盖上的雨刷夹；注意前照灯处的卡子

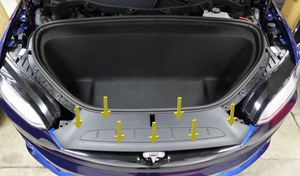

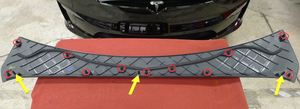

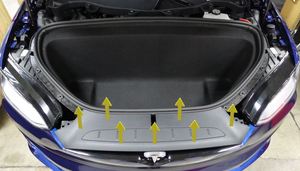

11. 拆下前备箱前挡板

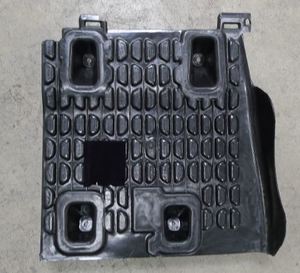

    注

    12 个卡子，3 个定位销

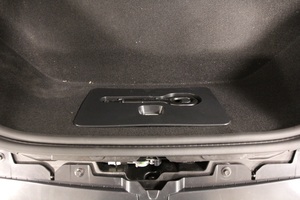

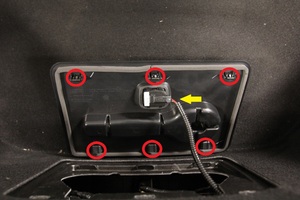

12. 拆下前备箱维修面板
    注

    3 个卡子，3 个挂钩，1 个连接器





13. 拆下前备箱地毯

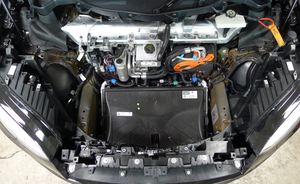

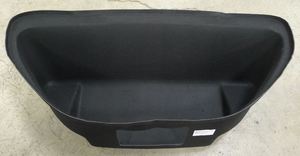

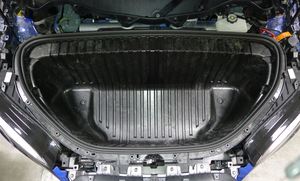

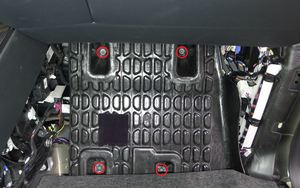

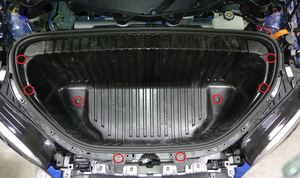

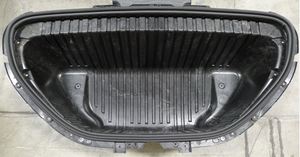

14. 拆下前备箱总成
    注

    8 个螺栓，10 mm，5 Nm

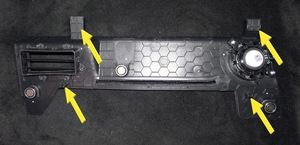

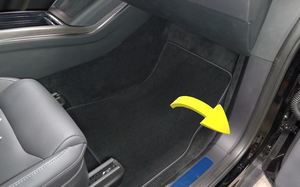

15. 拆下右前脚垫



16. 拆下右侧脚部空间盖板
    注

    3 个磁铁，1 个连接器，4 个定位销

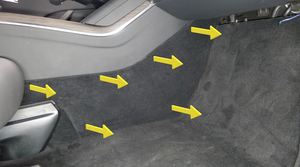

17. 拆下中控台右侧地毯
    注

    11 个卡子，2 个定位销

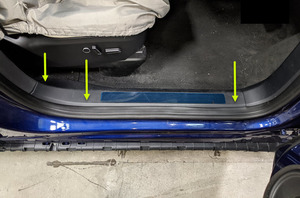

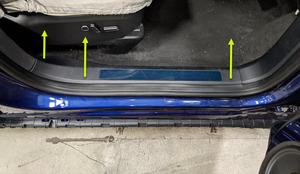

18. 拆下右前门槛板
    注

    5 个卡子

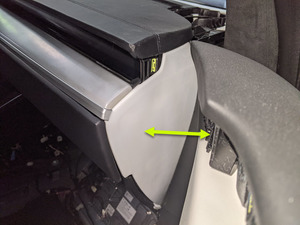

19. 拆下右侧仪表板端盖
    注

    3 个卡子

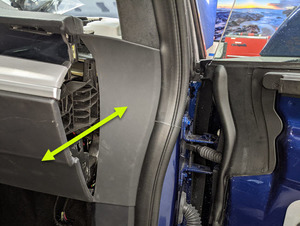

20. 拆下右侧 A 柱中间饰板
    注

    1 个卡子，1个定位卡子

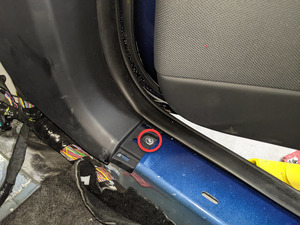

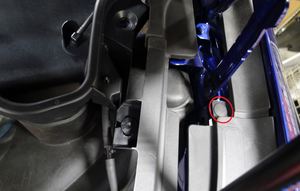

21. 拆下右侧 A 柱下饰板
    注

    1 个螺栓，T25，5 Nm，2 个卡子

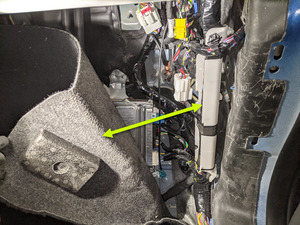

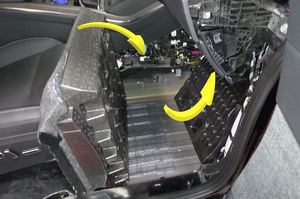

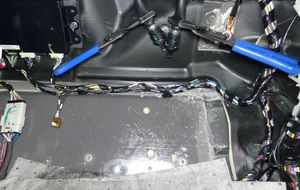

22. 将右侧前座舱地毯折叠到一旁，以便于检修

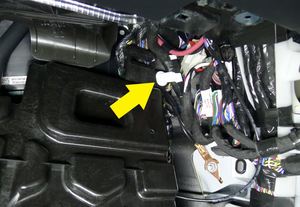

23. 从右侧脚踏板上松开线束
    注

    1 个卡子

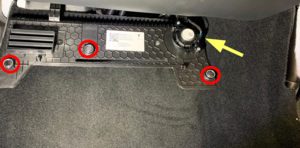

24. 松开右侧脚踏板
    注

    2 个螺栓，10 mm，5 Nm；2 个螺母，10 mm，5 Nm

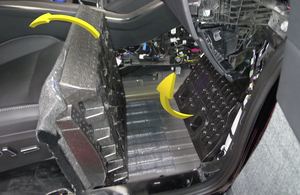

25. 拆下右侧脚踏板
    注

    折叠右侧主支撑地毯，然后旋转右侧脚踏板将其从车上拆下

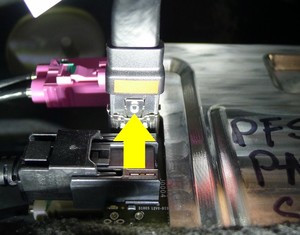

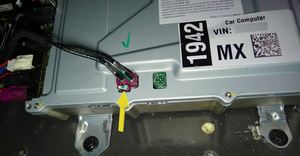

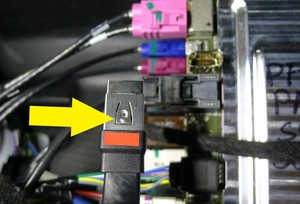

26. 松开游戏媒体控制单元 (MCU) 连接器
    注

    1 个连接器；将其拔出插座前，下压连接器下方的锁；拆卸时如未首先松开锁，可能会对印刷电路板总成 (PCBA) 造成损坏

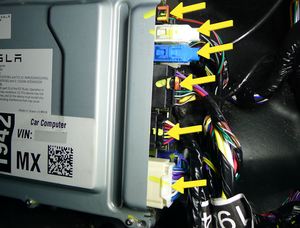

27. 松开连接模块的连接器
    注

    1 个连接器；拆卸前向后移动进行解锁

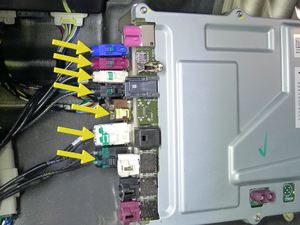

28. 松开娱乐主板左侧的连接器
    注

    6 个连接器；连接器拆下前应先解锁

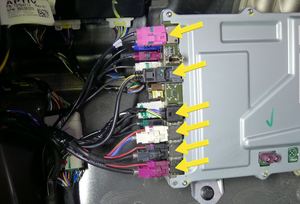

29. 松开接入点 (AP) 主板左侧的连接器
    注

    7 个连接器；连接器拆下前应先解锁





30. 松开娱乐主板右侧的连接器
    注

    6 个连接器；连接器拆下前应先解锁

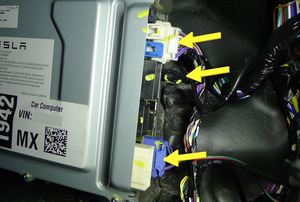

31. 断开接入点 (AP) 主板右侧的连接器
    注

    3 个连接器；连接器拆下前应先解锁

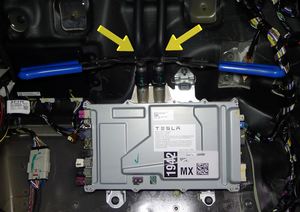

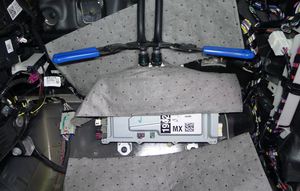

32. 将冷却液软管卡箍安装到冷却软管上
    注

    2 根软管；在车载电脑周围放置冷却液吸收垫或抹布

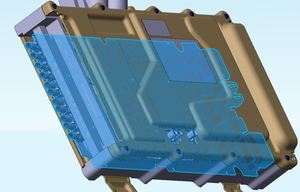

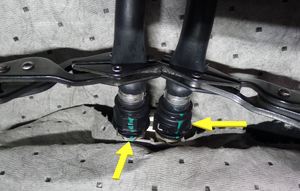

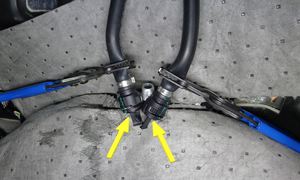

33. 从车载电脑冷却板总成上松开冷却液软管
    注

    2 个弹簧锁；在软管和车载电脑上安装冷却液插头

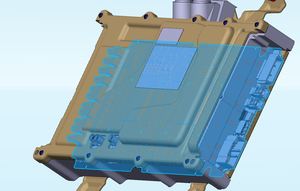

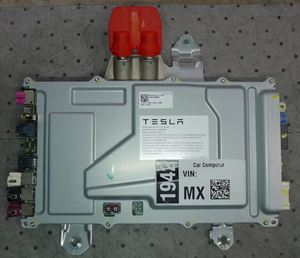

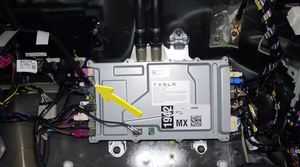

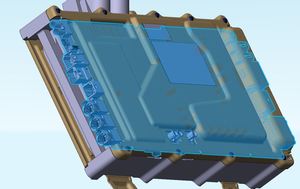

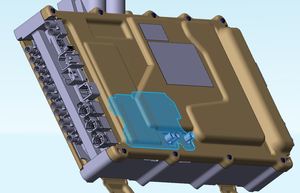

34. 从车上拆下车载电脑
    注

    2 个螺栓，10 mm，7 Nm；1 个螺母，10 mm，8 Nm；清除车内残留的冷却液





35. 将车载电脑固定在车辆上
    注

    2 个螺栓，10 mm，7Nm，1 个螺母，10 mm，8Nm







36. 将冷却液软管固定到车载电脑冷却总成上
    注

    2 个弹簧锁；在车载电脑周围放置冷却液吸收垫或抹布，拆下冷却液塞，确保弹簧锁锁好并对每个软管接头进行拉推拉测试



37. 拆卸冷却液软管卡箍
    注

    2 根软管；移除吸收材料，清除残留冷却液，检查是否泄漏







38. 安装接入点 (AP) 主板右侧连接器
    注

    3 个连接器





39. 安装娱乐主板右侧连接器
    注

    6 个连接器





40. 安装接入点 (AP) 主板左侧连接器
    注

    7 个连接器





41. 安装娱乐主板左侧连接器
    注

    6 个连接器





42. 安装连接模块连接器
    注

    1 个连接器；连接器下滑动锁





43. 安装游戏媒体控制单元 (MCU) 连接器
    注

    1 个连接器；确认连接器已锁入插座

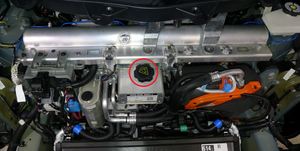

44. 拆下冷却液罐盖

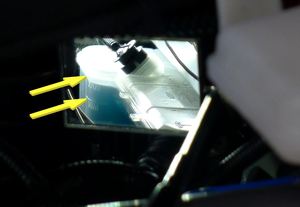

45. 检查冷却液液位，必要时加满
    注

    确保液位位于最高刻度线处，必要时加满





46. 连接紧急响应回路 (FRL) 和低压电池连接器
    注

    2 个连接器；先固定好紧急响应回路 (FRL)，然后将低压电池放置在连接处，再向内推动黑色连接器锁以进行固定。低压电池完全就位后，再卡入上部锁片





47. 安装右侧脚踏板
    注

    将右侧脚踏板面板旋入车内；向下折叠右侧主支撑地毯





48. 固定右侧脚踏板
    注

    2 个螺栓，10 mm，5 Nm；2 个螺母，10 mm，5 Nm



49. 将线束固定到右侧脚踏板
    注

    1 个卡子



50. 将右侧主地毯向后折叠到位



51. 安装右侧脚部空间盖板
    注

    3 个磁铁，4 个定位销，1 个连接器





52. 安装右侧 A 柱下饰板
    注

    1 个螺栓，T25，5 Nm，2 个卡子



53. 安装右侧 A 柱中饰板
    注

    1 个卡子，1 个定位卡子；检查挡雨条是否正确安装



54. 安装右侧仪表板端盖
    注

    3 个卡子



55. 安装右前门槛板
    注

    5 个卡子

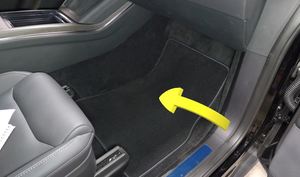

56. 安装右前脚垫



57. 将右前座椅移回原位

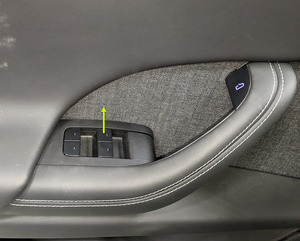

58. 升起右前车窗



59. 关闭右前车门
60. 检查冷却系统并加注。请参阅 冷却系统（部分重新加注和排放）。
61. 安装前备箱总成
    注

    8 个螺栓，10 mm，5 Nm







62. 安装前备箱毡毯
    注

    确认毡毯妥善固定于密封件下方





63. 安装前备箱盖板
    注

    3 个卡子，3 个挂钩，1 个连接器





64. 安装前备箱前挡板
    注

    12 个卡子，3 个定位销





65. 安装前备箱左侧挡板
    注

    11 个卡子，2 个定位销







66. 安装前备箱右侧挡板
    注

    11 个卡子，2 个定位销







67. 安装前备箱盖后挡板
    注

    11 个卡子，2 个定位销





68. 关闭前备箱盖



69. 校准后车门。
    注

    若车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门。
70. 升起左前车窗



71. 关闭左前车门
