座椅总成 - 第二排 - RH（七座）（拆卸和更换）
校正代码
13050062 1.02
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开所有车门，降下前车窗。
- 将前排座椅移至最前端。
- 将第二排左侧和右侧座椅移至最前端。
- 拆卸左后和右后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
-

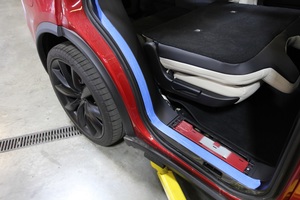

在右侧门框硬盖板上粘贴遮蔽胶带，防止损坏。
- 拆卸后备箱右侧装饰件。请参阅饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
- 拆卸右侧 C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 拆卸右侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 对车辆左侧重复执行第6步至第8步。
- 将第二排左侧和右侧座椅向后移动，移出便利进出位置。
- 拆卸第二排中部底板。请参阅底板 - 中部 - 第二排（七座）（拆卸和更换）。
- 将第二排左侧和右侧座椅移至最前端。
- 拆卸第二排后部底板。请参阅底板 - 后 - 第二排（七座）（拆卸和更换）。
-
拆卸并弃置将第二排右侧座椅滑轨后部固定到车辆的螺栓（6 个）。
45 Nm (33.2 lbs-ft)注推荐使用以下工具：- 11 毫米套筒
- 将左侧第二排座椅移到最后端。
-

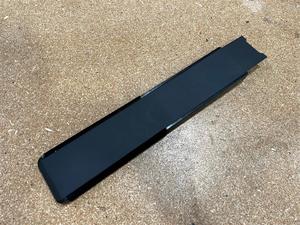

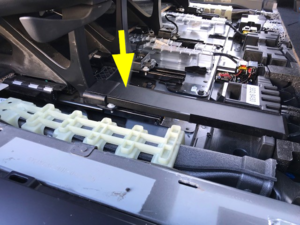

松开将右前内侧板件地毯总成固定到车辆的卡子，然后将板件从车辆上取下。
注小心地将前部板件地毯贴花从座椅滑轨底座上剥离。
-

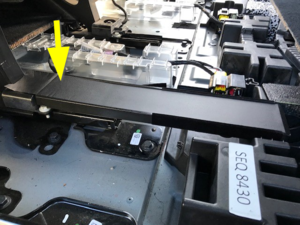

松开将右前外侧板件地毯总成固定到车辆的卡子，然后将板件从车辆上取下。
注小心地将前部板件地毯贴花从座椅滑轨底座上剥离。
-

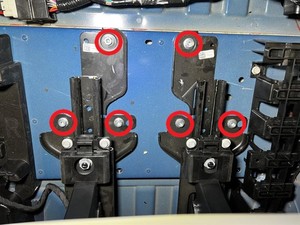

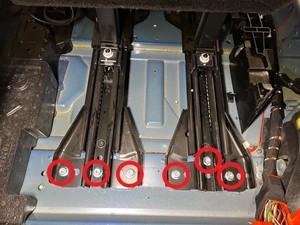

拆卸并弃置将第二排右侧座椅滑轨前部固定到车辆的螺栓（6 个）。45 Nm (33.2 lbs-ft)注推荐使用以下工具：
- 11 毫米套筒
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
-

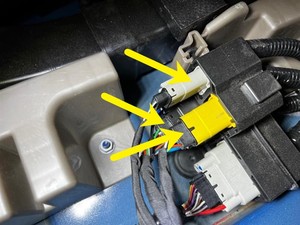

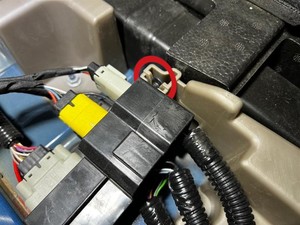

断开第二排右侧座椅线束连接器（3 个）。

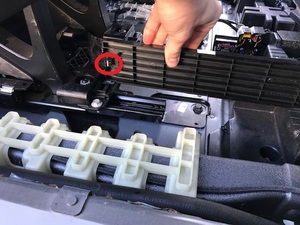

注松开支架，以便能够到连接器。
-

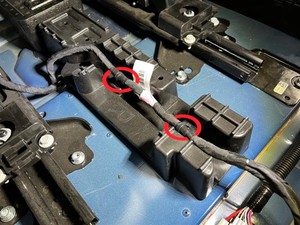

松开将第二排右侧座椅线束连接至右侧底板撑板支架的夹子（2 个）。

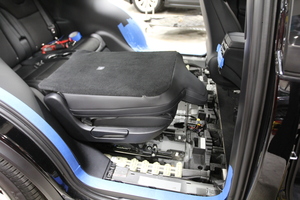

- 放倒第二排右侧座椅。
-

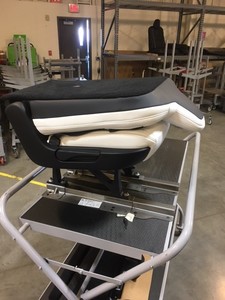

在协助下，从车上拆下第二排右侧座椅总成。
安装
-
在协助下，将第二排右侧座椅总成放置到车上。

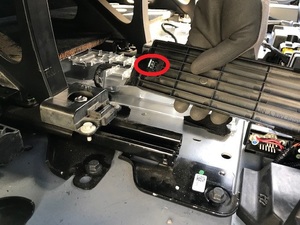

注确保导向销已正确对齐。
- 立起座椅靠背。
-
安装并手动拧紧新的螺栓（6 个），将第二排右侧座椅滑轨前部固定到车辆上。
-
紧固将第二排右侧座椅线束连接至右侧底板撑板支架的夹子（2 个）。
-
连接第二排右侧座椅线束连接器（3 个）。
注如果连接器外壳支架松开，则将其紧固。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 将第二排右侧座椅移至最前端。
-
安装新的螺栓（6 个），以固定第二排右侧座椅滑轨后部。45 Nm (33.2 lbs-ft)注先拧紧两侧的中间螺栓，再拧紧外侧螺栓。注推荐使用以下工具：
- 11 毫米套筒
- 安装第二排后部底板。请参阅底板 - 后 - 第二排（七座）（拆卸和更换）。
- 将第二排右侧座椅向后移动，移出便利进出位置。
-
拧紧将第二排右侧座椅滑轨前部固定到车辆的螺栓（6 个）。45 Nm (33.2 lbs-ft)注先拧紧两侧的中间螺栓，再拧紧外侧螺栓。注推荐使用以下工具：
- 11 毫米套筒
-
将右前外侧板件地毯总成放置到车上，然后紧固将板件固定到车辆的卡子。
注将前部板件地毯贴花紧固到座椅滑轨底座上，以遮挡紧固件。
-
将右前内侧板件地毯总成放置到车上，然后紧固将板件固定到车辆的卡子。
注将前部板件地毯贴花紧固到座椅滑轨底座上，以遮挡紧固件。
- 将第二排右侧座椅向后移动，移出便利进出位置。
- 安装第二排中间底板。请参阅底板 - 中部 - 第二排（七座）（拆卸和更换）。
- 将第二排座椅移到最前端。
- 安装左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 安装左侧 C 柱中间饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 对车辆右侧重复执行第18步至第20步。
- 安装后备箱左右装饰件。请参阅饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
- 关闭掀背尾门。
- 将第二排座椅移回原位。
- 关闭右前车门。
-
校准后车门。
注若车辆触摸屏上弹出“需要校准”消息，请长按 Calibrate，开始校准后车门。
- 将驾驶位座椅移回原位。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 点击Actions选项卡，然后搜索 "Service-Redeploy"。
-
点击SERVICE CAN REDEPLOY，点击Run，然后等待例行程序完成。
注例行程序会提示成功完成，但后台会继续更新。注UI 界面会显示更新进度。注完成后，点击窗口右上角的 "X" 关闭页面。
- 断开 Toolbox，然后从车上拆下笔记本电脑。请参阅Toolbox 3（连接和断开）。
- 升起前车窗，关闭左前车门。
