控制臂 - 上方 - 前 - RH（拆卸和更换）

校正代码 31014102 0.96 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

打开左前车门，降下左前车窗。
举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
拆下前备箱后挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
拆下前备箱左右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
拆下前备箱前挡板。请参阅前备箱挡板 - 前部（拆卸和更换）。
拆下前备箱储物单元盖板。请参阅前备箱储物单元检修板（拆卸和更换）。
拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
断开低压电源。请参阅低压电源（断开和连接）。
拆下右侧雨刮器臂。请参阅雨刮器臂 - RH（拆卸和更换）。
拆下左侧雨刮器臂。请参阅雨刮器臂 - LH（拆卸和更换）。
拆下前围篦板盖。请参阅面板 - 前围篦板（拆卸和更换）。
拆下右前车轮。请参阅轮毂总成（拆卸和安装）。

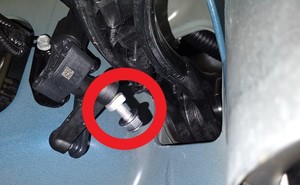

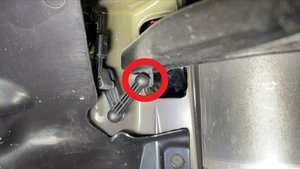

拆下并弃用将右前行驶高度传感器连杆连接到右前上部控制臂上的螺母。
8 Nm (5.9 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒

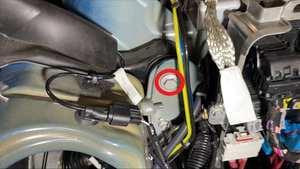

拆下将右前轮转速传感器支架和线束固定到右前万向节的螺栓，然后从万向节上拆下支架和线束。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒

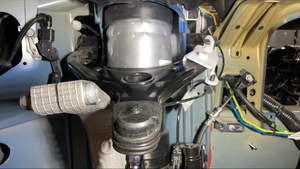

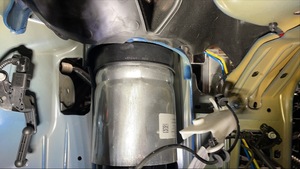

拆下螺母和将右前上方控制臂固定到悬架总成的螺母和螺栓，然后将控制臂从总成上松开。
60 Nm (44.2 lbs-ft)
注
拆下螺母后将其弃用。

注
在将上控制臂固定在万向节上时，将螺栓从万向节的顶部滑出。在松开接头的同时，支撑住万向节。
提示：推荐使用以下工具：
- 15 毫米套筒
- 梅花 T50 套筒
降下车辆，直至轮胎接触到地面。

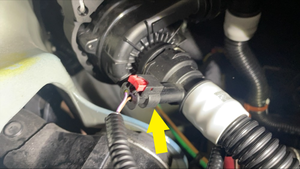

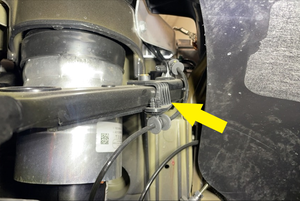

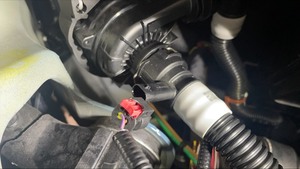

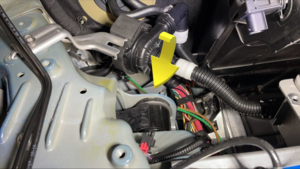

断开电池冷却液温度传感器电气连接器。

注
打开红色锁定片，然后将锁片向外滑动，以松开电气连接器。

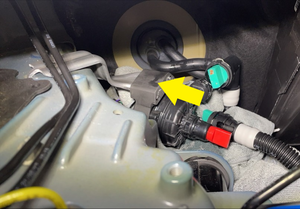

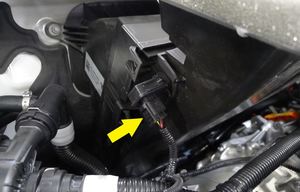

断开空气质量传感器电气连接器。

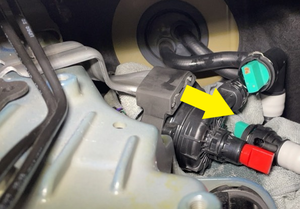

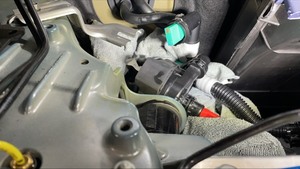

从安装支架上松开电池冷却液泵。

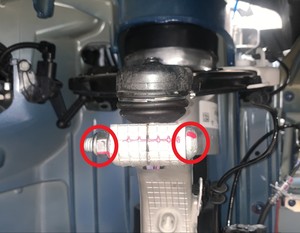

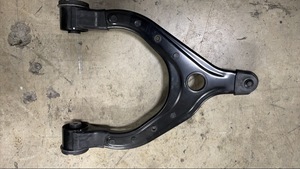

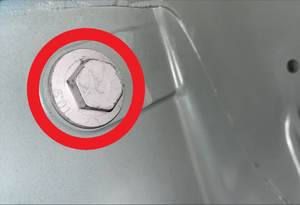

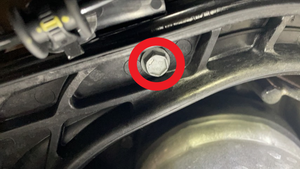

拆下将右前侧上部控制臂固定到车身的螺栓（2 个），然后从车上拆下控制臂。
68 Nm (50.1 lbs-ft)
提示：推荐使用以下工具：
- 15 毫米套筒

安装

将右前侧上部控制臂放入车辆。
用手拧紧将左前侧上部控制臂固定到车身的螺栓（2 个）。
提示：推荐使用以下工具：
- 15 毫米套筒
完全升起车辆，然后将其降至锁止位。

注
将车辆置于舒适的作业高度。务必在听到两侧的锁发出清脆的锁止声之后再降下，否则车辆可能会发生侧倾。

注
在轮胎离开地面后，立即通过在举升机上摇晃车辆来确认车辆是否稳定。

注
在举升车辆后，一定要把举升臂降到锁止位上。
将右前侧上部控制臂球头放置到悬架总成上，然后安装将控制臂连接到总成上的螺栓和新螺母。
60 Nm (44.2 lbs-ft)
提示：推荐使用以下工具：
- 15 毫米套筒
- 梅花 T50 套筒
安装一个将右前行驶高度传感器连杆连接到右前上部控制臂上的新螺母。
8 Nm (5.9 lbs-ft)
警告
请勿约束或反转传感器连杆的方向。
提示：推荐使用以下工具：
- 10 毫米套筒
将将右前轮转速传感器支架和线束固定到右前万向节上，然后安装将支架和线束固定到万向节上的螺栓。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
安装右前车轮。请参阅轮毂总成（拆卸和安装）。
拧紧将左前侧上部控制臂固定到车辆的螺栓（2 个）。
68 Nm (50.1 lbs-ft)
提示：推荐使用以下工具：
- 15 毫米套筒
将电池冷却液泵安装到安装支架上。
连接电池冷却液温度传感器电气连接器。

注
通过完全接合红色锁定片来固定电气连接器。
连接空气质量传感器电气连接器。
安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
安装右侧雨刮器臂。请参阅雨刮器臂 - RH（拆卸和更换）。
安装左侧雨刮器臂。请参阅雨刮器臂 - LH（拆卸和更换）。
连接低压电源。请参阅低压电源（断开和连接）。
安装前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
安装前备箱储物单元盖板。请参阅前备箱储物单元检修板（拆卸和更换）。
安装前备箱前挡板。请参阅前备箱挡板 - 前部（拆卸和更换）。
安装前备箱左右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
安装前备箱后挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
