触摸屏 (HW3)（拆卸和更换）
校正代码
21051202 0.36
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 10 月 3 日：增加了检查车辆固件版本的步骤。
- 2023 年 3 月 31 日：添加了适用于倾斜电机（如配备）电气连接器的步骤。
拆卸
- 验证车辆固件版本是否为 2023.12.100 或更高版本。如果并非如此，则更新车辆固件。请参阅固件更新。
- 打开右前车门，降下前车窗。
- 将副驾位座椅向后移动。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
-
拆卸仪表板维修面板。请参阅维修面板 - 仪表板（拆卸和更换）。
注无需从维修面板总成上拆下驾驶室温度传感器。
-

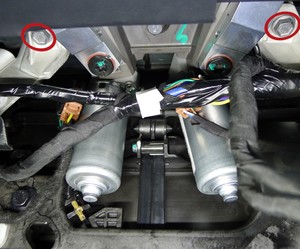

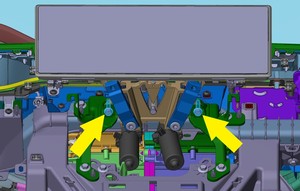

拆卸用于固定触摸屏支架的螺栓（2 个）。
7 Nm (5.2 lbs-ft)提示： 推荐使用以下工具：- 10 毫米套筒
-

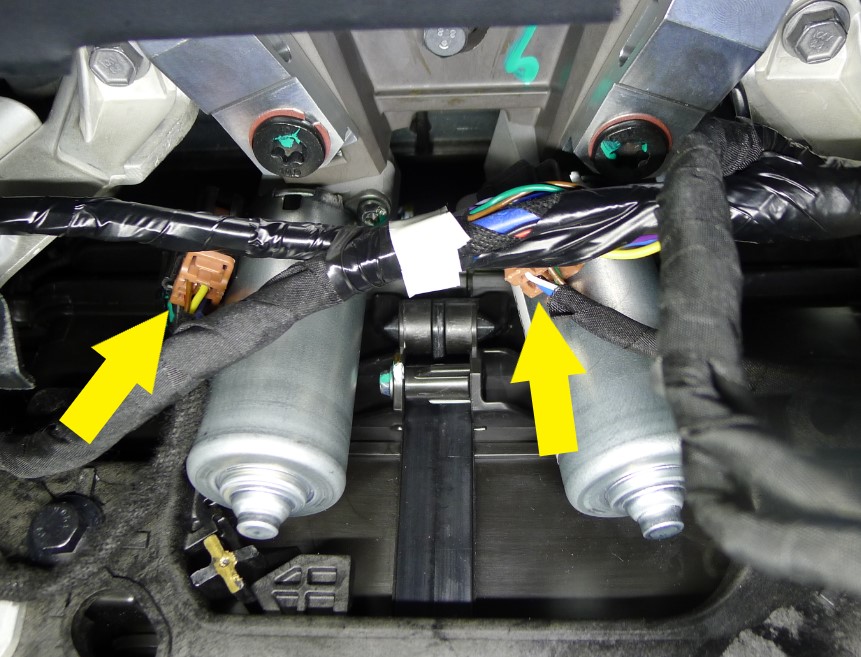

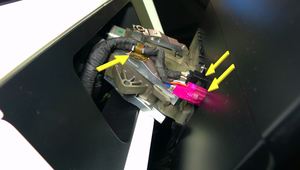

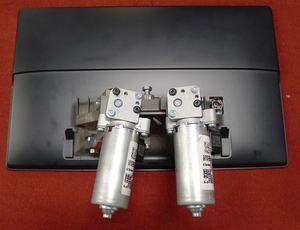

断开触摸屏倾斜电机（如配备）的电气连接器（2 个）。
-

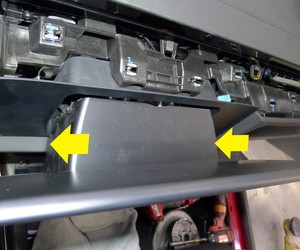

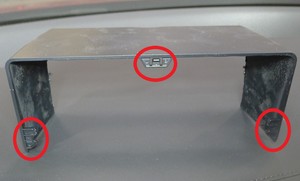

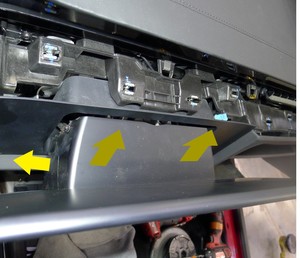

松开将触摸屏护罩固定到触摸屏总成上的锁片（3 个），然后从总成上拆下护罩。
注先松开底部的锁片，然后向上拉动护罩，松开顶部的锁片。注向外滑动总成，直至护罩完全离开仪表板和支架。
-

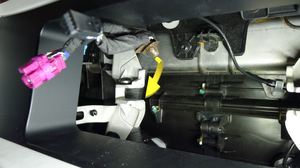

断开触摸屏同轴连接器和电源电气连接器，然后松开将线束固定到总成上的卡子。
注在松开连接器过程中，将总成向后滑动并远离仪表板支架和支撑。
-

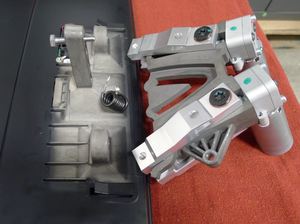

向后滑动触摸屏总成，将其从仪表板上拆下，然后将该总成放在柔软干净的表面上。
-

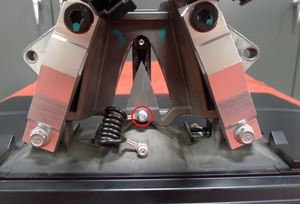

拆卸将触摸屏外壳接地带固定到触摸屏显示机构的螺栓。 4 Nm (2.9 lbs-ft)注检查螺栓，如有损坏则更换。提示： 推荐使用以下工具：
- 梅花 T20 套筒
-

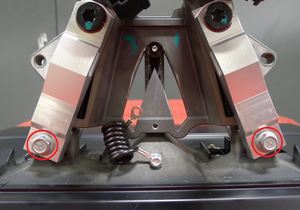

拆卸并弃置将触摸屏显示机构固定到触摸屏显示器外壳的螺栓（2 个）。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-

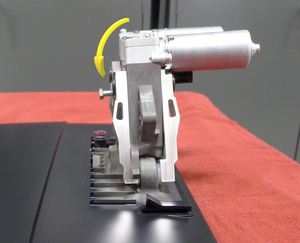

将触摸屏显示机构从触摸屏显示器外壳上抬起并倾斜。
安装
-

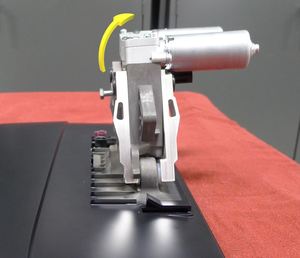

倾斜触摸屏显示机构，并将其放到显示屏外壳上。

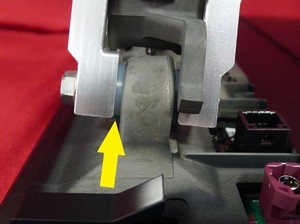

注确保有塑料垫圈。
-
安装将触摸屏显示机构固定到显示器外壳的螺栓（2 个）。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
安装将触摸屏显示器外壳接地带固定到显示机构的螺栓。 4 Nm (2.9 lbs-ft)注检查螺栓，如有损坏则更换。警告如果接地带未正确重连，将导致触摸屏功能问题。提示： 推荐使用以下工具：
- 梅花 T20 套筒
-
将触摸屏线束接到左侧显示器支架后部。
-
将触摸屏总成放置到仪表板上，连接触摸屏同轴电气连接器和电源电气连接器（2 个），然后固定将线束固定到总成上的夹子。
注确保应力消除夹固定在连杆臂上。注如果夹子损坏，请更换。
-
将触摸屏护罩置于触摸屏总成上，然后紧固将护罩固定到总成的锁片（3 个）。
注向下滑动触摸屏总成，直至护罩锁片完全接合。
-
安装用于固定触摸屏支架的螺栓（2 个）。7 Nm (5.2 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
连接触摸屏倾斜电机（如配备）的电气连接器（2 个）。
- 安装仪表板维修面板。请参阅维修面板 - 仪表板（拆卸和更换）。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 将副驾位座椅移回原位。
-
校准后车门。
注若车辆触摸屏上弹出“需要校准”消息，请长按Calibrate，以校准后车门
- 升起前车窗，关闭右前车门。
