空气悬架 - 管束 - 前（拆卸和更换）

校正代码 31103802 1.98 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

所需的专用工具：1083876-00-A - 空气悬架氮气填充套件

拆卸

打开左前车门。
降下左前和右前车窗。
用双柱举升机举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox 3（连接和断开）。
在 Toolbox 中，点击 Actions 选项卡，搜索 TAS service mode。
点击PROC_TAS_X_ENTER-SERVICE-MODEvia Toolbox: (link)，然后点击Run。等待例行程序完成，再继续进行下一步。

注
完成后，点击窗口右上角的 X 关闭。
点击 Actions 选项卡，然后搜索 Deflate。
点击PROC_TAS_X_DEFLATEvia Toolbox: (link)via Service Mode: Chassis ➜ Suspension ➜ Deflate，然后点击Run。等待例行程序完成，再继续进行下一步。

注
完成后，点击窗口右上角的 X 关闭。
拆下前备箱后挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
拆下前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
拆下前备箱前部挡板。请参阅前备箱挡板 - 前部（拆卸和更换）。
拆下前备箱储物单元检修板。请参阅前备箱储物单元检修板（拆卸和更换）。
拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
断开低压电源。请参阅低压电源（断开和连接）。
拆下右侧雨刮器臂。请参阅雨刮器臂 - RH（拆卸和更换）。
拆下左侧雨刮器臂。请参阅雨刮器臂 - LH（拆卸和更换）。
拆卸前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
拆卸雨刮器模块。请参阅雨刮器模块（拆卸和更换）。

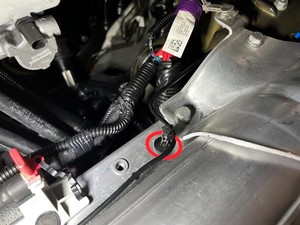

拆下固定前控制器接地电缆的螺栓。
10 Nm (7.4 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒

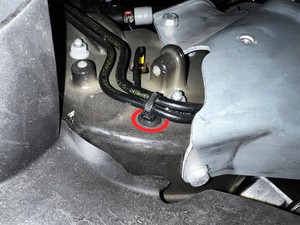

拆卸将右前减震塔盖固定到支柱塔梁的螺栓（3 个）。
22 Nm (16.2 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒

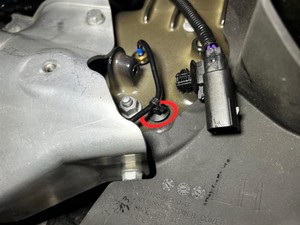

拆下将右前减震塔盖固定在减震塔上的螺栓，然后将盖子从车上拆下。
14 Nm (10.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒
注
拆卸后，从右前减震塔盖松开键控接地带。
拆下将远程制动液储液罐连接到左前减震塔盖上的螺栓（2 个）。
8 Nm (5.9 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
注
固定销（1 个）。

注
将制动液储液罐与支架一起从左前减震塔盖上旋转出来。
拆卸将左前减震塔盖固定到支柱塔梁的螺栓（3 个）和卡子。
22 Nm (16.2 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒
拆卸将左前减震塔盖固定到减震塔的螺栓，然后将盖子从车辆上拆下。
14 Nm (10.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒

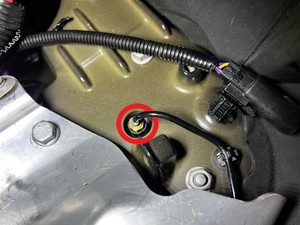

拆下将空气管路接头连接到左侧空气弹簧模块的螺母。
2 Nm (1.5 lbs-ft)
提示：推荐使用以下工具：
- 10 mm 12 点组合扳手
注
一旦可以听到漏气的声音，就停止转动，直到所有的气被释放。

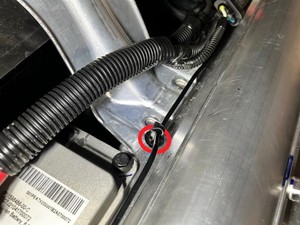

松开将前管束固定到左侧减震塔总成的卡子。

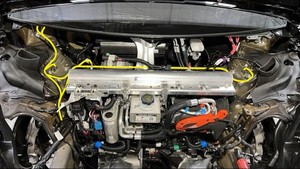

松开将前管束固定到支柱塔梁的卡子（3 个）。

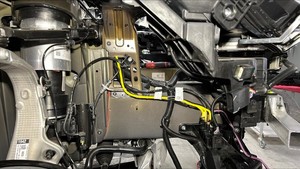

拆下将前束固定到超级横梁的螺母。
5 Nm (3.7 lbs-ft)
提示：推荐使用以下工具：
- 12 mm 12 点组合扳手

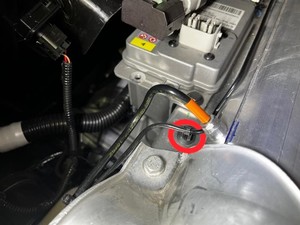

松开将前管束固定到右减震塔总成的卡子。

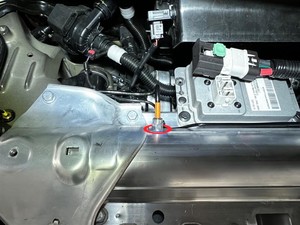

拆下将空气管路接头连接到右侧空气弹簧模块的螺母。
2 Nm (1.5 lbs-ft)
提示：推荐使用以下工具：
- 10 mm 12 点组合扳手
注
一旦可以听到漏气的声音，就停止转动，直到所有的气被释放。

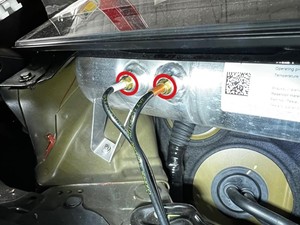

拆下将前束连接到辅助储液罐的螺母（2 个）。
5 Nm (3.7 lbs-ft)
提示：推荐使用以下工具：
- 12 mm 12 点组合扳手

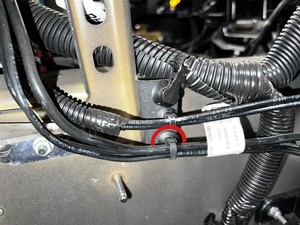

松开将前管束固定到车身的卡子。
拆下左右侧前车轮。请参阅轮毂总成（拆卸和安装）。
拆卸前饰板。请参阅饰板总成 - 前（拆卸和安装）。

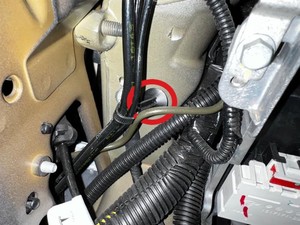

松开将前管束固定到车身的卡子。

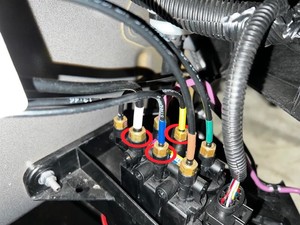

拆下将前束空气管路连接到空气悬架阀块上的螺母（3 个）。
提示：推荐使用以下工具：
- 10 mm 12 点组合扳手（扭矩 2 Nm）
- 12 mm 12 点组合扳手（扭矩 3.5 Nm）
将前管束从车上拆下。

安装

将前管束放入车内。

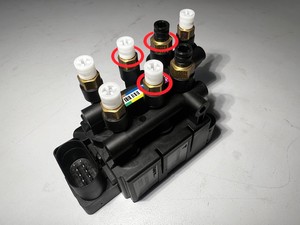

将新的 VOSS 接头（3 个）安装到空气悬架阀块上。
提示：推荐使用以下工具：
- 10 毫米深套筒（扭矩 2 Nm）
- 12 毫米 12 角深套筒（扭矩 3.5 Nm）
注

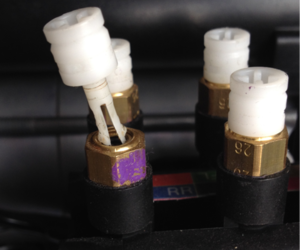

准备安装空气管路时，取下白色塞子。
将前束安装到空气悬架阀块上。

注
将空气管路完全插入到接头中。它应当位于空气管路上的两个白色标记之间。通过进行推拉测试，确认空气管路正确就位。
安装将前束固定到车身的夹子。

注
1 个卡子
安装前饰板。请参阅饰板总成 - 前（拆卸和安装）。
安装左右侧前车轮。请参阅轮毂总成（拆卸和安装）。
安装将前束固定到车身的卡子。
将新的 VOSS 接头（2 个）安装到辅助储液罐上，并固定空气管路。
5 Nm (3.7 lbs-ft)
提示：推荐使用以下工具：
- 12 毫米 12 角深套筒
注
准备安装空气管路时，取下白色塞子。

注
将每条空气管路完全插入到接头中。它应当位于空气管路上的两个白色标记之间。通过进行推拉测试，确认空气管路已正确地安放。
将一个新的 VOSS 接头安装到右侧空气弹簧模块上，然后固定空气管道。
2 Nm (1.5 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米深套筒
注
准备安装空气管路时，取下白色塞子。

注
将空气管路完全插入到接头中。它应该位于空气管路上的两个白色标记之间。通过进行推拉测试，确认空气管路已正确地安放。
紧固将前管束固定到右减震塔总成的卡子。
将一个新的 VOSS 接头安装在通往超级横梁的前束空气管道上。
5 Nm (3.7 lbs-ft)
提示：推荐使用以下工具：
- 12 毫米深套筒
注
准备安装空气管路时，取下白色塞子。

注
将空气管路完全插入到接头中。它应该位于空气管路上的两个白色标记之间。通过进行推拉测试，确认空气管路已正确地安放。
紧固将前管束固定到支柱塔梁的卡子（3 个）。
紧固将前管束固定到左减震塔总成的卡子。
将一个新的 VOSS 空气管接头安装到左侧空气弹簧模块上。
2 Nm (1.5 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米深套筒
注
准备安装空气管路时，取下白色塞子。

注
将空气管路完全插入到接头中。它应该位于空气管路上的两个白色标记之间。通过进行推拉测试，确认空气管路已正确地安放。
安装将左前减震塔盖固定到减震塔的螺栓。
14 Nm (10.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒
安装将左前减震塔盖固定到支柱塔梁的螺栓（3 个）和卡子。
22 Nm (16.2 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒
安装将远程制动液储液罐连接到左前减震塔盖上的螺栓（2 个）。
8 Nm (5.9 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
注
固定销（1 个）。

注
将制动液储液罐与支架一起旋转到左前减震塔盖上。
安装将右前减震塔盖固定到减震塔的螺栓。
14 Nm (10.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒
注
在拆卸之前，将键控接地带插入右前减震塔盖。
安装将右前减震塔盖固定到支柱塔梁的螺栓（3 个）。
22 Nm (16.2 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒
安装用于固定前控制器接地线的螺栓。
10 Nm (7.4 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
安装雨刮器模块。请参阅雨刮器模块（拆卸和更换）。
安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
安装右侧雨刮器臂。请参阅雨刮器臂 - RH（拆卸和更换）。
安装左侧雨刮器臂。请参阅雨刮器臂 - LH（拆卸和更换）。
连接低压电源。请参阅低压电源（断开和连接）。
设置氮罐套件（1083876-00-A），以填充超级横梁储液罐。

注
确认氮罐、调节器和空气管线上的阀门均位于关闭位置。
将氮罐软管连接到储气罐。
打开氮罐上的阀门，用调节器将压力调到 18 Bar。

注
慢慢地打开阀门，调整调节器。

注
确认压力设置为 18 Bar
打开氮罐软管上的阀门。
确认调节阀表上的压力保持不变。

注
18 Bar

注
如果压力无法保持，可能存在泄漏。
重新建立车辆与 Toolbox 3 的连接。
点击 Actions 选项卡，然后搜索 TAS service mode。
点击PROC_TAS_X_ENTER-NORMAL-MODEvia Toolbox: (link)，然后点击Run。等待例行程序完成，再继续进行下一步。

注
完成后，点击窗口右上角的 X 关闭。
断开笔记本电脑与车辆的连接。请参阅 Toolbox 3（连接和断开）
将空气悬架退出 "Jack Mode"。
关闭氮罐软管上的阀门。
将氮罐软管从储气罐上拆下。
将盖子安装到储气罐阀上。
关闭氮罐上的阀门。
关闭氮罐上的压力调节阀，释放管路中的压力。
安装前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
安装前备箱储物单元检修板。请参阅前备箱储物单元检修板（拆卸和更换）。
安装前备箱前部挡板。请参阅前备箱挡板 - 前部（拆卸和更换）。
安装前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
校准后车门。

注
若车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门。
升起左右前车窗。
关闭左前车门。
