超级歧管（拆卸和更换）

校正代码 18400102 2.34 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

2023 年 4 月 13 日：修订了程序。

1050448-00-B - 真空重新加注工具
1065131-00-A - 电池冷却液排放套件

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

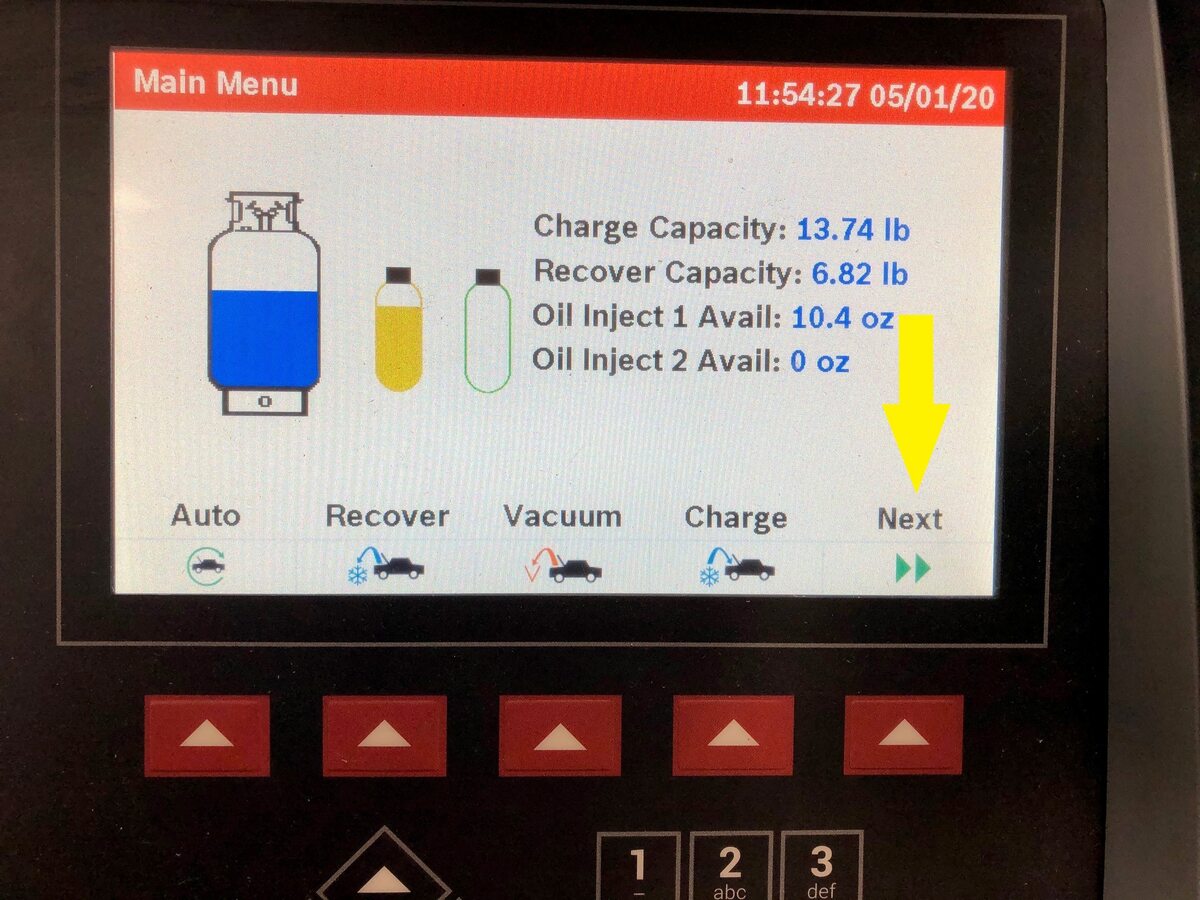

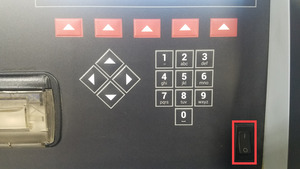

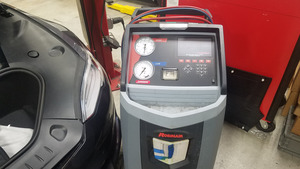

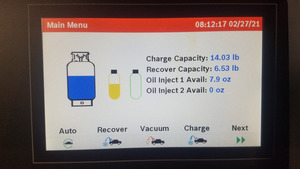

连接空调机电源并打开开关

注
仅限维修时间；机器将运行各种后台任务；等待主菜单出现后再继续

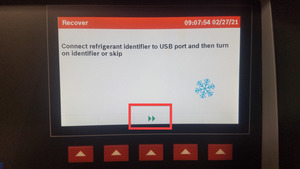

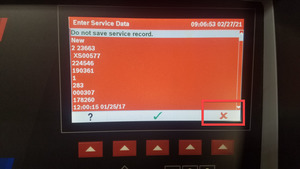

出现提示时跳过以下界面

注

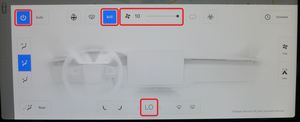

使用图片中所示的选择

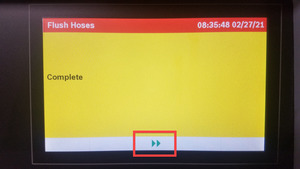

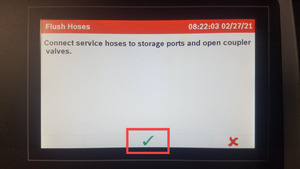

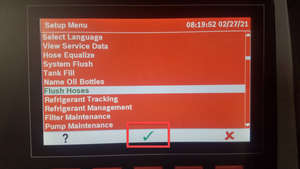

进行软管冲洗

注

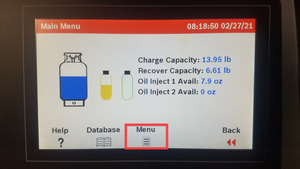

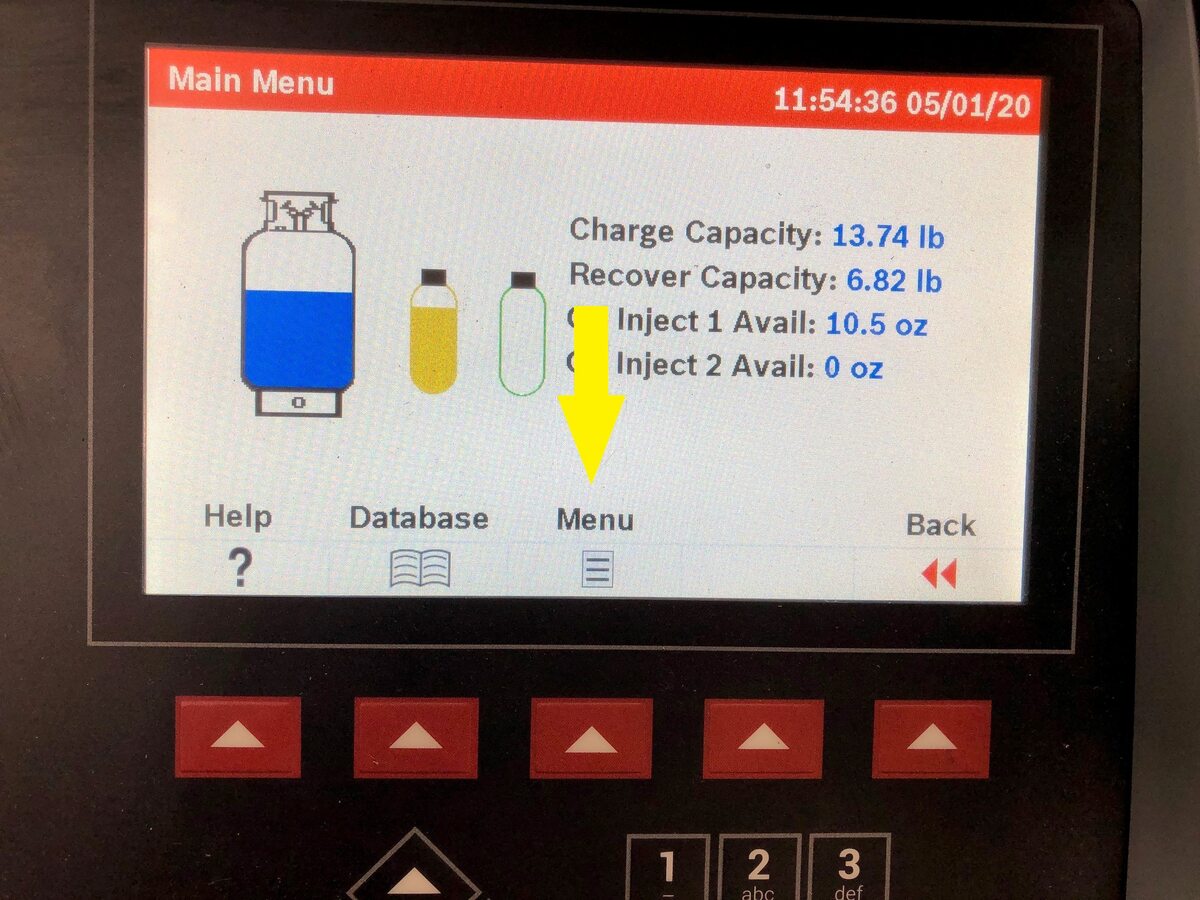

仅限维修时间；将耦合器连接到机器；顺时针旋转打开耦合器；点击 Main Menu > Menu > Flush hoses > Verify hose connection；该过程完成后机器会发出蜂鸣声

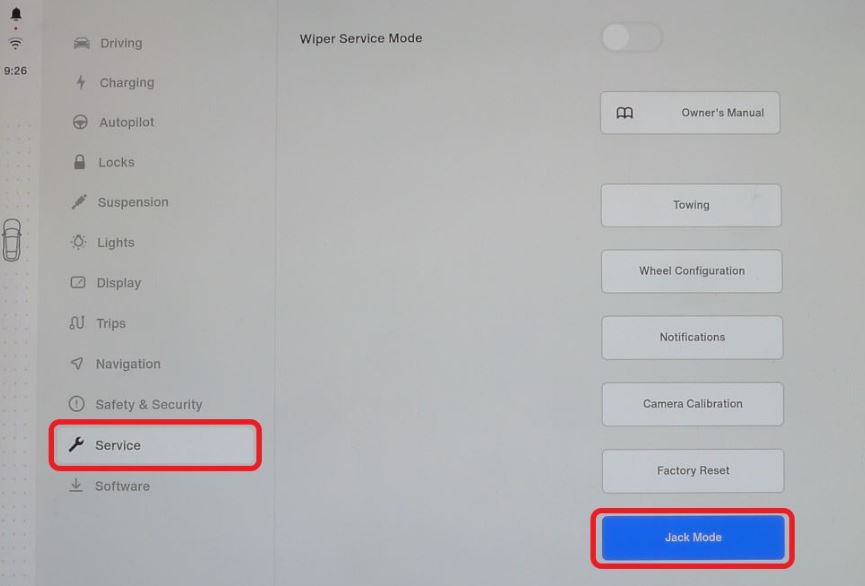

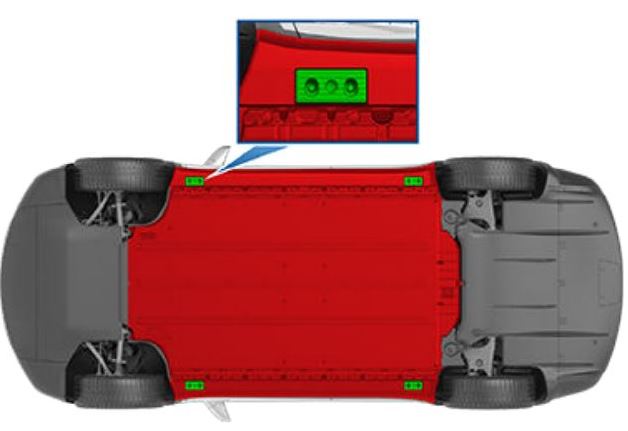

举升并支撑车辆。

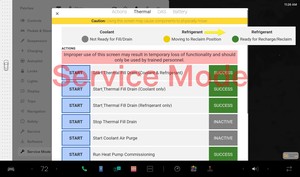

通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN
via Toolbox: (link)via Service Mode:
Thermal ➜ Actions ➜ Start Thermal Fill/Drain
Thermal ➜ Coolant System ➜ Start Coolant Fill/Drain
Thermal ➜ Refrigerant System ➜ Start Refrigerant Fill/Drain
via Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
注
完成后，点击左上角的 "X" 关闭窗口；确认指示灯为绿色，即冷却液和制冷剂就绪状态；"Thermal Fill Drain" 例行程序的时间限制为 5 小时；5 小时后，膨胀阀将关闭，必须重新执行此例行程序
拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。

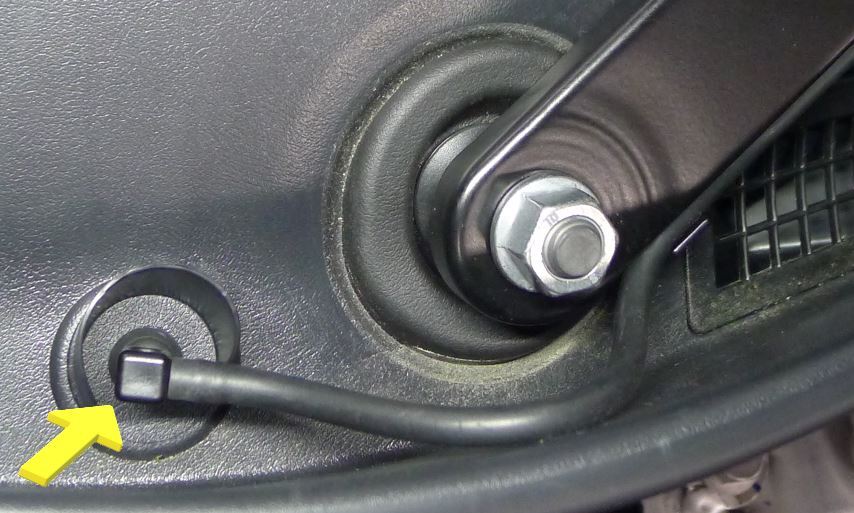

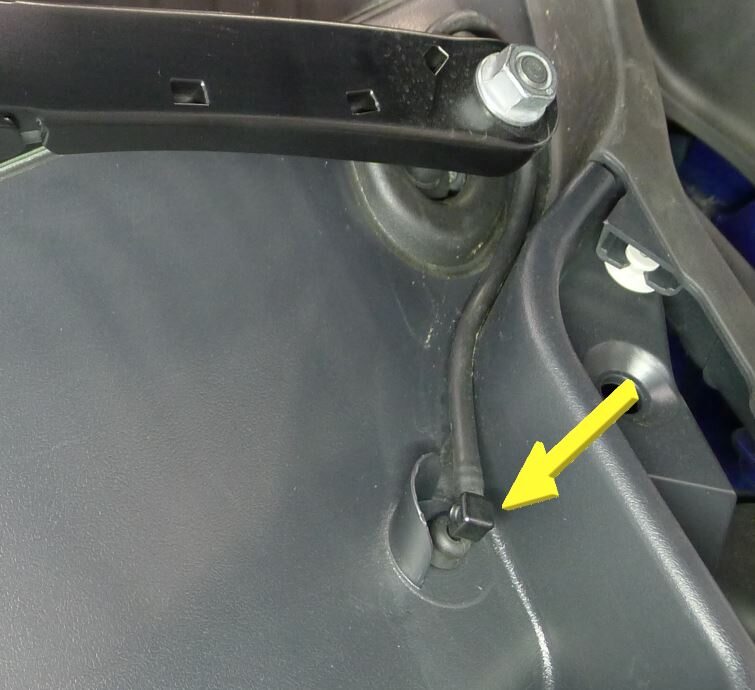

松开右侧雨刮器臂软管喷嘴

注
1 个软管
松开左侧雨刮器臂软管喷嘴

注
1 个软管

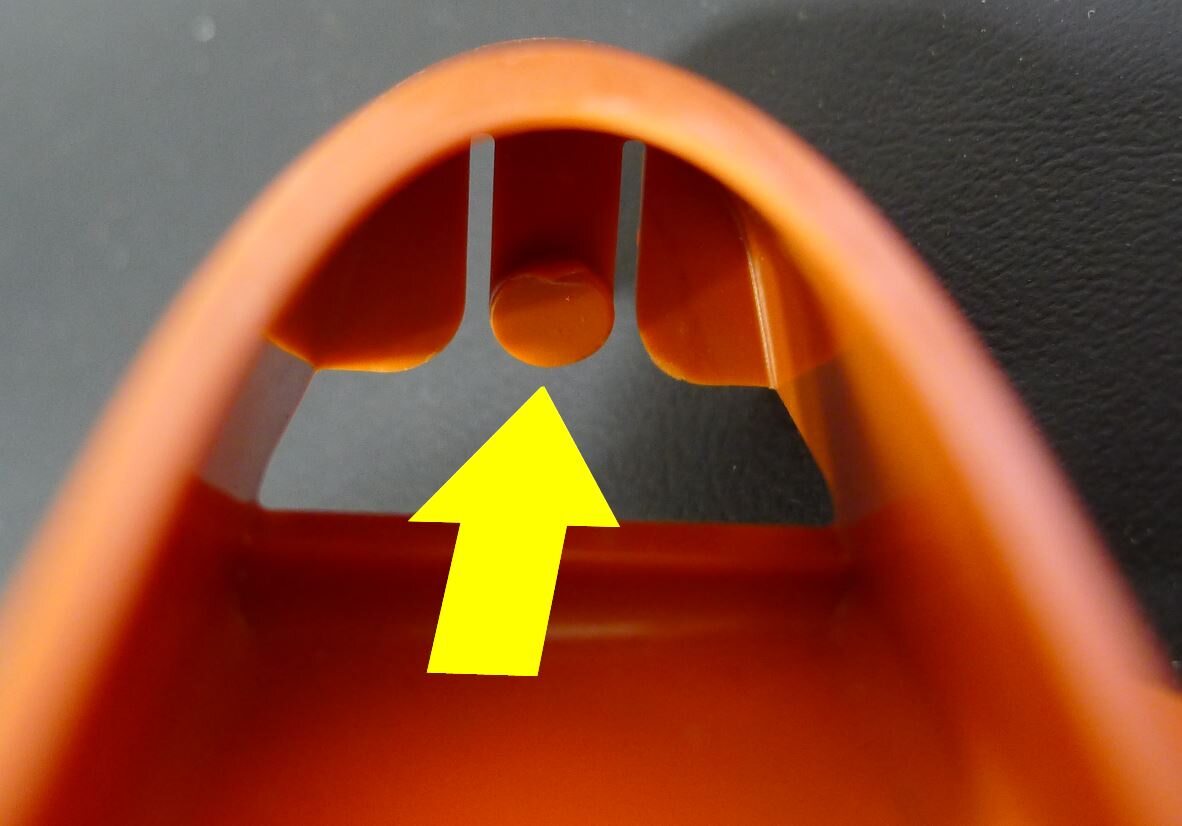

拆下左侧雨刮器臂螺母盖

注
1 个盖子
拆下右侧雨刮器臂螺母盖

注
2 个盖子
拆下右侧雨刮器臂螺母并松开总成

注
2 个螺母，15 毫米，32 Nm；请勿弯曲雨刮器臂以将其拆下
拆下左侧雨刮器臂螺母并松开总成

注
1 个螺母，15 毫米，32 Nm；请勿弯曲雨刮臂以将其拆下；略微放下前备箱盖，以便使用雨刮器臂拆卸工具
松开位于左侧减震塔盖板上方的前围篦板清洗剂供给软管。

注
1 个软管

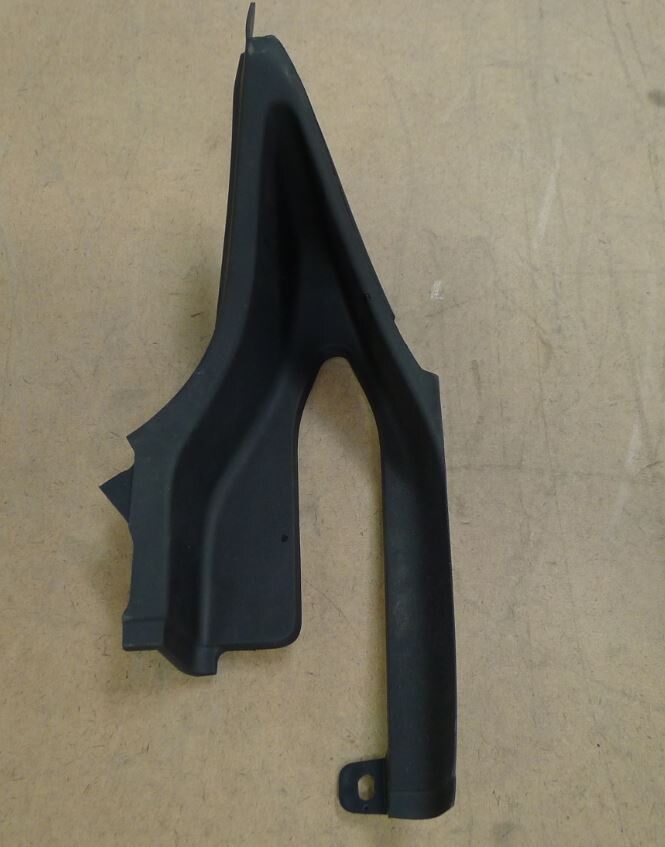

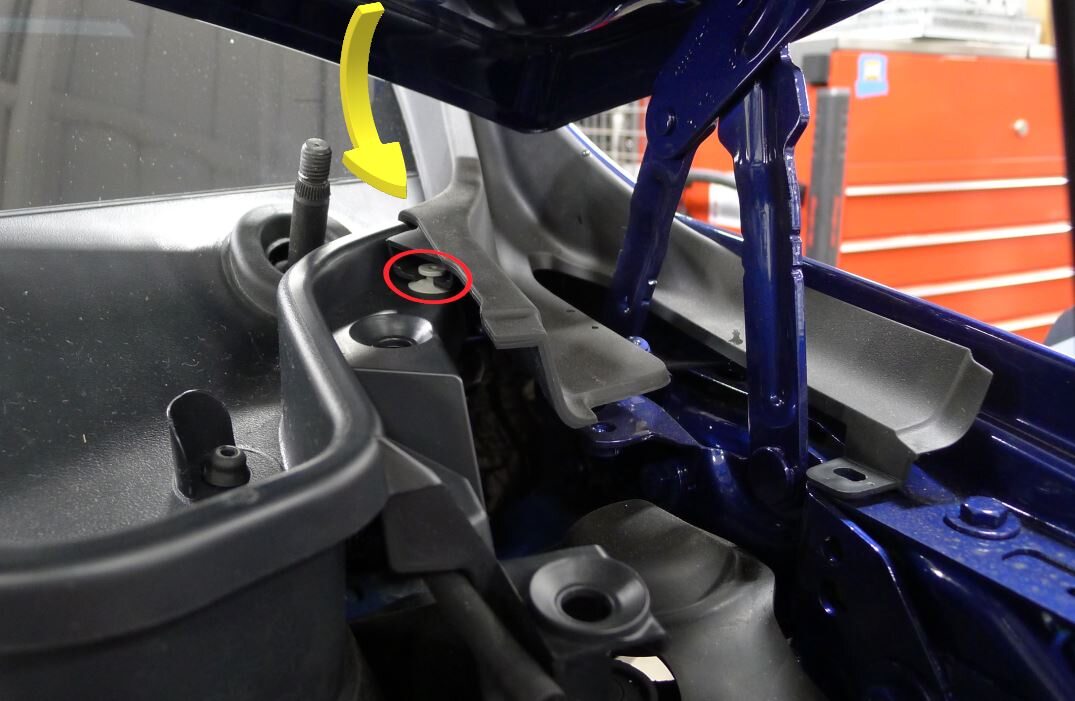

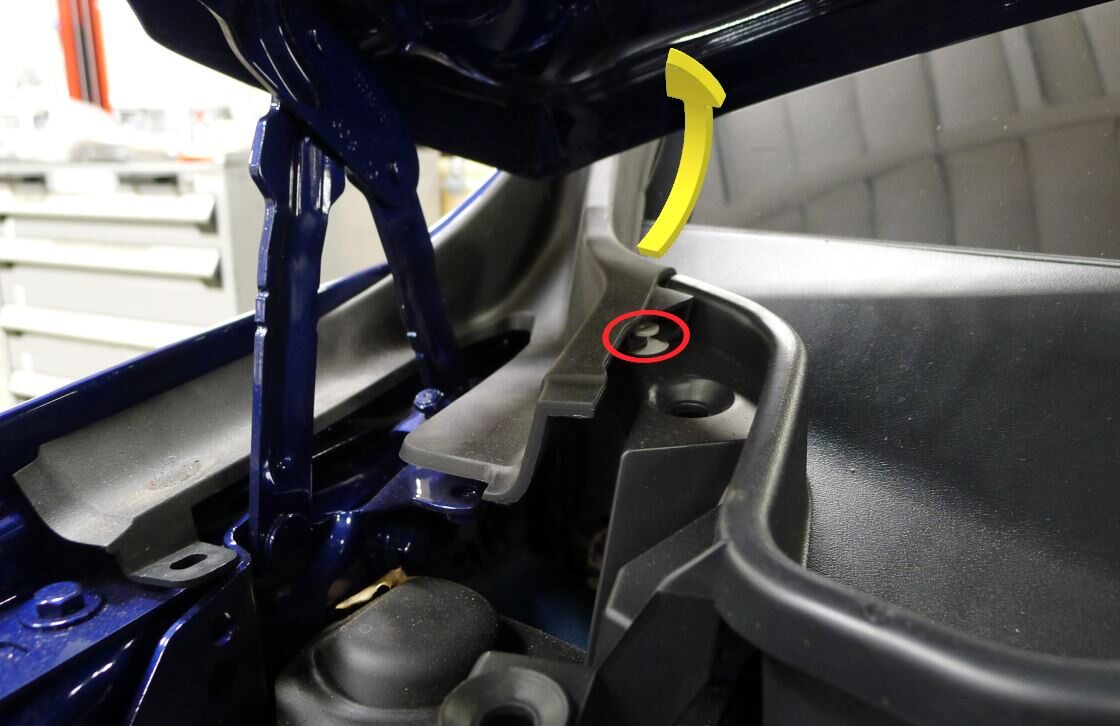

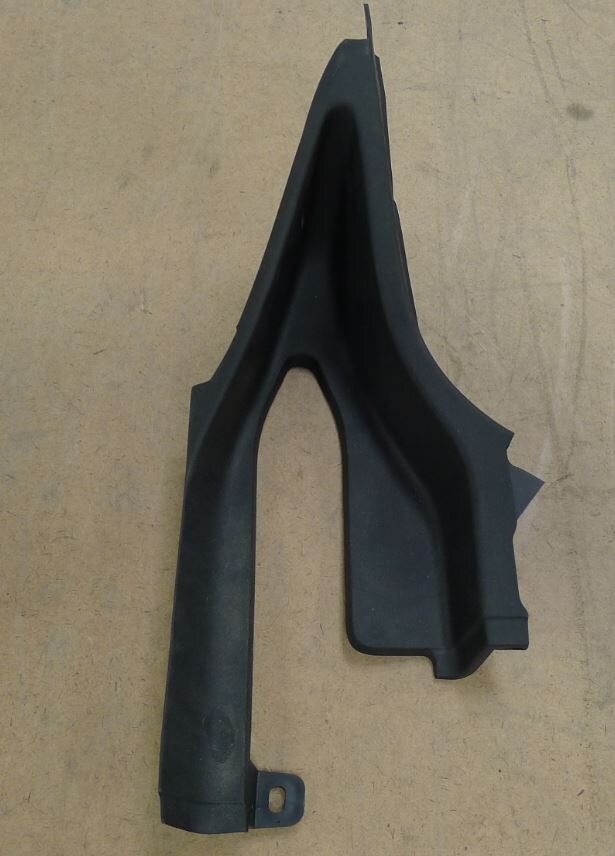

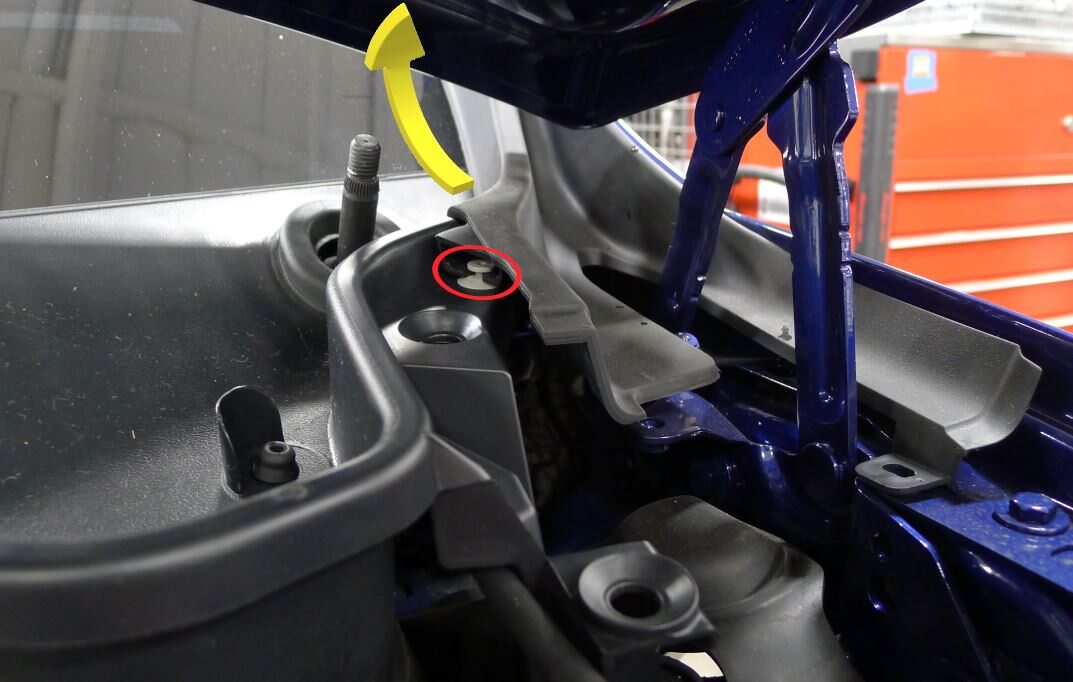

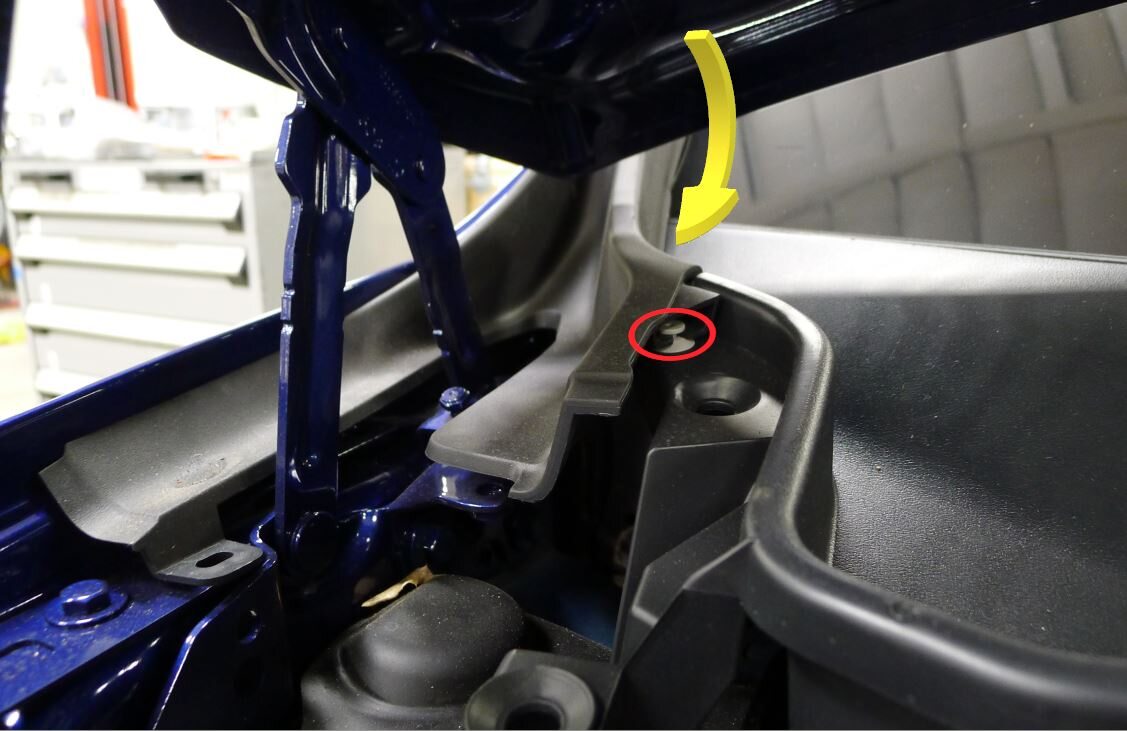

拆下前备箱盖左侧外部铰链盖

注
1 个卡子
拆下前备箱盖右侧外部铰链盖

注
1 个卡子

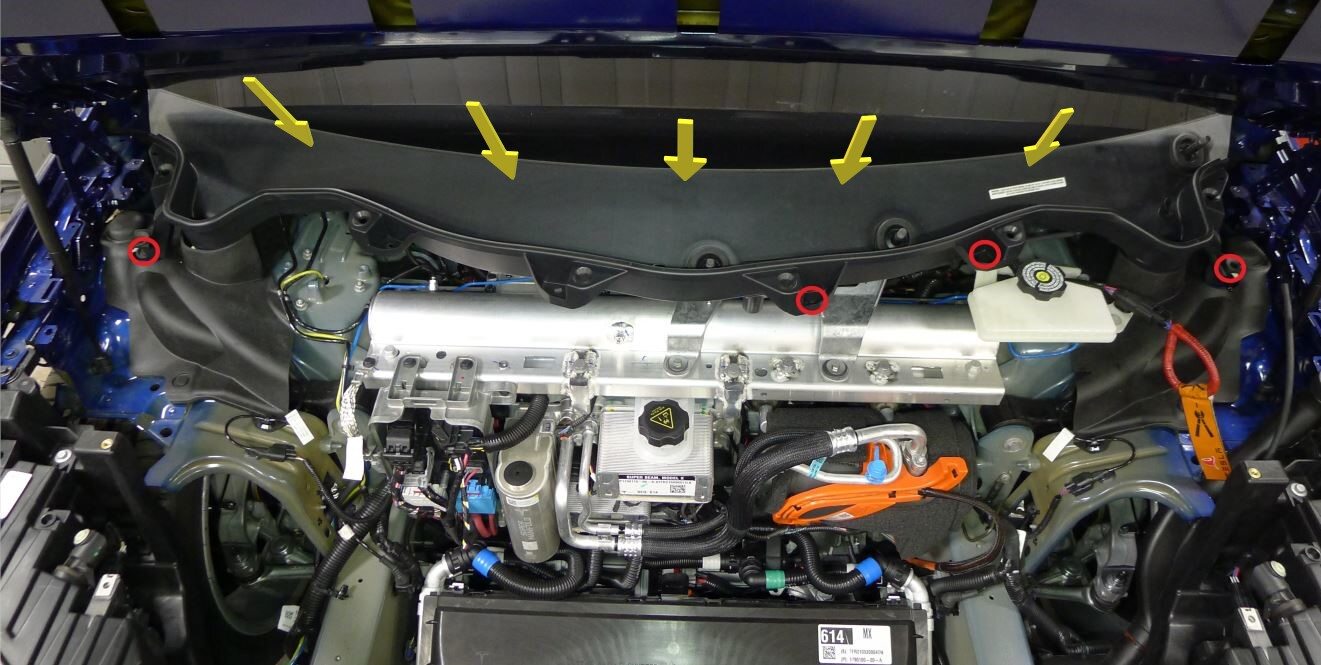

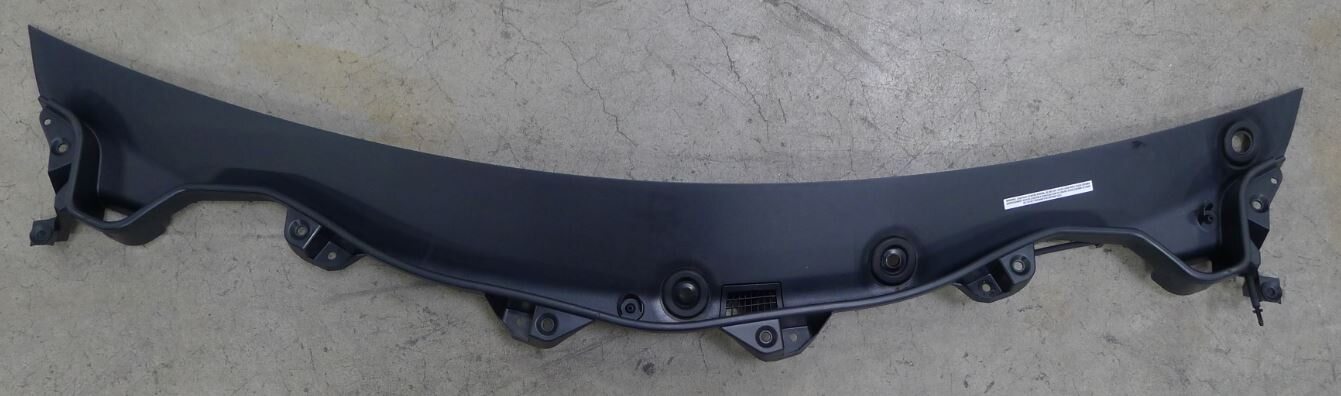

拆下雨刮器前围篦板面板

注
4 个推拉式卡子；将前围板从下挡风玻璃槽中拉出
使用触摸屏关闭车辆电源。

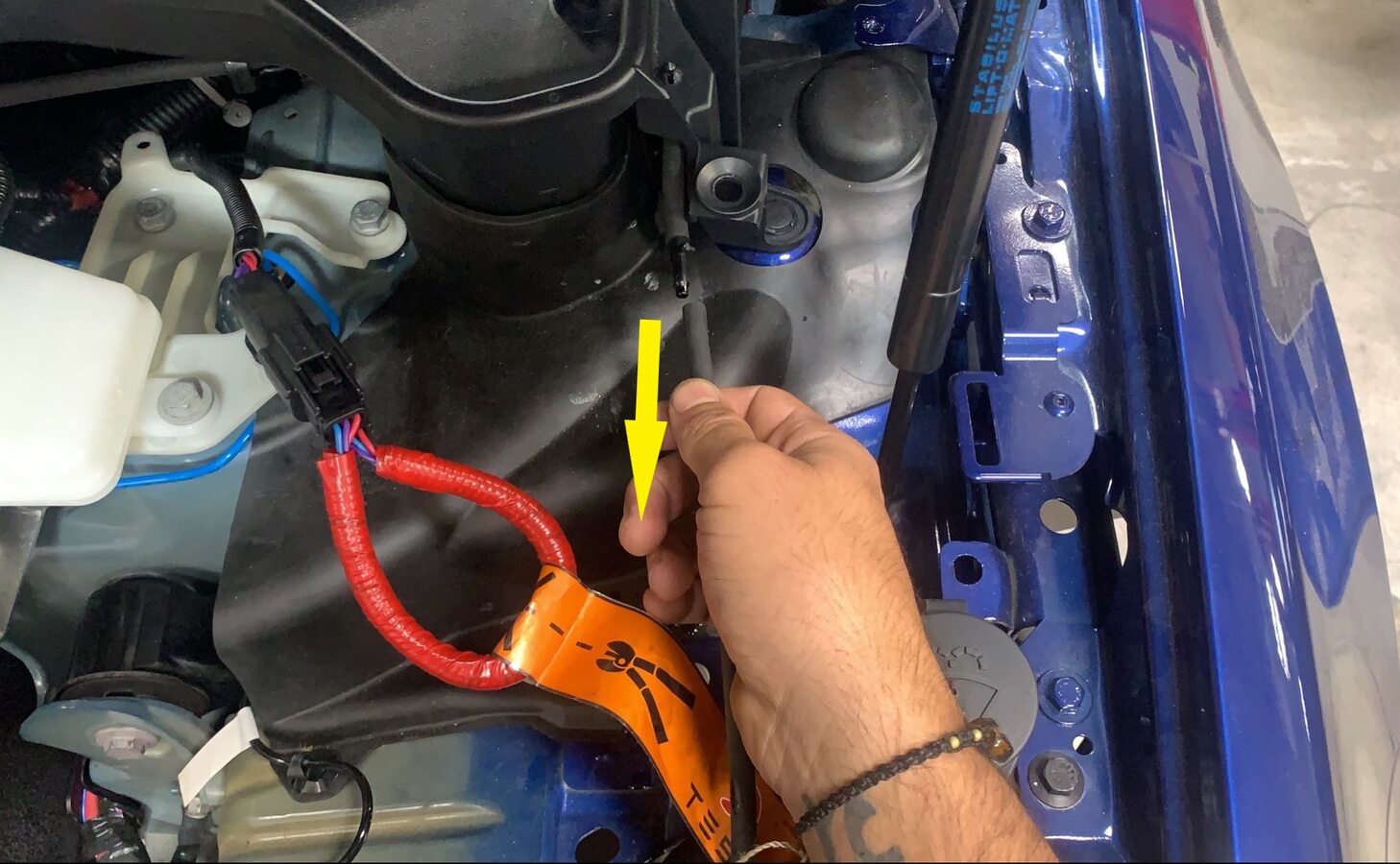

断开低压电池连接器和紧急响应回路。

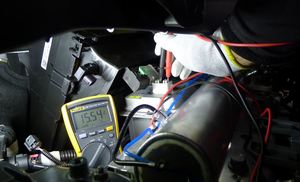

确认万用表工作正常

注
将万用表设置为直流电压；通过测试低压电池确认万用表可正确测量电压；轻轻接触，请勿损坏端子
将冷却液软管从低压电池上松开

注
1 个卡子

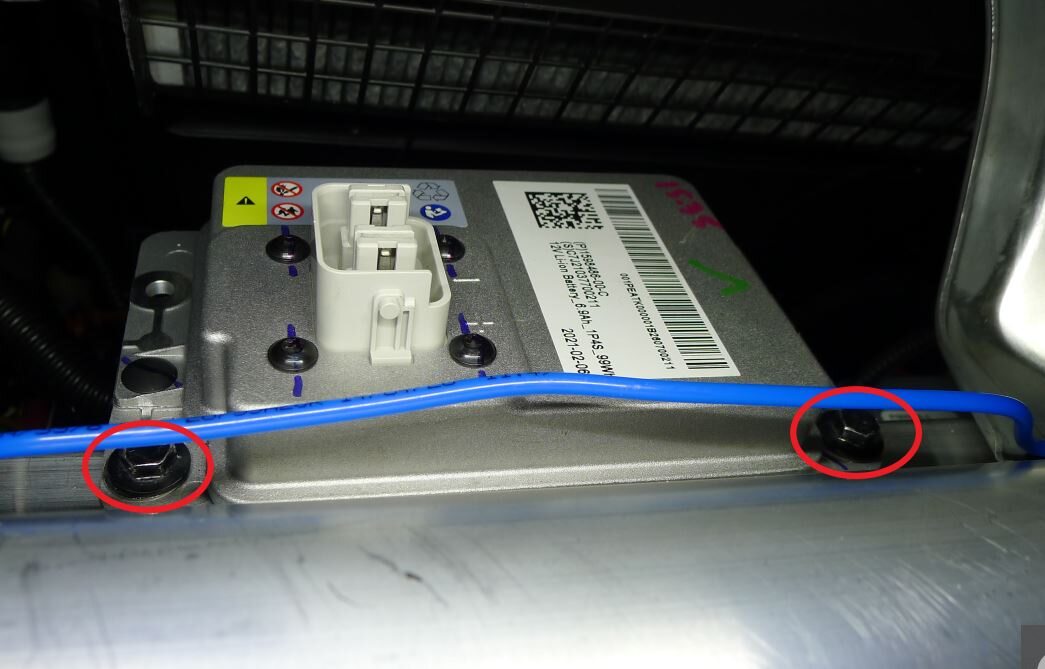

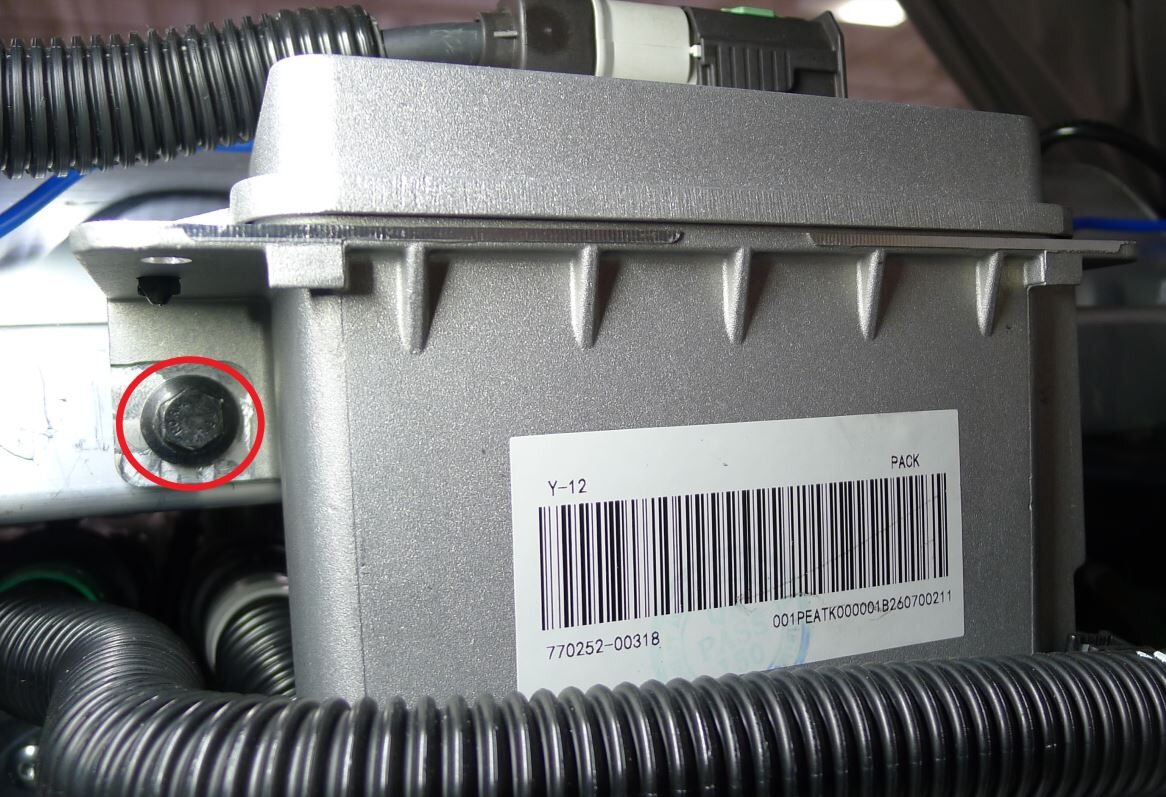

拆下用于紧固低压电池的紧固件，然后拆下总成

注
3 个螺栓，10 毫米，9 Nm，2 个定位器

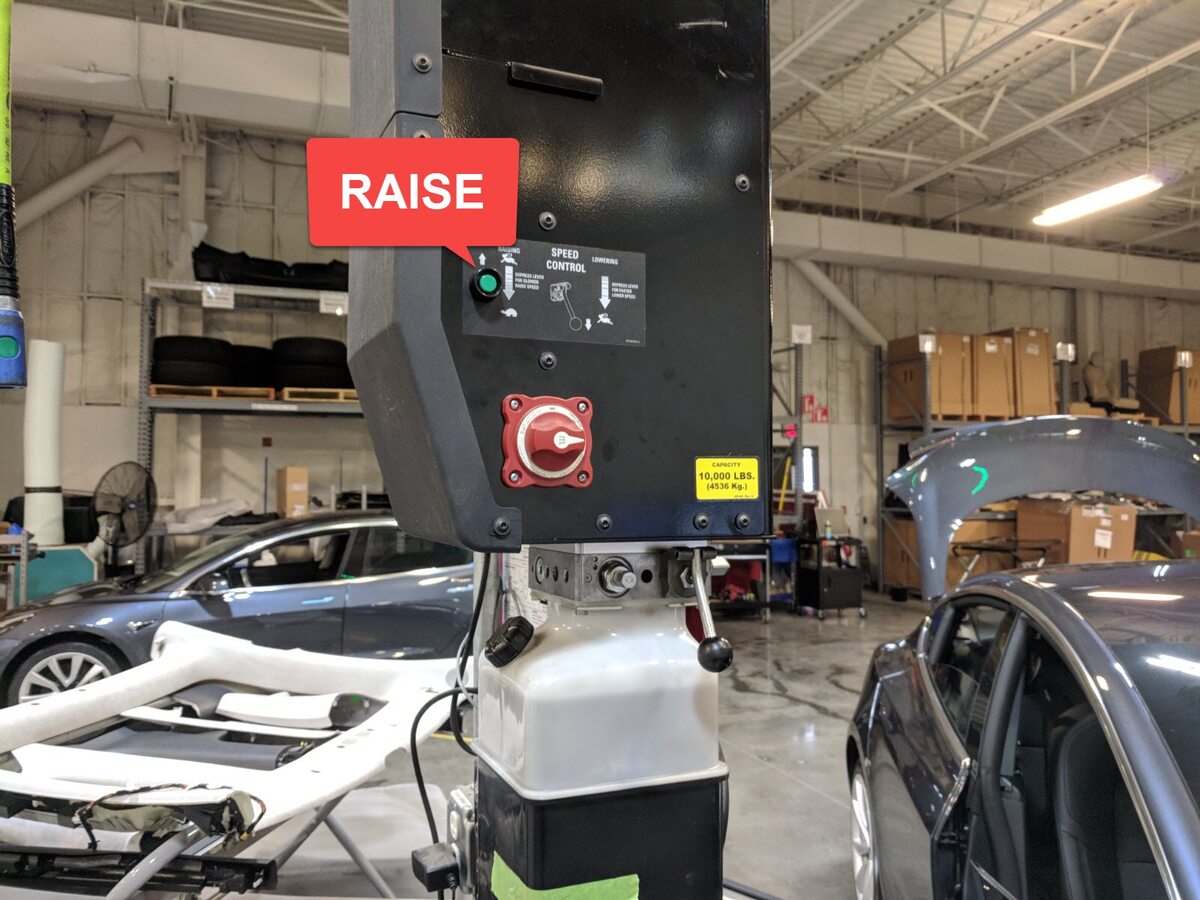

完全升起车辆，然后将举升机降低至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

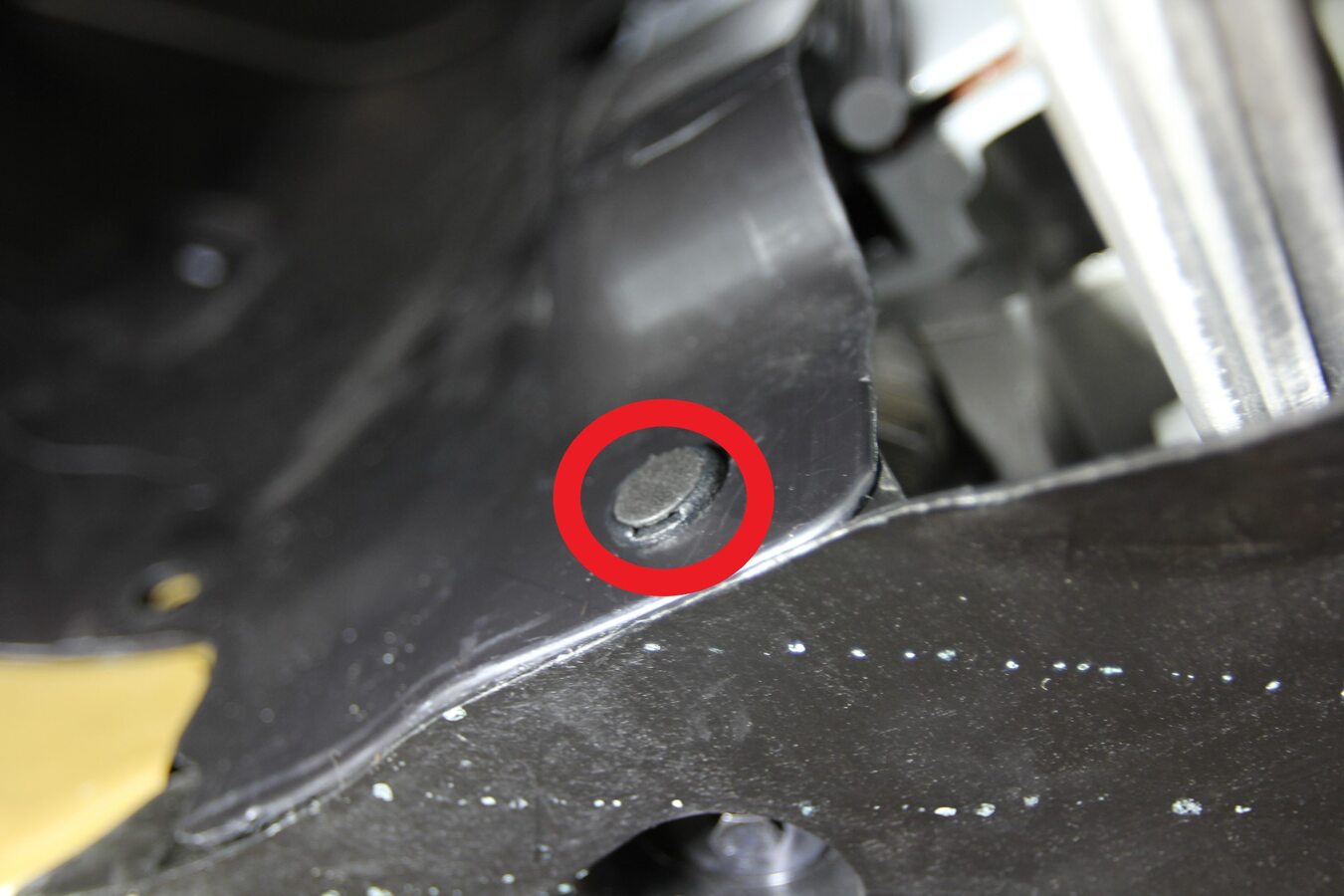

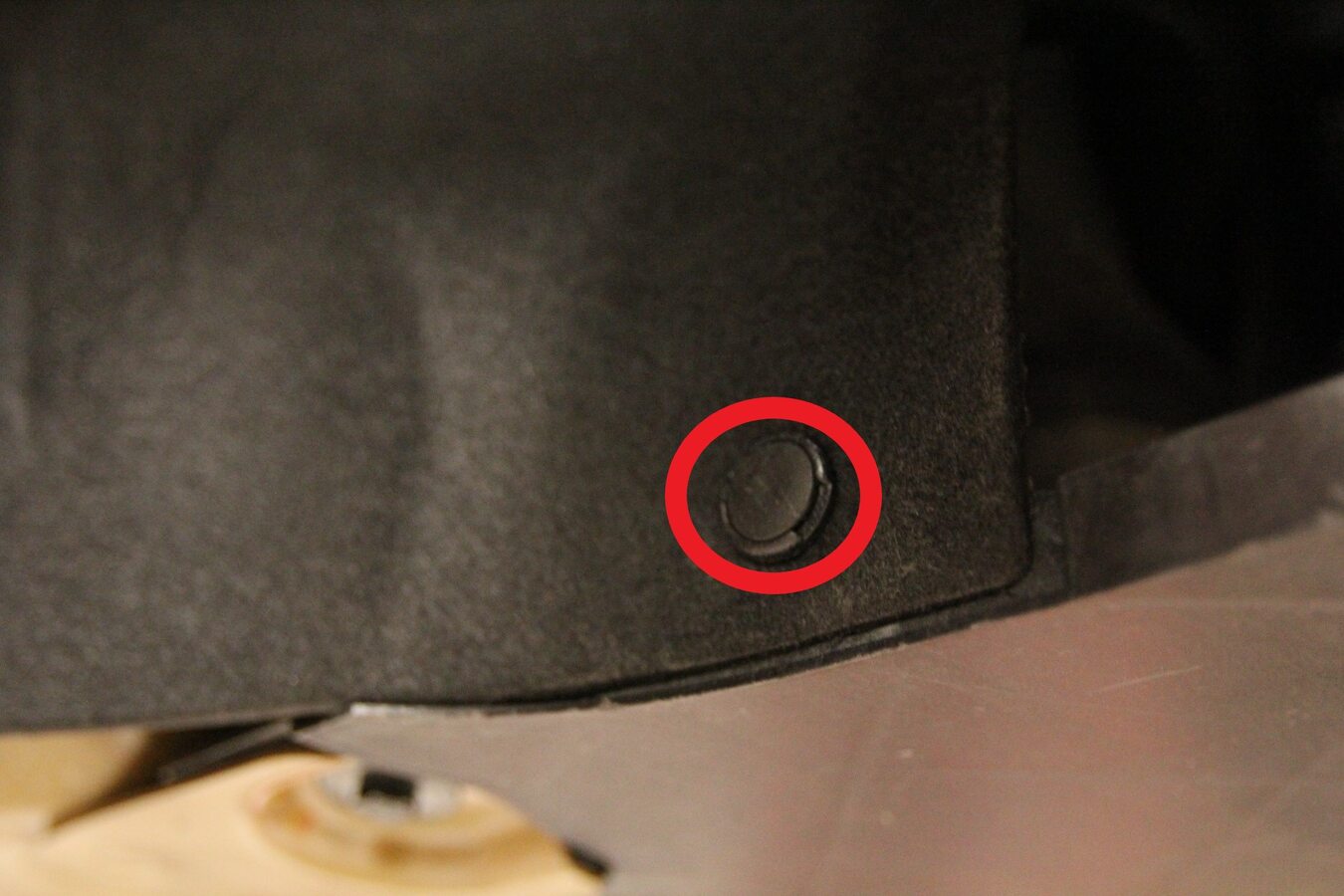

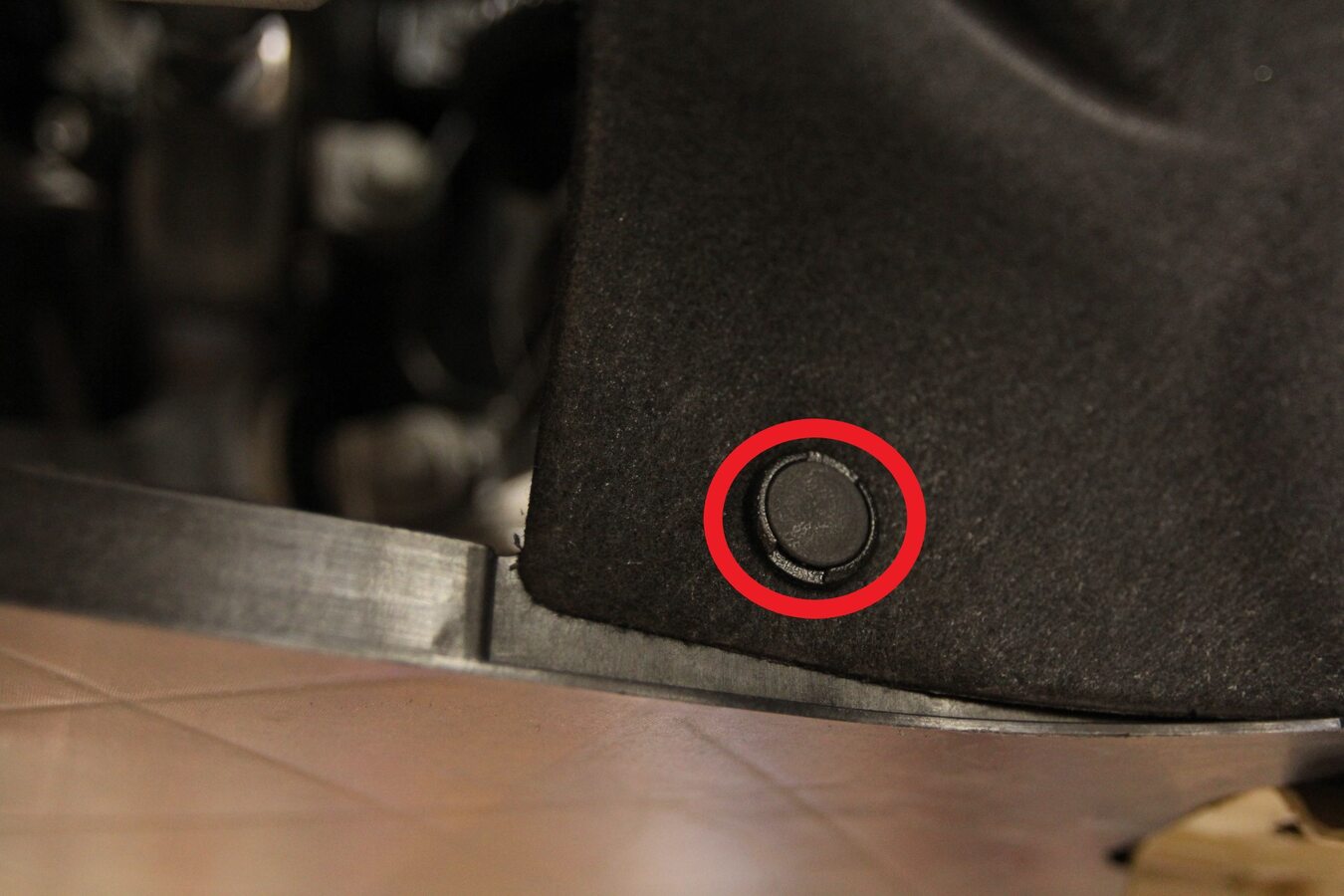

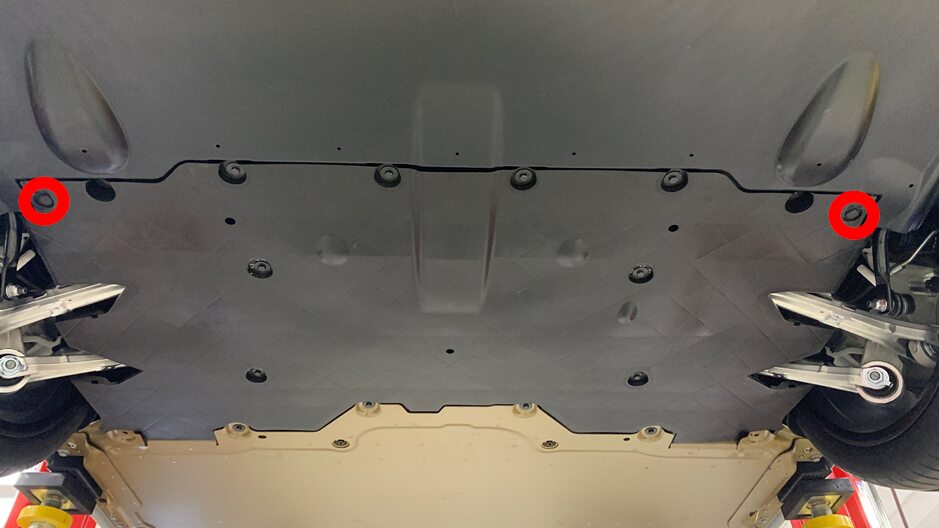

拆下用于固定前流线型护板的卡子

注
5 个推拉式卡子

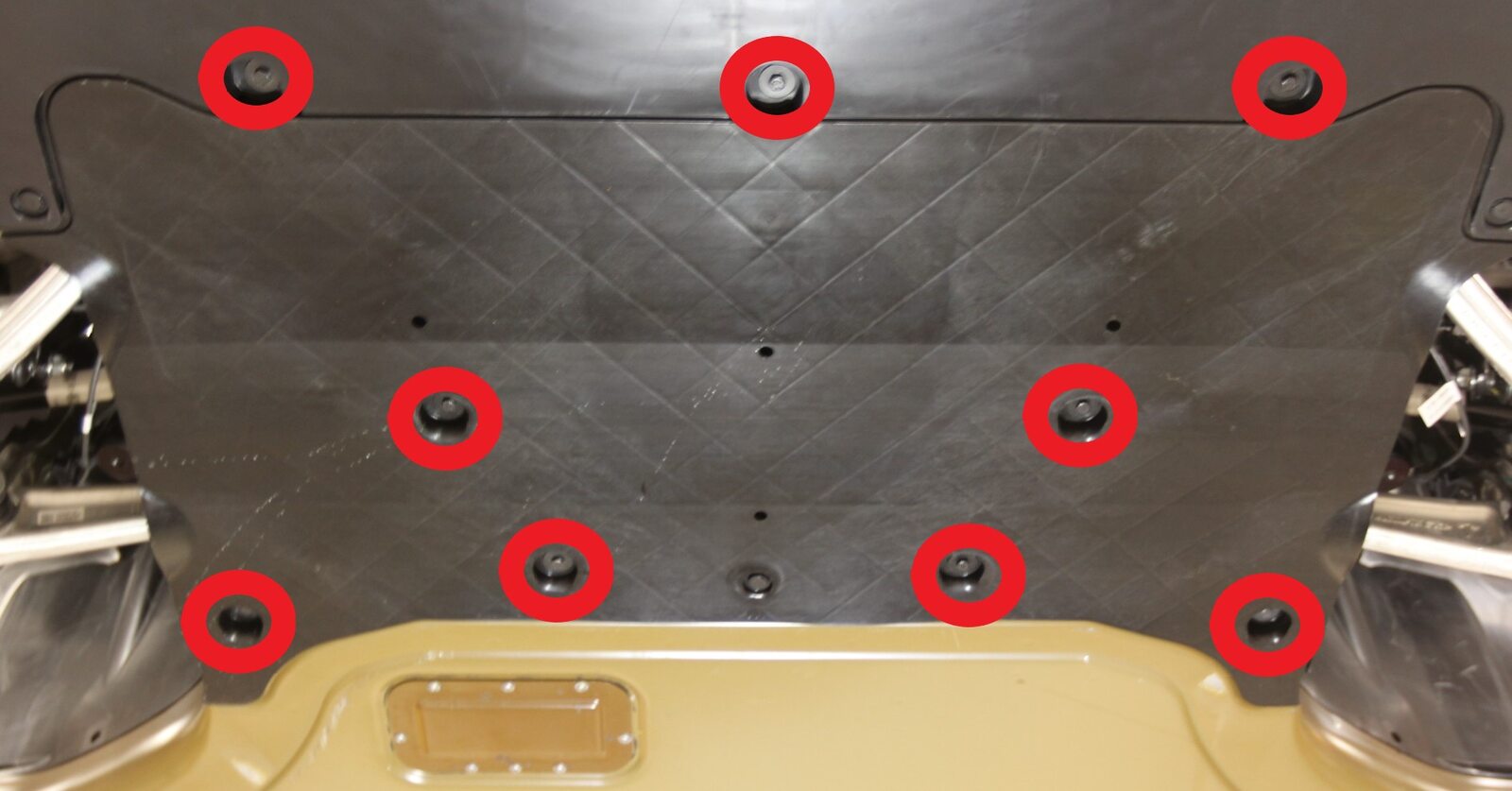

拆下用于固定前流线型护板的螺栓，并将前流线型护板从车辆上拆下

注
9 个螺栓，10 毫米，6 Nm

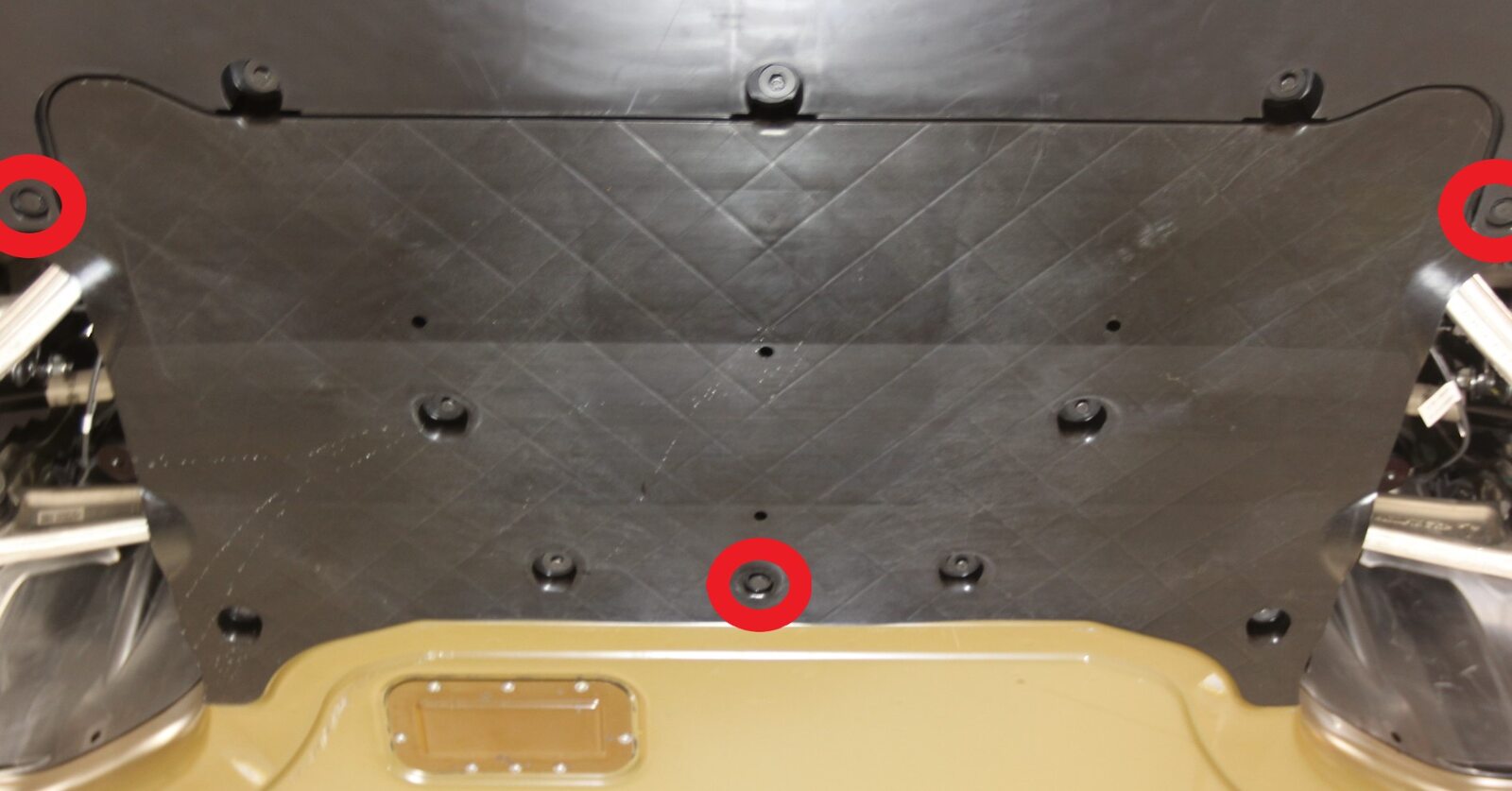

拆下固定中间流线型护板的卡子

注
4 个推拉式卡子

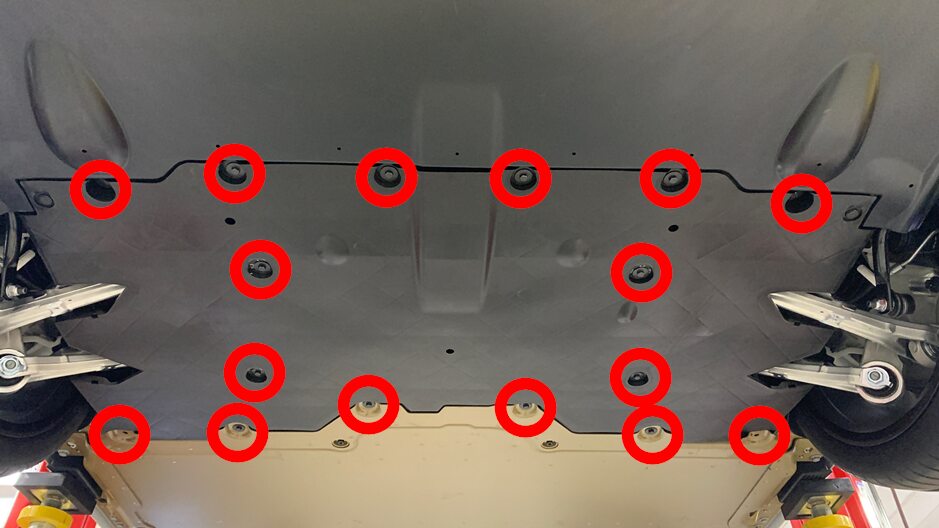

拆下固定中间流线型护板的螺栓，并将其从车上取下

注
16 个螺栓，10 毫米，6 Nm

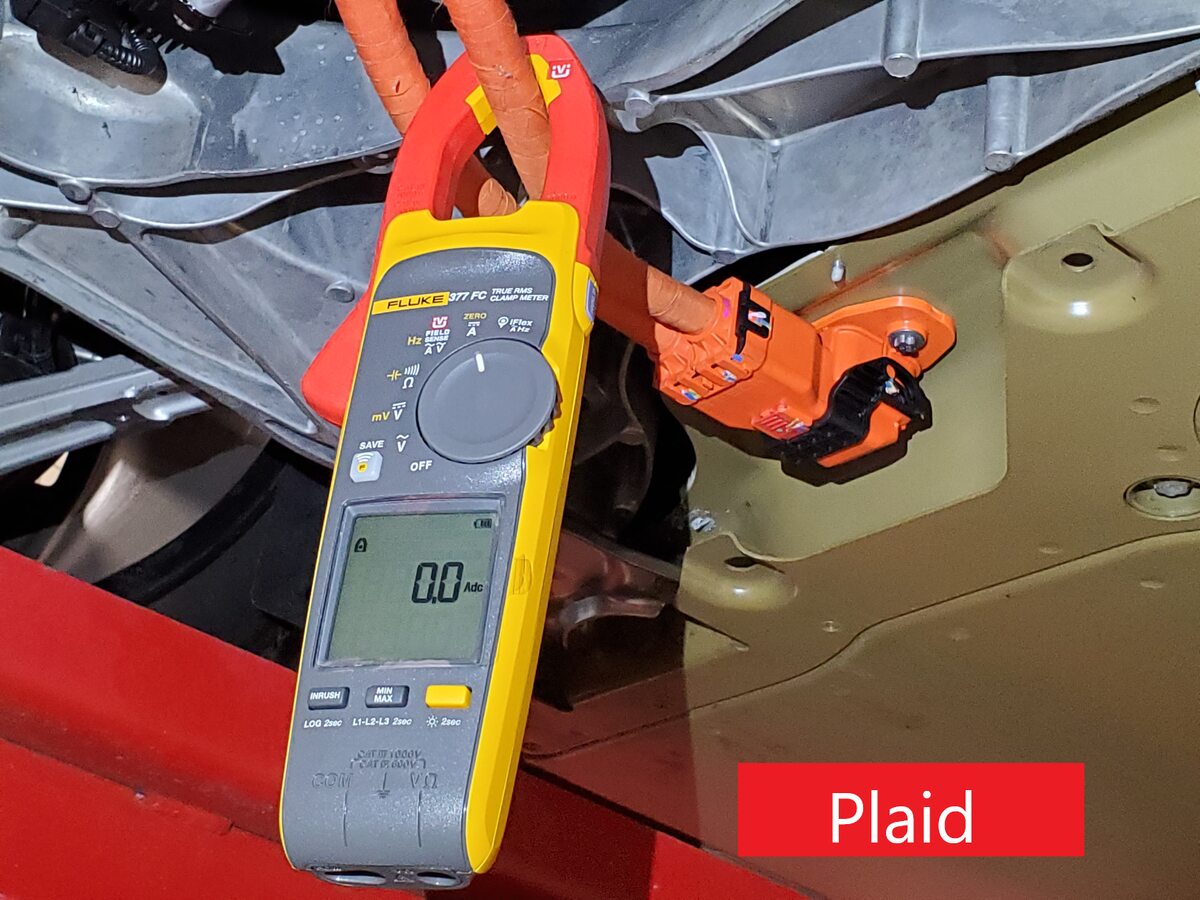

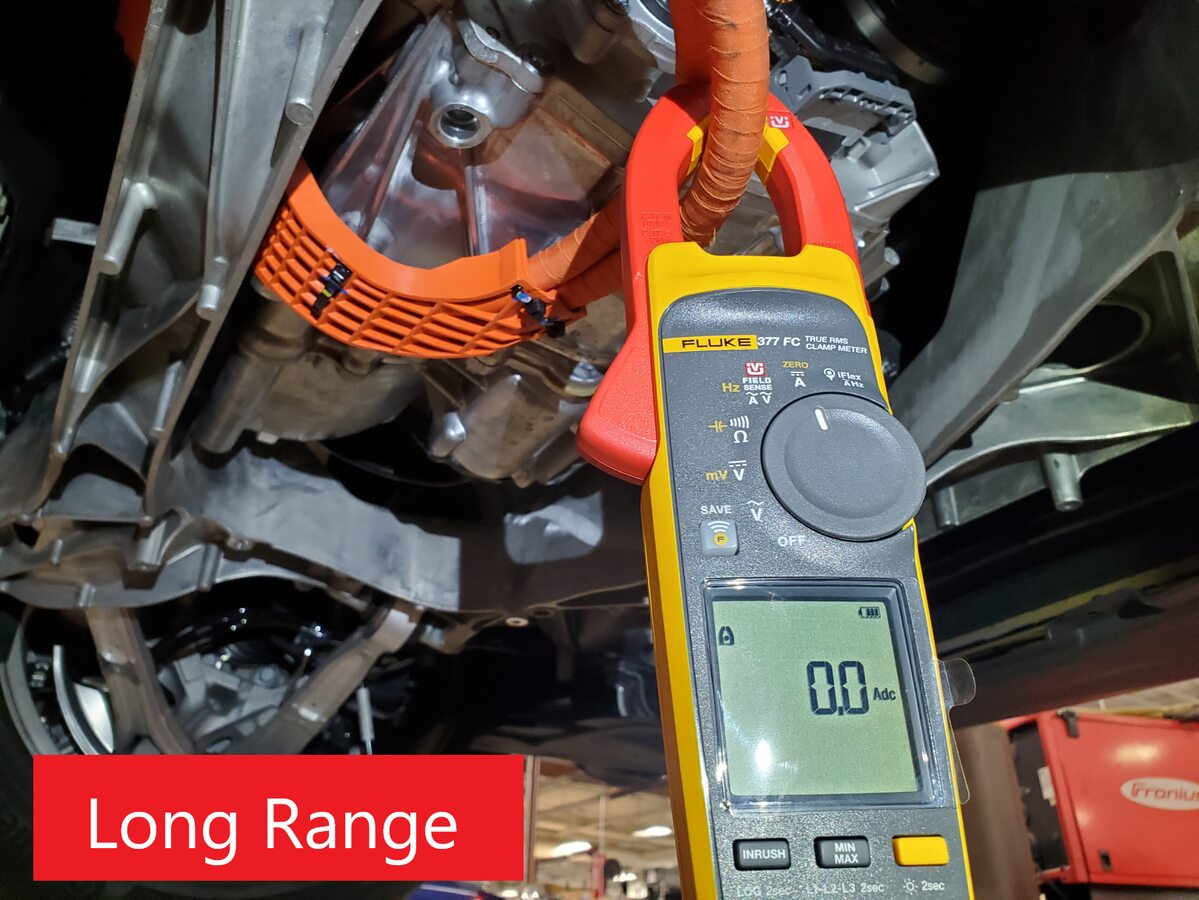

将电流钳安装到左侧后驱动单元高压线束上

注
在进行测量之前，确认仪表已调零；测量单根电缆。确认电流表安装方向正确。如果电流 > 0.5A，请勿继续断开高压连接器。此时，再次启动车辆电气绝缘程序，以确保所有设备均已正确关闭。如果电流 < 0.5A，可以断开并检查电池侧高压插头处的电压。
取出口袋中的所有物品并确保未佩戴金属饰品
检查高压绝缘手套

注
使用前检查手套是否损坏；请参考服务文档 TN-15-92-003，了解有关检查高压手套的信息。 https://service.teslamotors.com/documents?model=&keys=TN-15-92-003&vehicle_system=&sort_by=field_date_submitted&sort_order=DESC
佩戴高压绝缘手套和皮质外手套

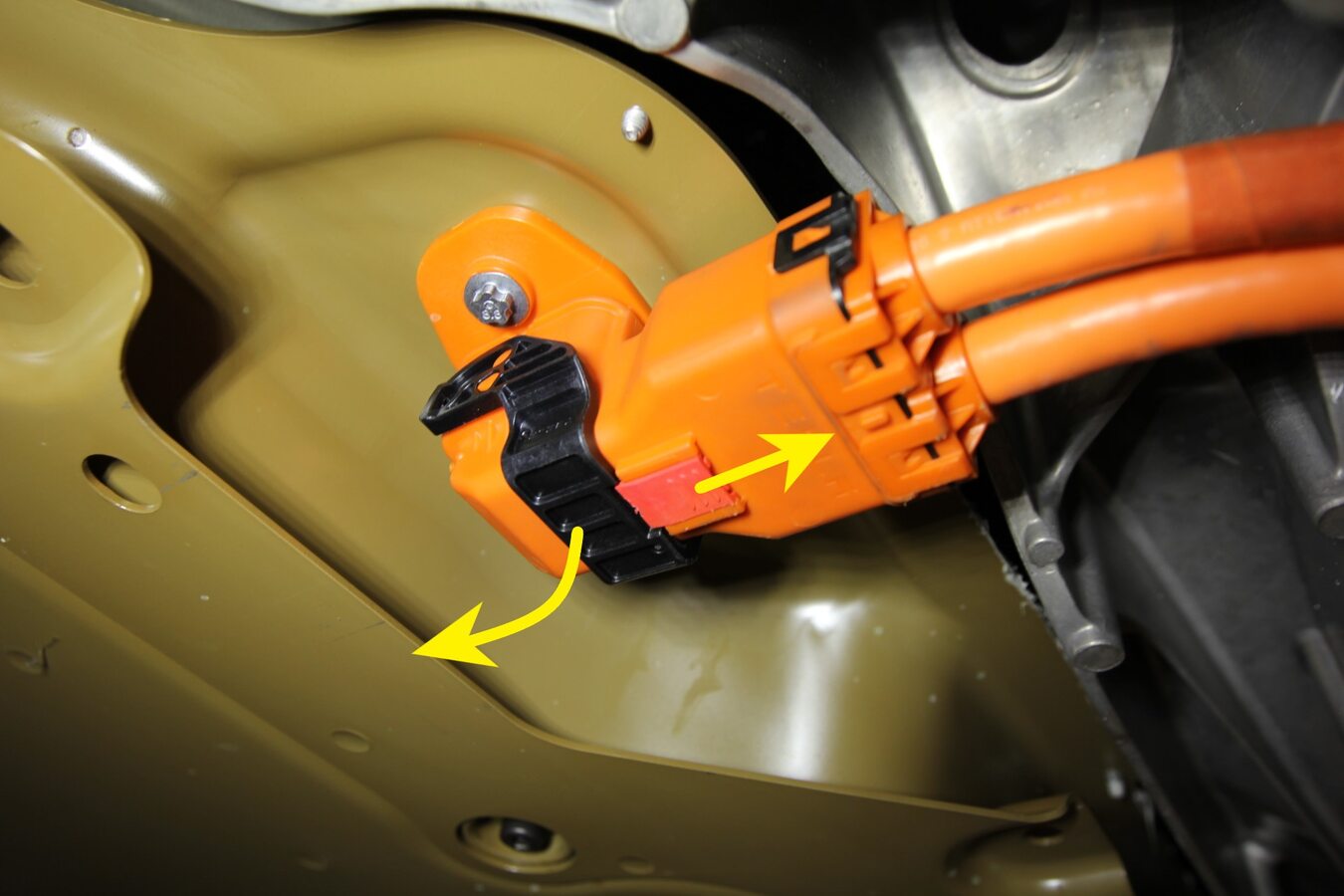

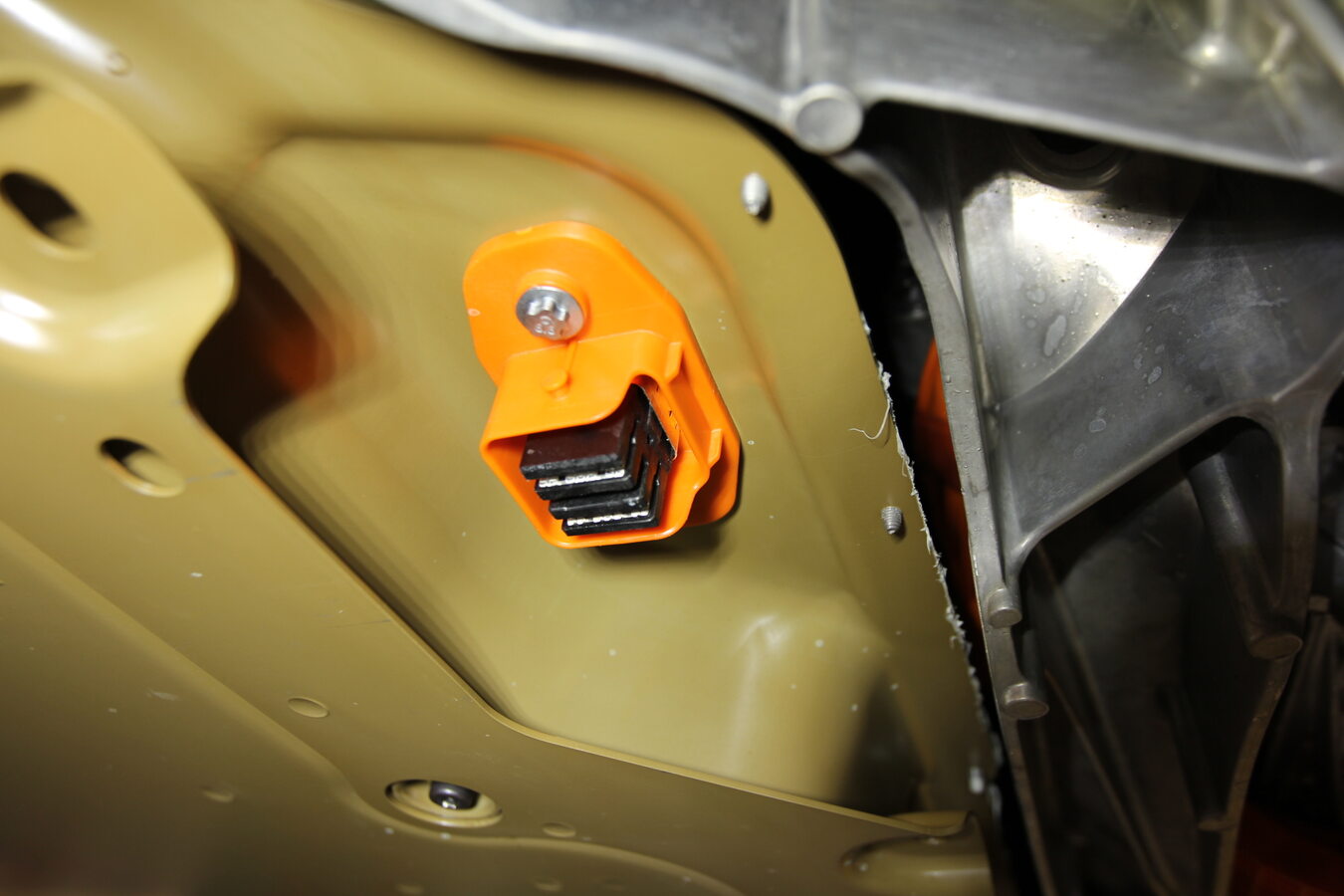

将左侧后驱动单元 (RDU) 高压线束从高压电池上松开

注
1 个连接器；按下红色锁片并松开释放杆，请勿强行提起释放杆

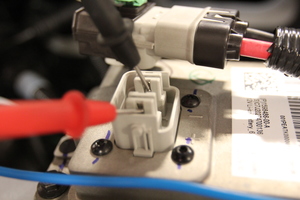

确认左侧后驱动单元后部高压接头处没有高压

注
操作高压部件时，务必佩戴个人防护装备（高压手套、护目镜）；确认测试设备的安全等级为 CATIII 或更高；测量 B+ 至接地、B- 至接地、B+ 至 B- 的电压；如果电压大于 10V，则说明电池组触点开关未断开或熔焊；停止作业并联系维修工程部
将左侧后驱动单元 (RDU) 高压线束固定到电池组上

注
1 个连接器；确认杆处于垂直打开位置；小心地将连接器放置到位，让杆接合；完全固定杆并确认红色锁片已锁定；切勿损坏任何针脚
取下皮革手套保护罩和高压绝缘手套

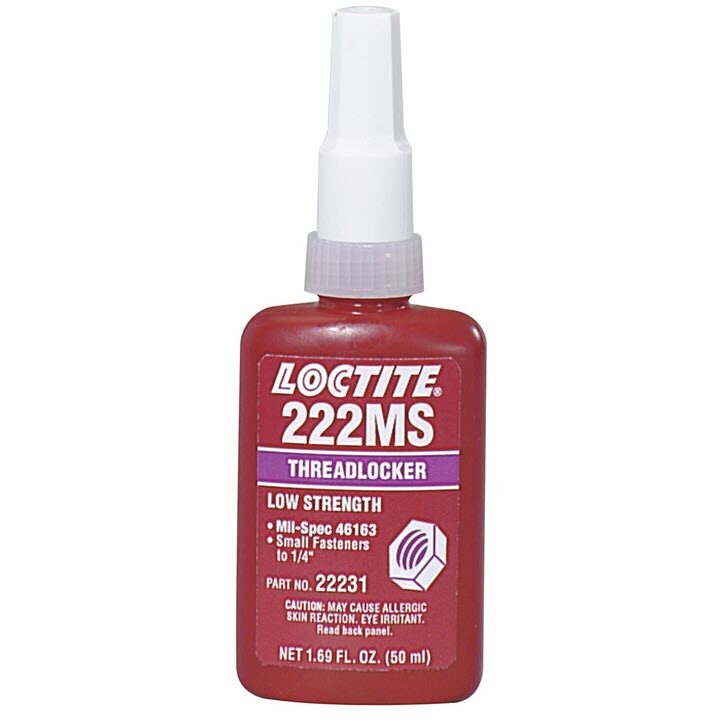

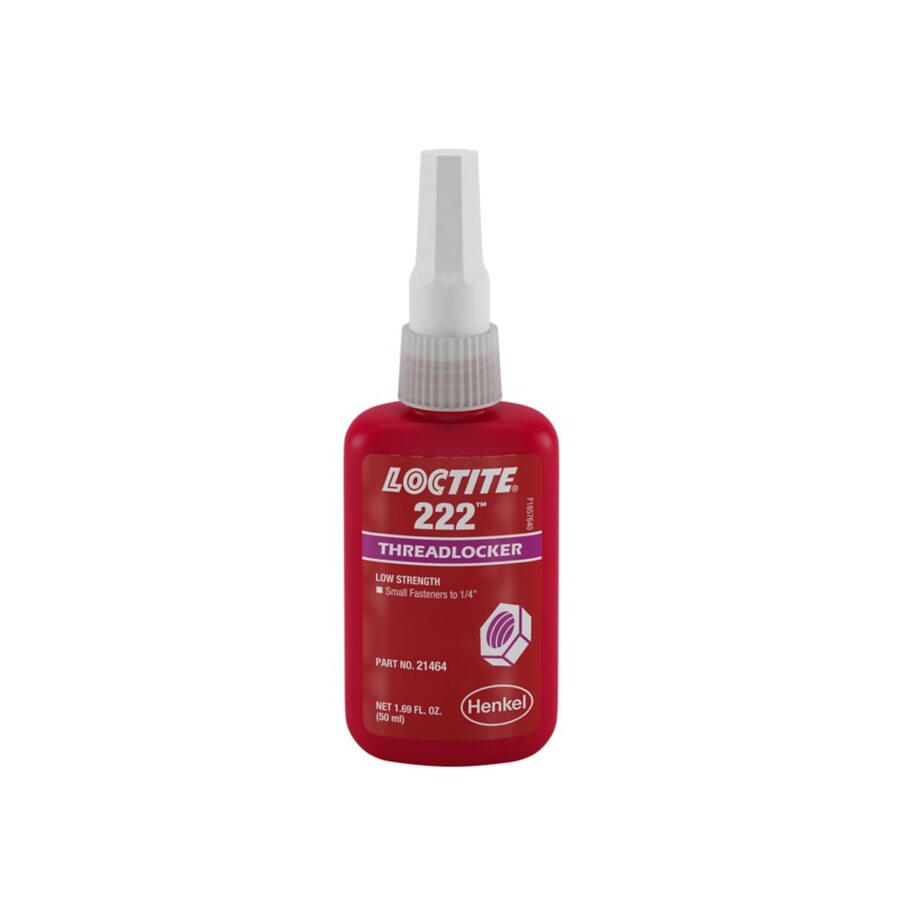

在中间流线型护板螺栓上涂抹 Loctite 222，然后安装将中间流线型护板固定到车辆的紧固件

注
16 个螺栓，10 毫米，6 Nm
安装固定中间流线型护板的卡子

注
4 个推拉式卡子

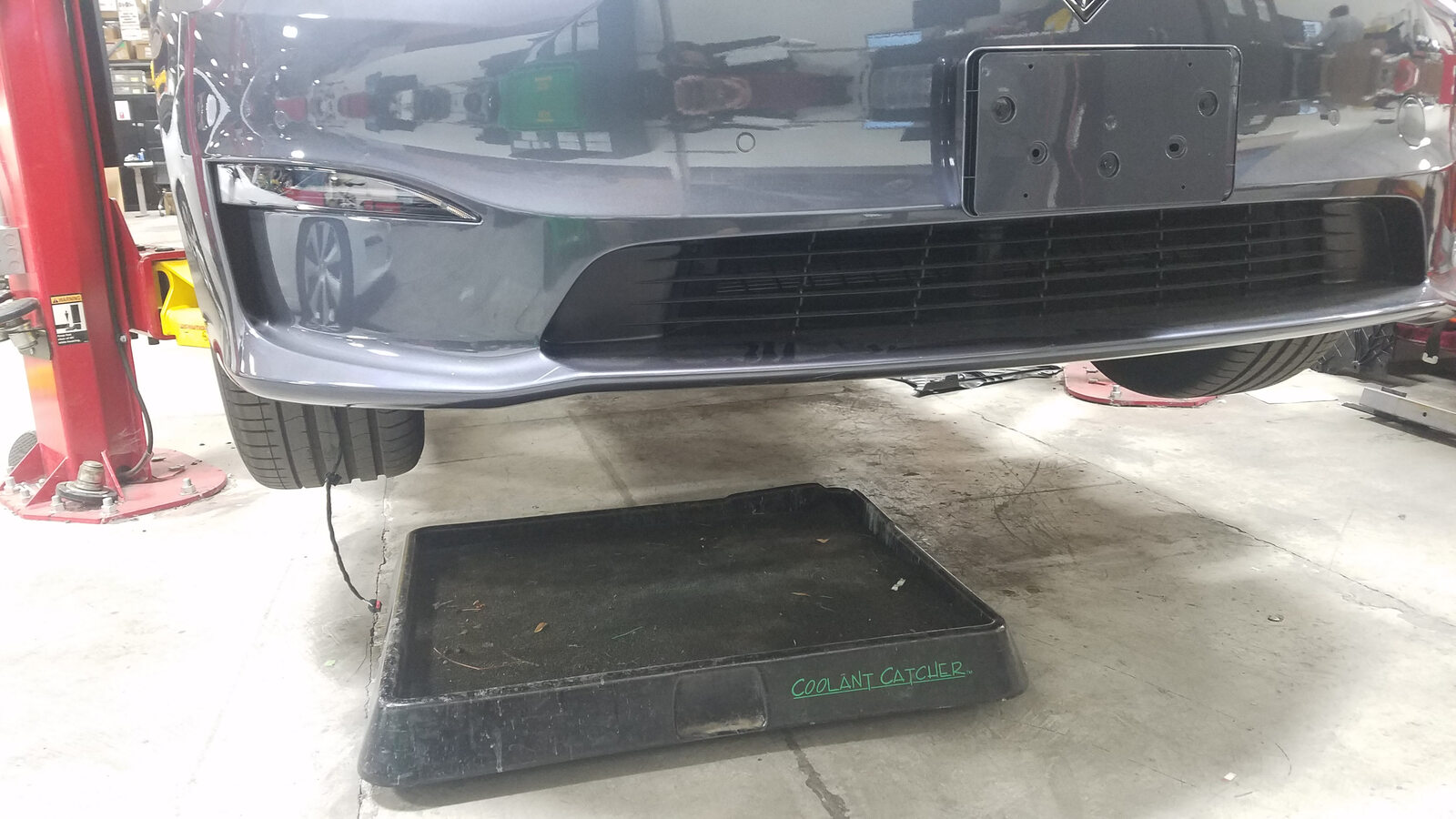

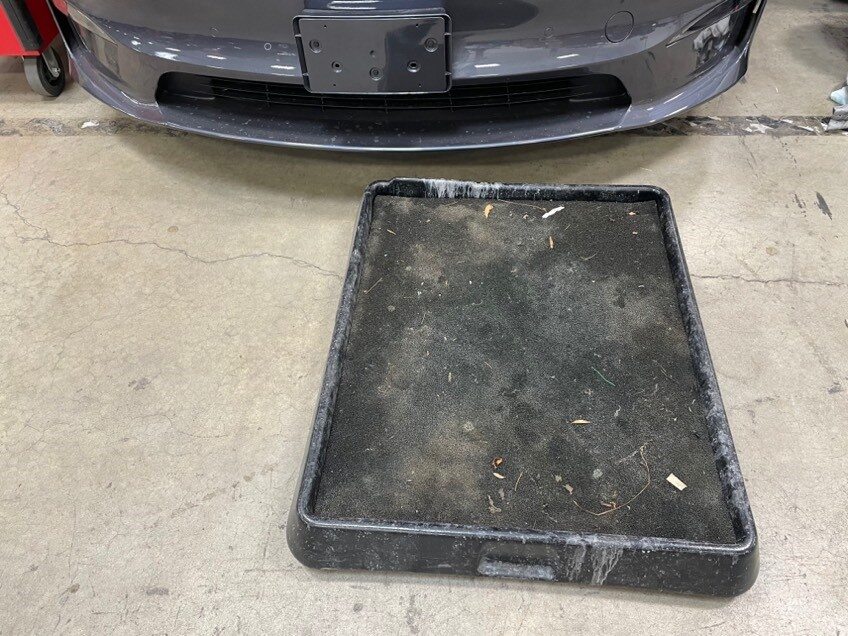

在车辆右前部下方放置冷却液收集器

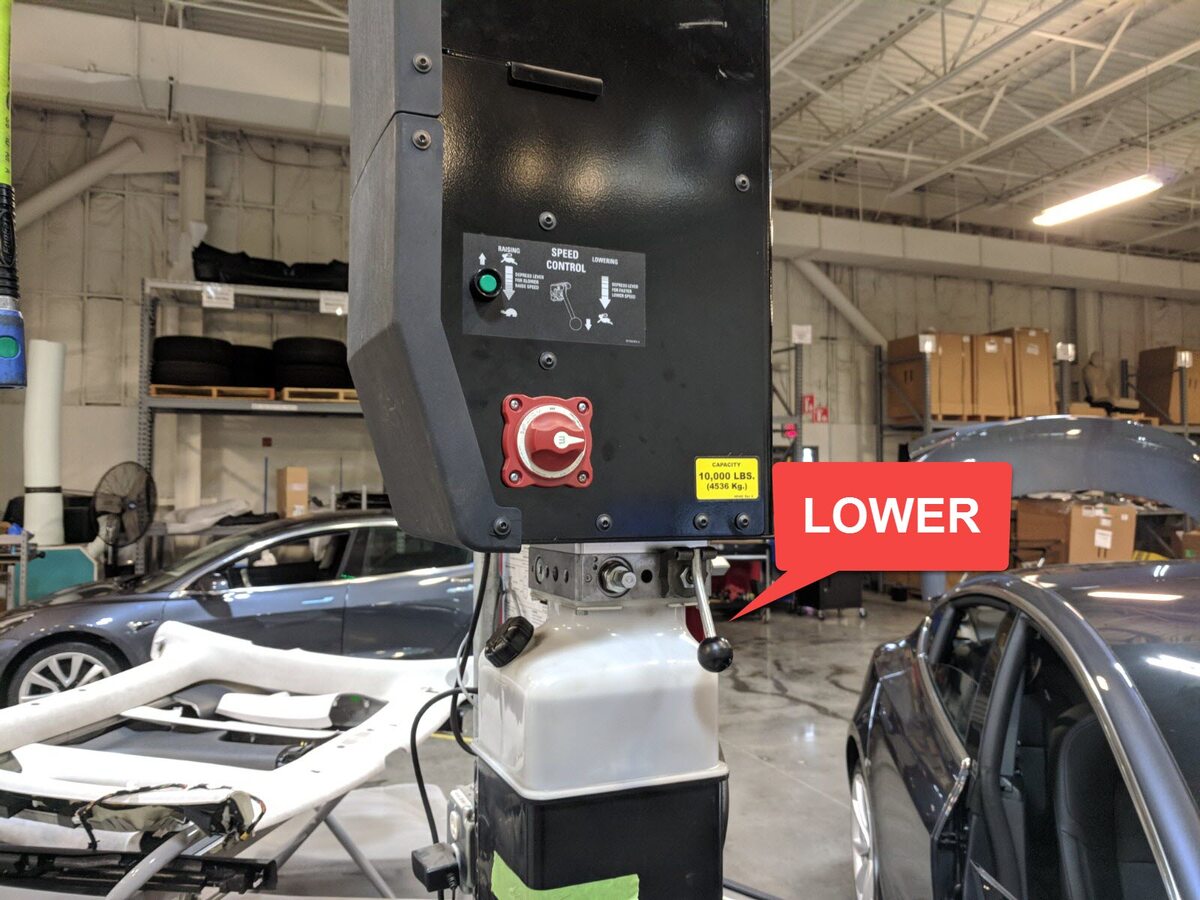

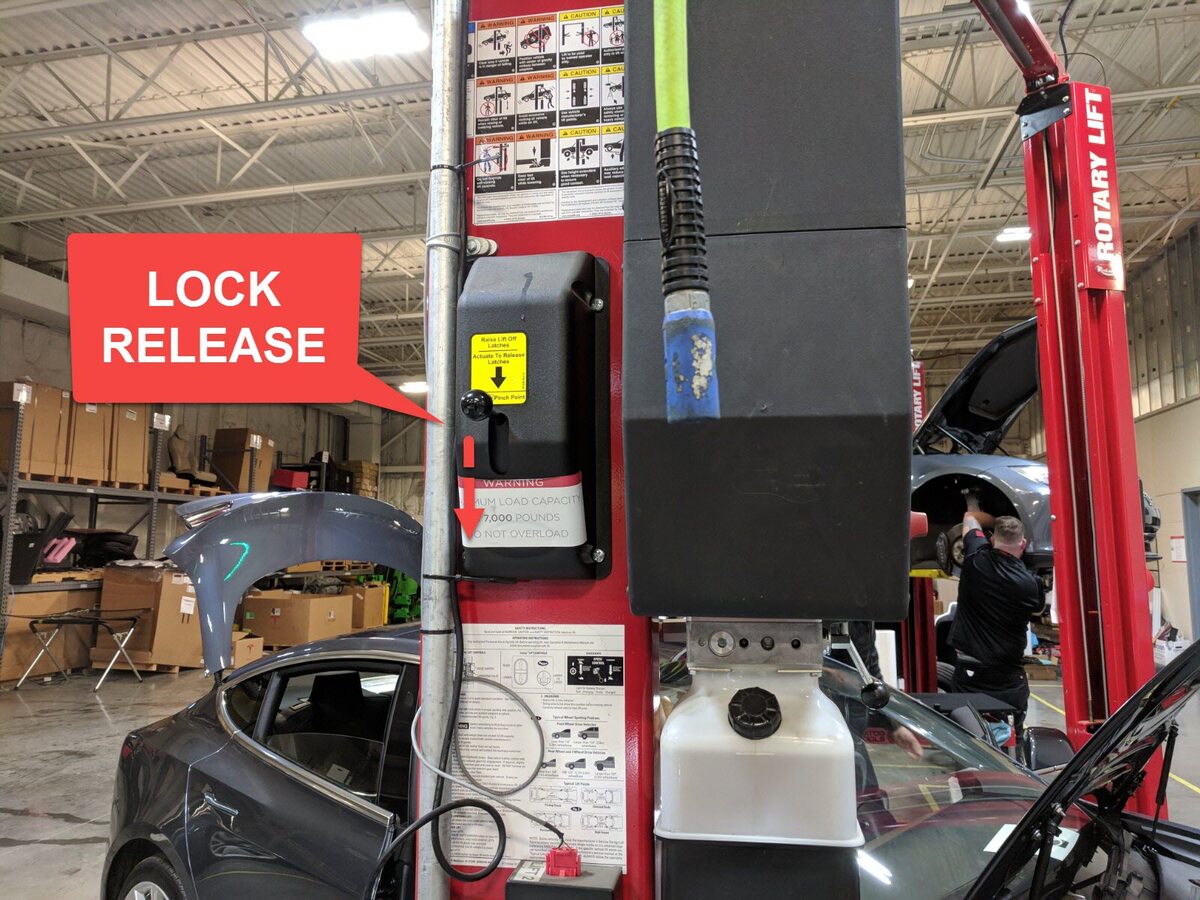

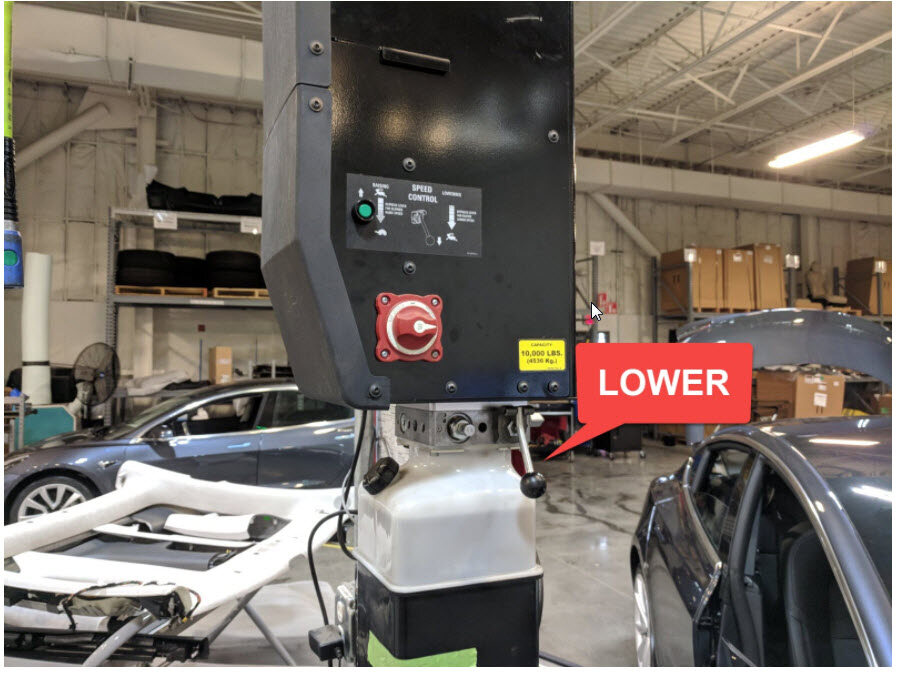

降下车辆，直至轮胎接触到地面

注
将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如

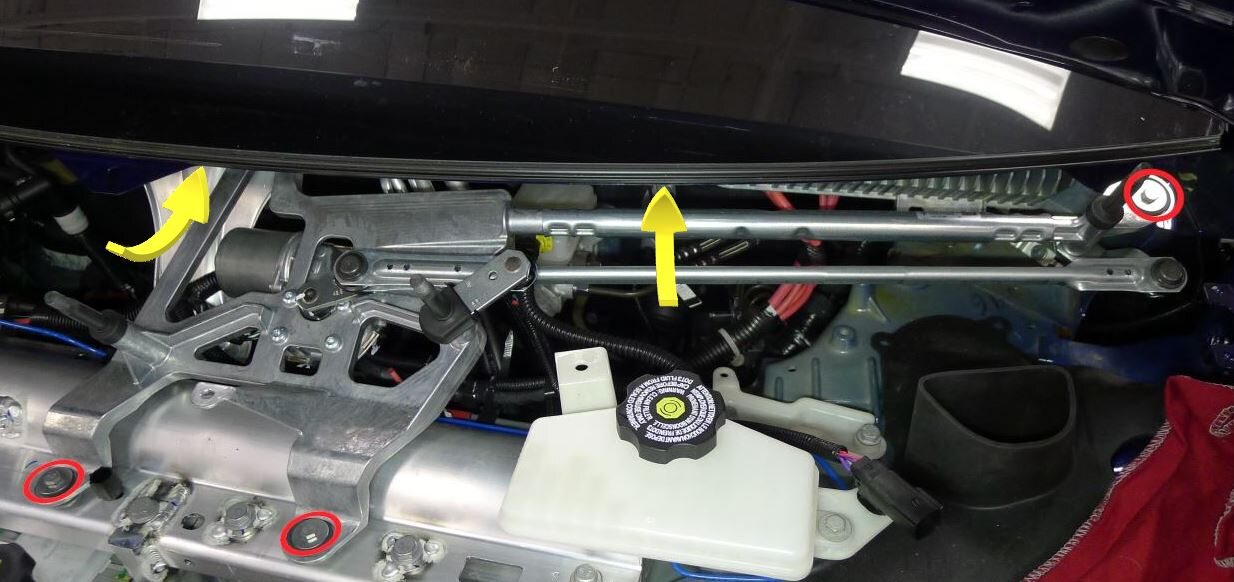

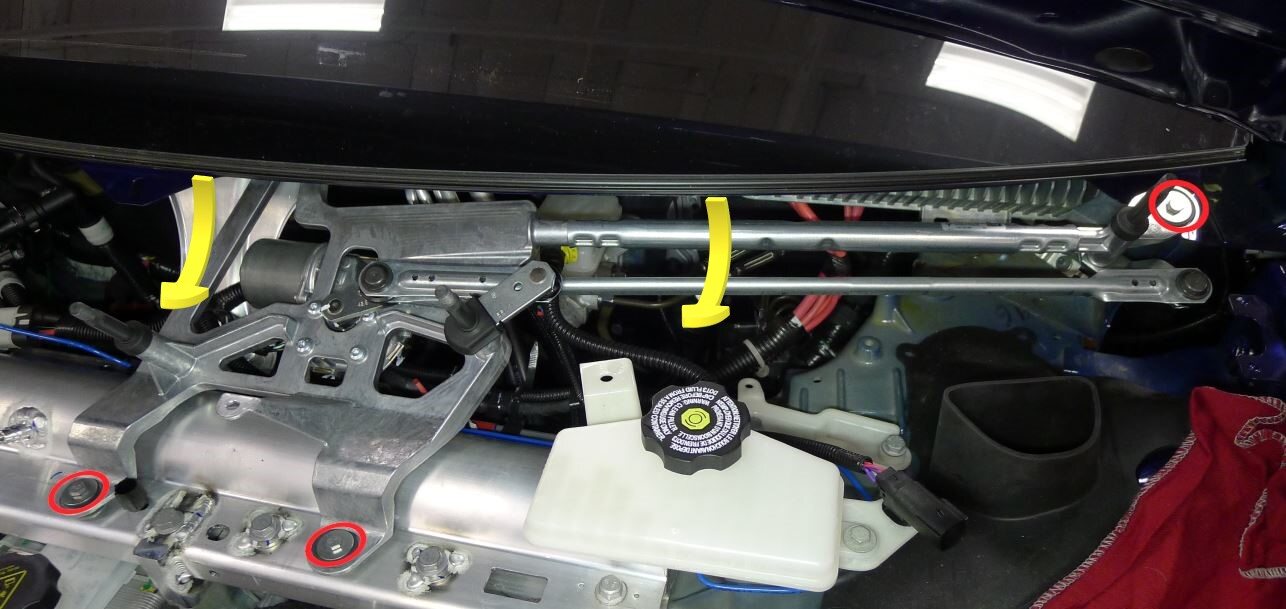

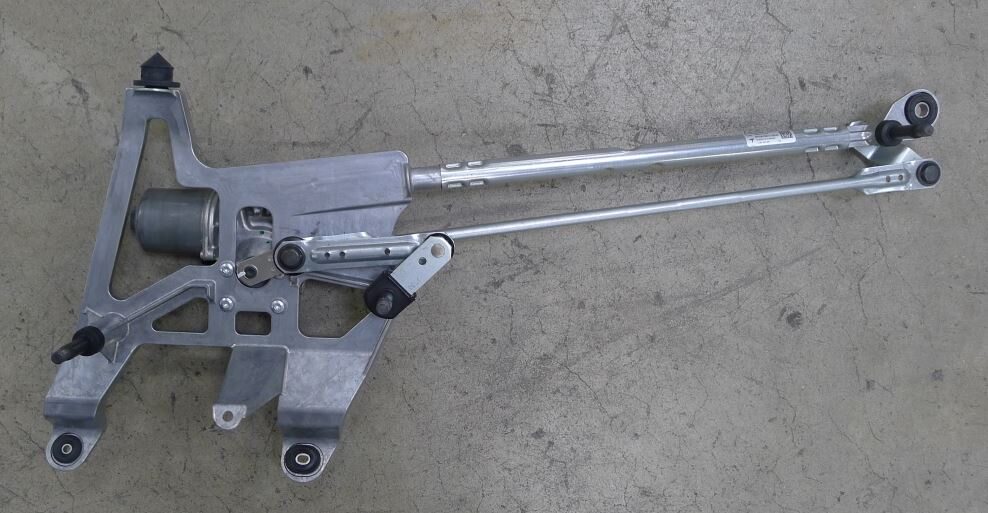

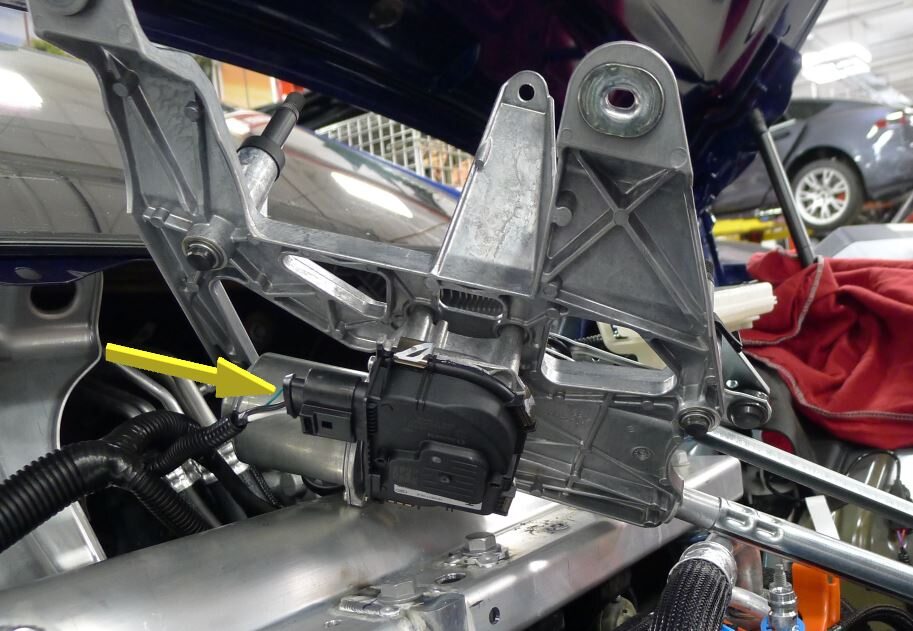

拆下雨刮器模块

注
3 个螺栓，10 毫米，9 Nm，1 个连接器；将模块向前向上旋转，以接触连接器

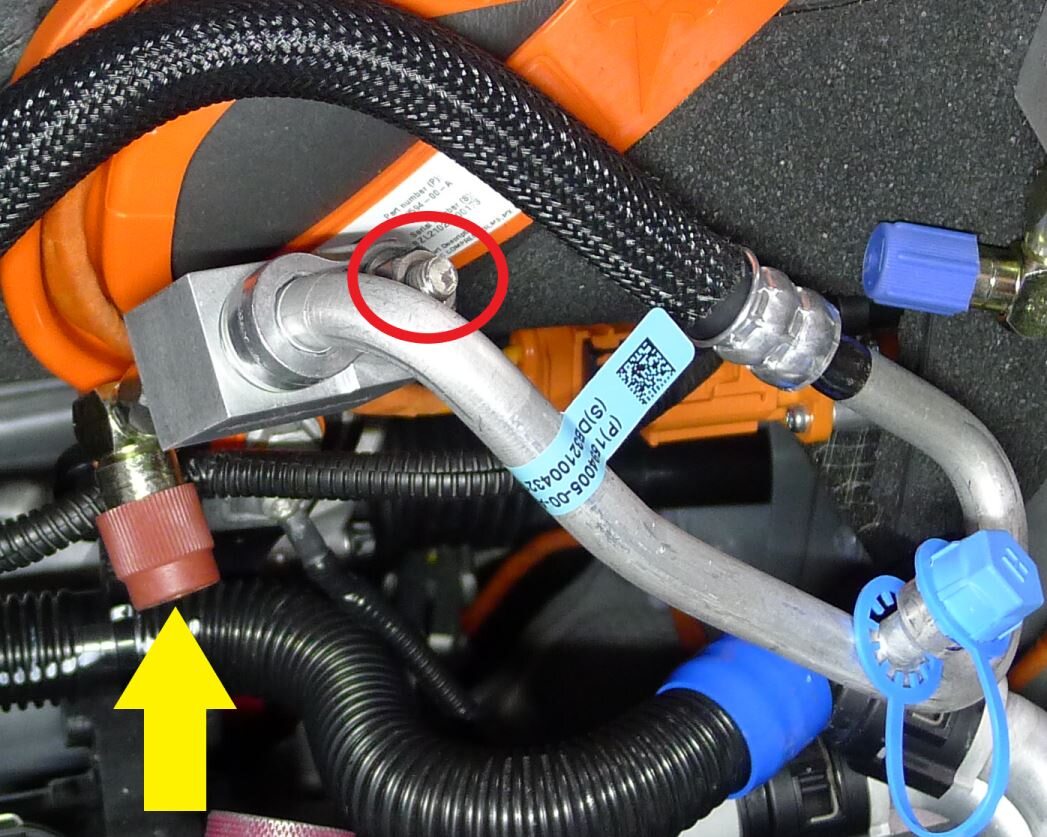

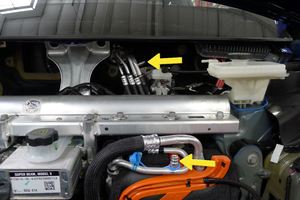

从空调端口下部和上部拆下端口盖

注
2 个盖子

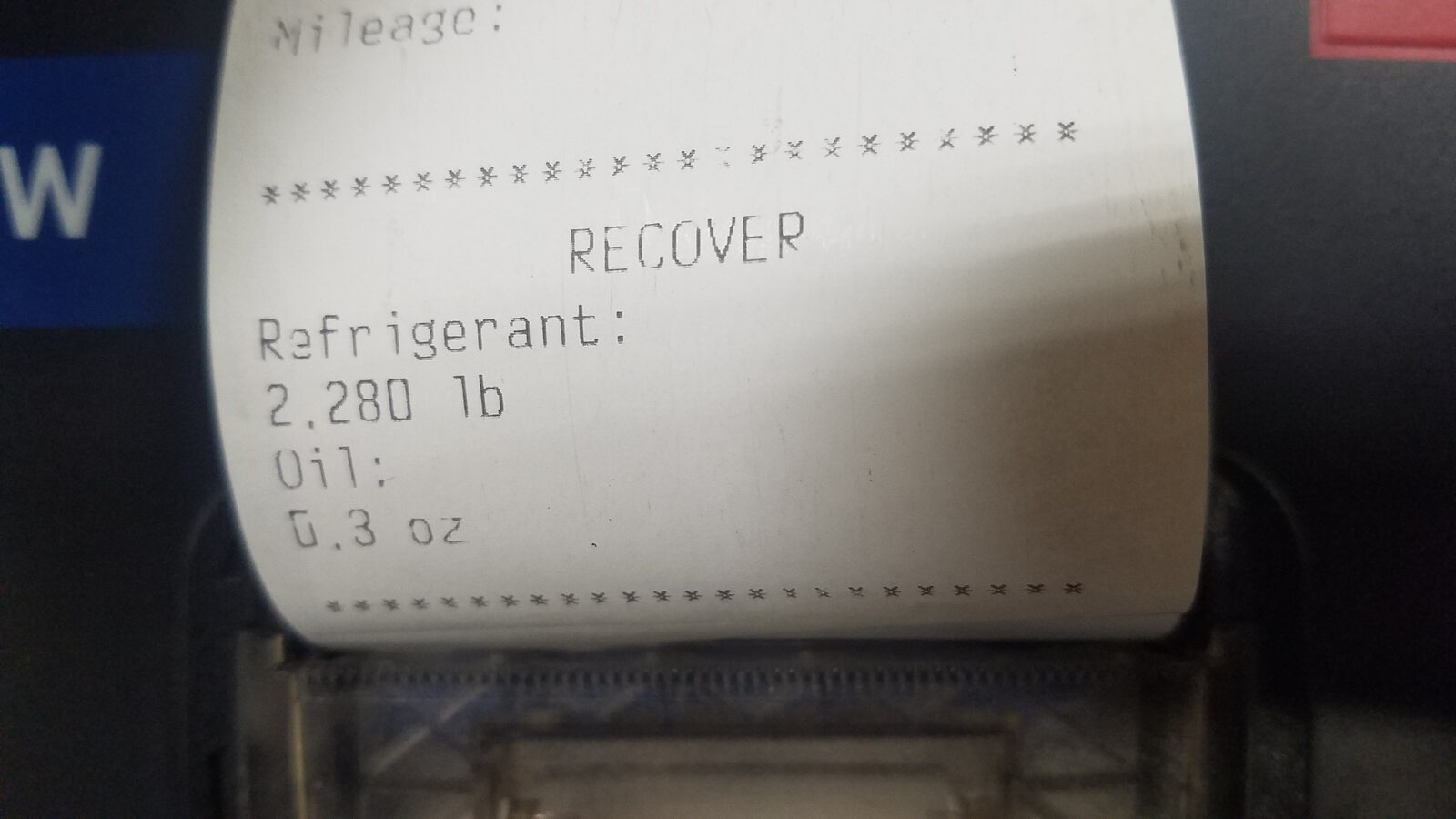

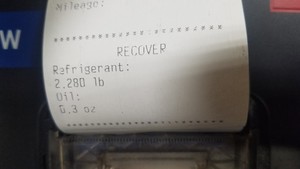

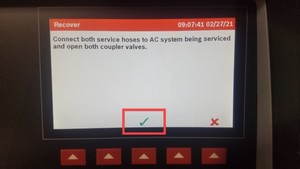

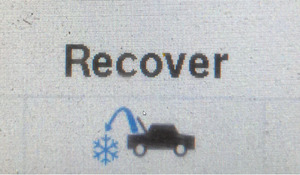

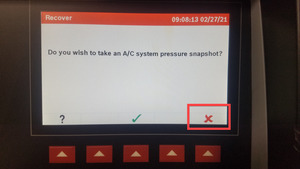

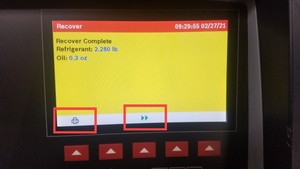

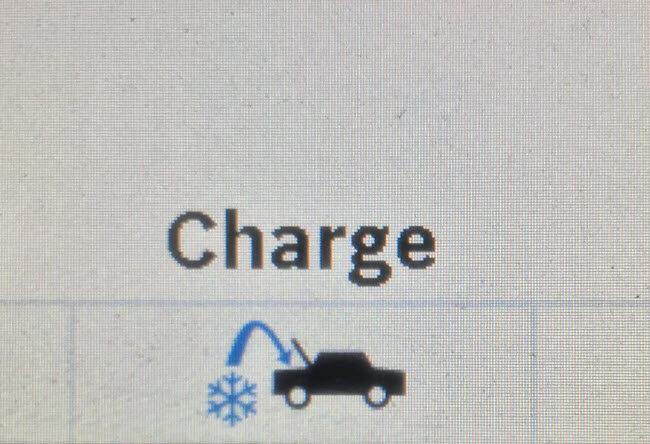

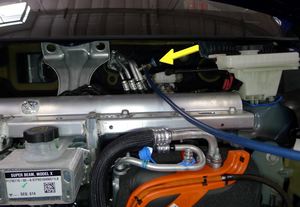

确认 "Thermal Fill Drain"，然后将软管连接到车辆并执行空调回收

注
首先确认指示灯显示为绿色且车辆已准备好回收；将耦合器连接到车辆；记录制冷剂和机油的回收量，标记机油排放罐的机油液位（使用一段胶带标记液位）；顺时针旋转打开耦合器；点击 Main Menu > Recover > Verify hose connection；过程完成后机器将发出蜂鸣声；车辆可以无人看管；记录或打印制冷剂和机油的回收量；应回收制冷剂约 2.24 磅（1.02 千克）；应回收机油约 0.3 盎司（8.87 毫升）；如果机油排放量增加超过 1.01 盎司（30 毫升），请参阅排油损耗图 https://toolbox.teslamotors.com/articles/353700

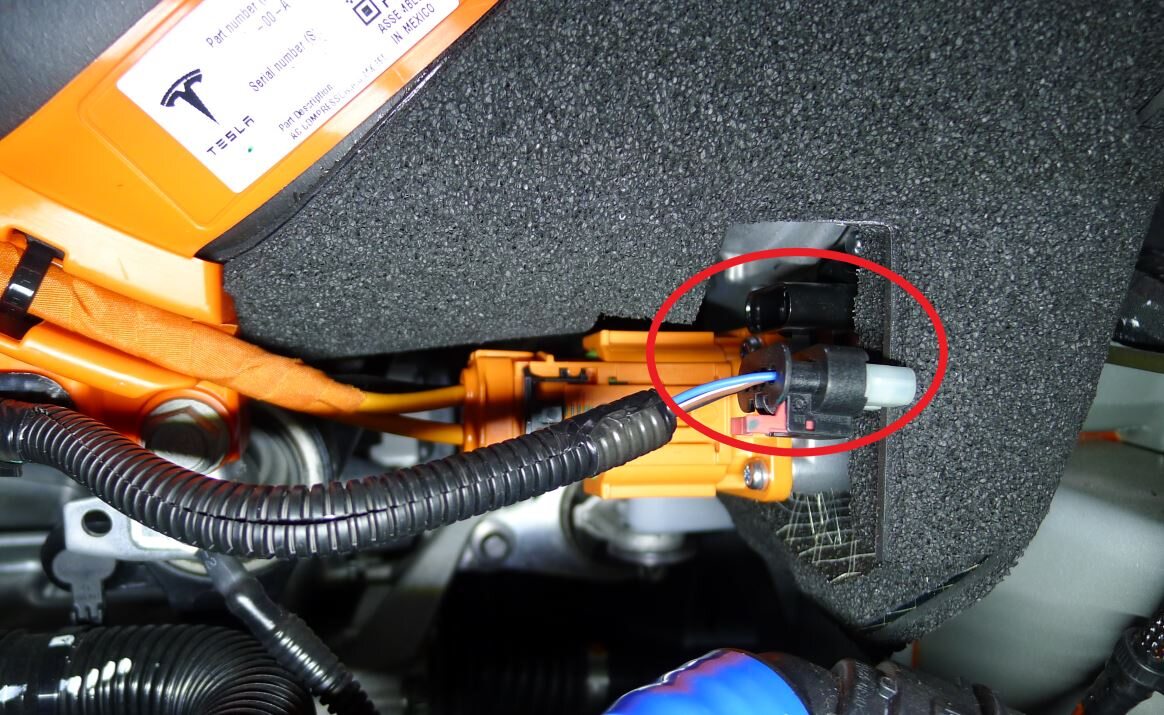

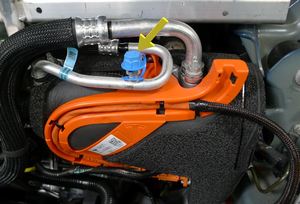

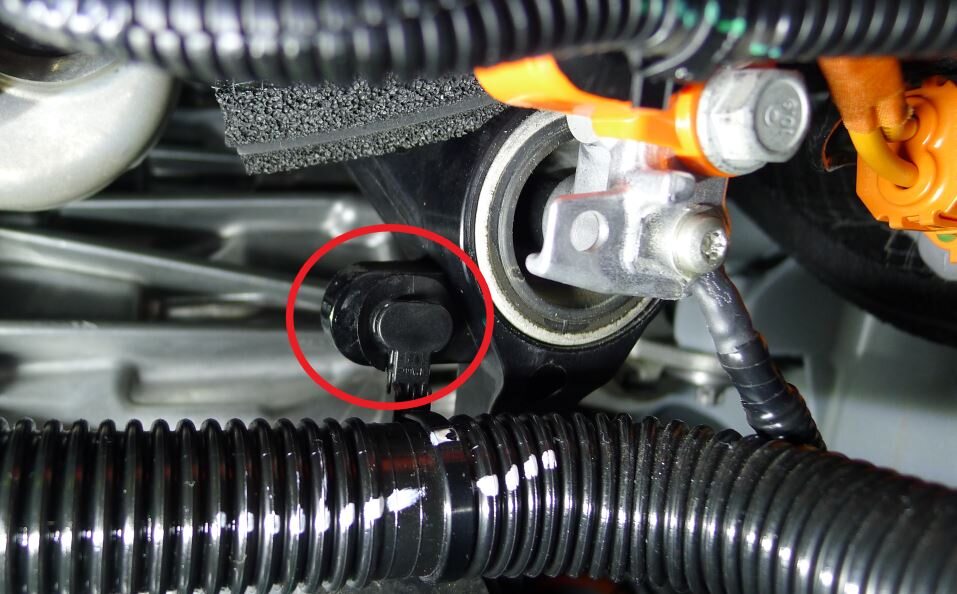

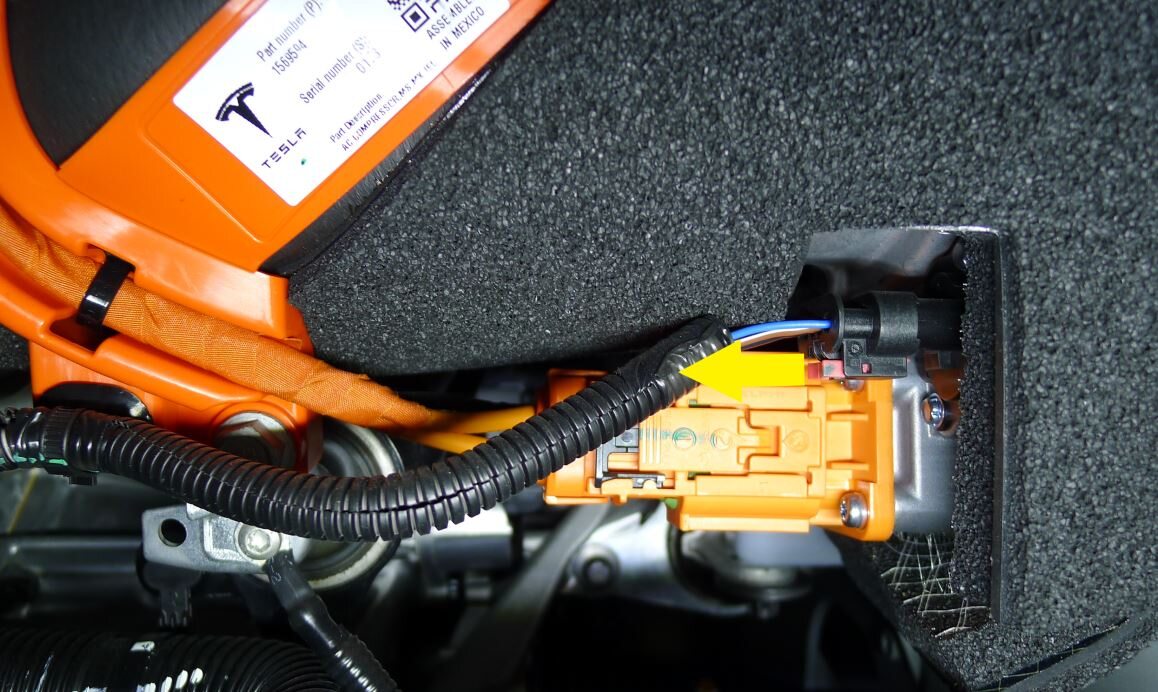

断开空调压缩机逻辑连接器

注
1 个锁止电气连接器；切勿向下按压红色锁片，拉动以使锁脱离，再次拉动松开连接器

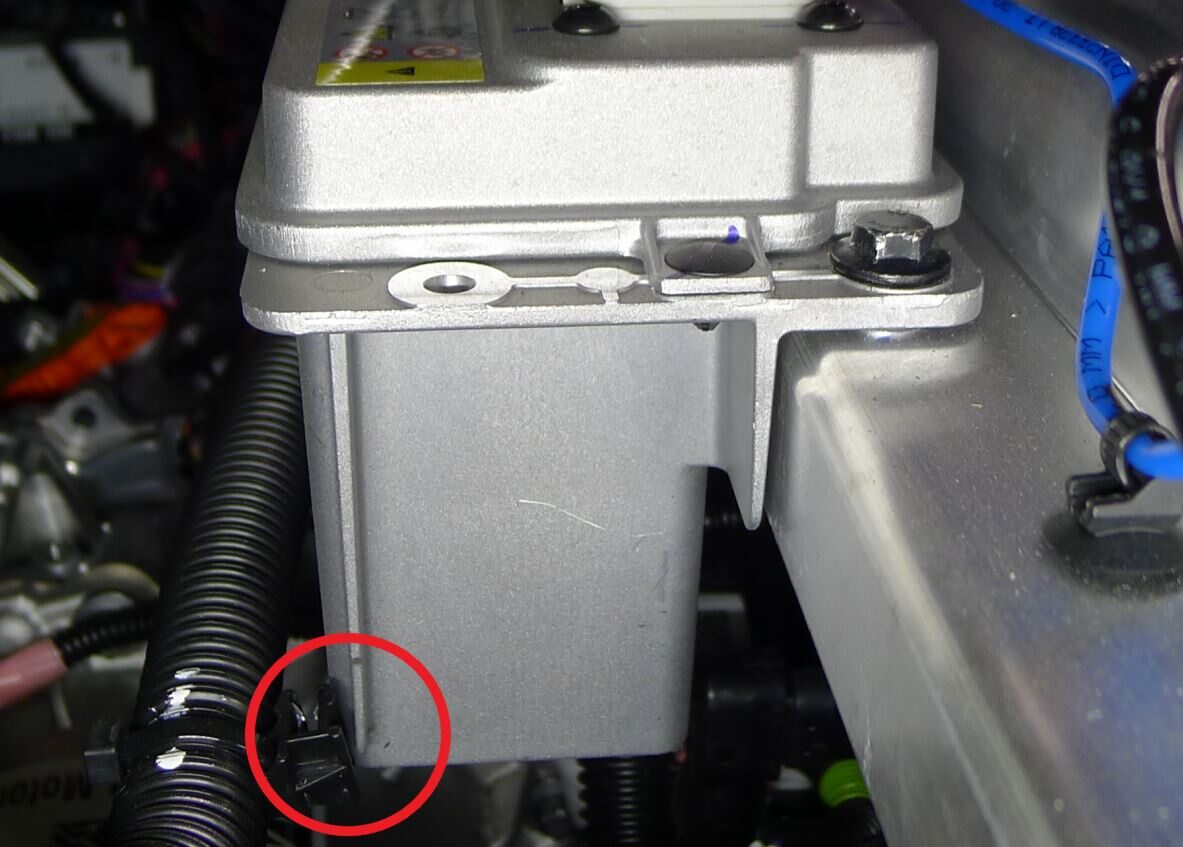

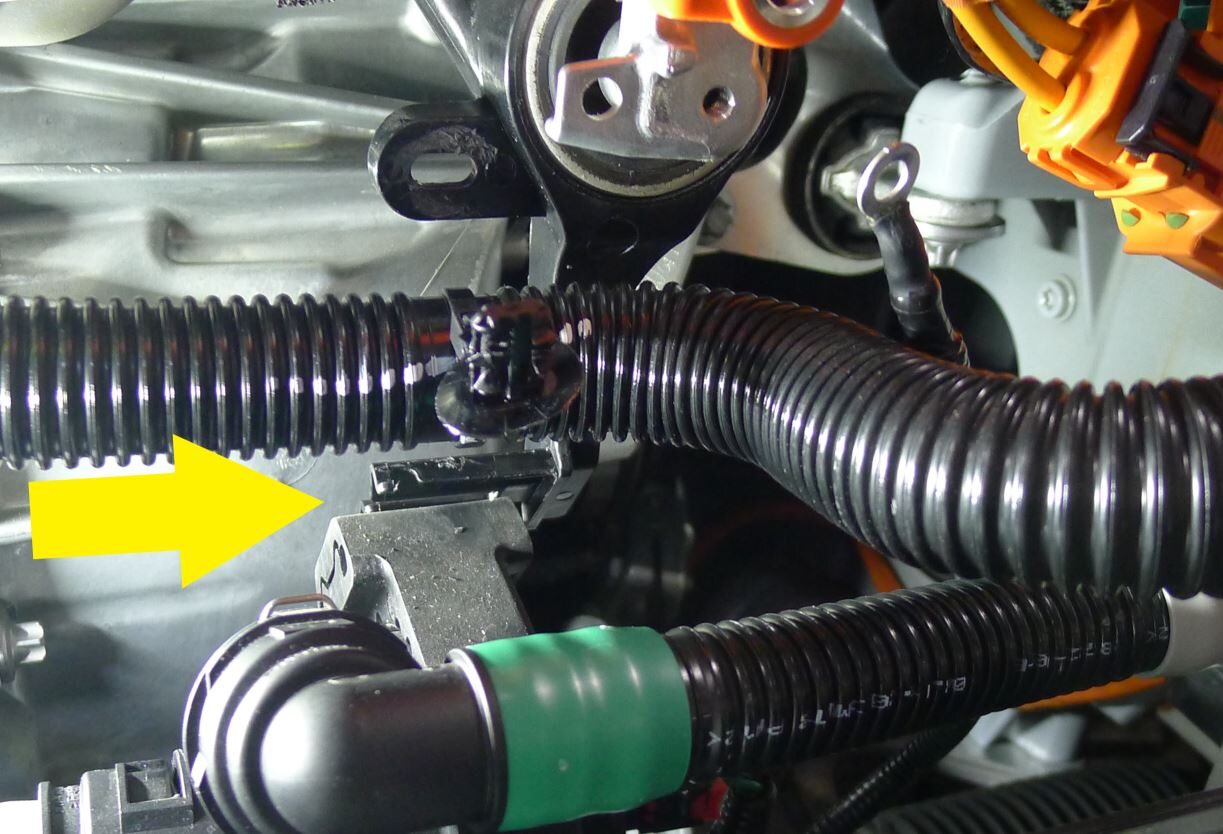

拆下将空调压缩机逻辑线束固定到空调压缩机高压线束支架的卡子

注
1 个树形头卡子

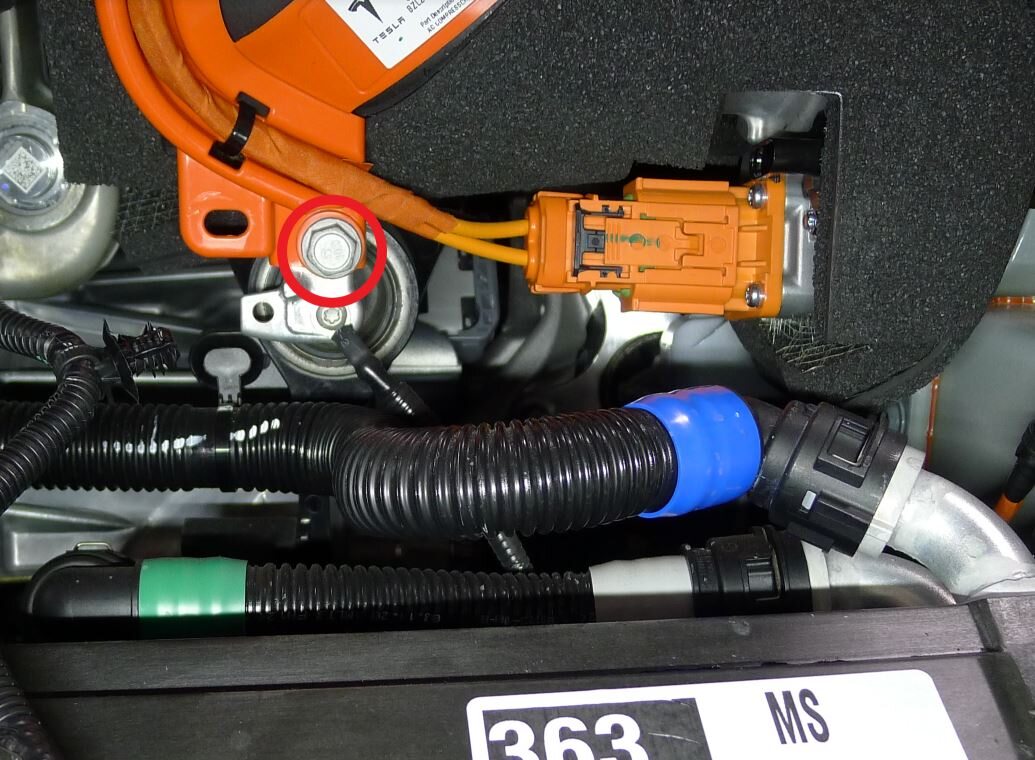

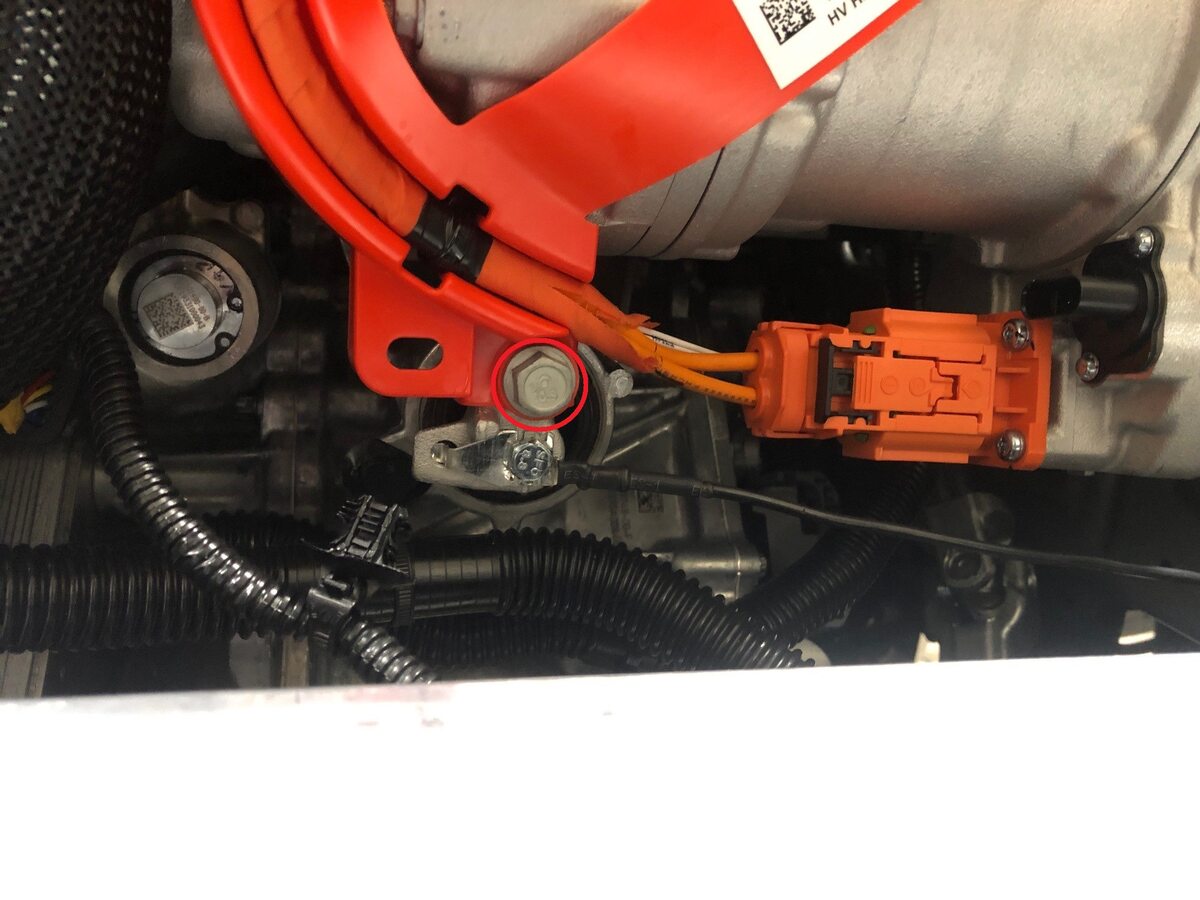

拆下将空调压缩机高压线束支架固定到空调压缩机的紧固件

注
1 个螺栓，13 毫米，9 Nm

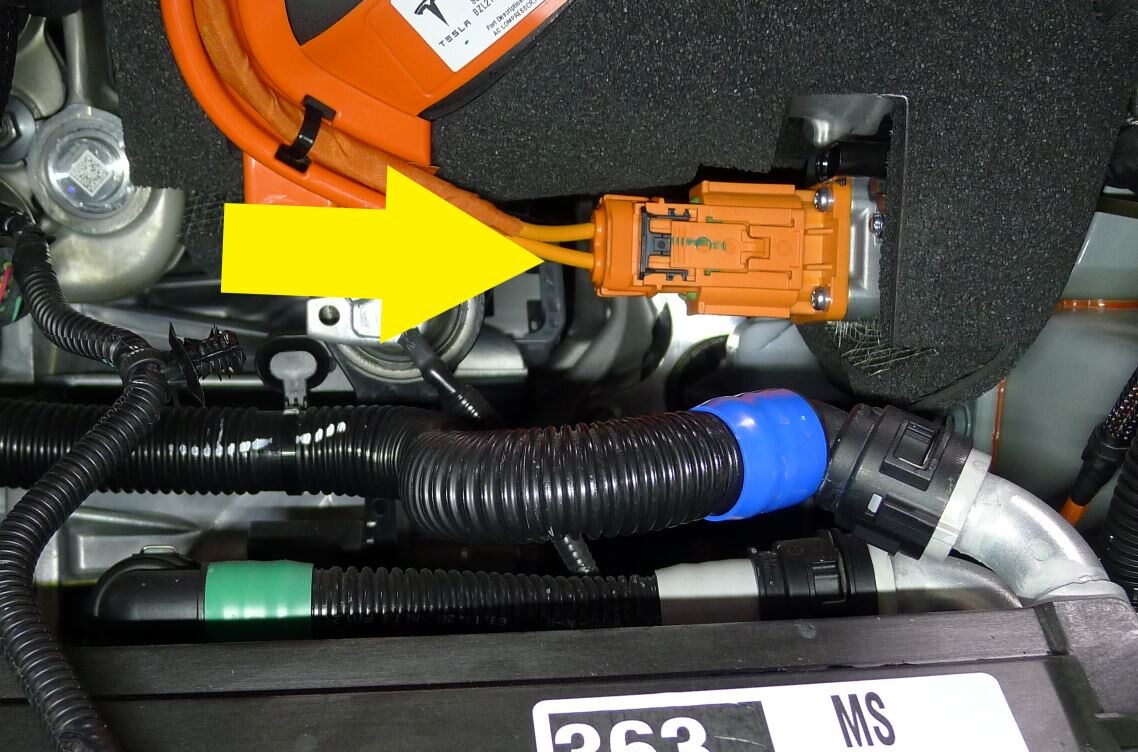

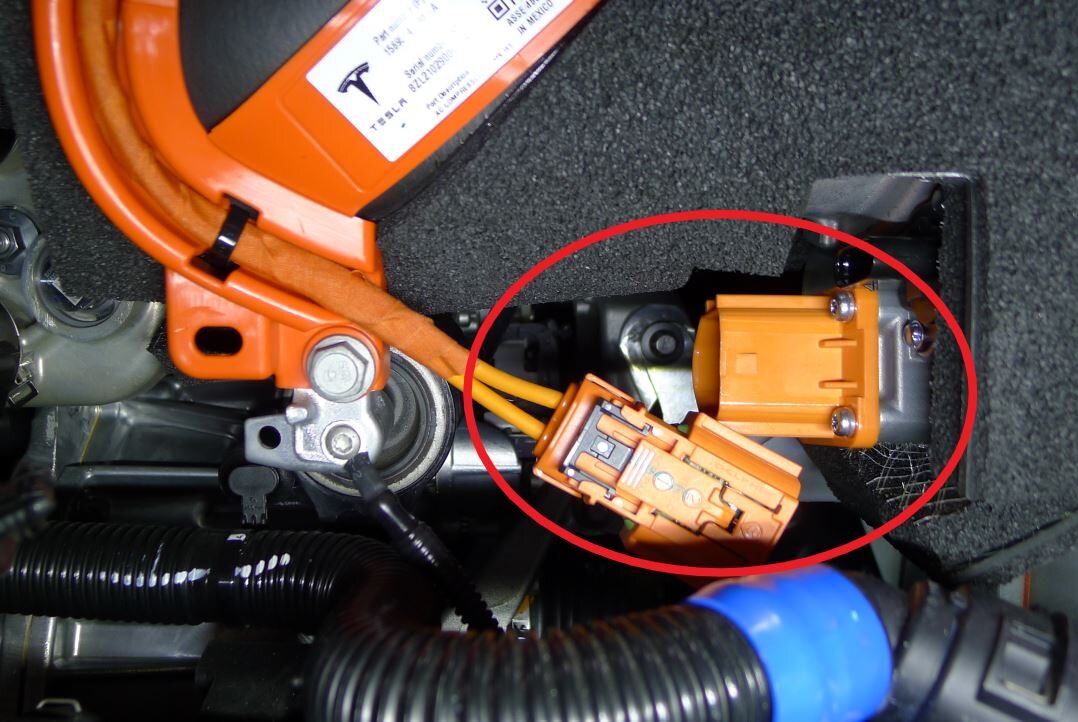

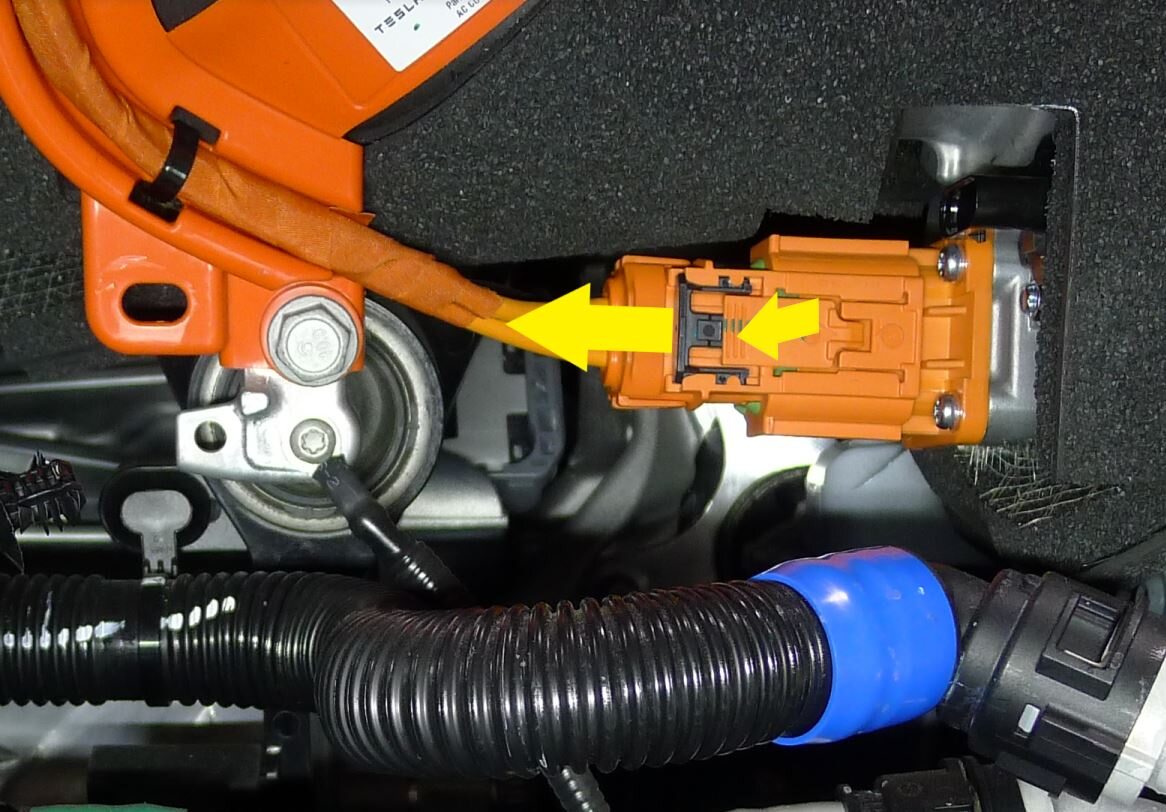

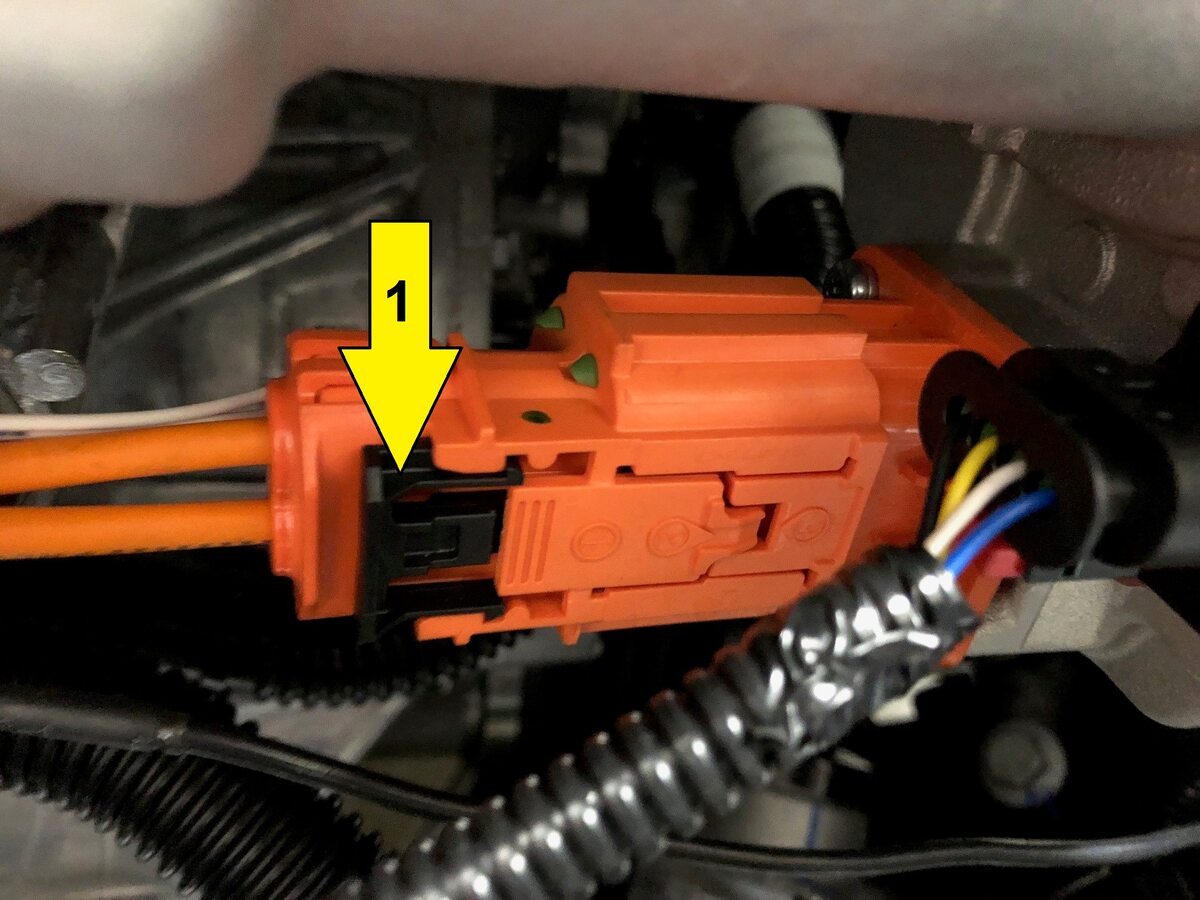

将高压线束连接器从空调压缩机上断开

注
1 个锁止电气连接器；将黑色锁片从空调压缩机上移开；向下推锁止连接器以释放，并将其直接从插座上拉出

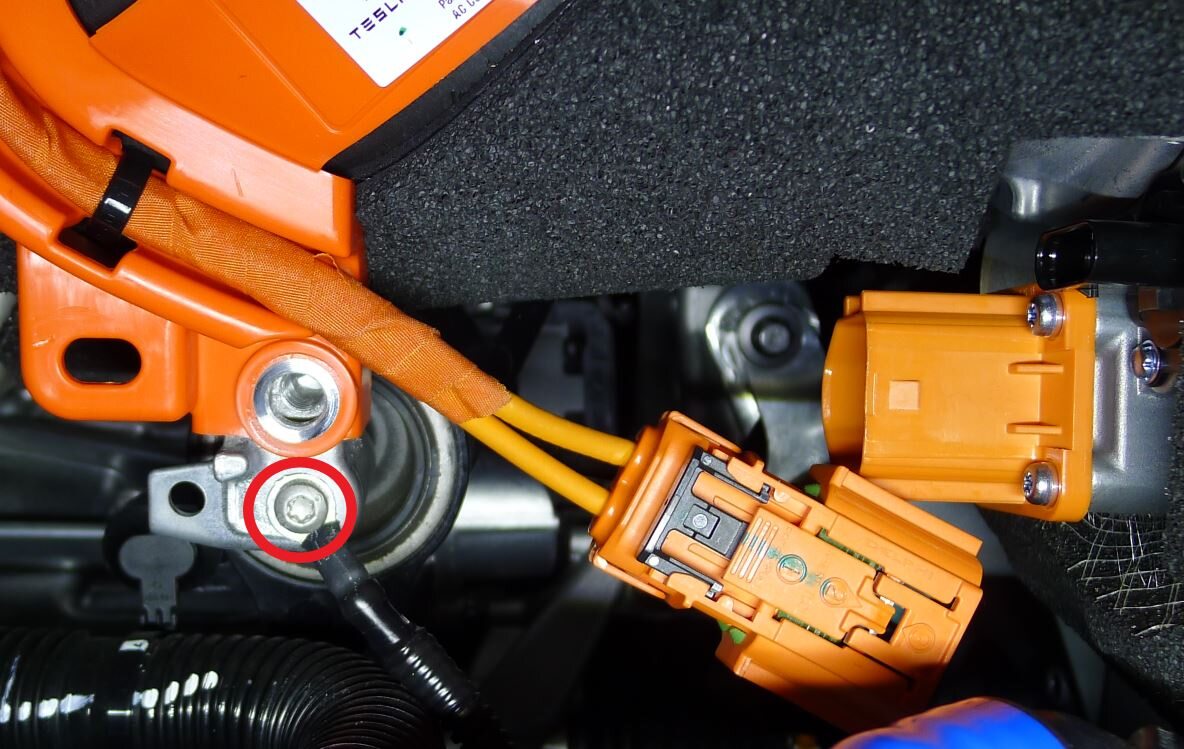

拆下空调压缩机接地带

注
1 个螺栓，T25，7 Nm
松开将冷却液软管固定到空调压缩机支架的卡子

注
1 个树形头卡子

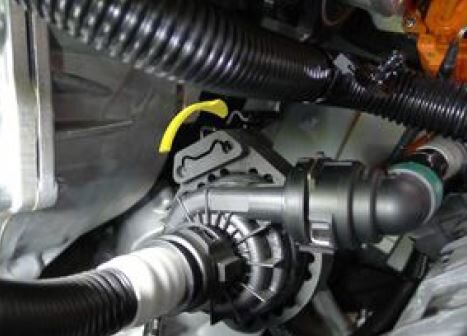

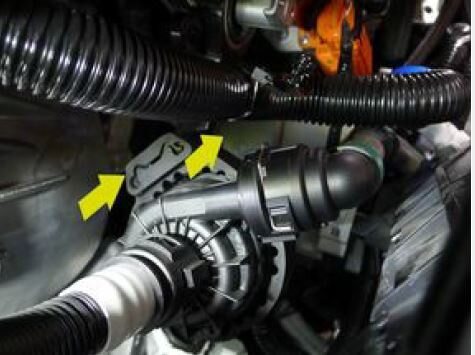

将动力总成冷却液泵从空调压缩机支架上拆下

注
将泵总成从压缩机上滑下，使其脱离下部支架
将空调软管从车辆上拆下

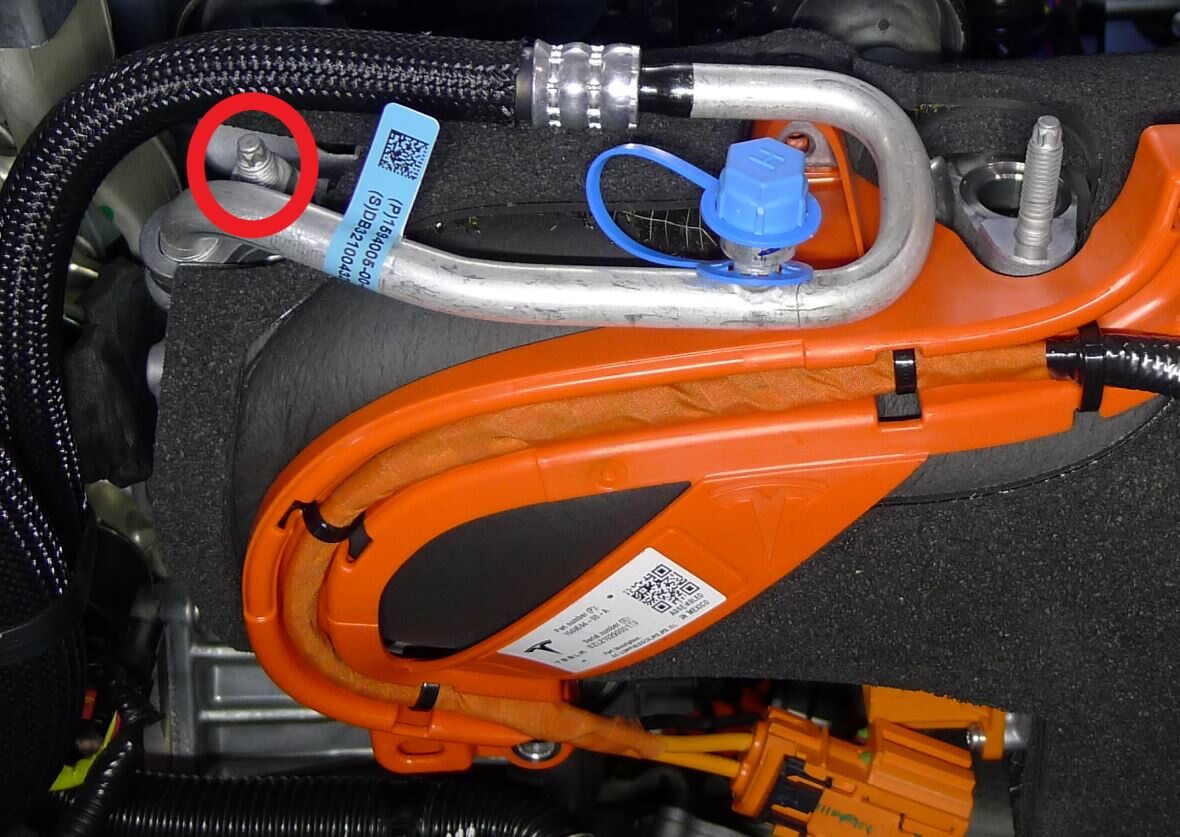

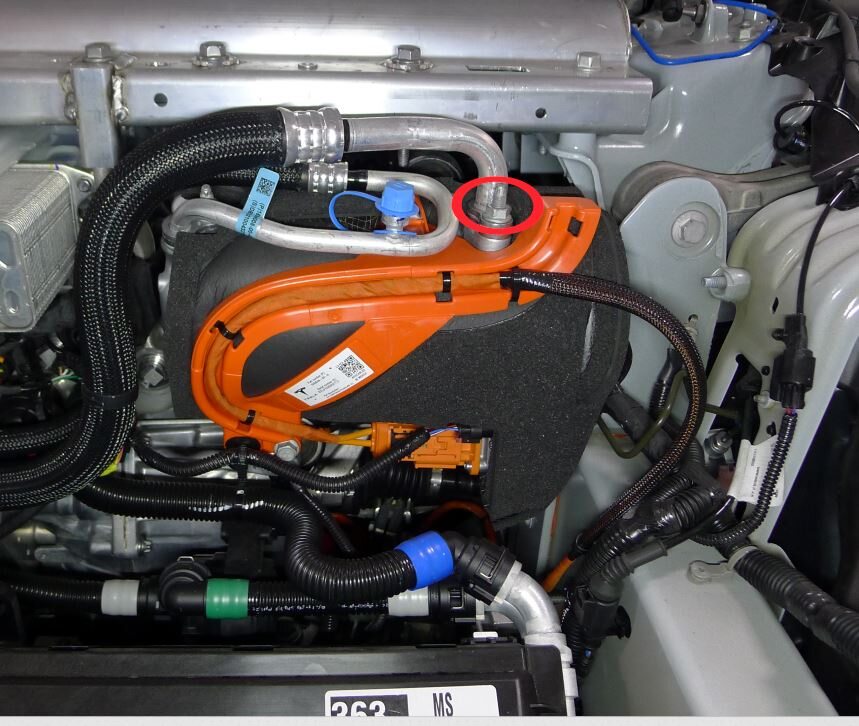

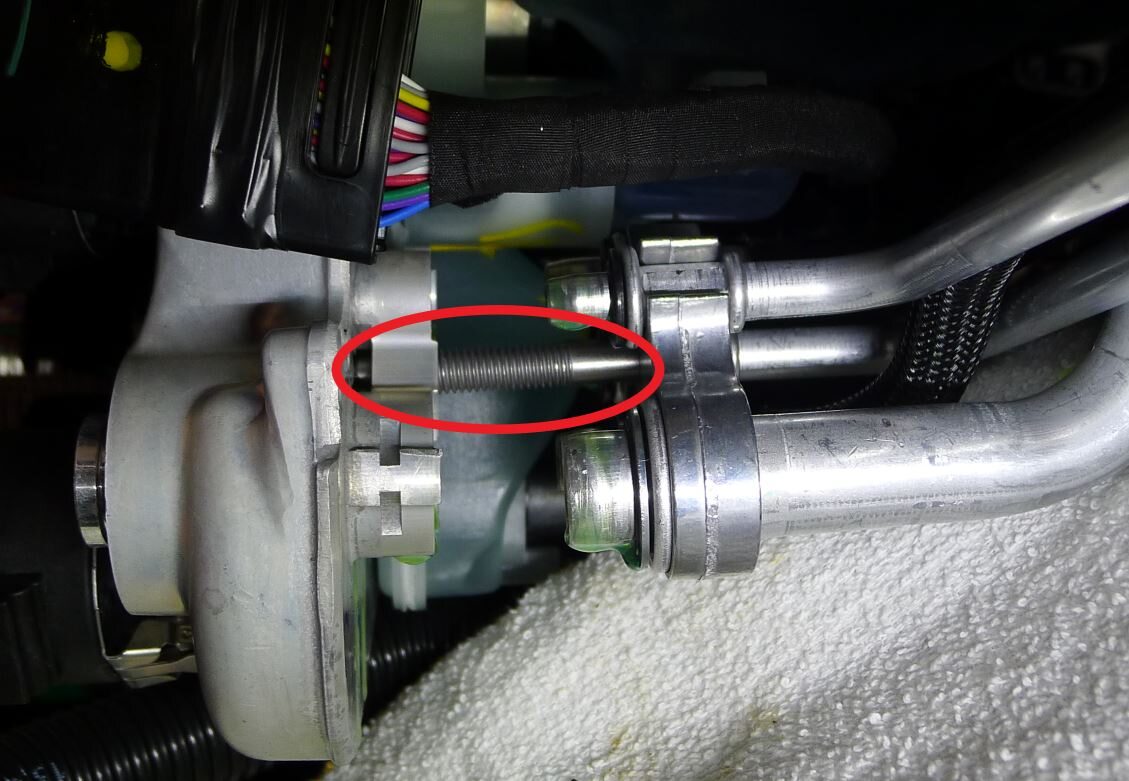

拆下将超级歧管固定到压缩机吸气管路上的螺母，并拆下管路

注
1 个螺母，13 毫米，22 Nm
拆下将超级歧管固定到压缩机排气管路上的螺母，并拆下管路

注
1 个螺母，13 毫米，22 Nm

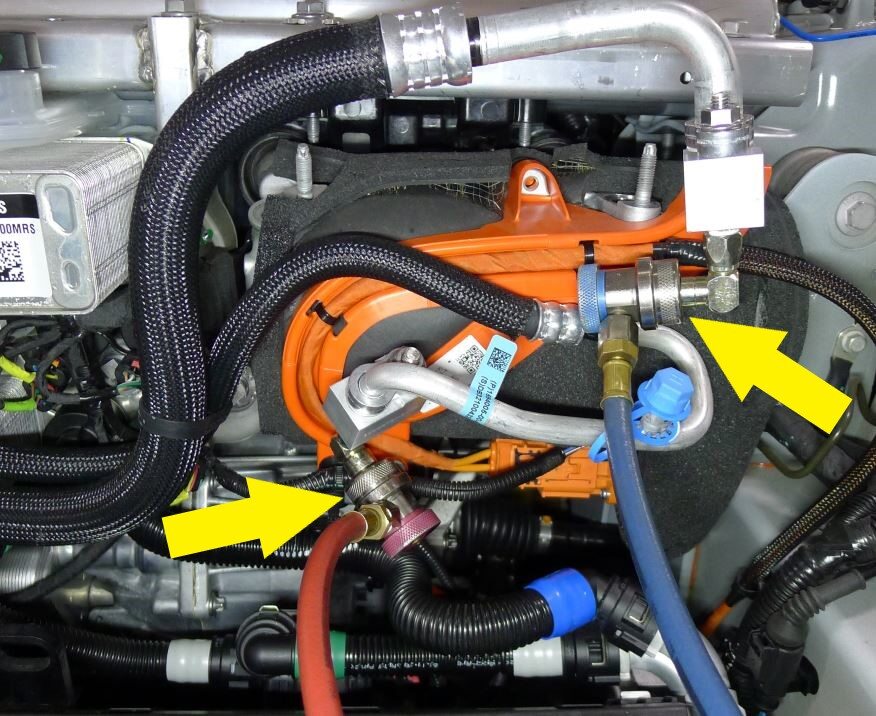

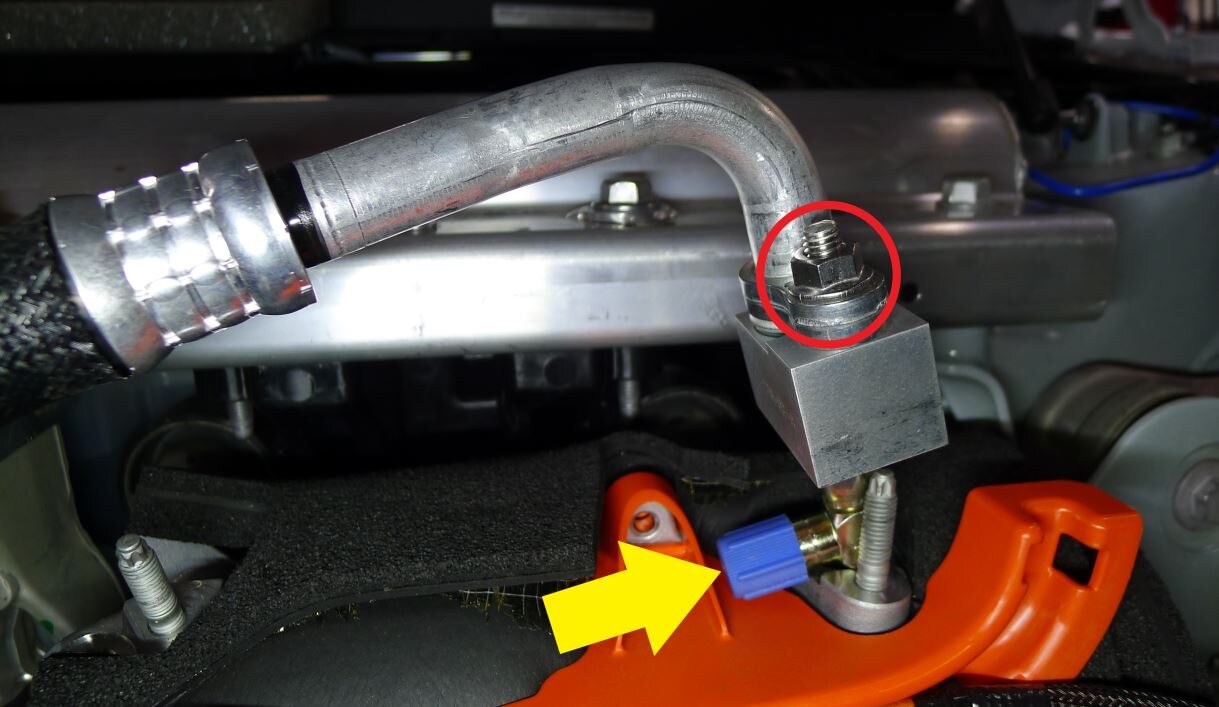

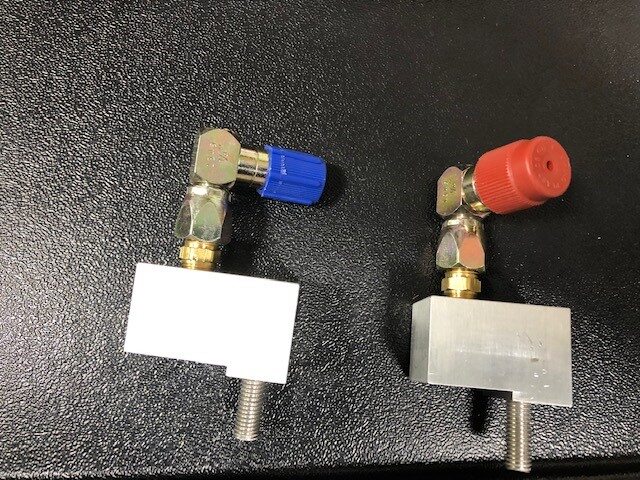

将空调冲洗适配器安装到空调歧管至压缩机管路上

注
2 个螺母，13 毫米，22 Nm；将冲洗适配器安装到压缩机侧的吸气和排放管路上；将密封垫圈留在空调歧管管路上；检查 O 型环，如有损坏，进行更换；使用压缩机的 13 毫米螺母固定冲洗适配器

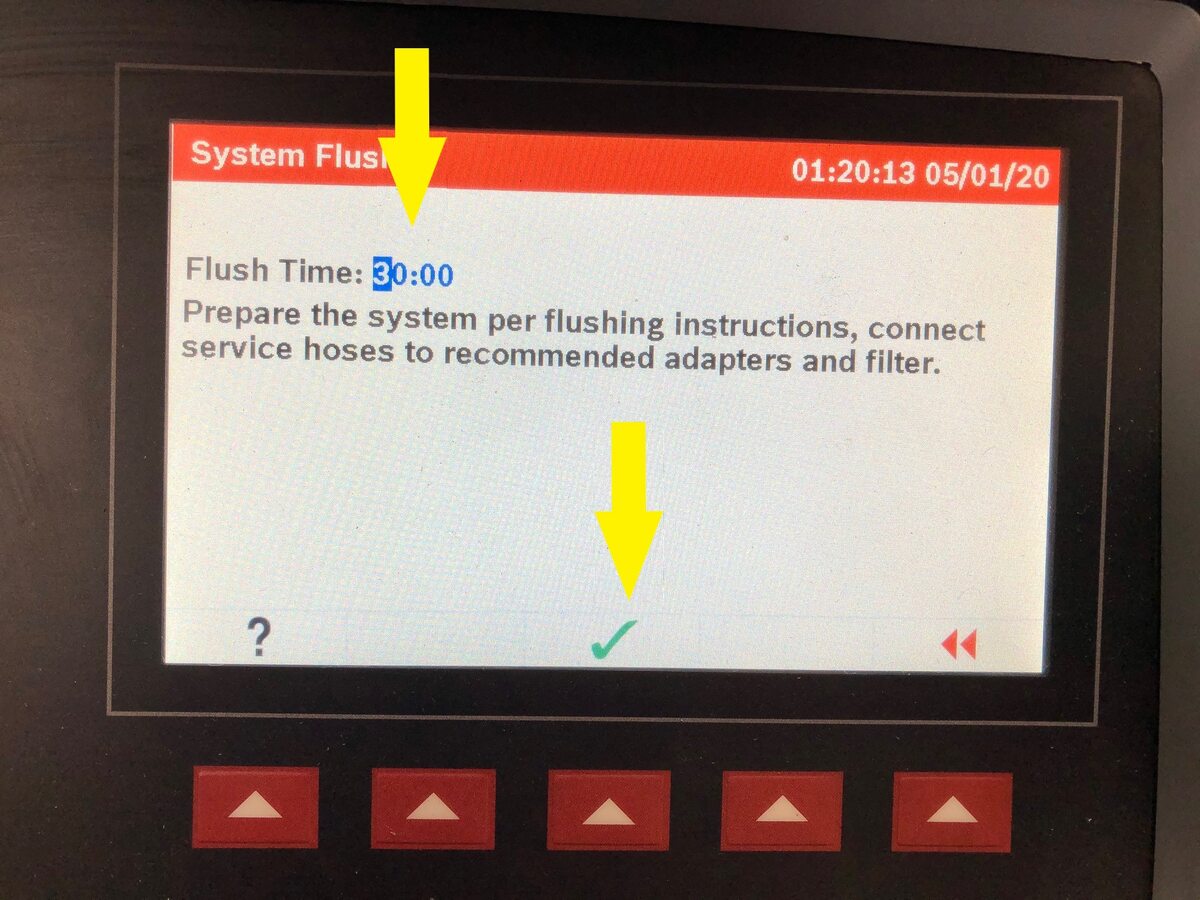

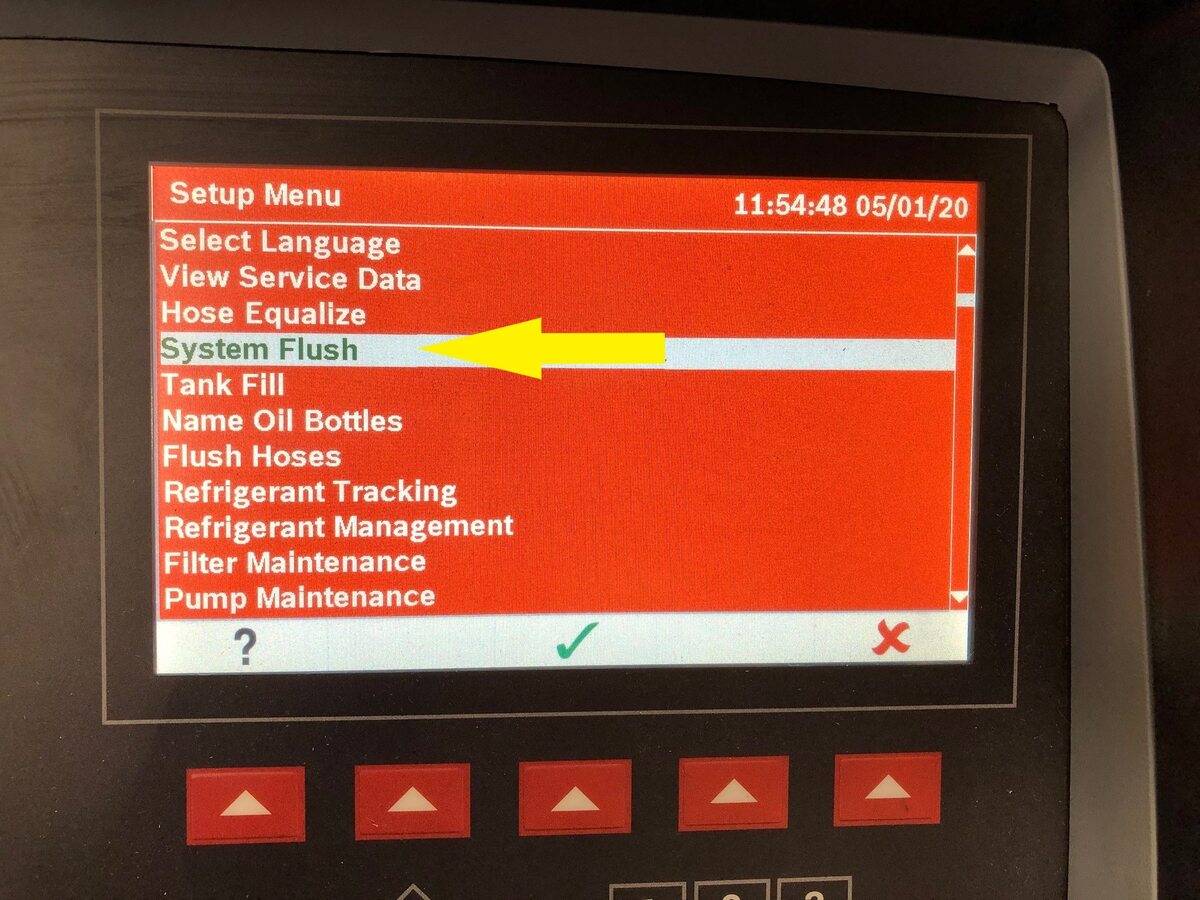

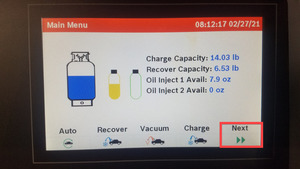

将空调机软管连接到空调冲洗适配器并运行系统冲洗程序

注
仅触摸时间；系统冲洗程序运行大约 90 分钟；必须使用 Robinair 34988ni 机器 (R134a) 运行系统冲洗程序；储液罐中至少需要 13 磅制冷剂才能运行系统冲洗程序；在空调机主菜单上点击 "next"，再点击 "menu"，向下滚动选择系统冲洗，输入 30 分钟运行时间

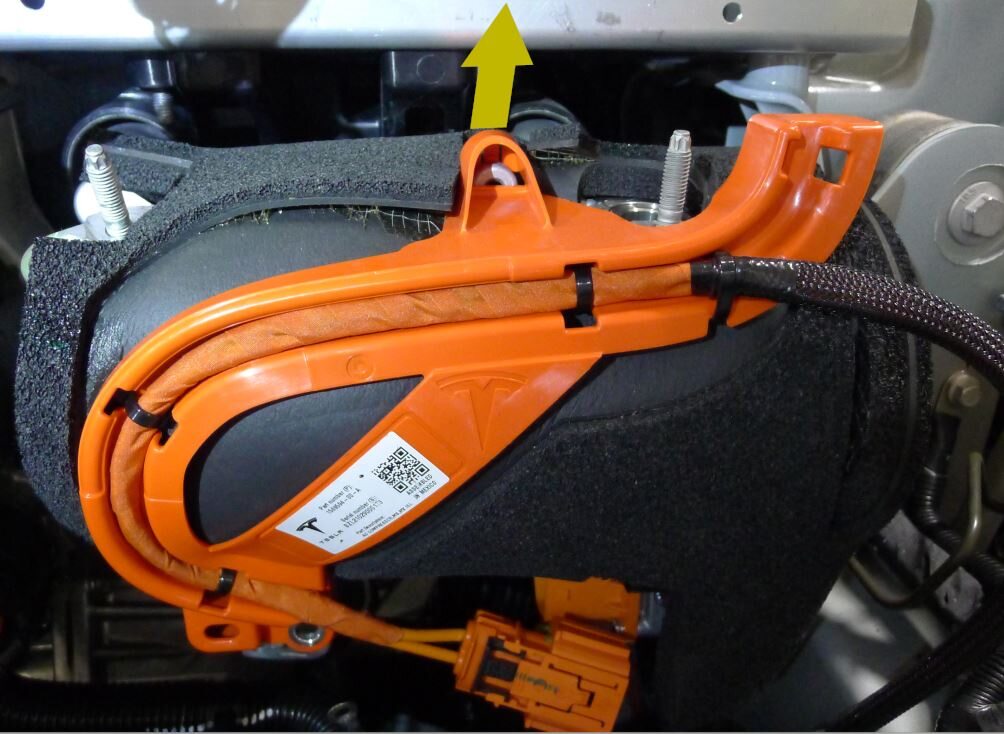

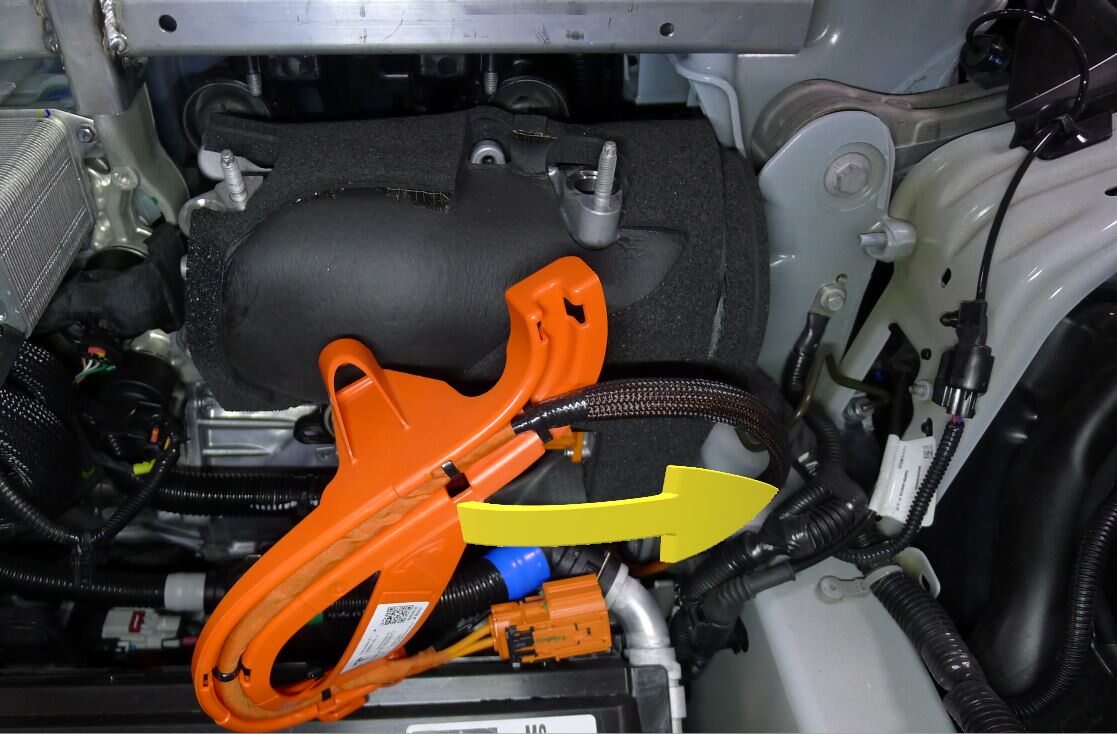

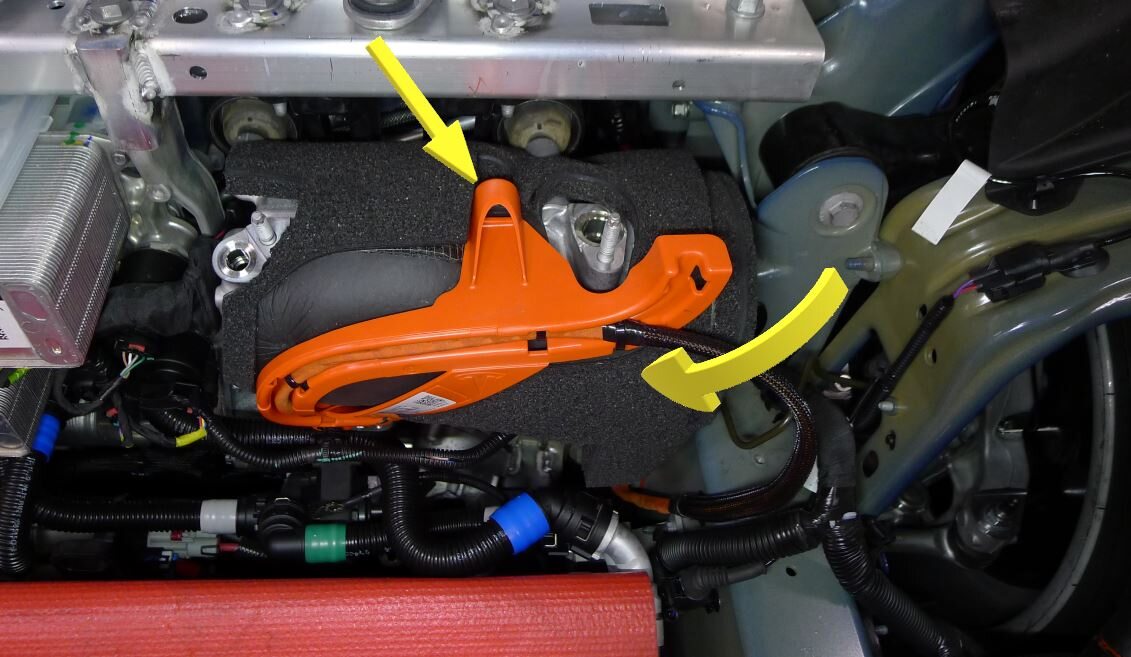

将空调压缩机高压线束从空调压缩机上拆下，并将其置于一旁

注
将空调压缩机高压线束支架朝车头方向移动；提起支架，使其脱离支架上部支座；然后小心地将线束和支架置于一旁

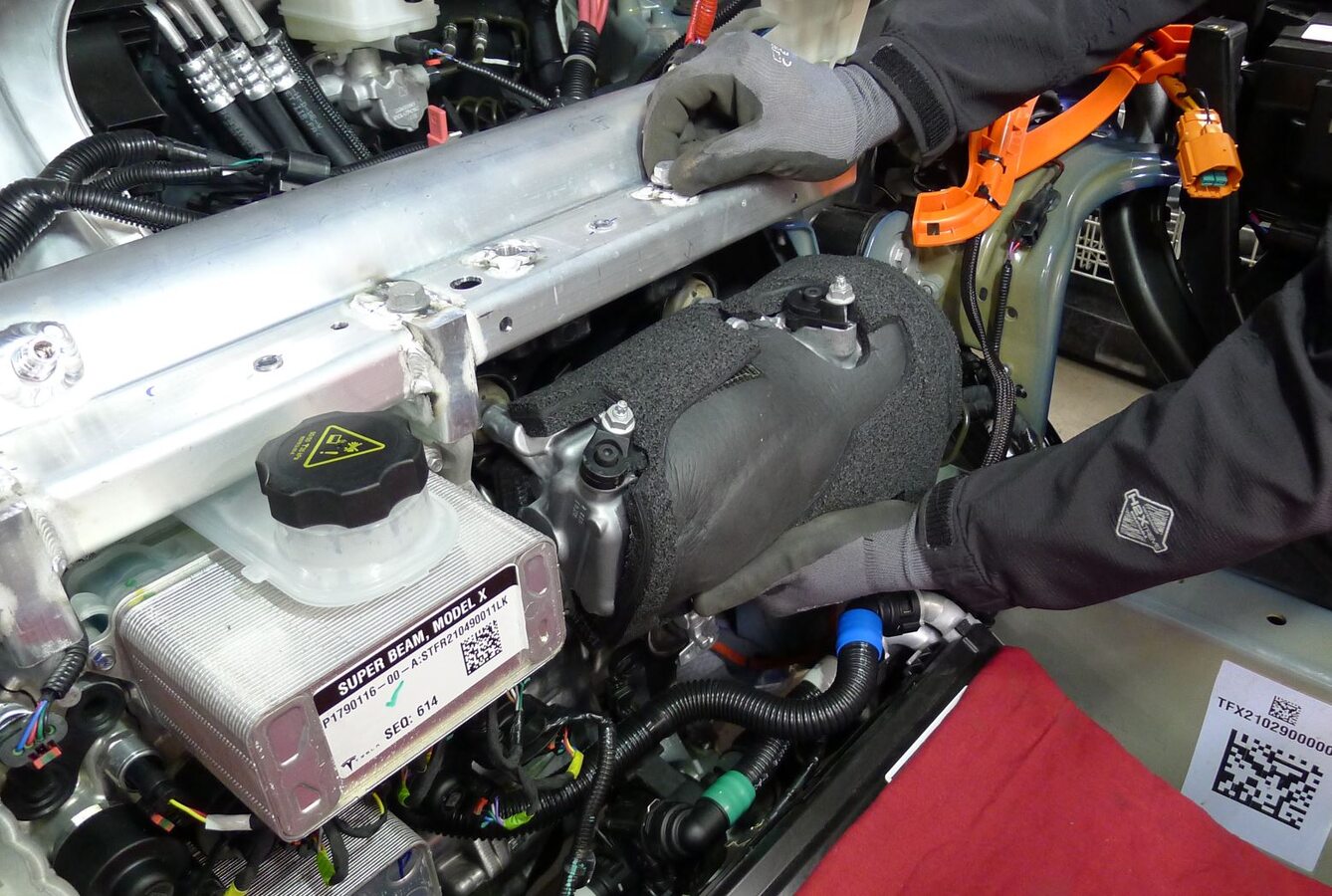

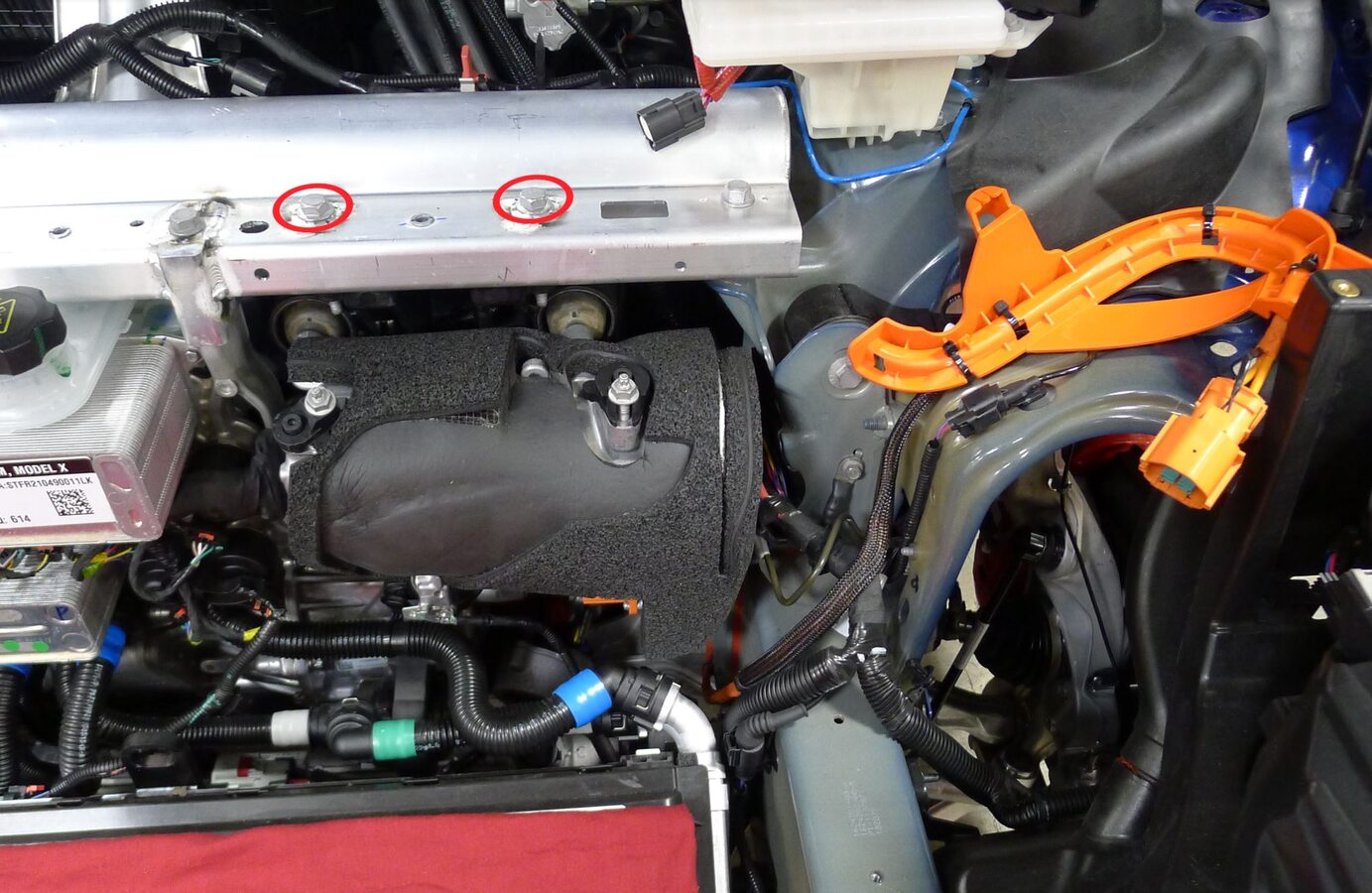

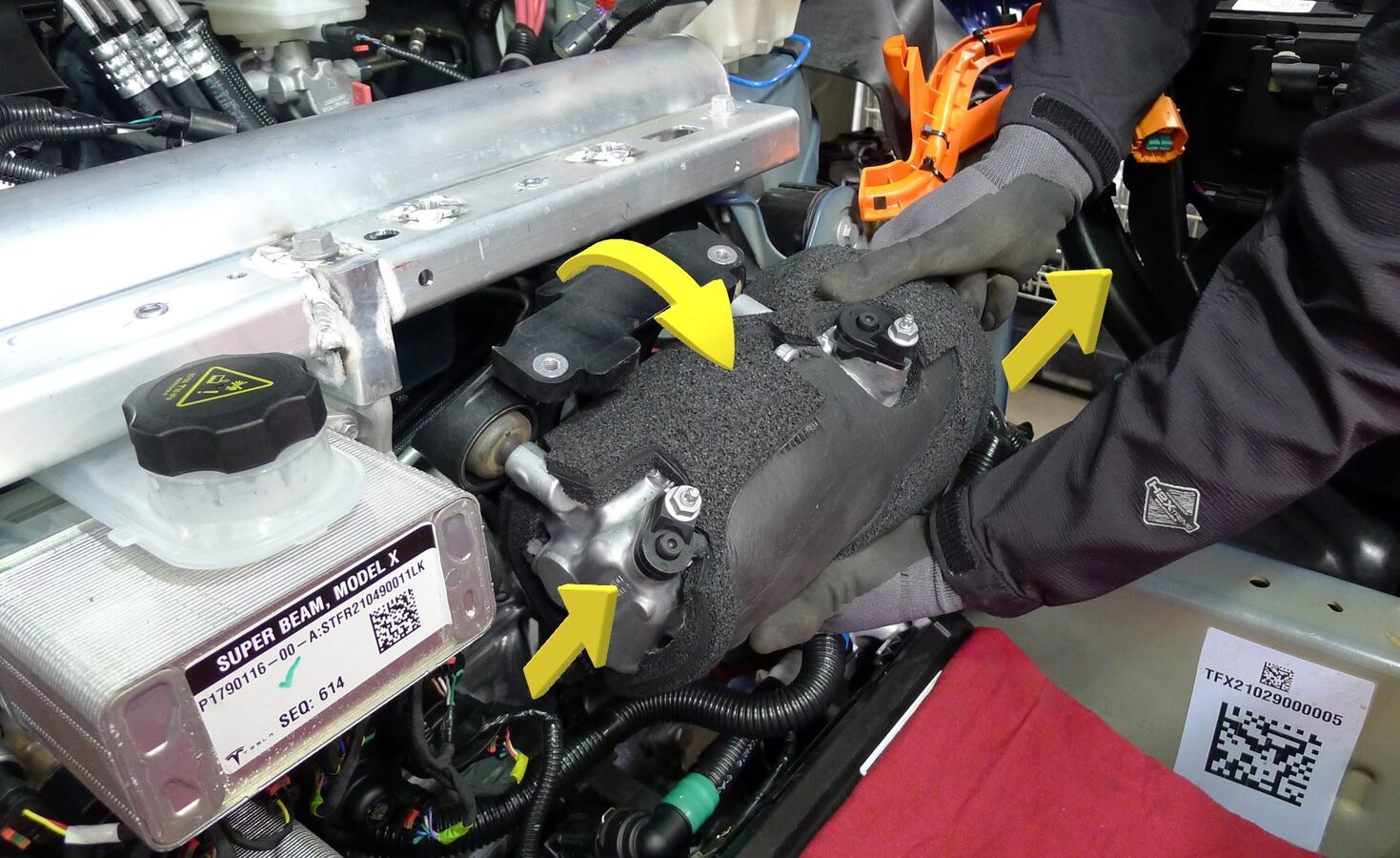

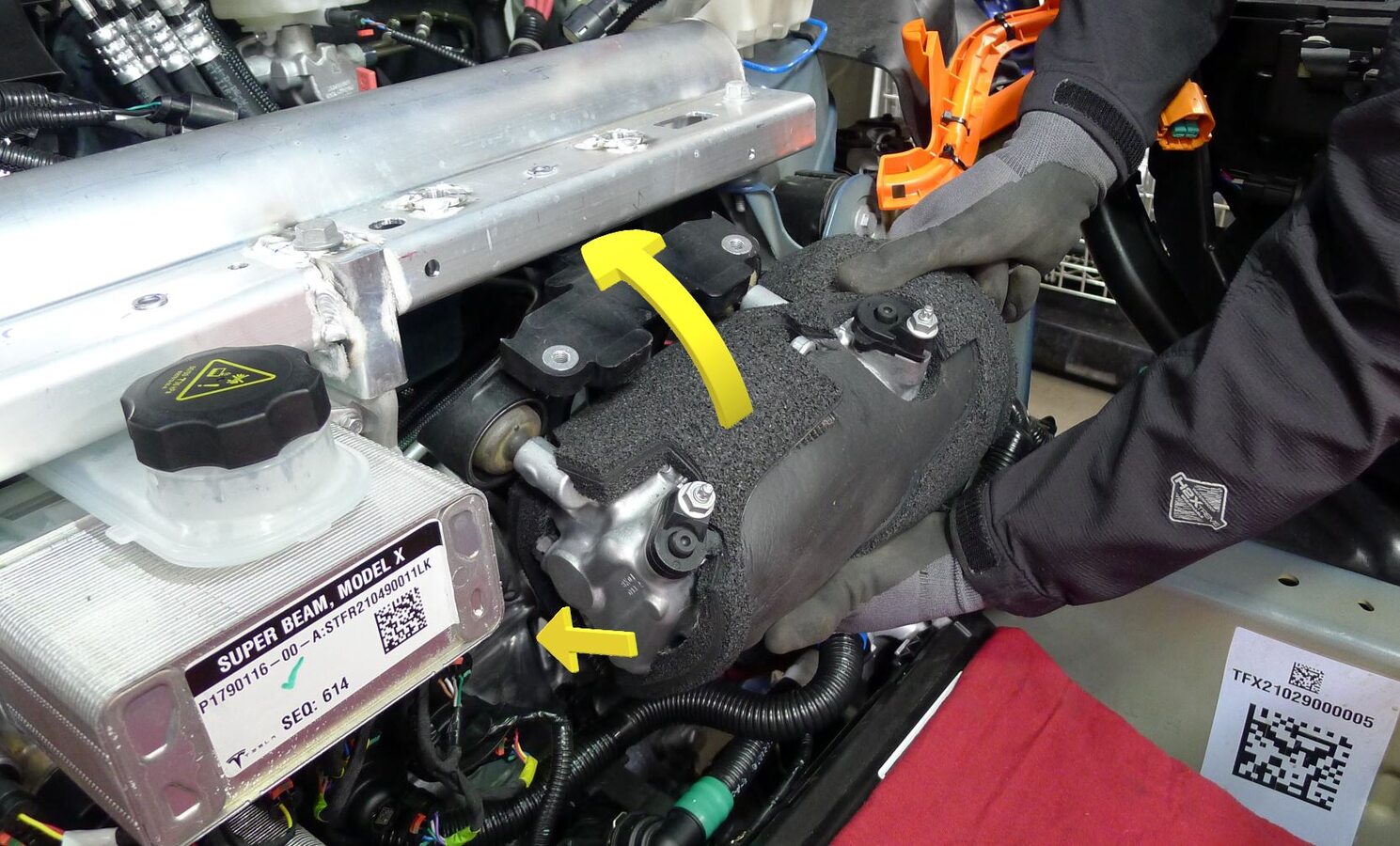

拆下将空调压缩机支架固定到支柱塔梁的紧固件，然后拆下空调压缩机和空调压缩机支架总成

注
2 个螺栓，15 毫米，31 Nm；建议寻求他人协助；拆卸紧固件的同时支撑空调压缩机；小心地将空调压缩机和空调压缩机支架向车辆前部和支柱塔梁下移动；在冷却液软管和超级歧管线束周围务必小心操作

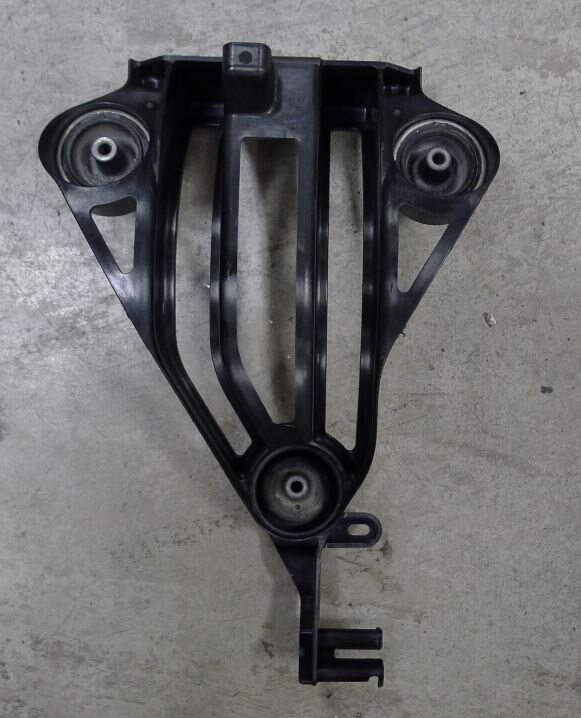

将空调压缩机支架从空调压缩机上拆下

注
3 个螺栓，10 毫米，9 Nm
保护空调压缩机上的低压和高压开口端口

注
在下一步清洁空调压缩机时，必须完全盖住端口

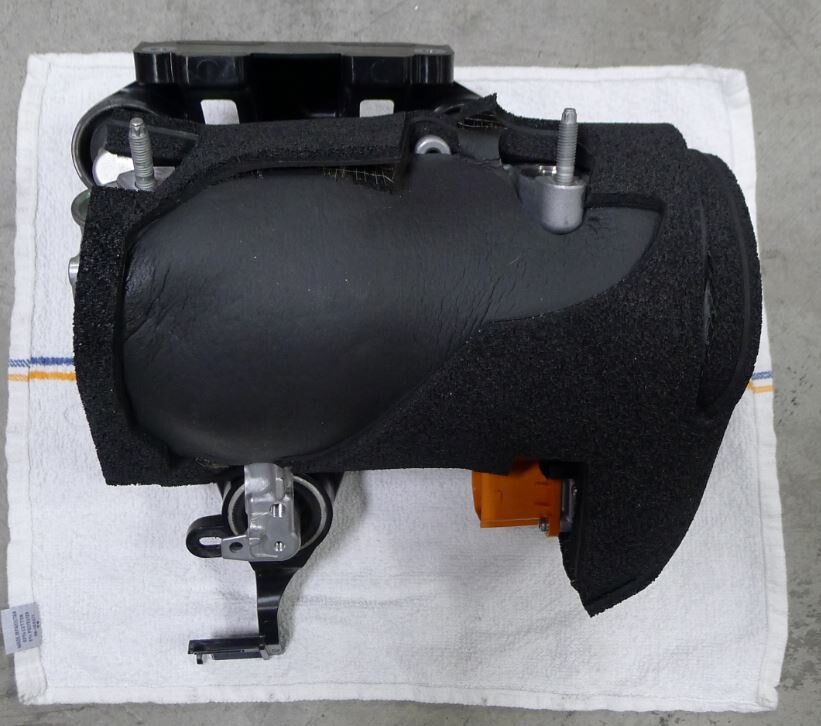

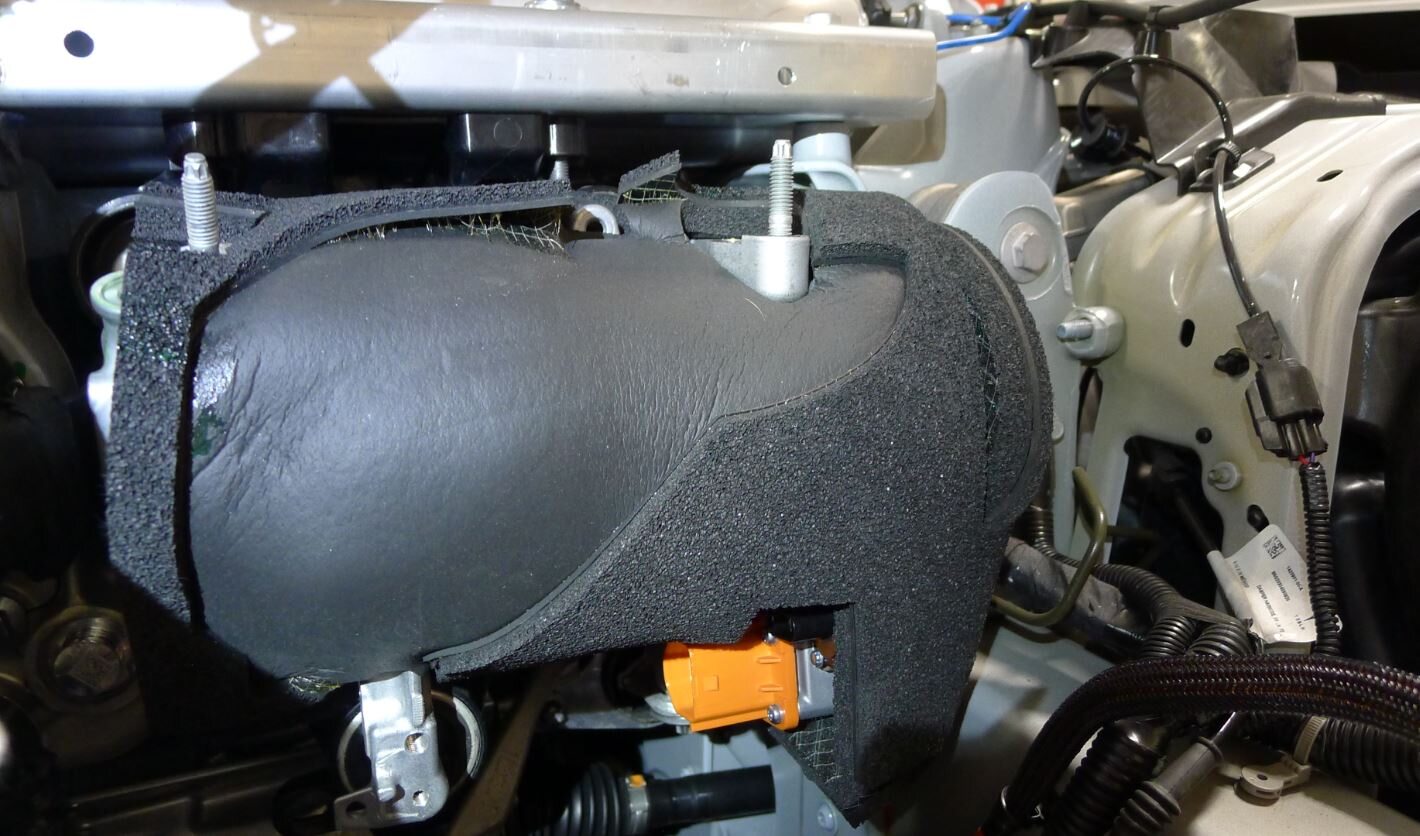

将NVH 隔音盖从空调压缩机上拆下

注
必须拆下 NVH 隔音盖，才能正确称量压缩机的重量
清除压缩机上的 NVH 隔音盖材料

注
尽可能清除 NVH 隔音盖材料；空调压缩机上留有过多材料将导致称重不准确
称量压缩机的重量并重置压缩机油量

注
以克为单位称重；记录压缩机重量；通过压缩机的吸入口添加 ND-11 油，直至重量达到 7193 克
将噪声、振动和粗糙度 (NVH) 隔音盖安装到空调压缩机上

注
安装新的 NVH 毡毯，如果没有新毡毯，也可以重复使用旧毡毯，确认粘合剂状况良好；揭除胶面保护条；放下 NVH 隔音盖，使胶面朝上；将 NVH 隔音盖上的开口与空调压缩机上的吸入口对齐；将 NVH 隔音盖安装在空调压缩机上的吸入口周围，然后继续将 NVH 隔音盖框在压缩机周围

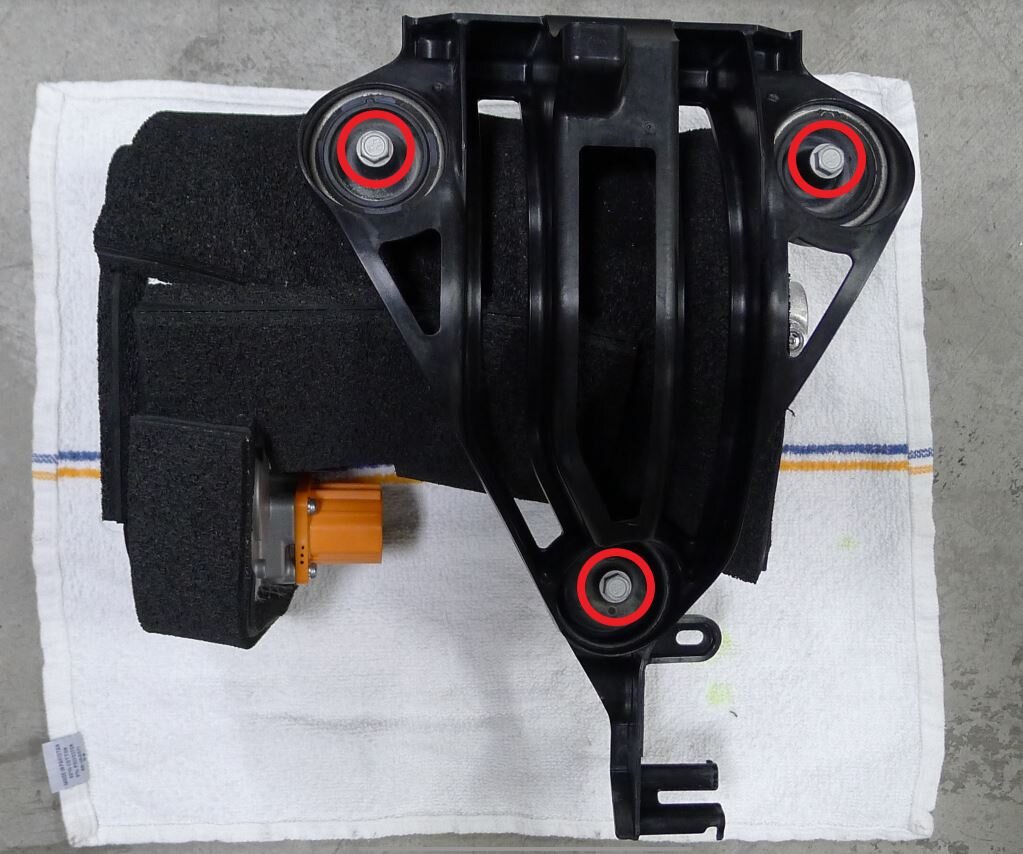

将空调压缩机支架安装到空调压缩机上

注
3 个螺栓，10 毫米，9 Nm
将空调机软管从空调冲洗适配器上断开
将空调冲洗适配器从超级歧管至压缩机空调管路总成上拆下

注
2 个螺母，13 毫米，22 Nm

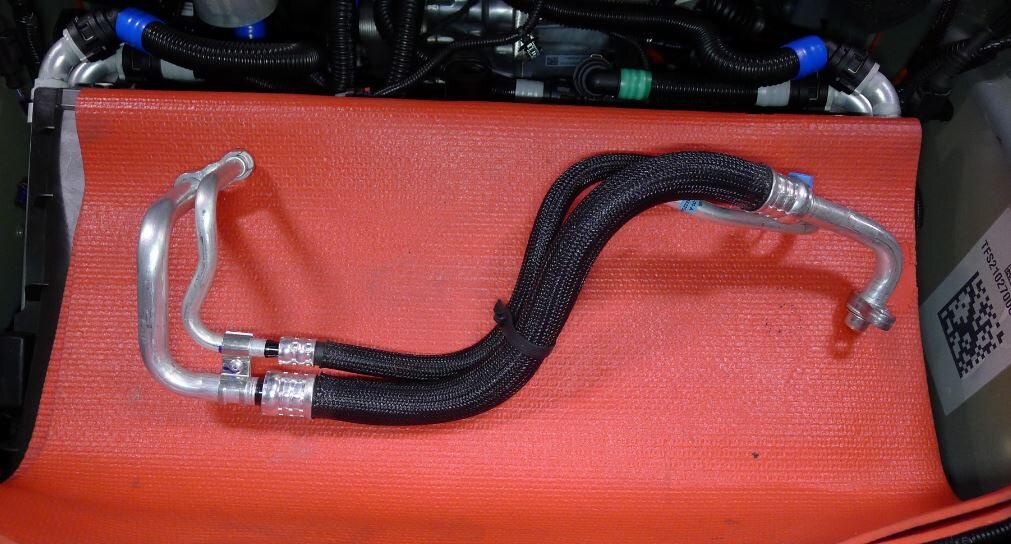

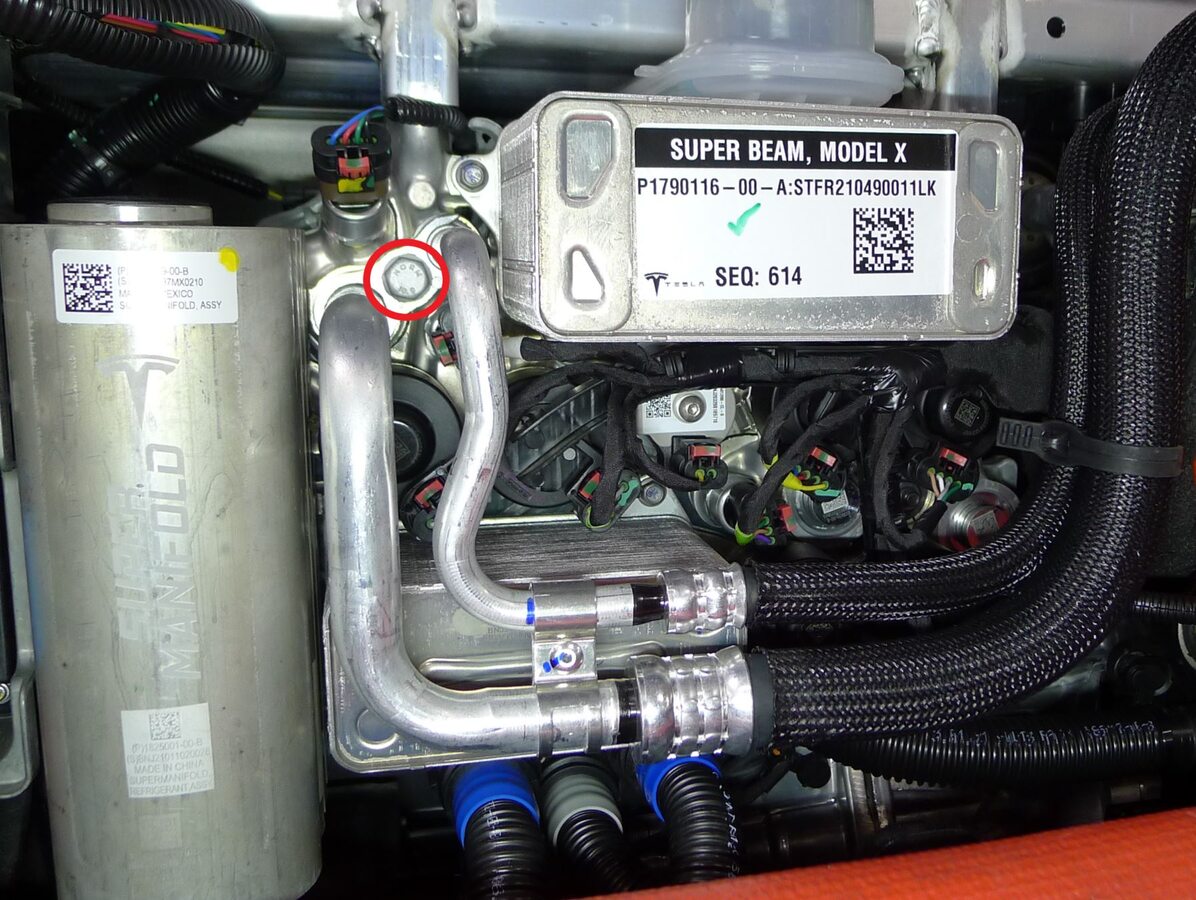

将空调歧管管路从超级歧管上拆下，并将空调歧管管路总成从车辆上拆下

注
1 个螺栓，13 毫米，22 Nm

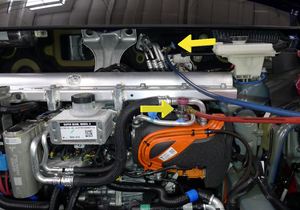

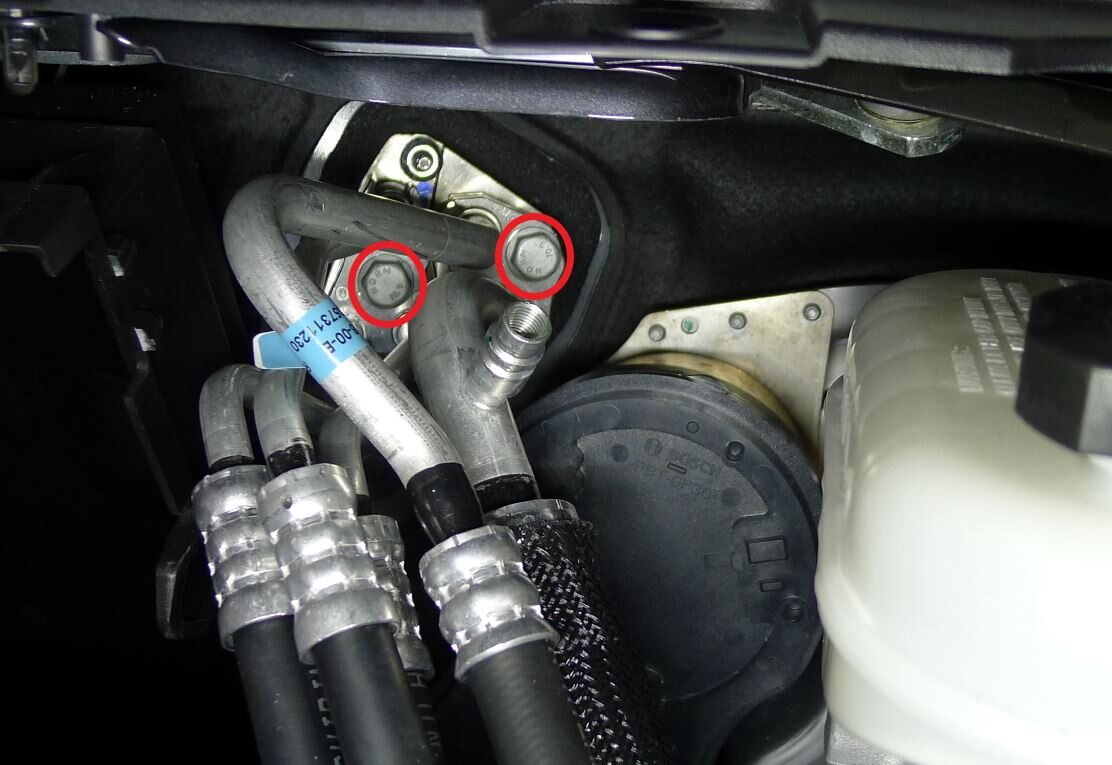

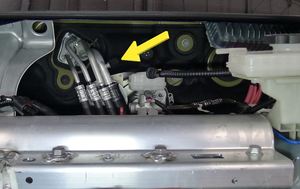

将五通 HVAC 管路从 HVAC 总成上拆下

注
2 个螺栓，13 毫米，22 Nm

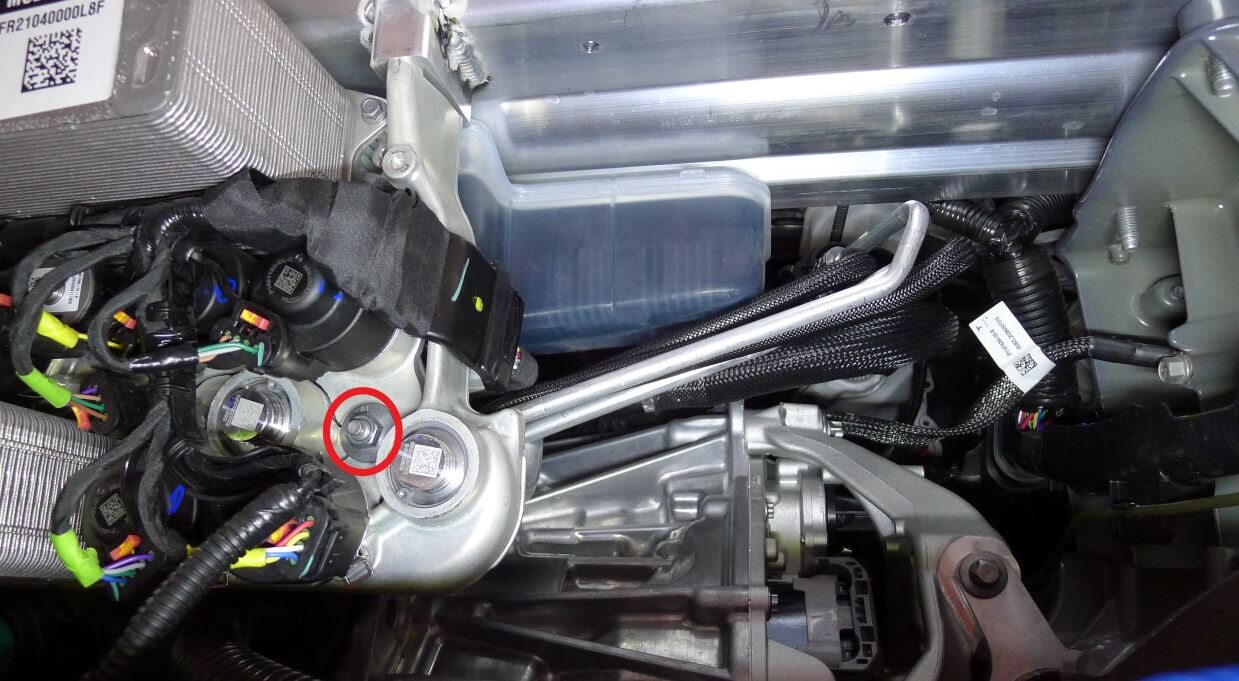

拆下将五通 HVAC 管路总成固定到超级歧管板的螺母

注
1 个螺母，13 毫米，27 Nm；位于支柱塔梁下

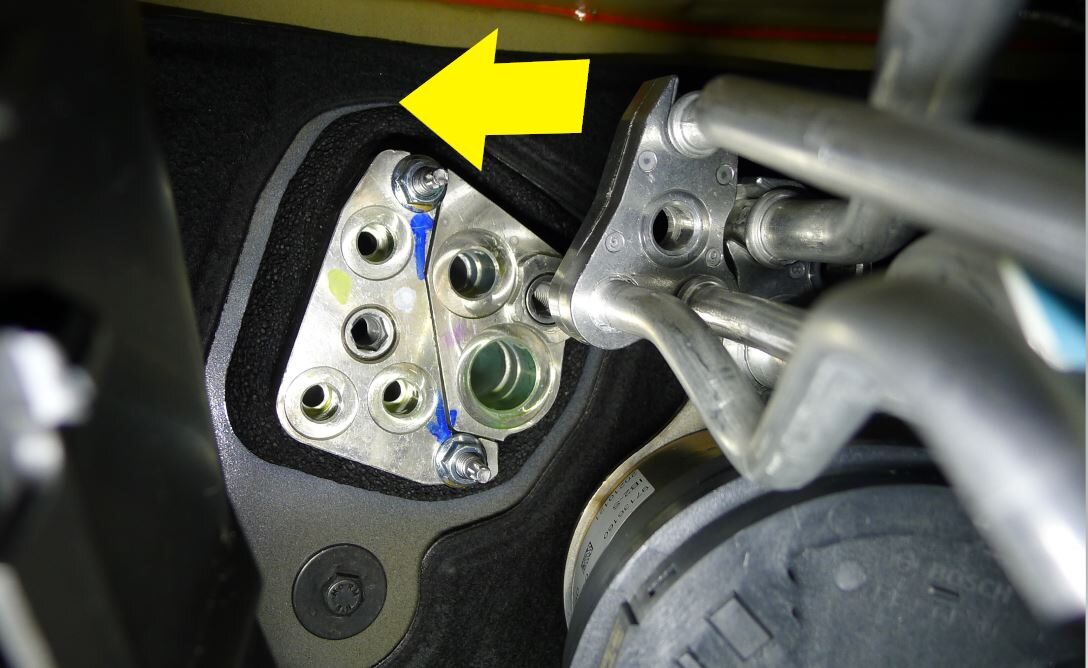

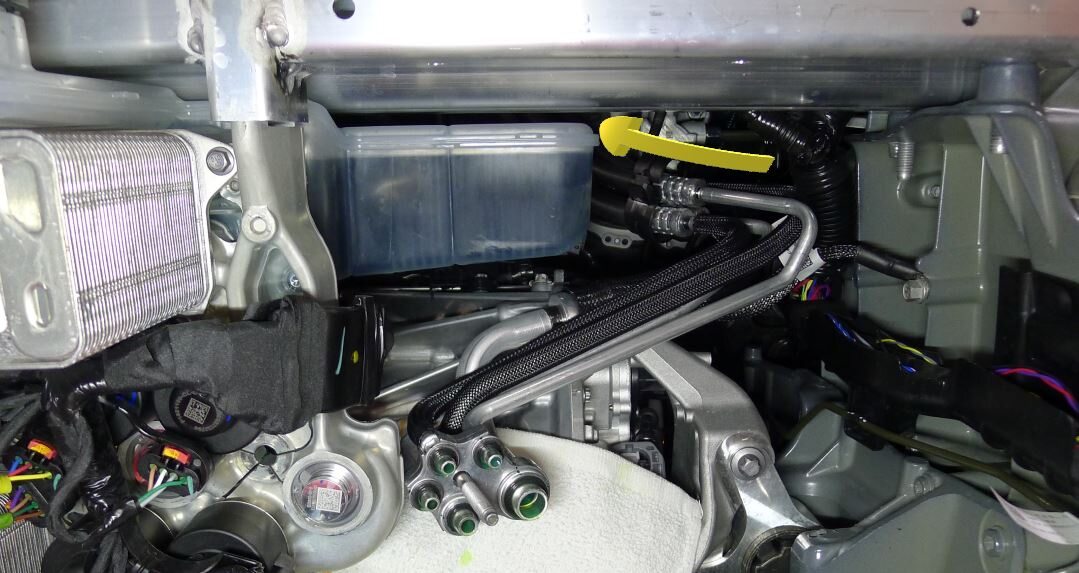

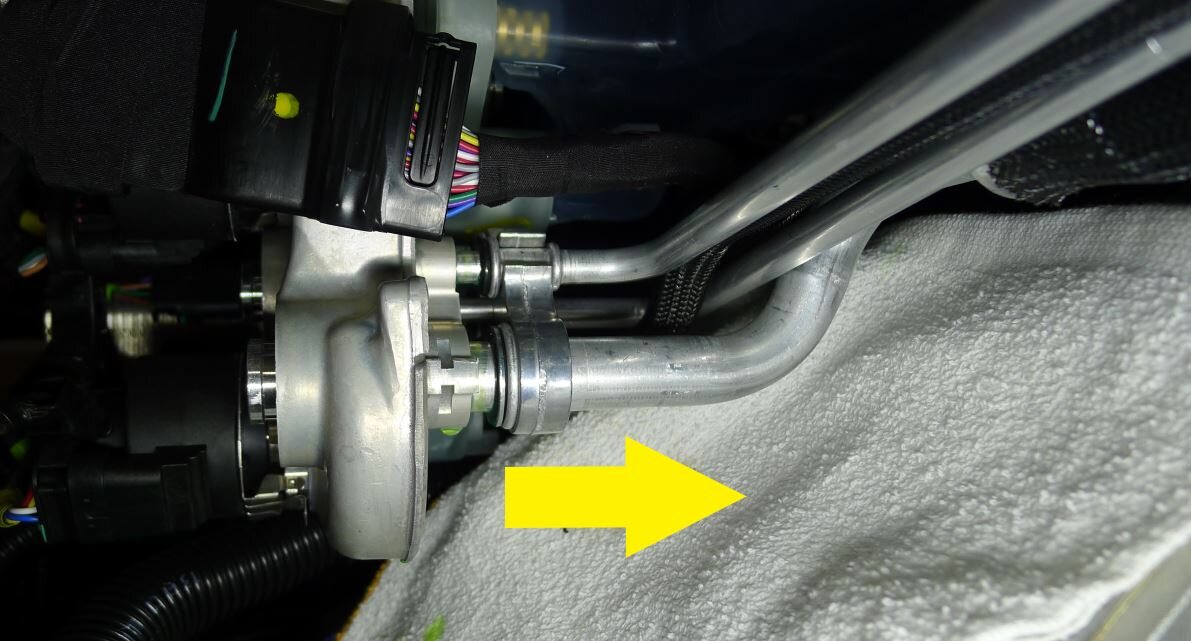

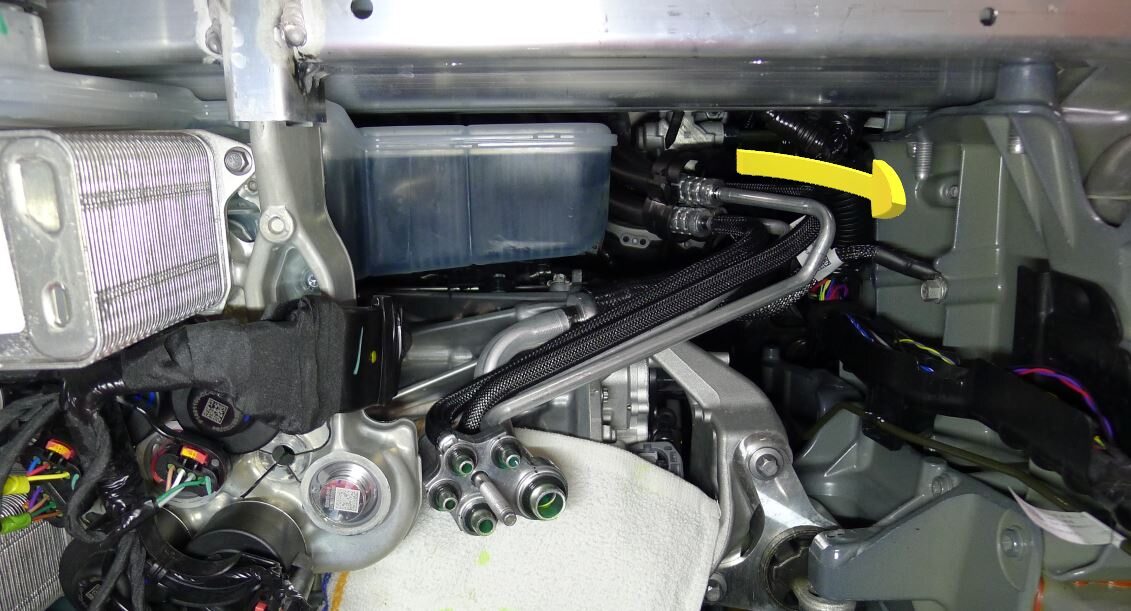

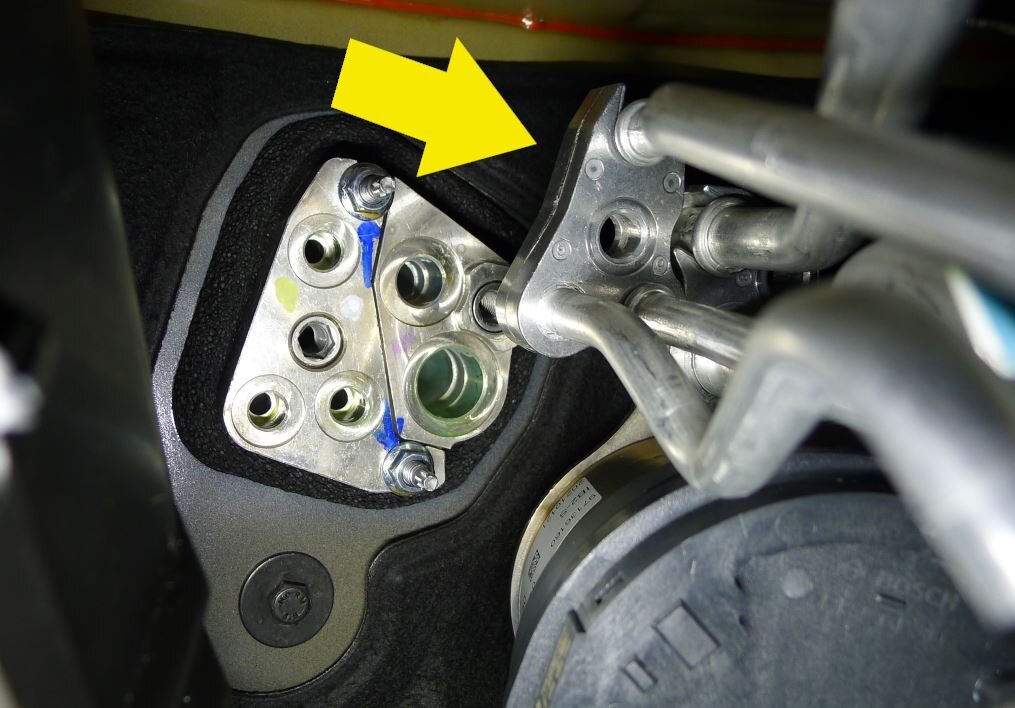

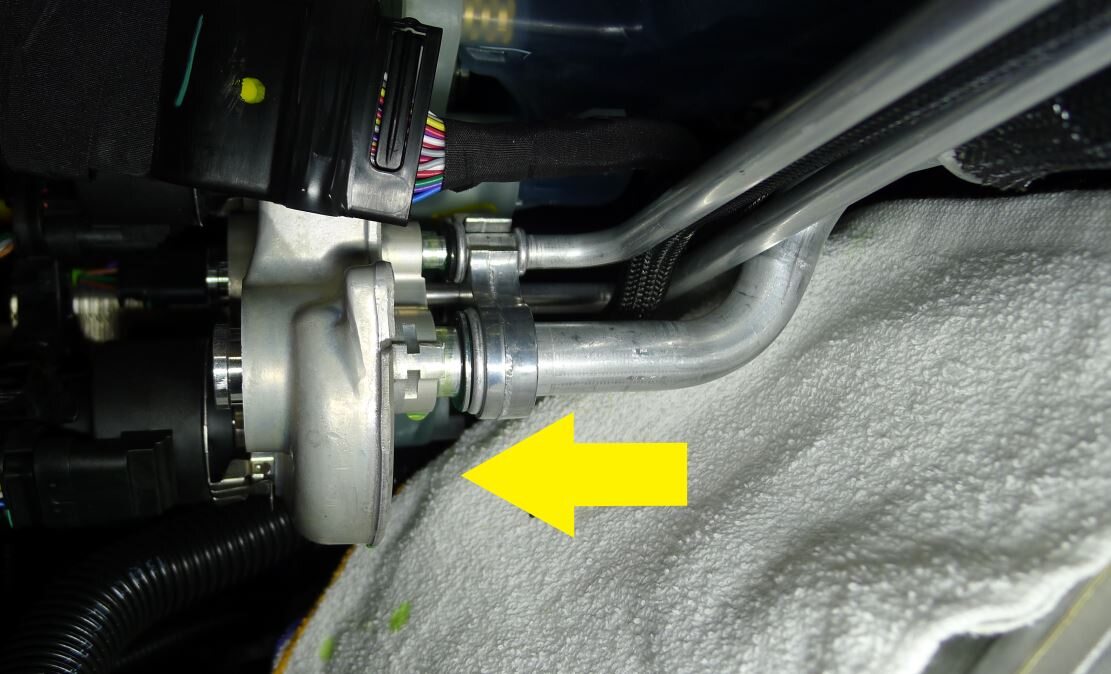

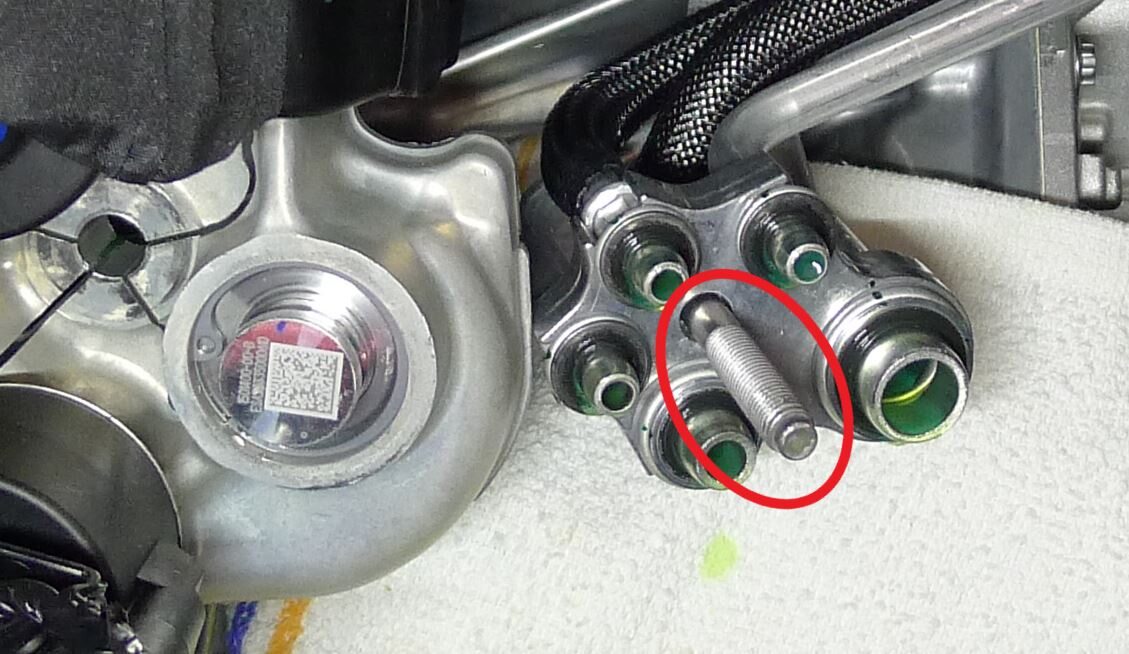

将五通 HVAC 管路从超级歧管板上拆下

注
位于支柱塔梁下；将管路向后移动，直到五通 HVAC 管路螺柱从超级歧管板上脱离；将毛巾放在管路下面

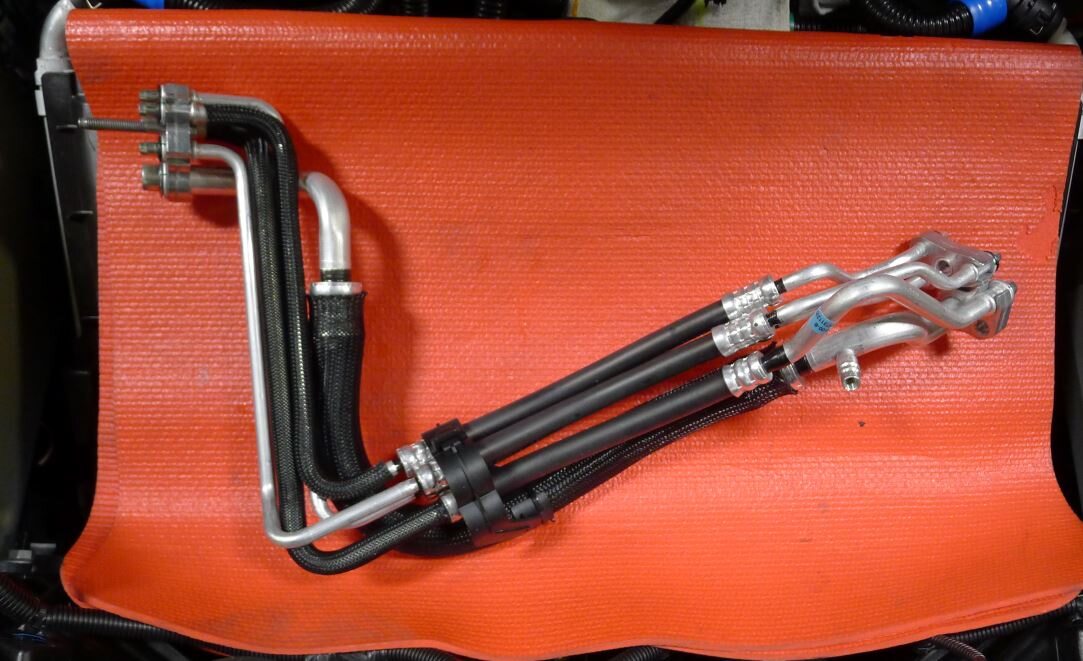

将五通 HVAC 管路从车辆上拆下

注
将管路绕过冷却液储液罐

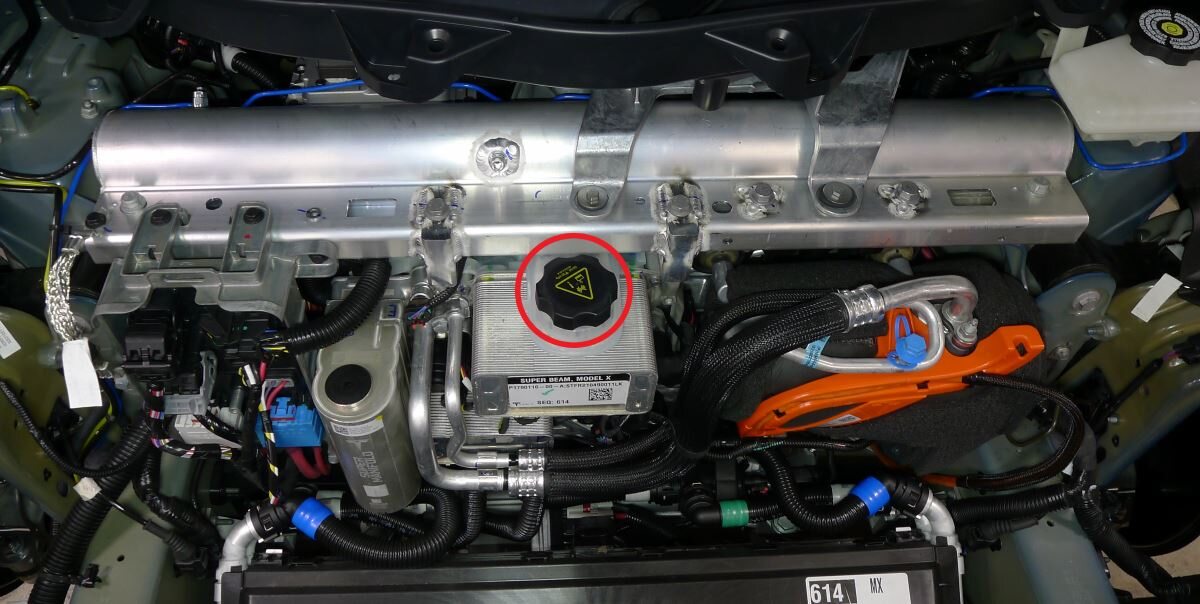

拆下冷却液罐罐盖

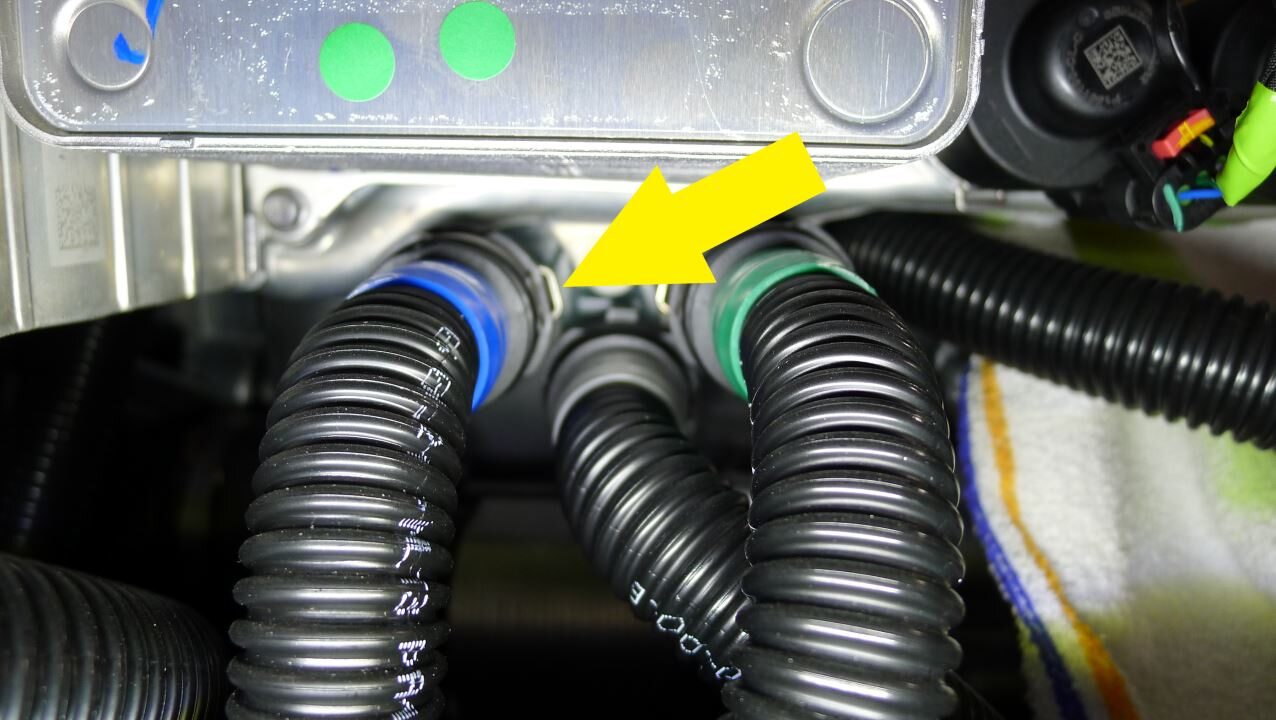

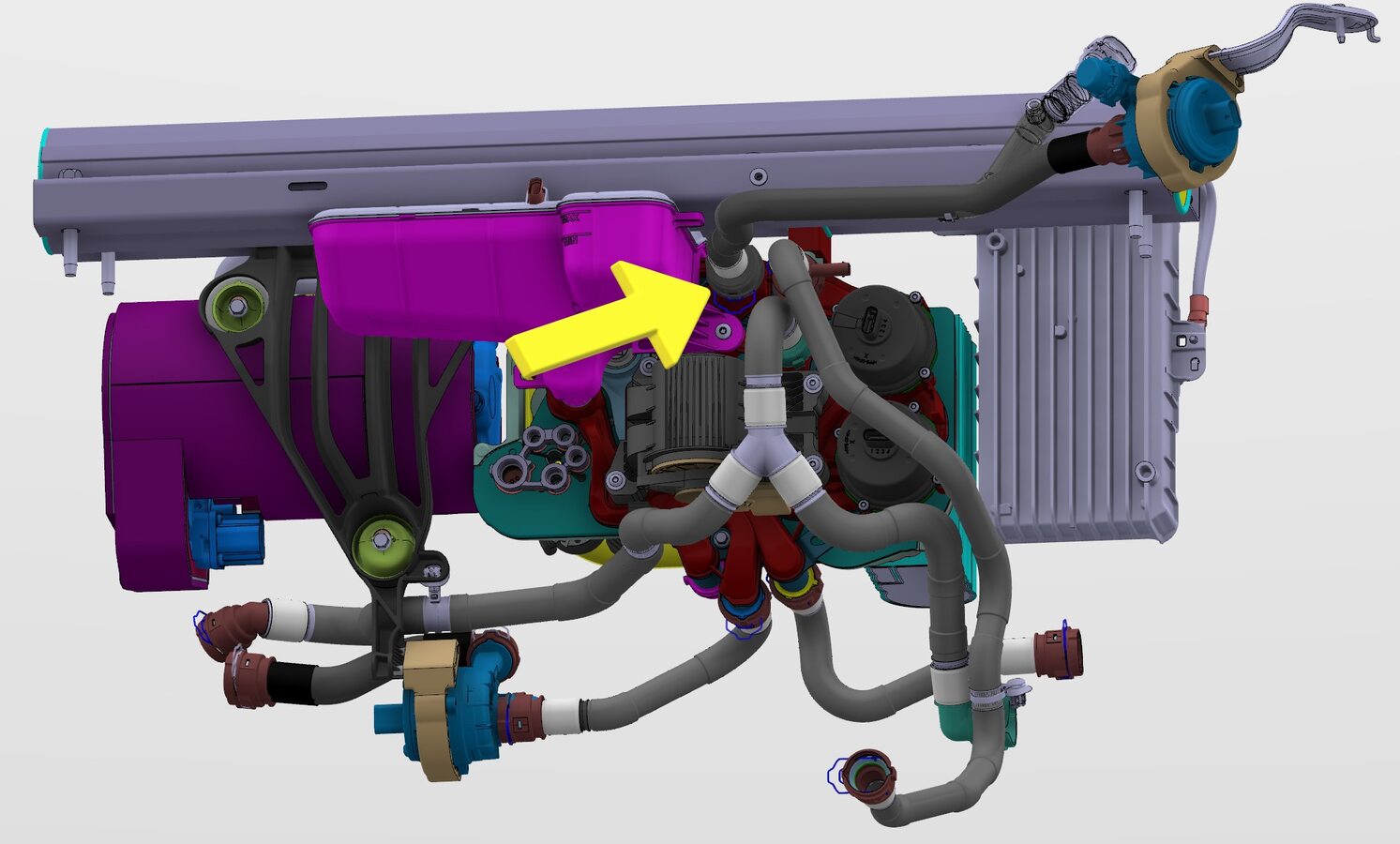

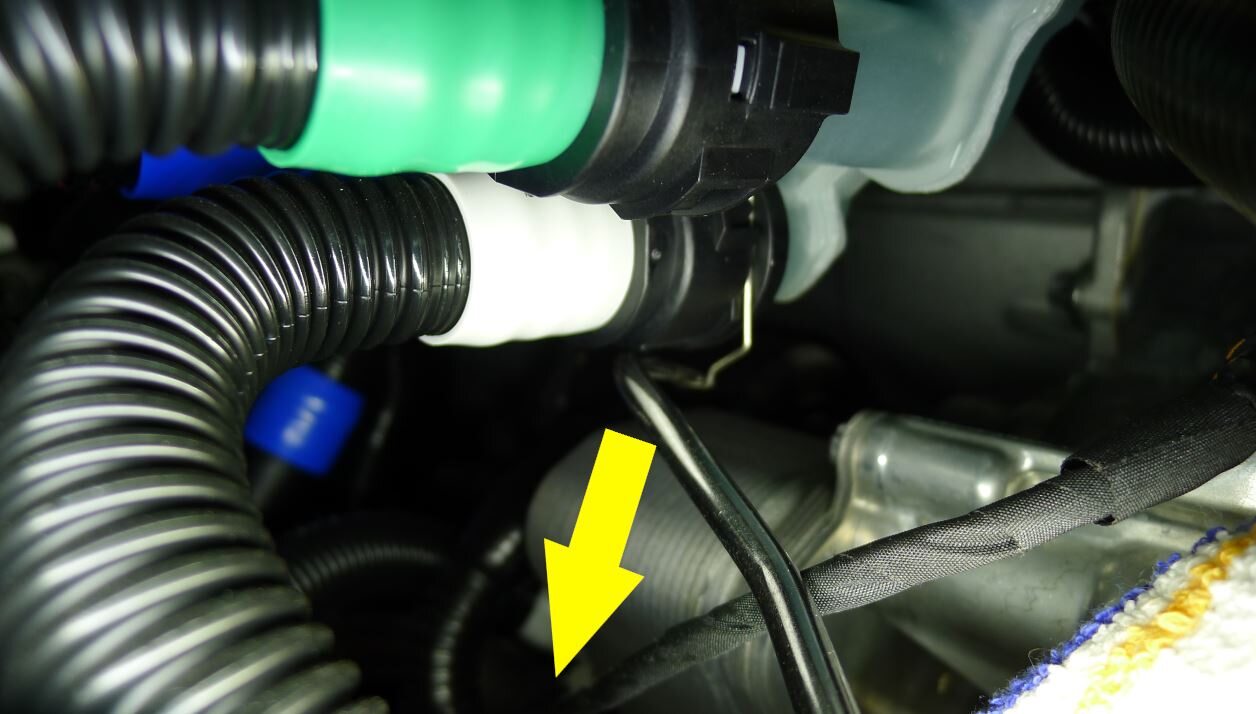

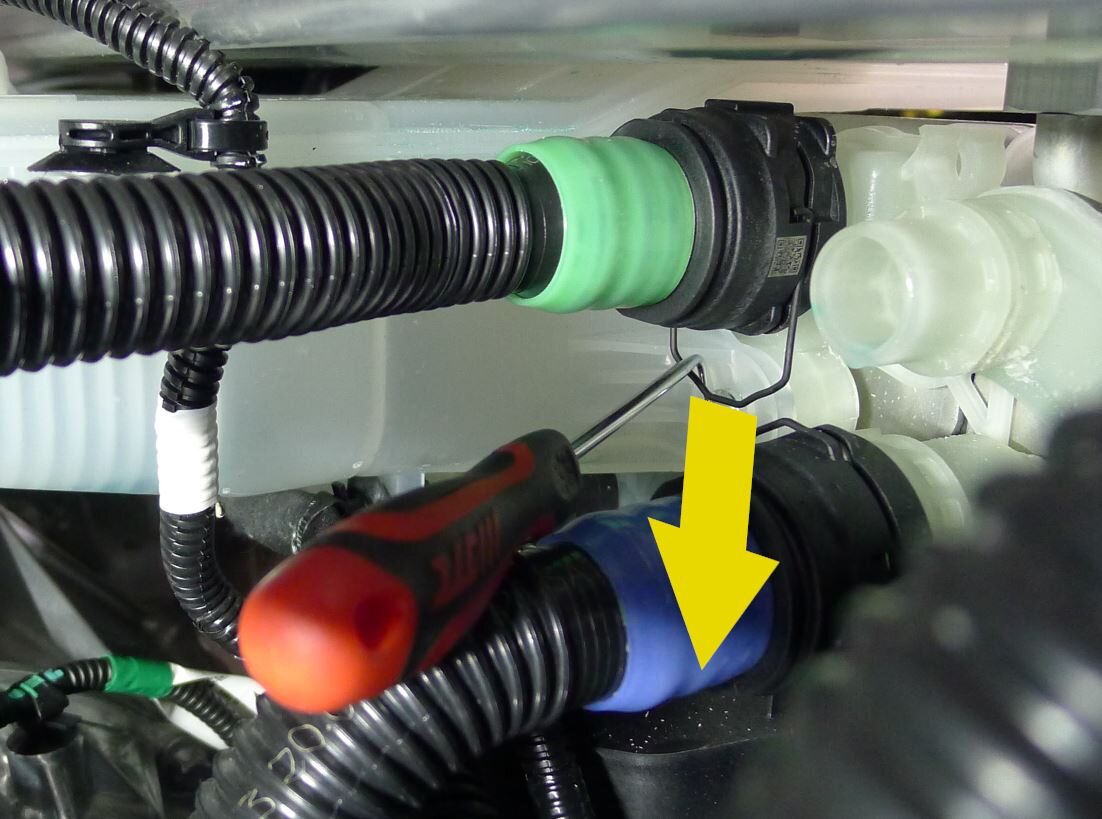

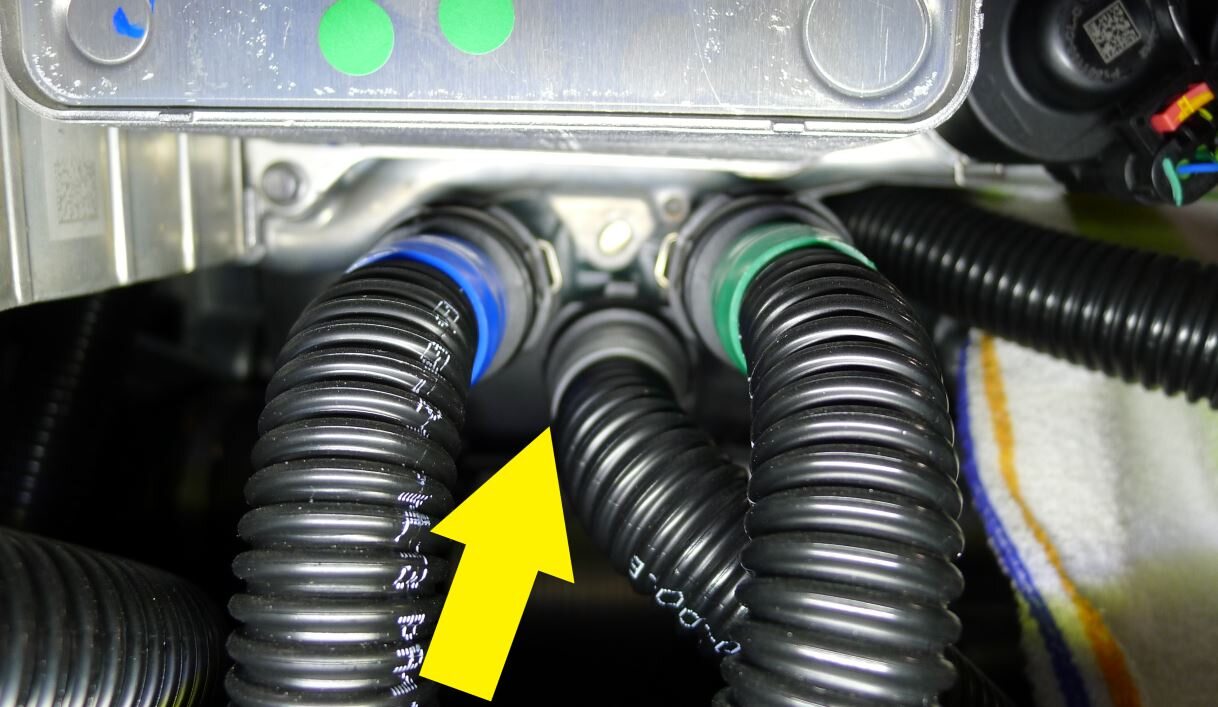

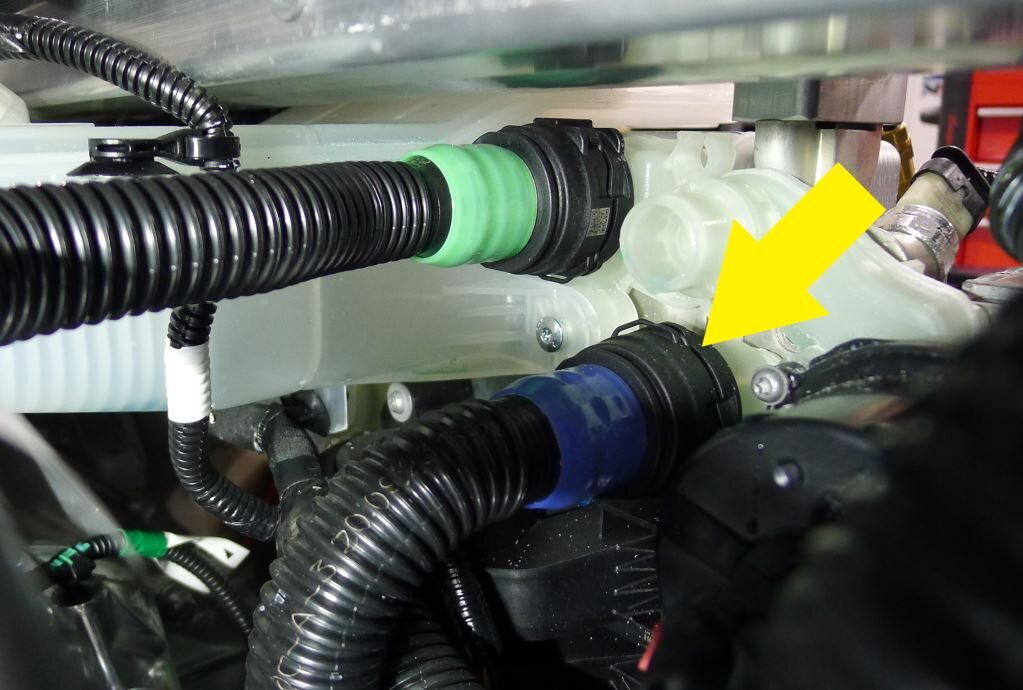

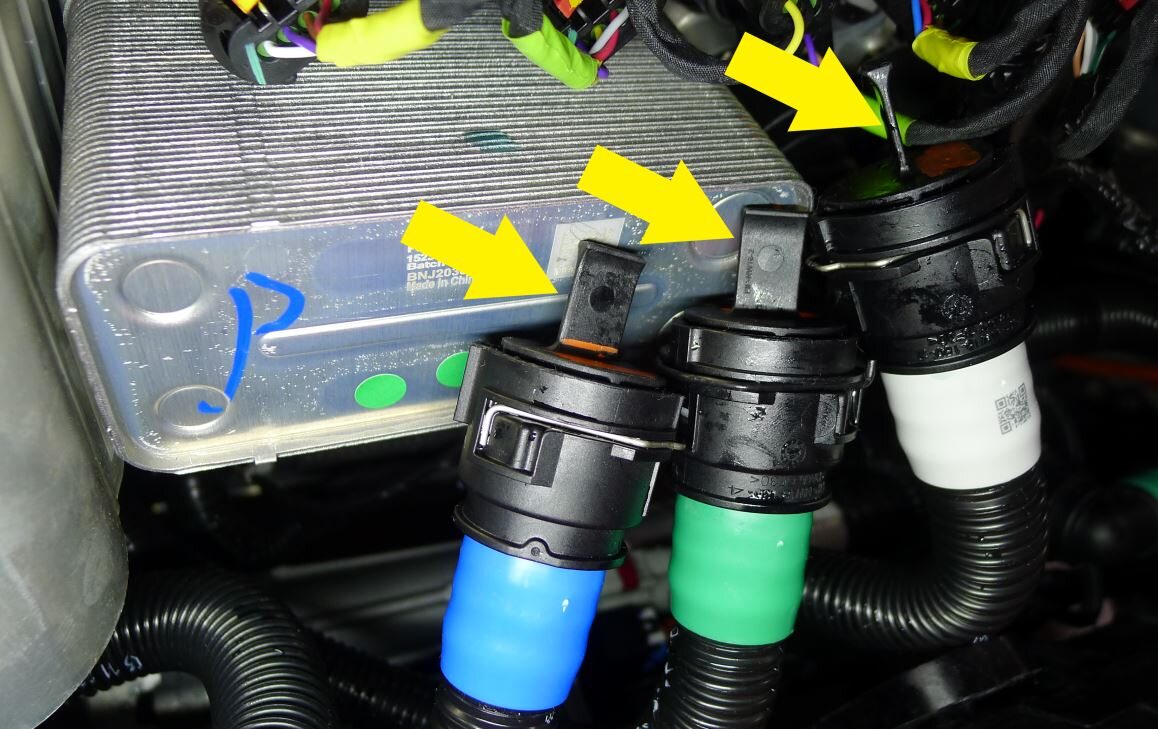

断开动力总成旁路软管与超级歧管的连接

注
1 个弹簧夹；此操作将排空冷却液储液罐
断开散热器出口软管与超级歧管的连接

注
1 个弹簧夹
断开散热器入口软管与超级歧管的连接

注
1 个弹簧夹

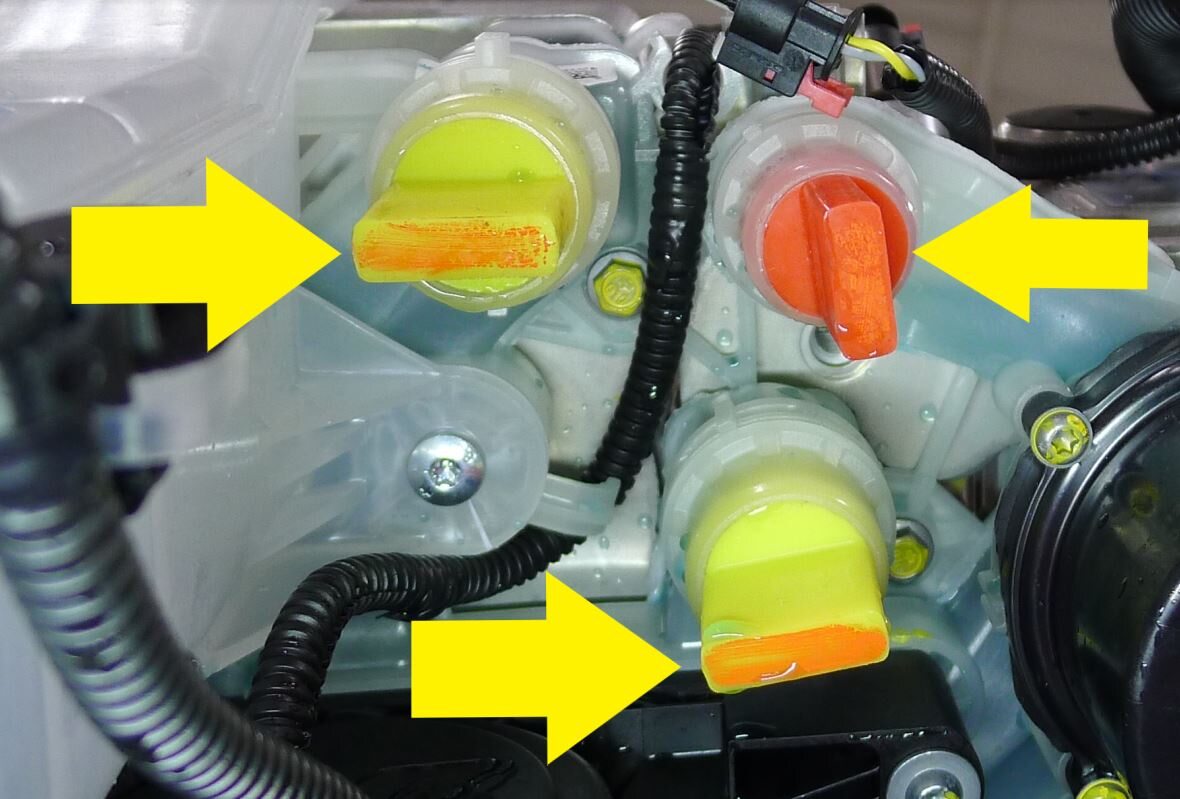

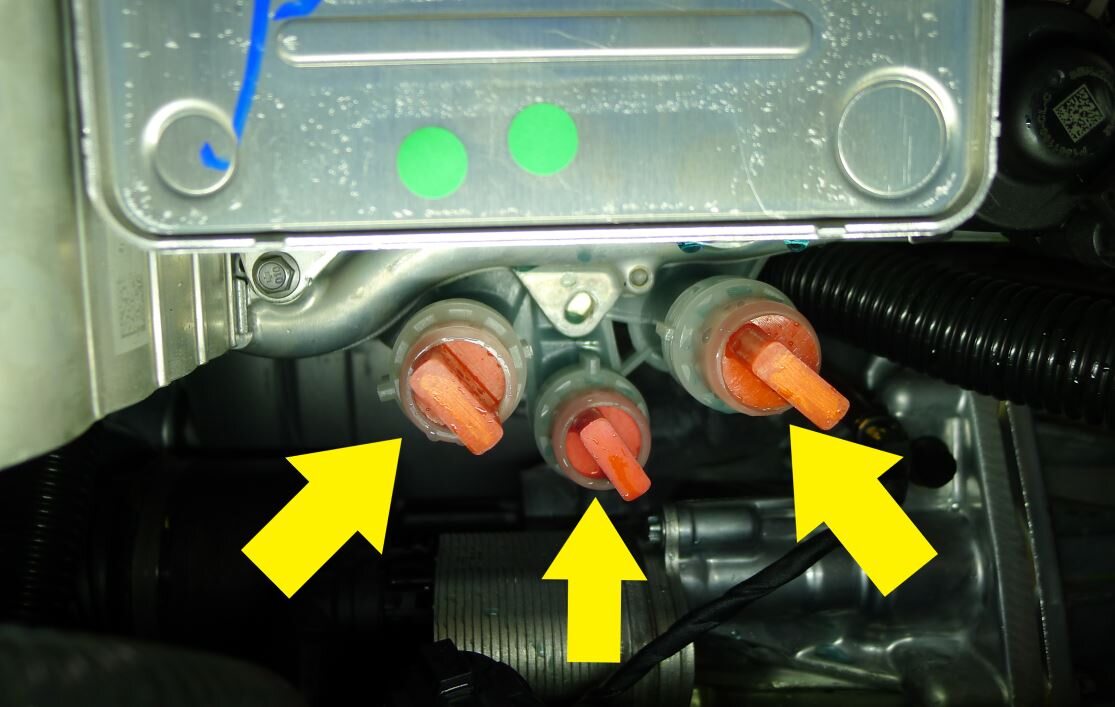

在超级歧管前部的冷却液接口中安装 3 个外螺纹接头，在已拆下的软管上安装 3 个内螺纹接头

注
3 个外螺纹接头，3 个内螺纹接头；这可以避免产生交叉污染

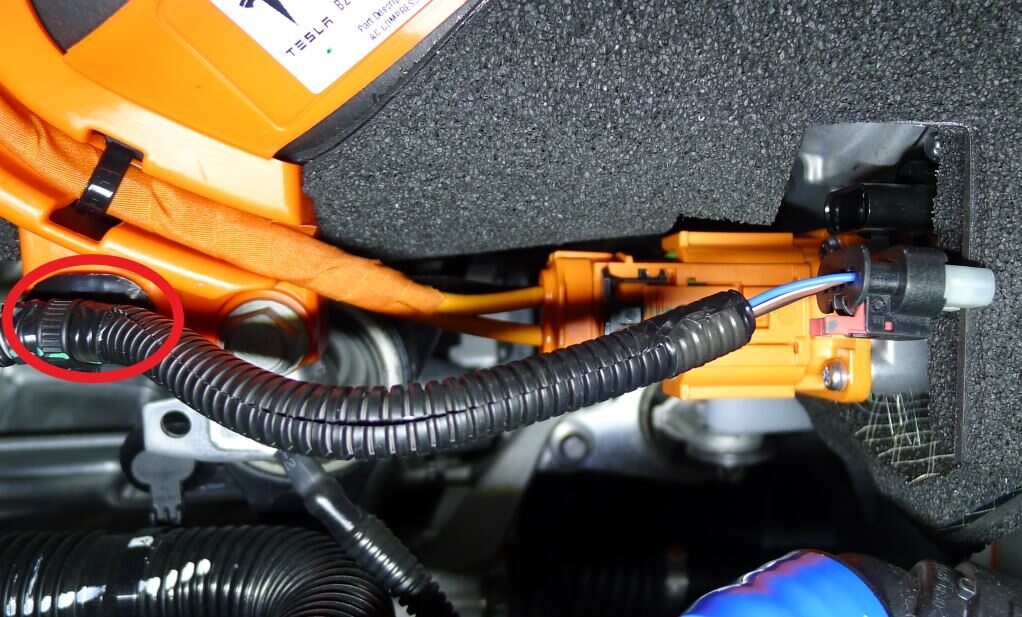

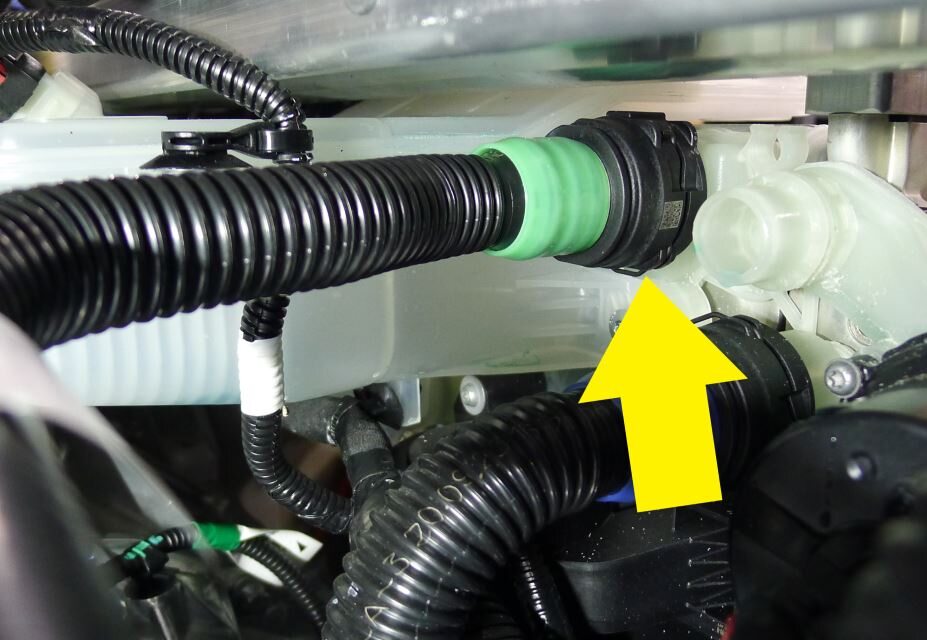

断开动力总成供给软管的传感器

注
1 个锁止电气连接器；请勿向下按压红色锁片；拉动红色锁片以解锁；再次拉动以松开连接器

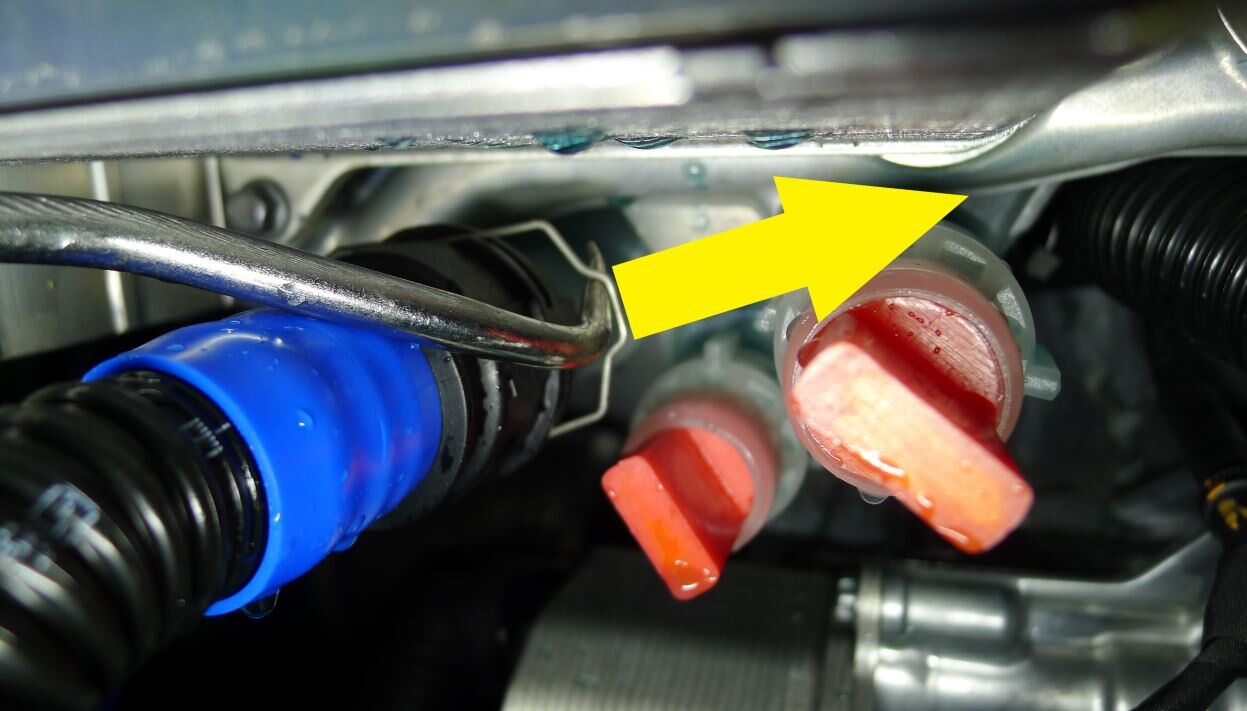

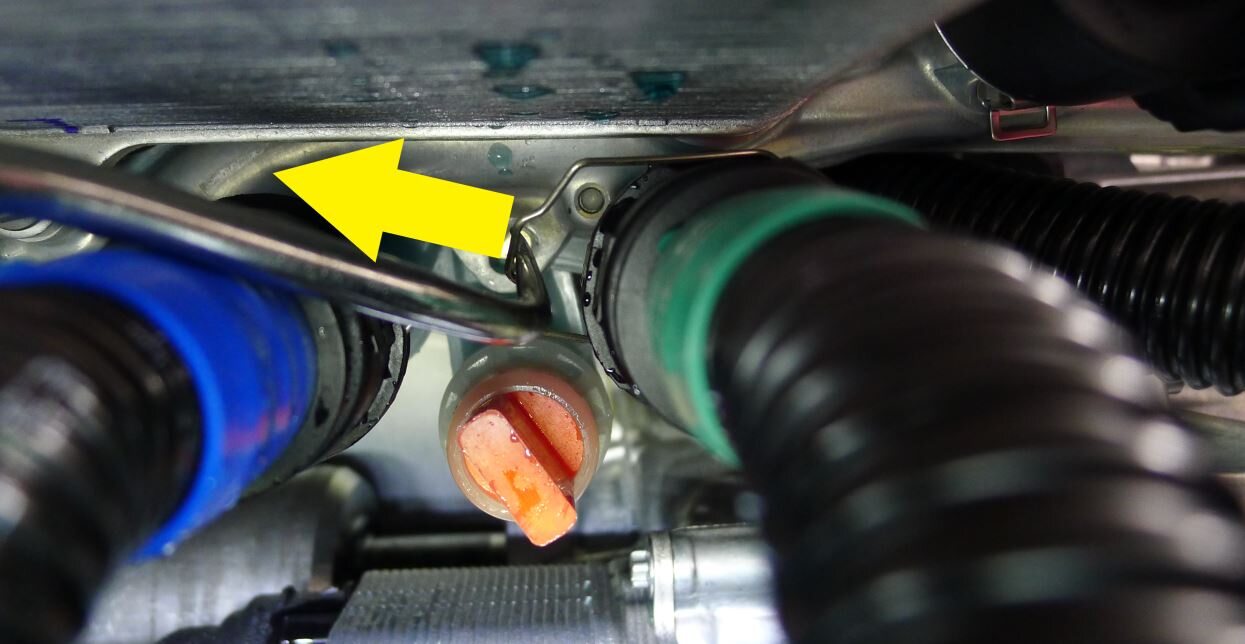

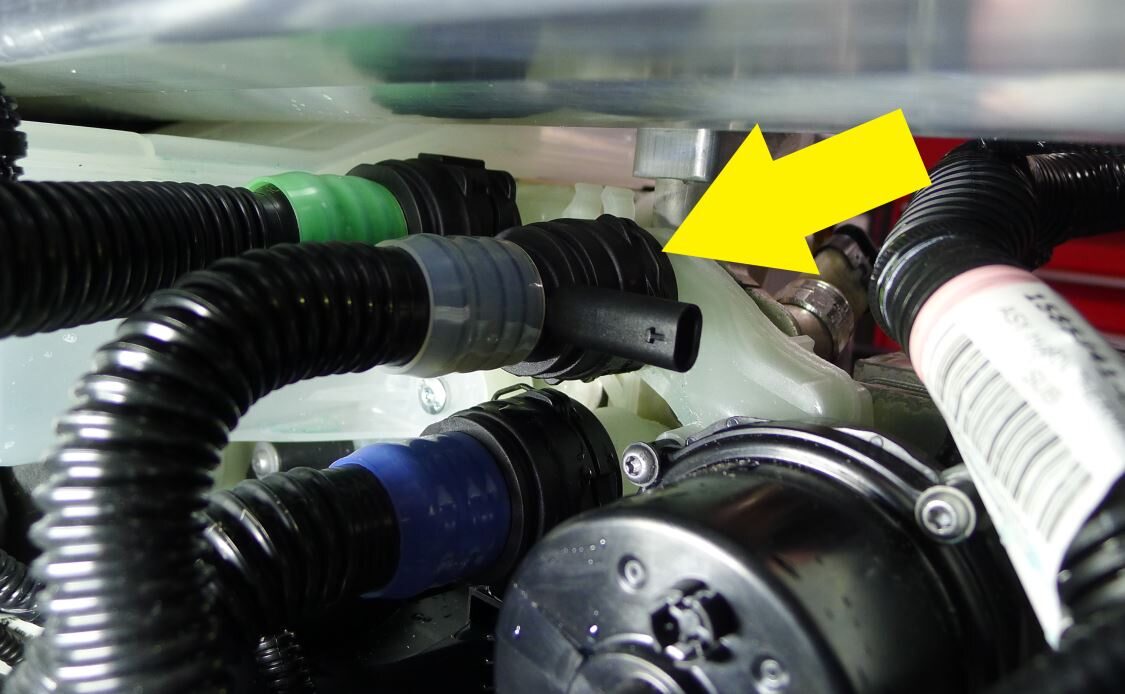

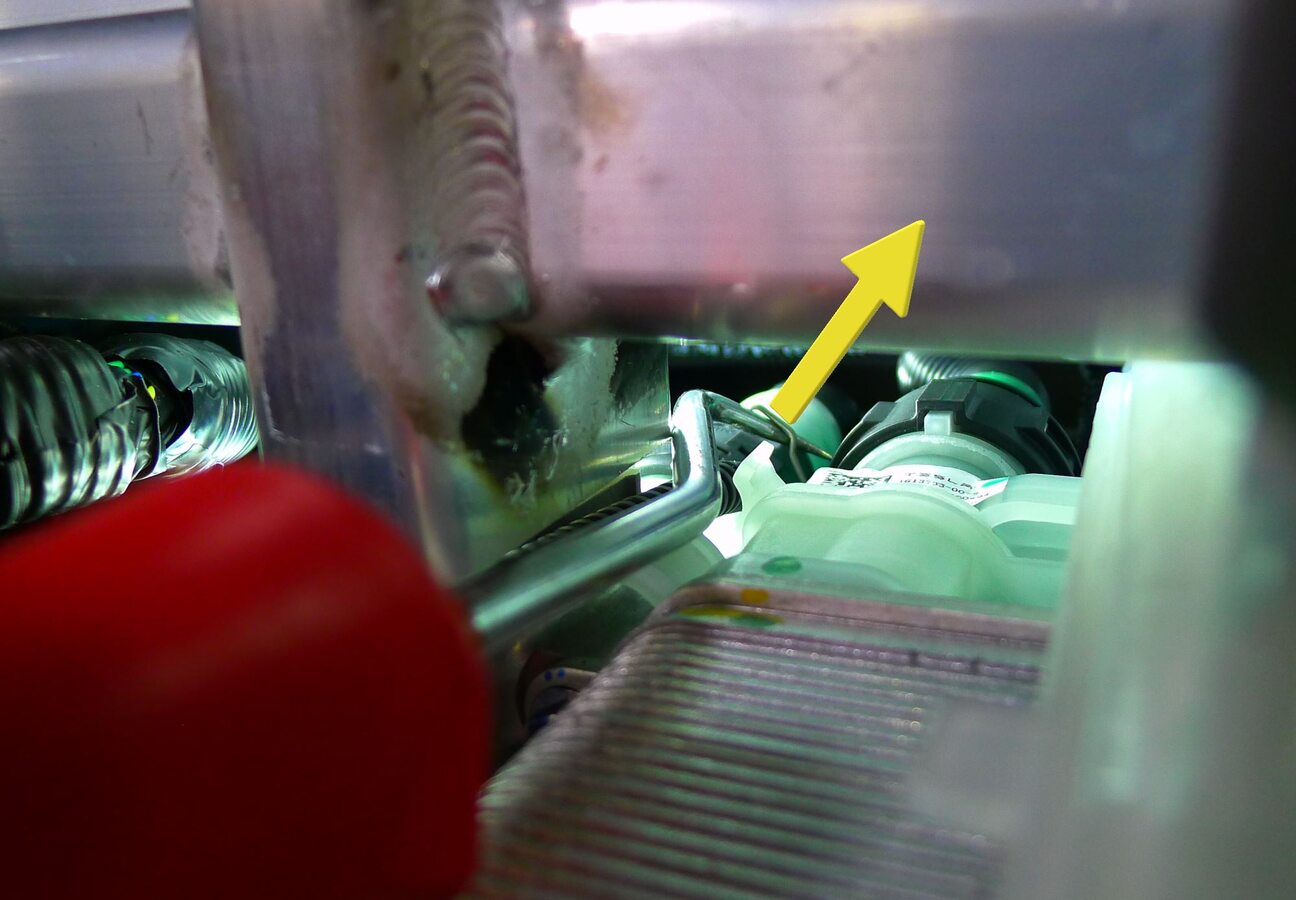

将动力总成供给软管从超级歧管上断开

注
1 个弹簧夹；可以从超级歧管的前部接触到弹簧

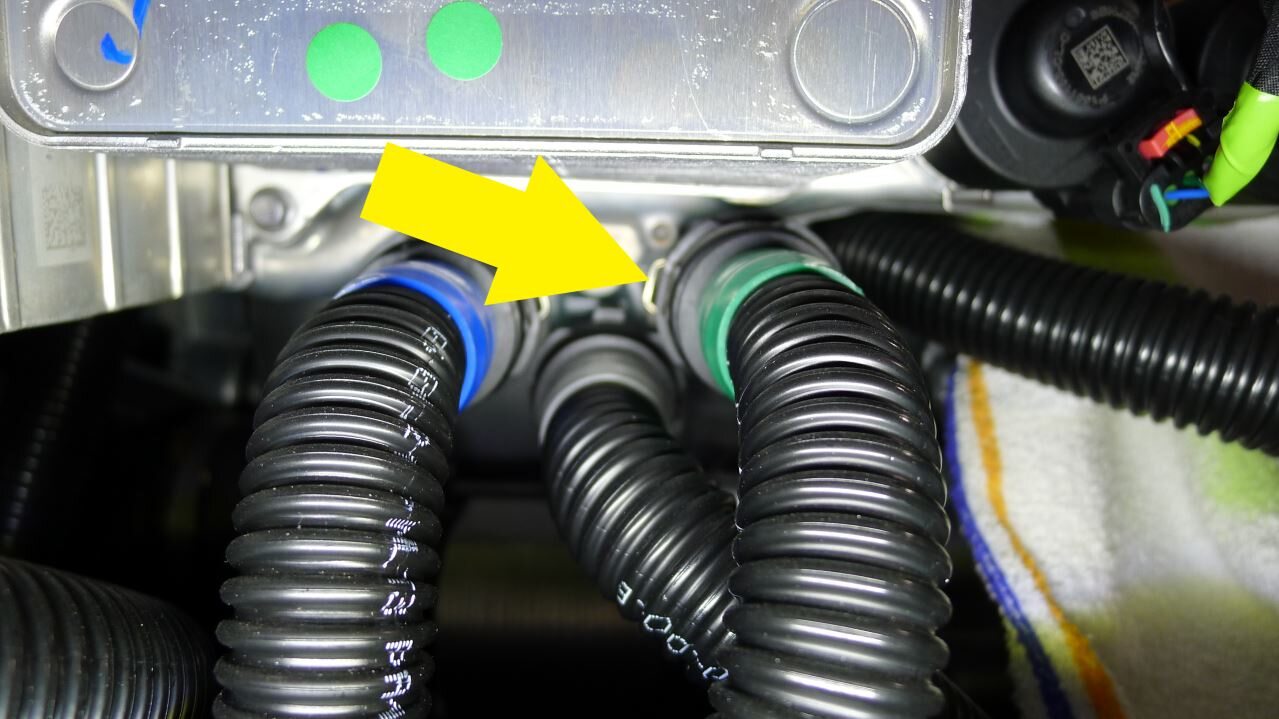

断开高压电池回流软管与超级歧管的连接

注
1 个弹簧夹
将冷却器至电池软管从超级歧管上断开

注
1 个弹簧夹
向超级歧管后部的冷却液端口中安装 3 个外螺纹接头

注
3 个接头；这可以避免任何交叉污染

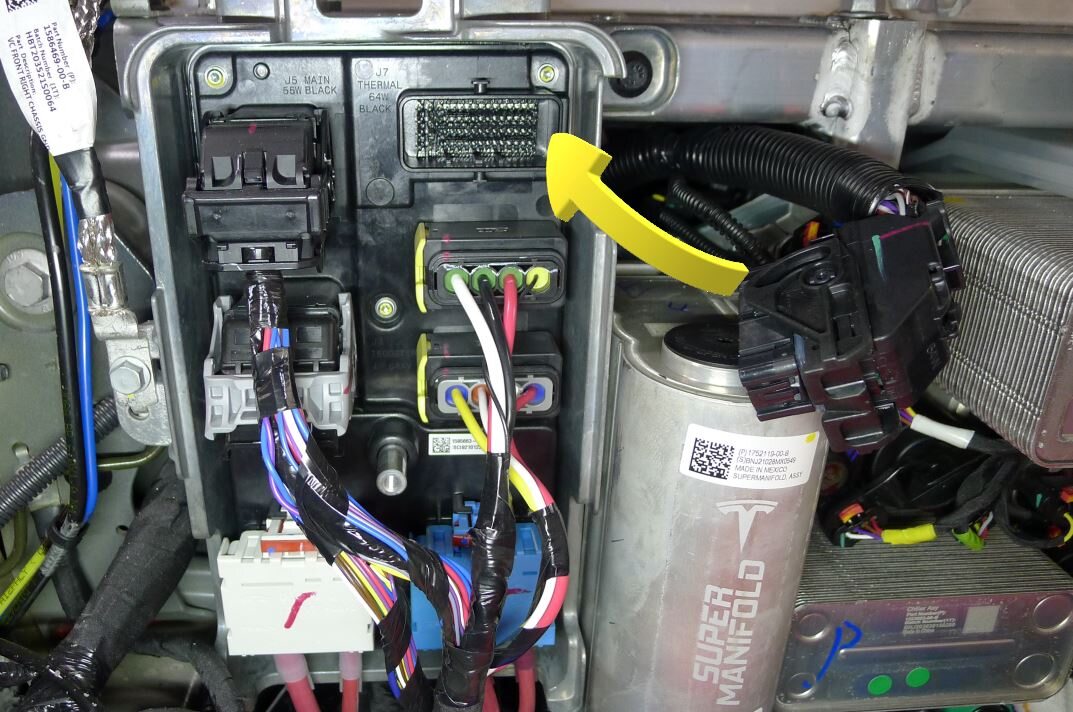

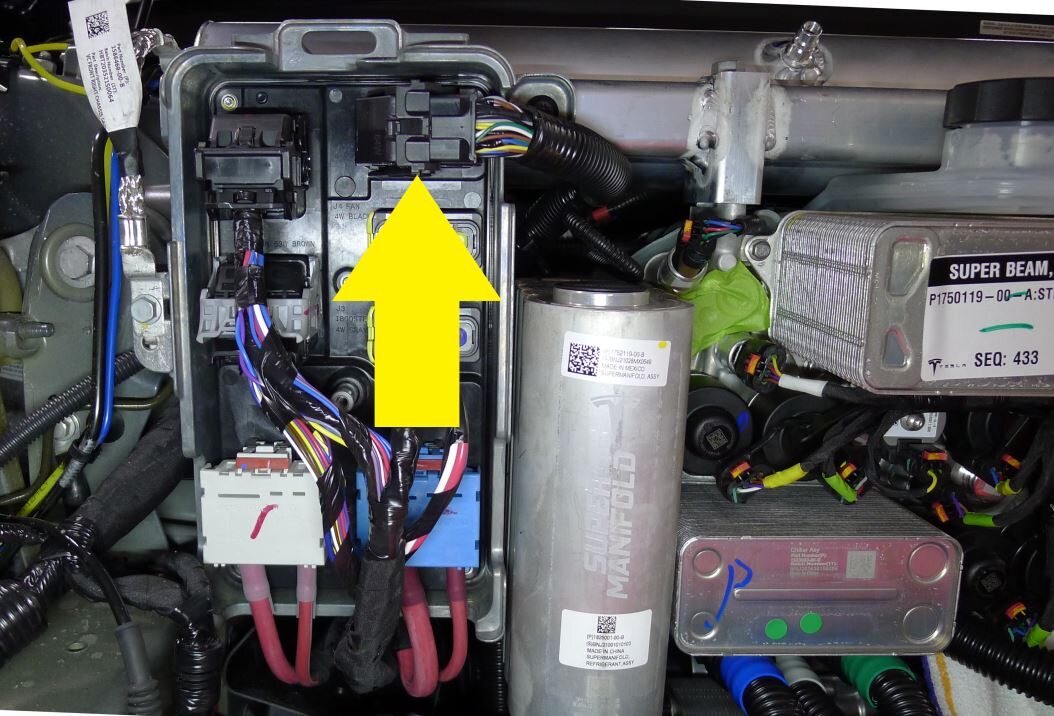

将超级歧管线束从前控制器上断开

注
1 个连接器

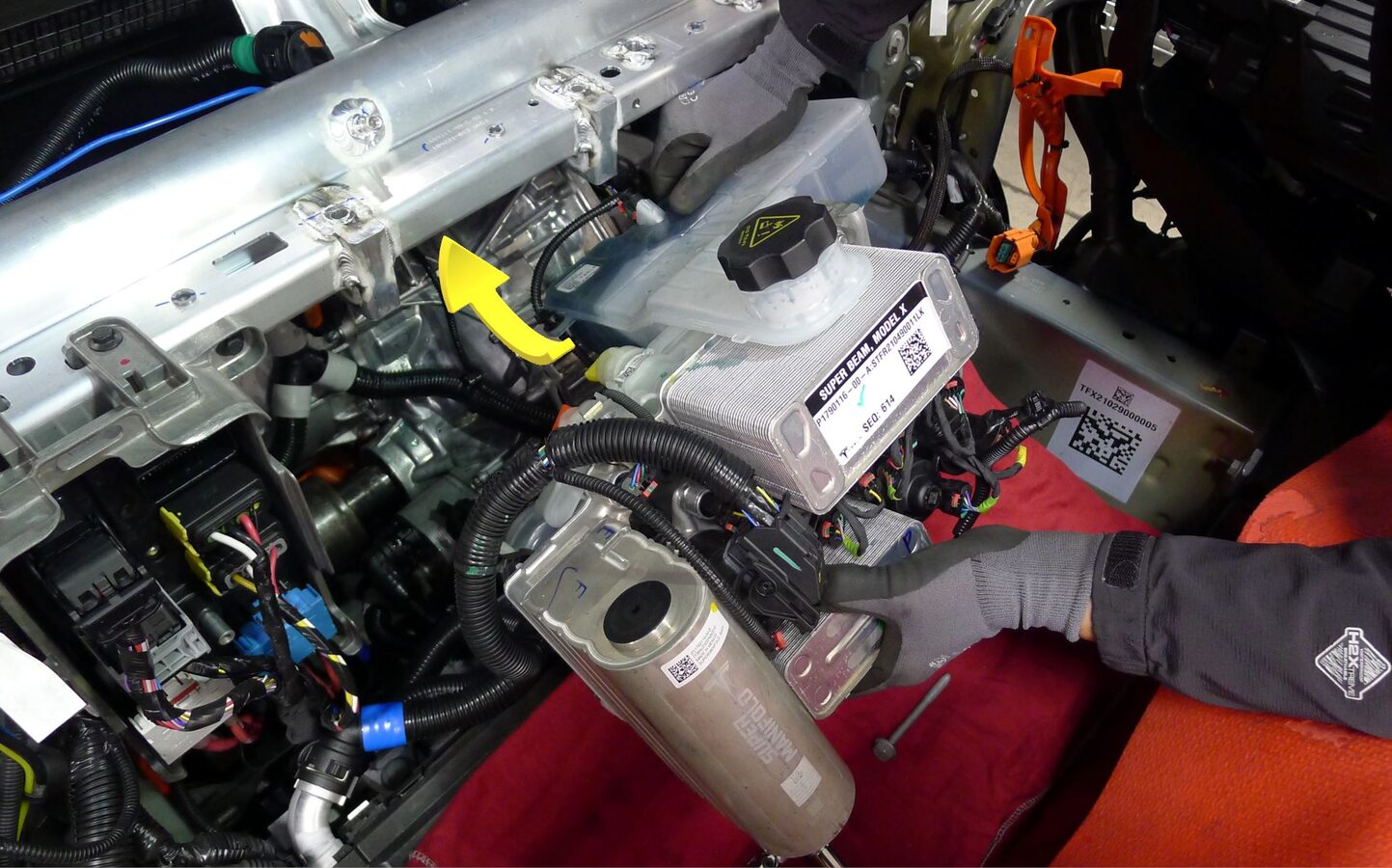

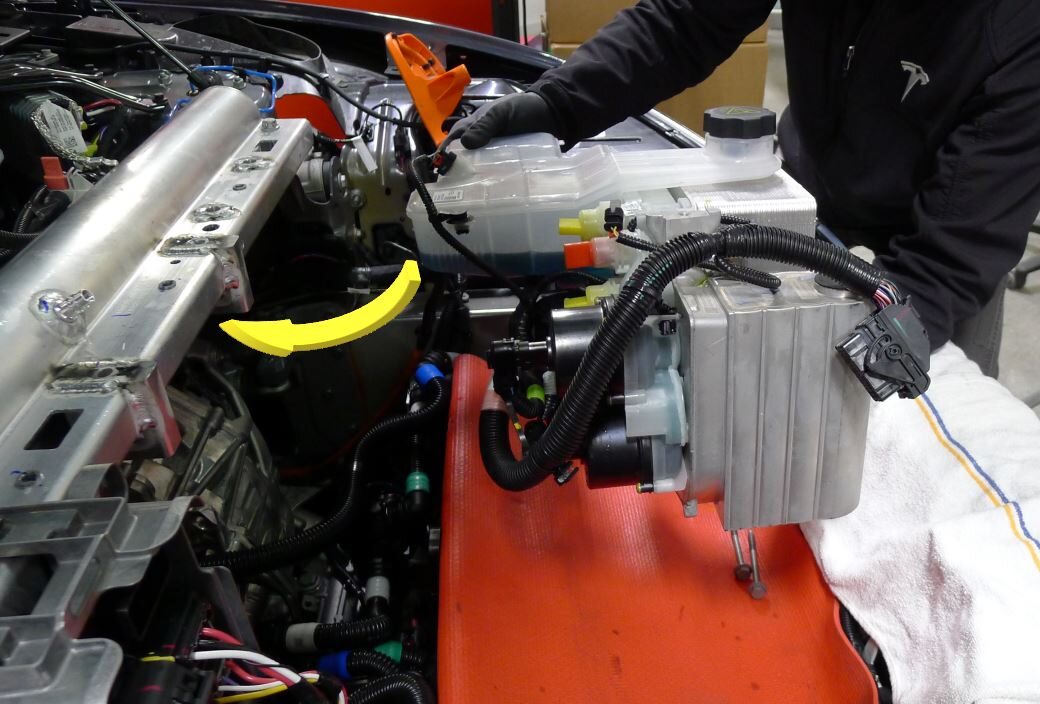

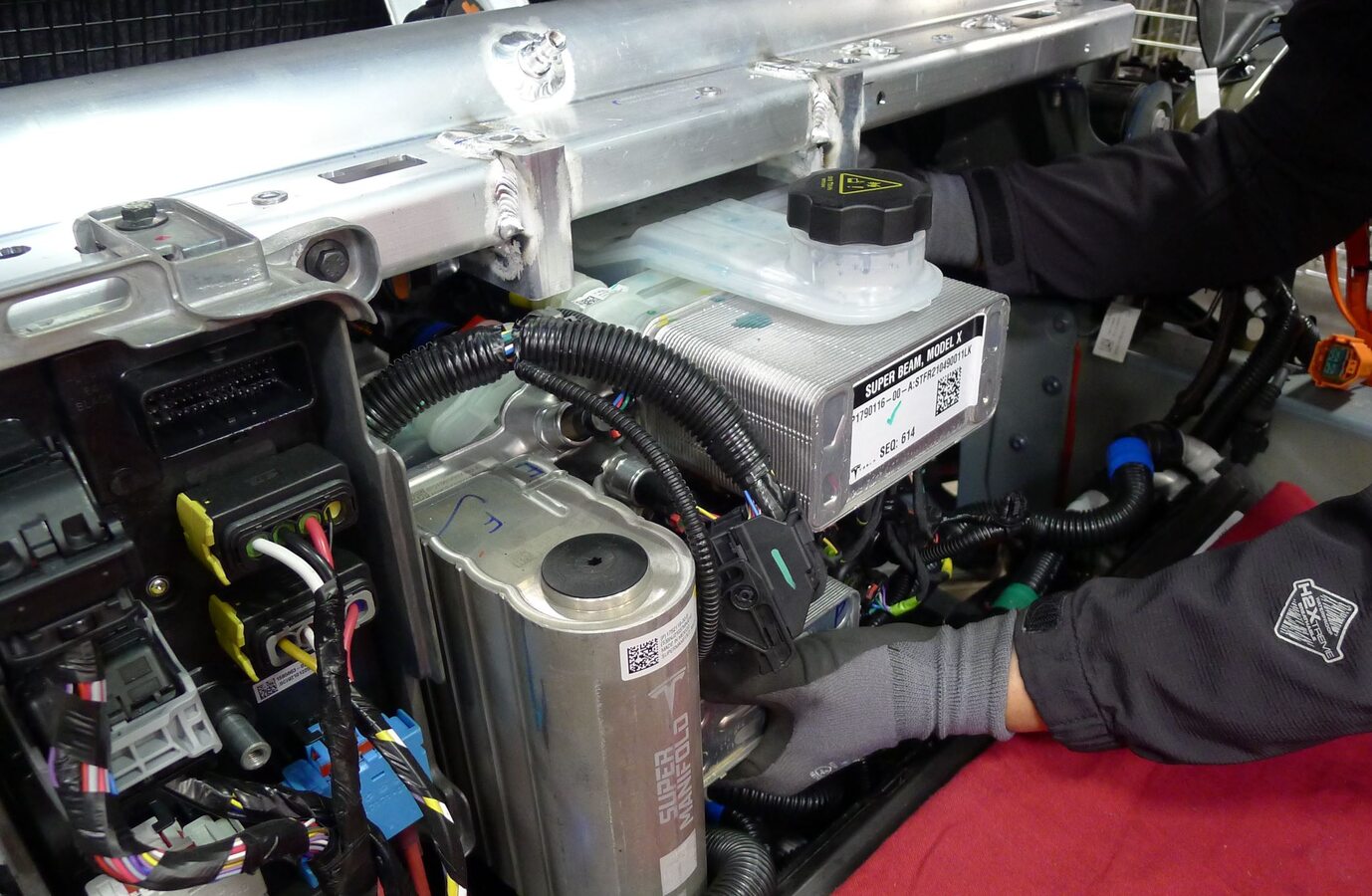

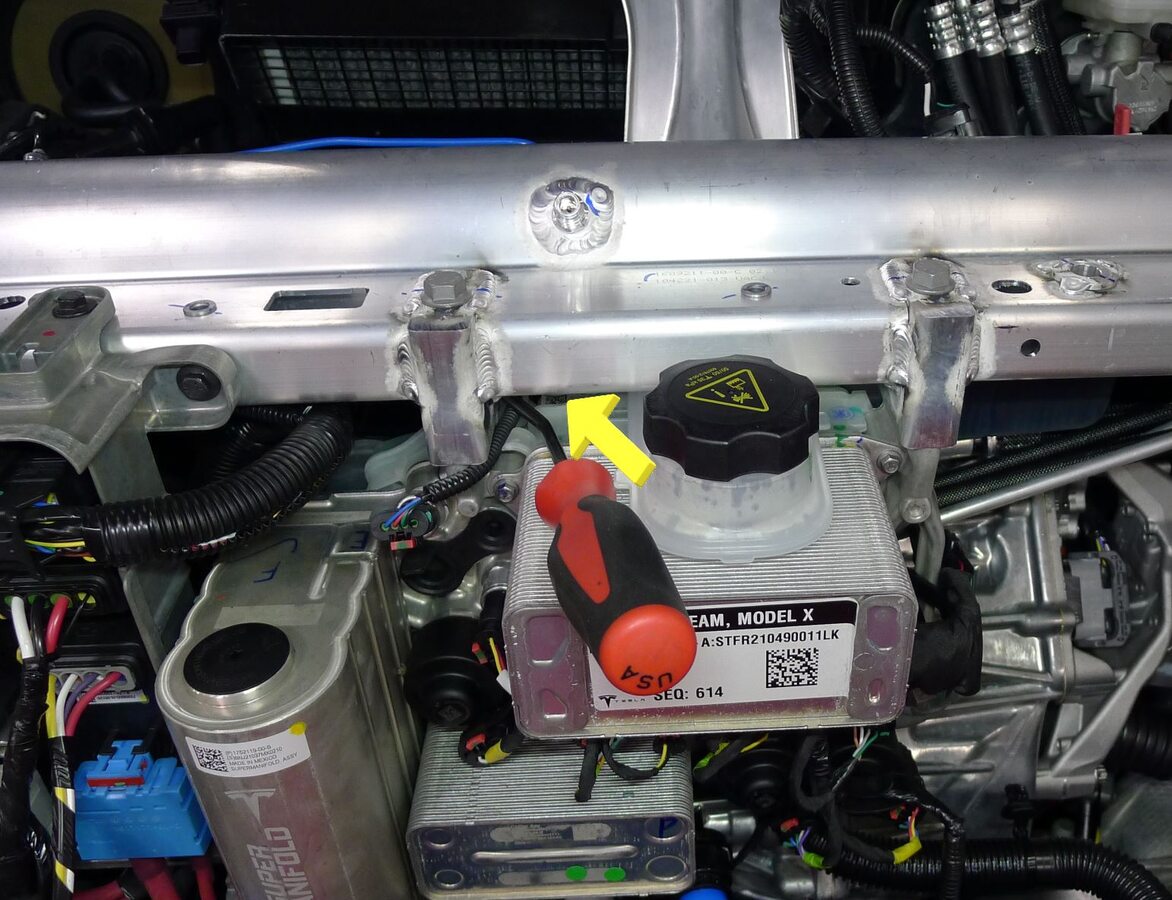

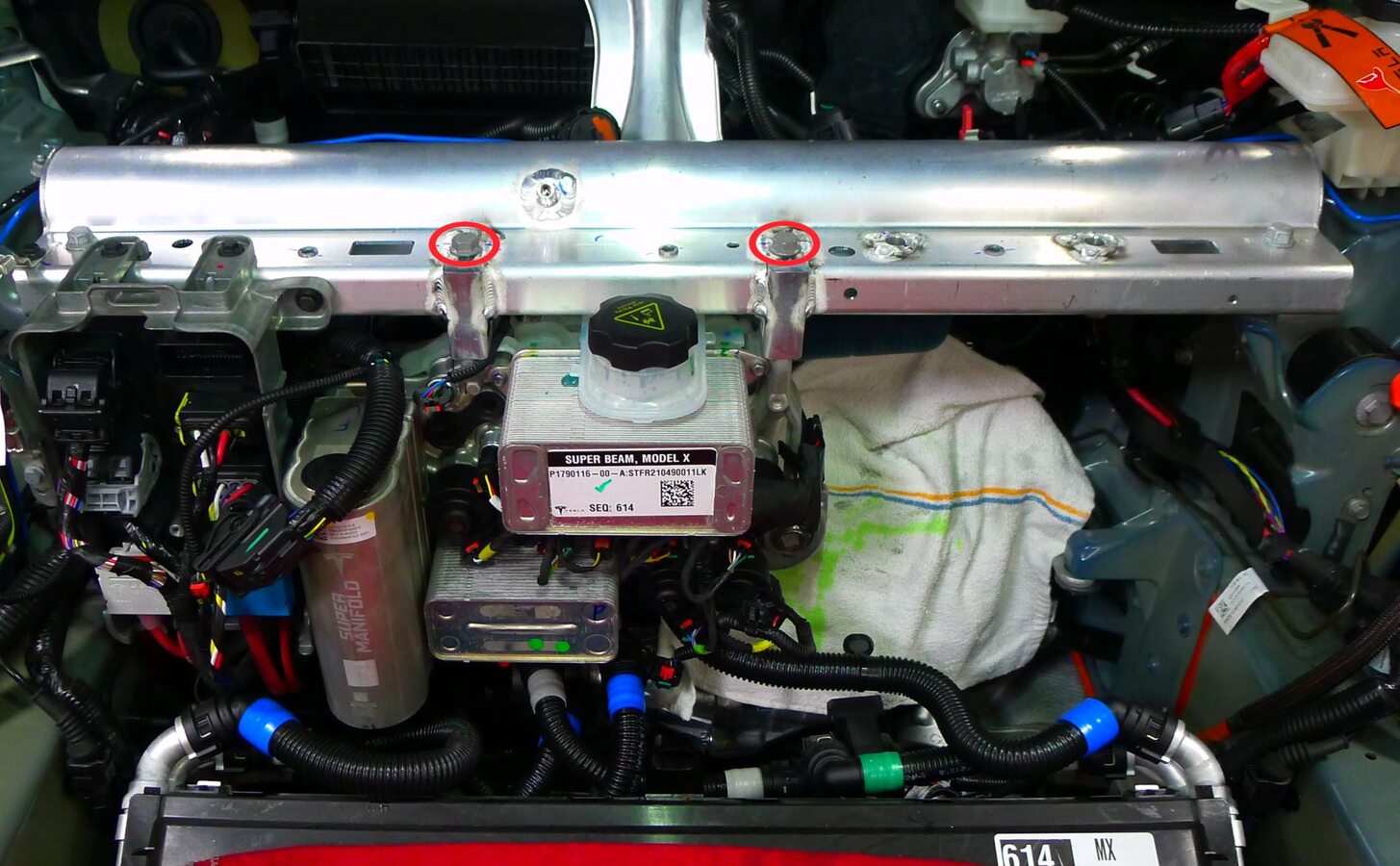

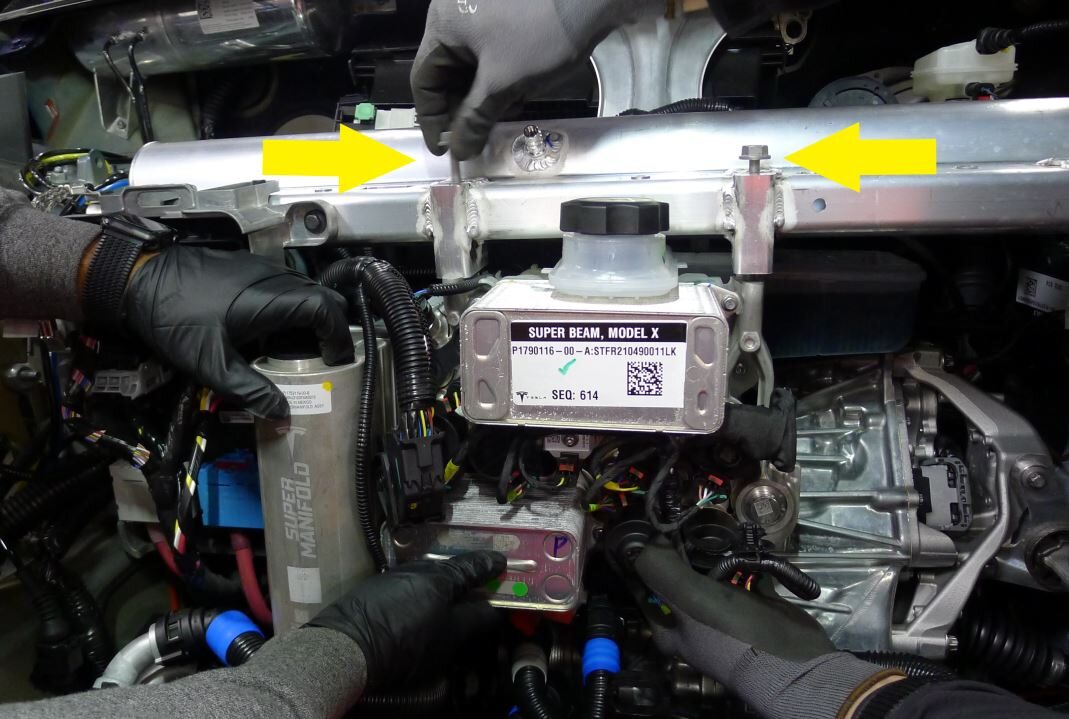

拆下将超级歧管固定到支柱塔梁的螺栓，然后将超级歧管从车上拆下

注
2 个螺栓，15 毫米，31 Nm；建议寻求他人协助；将超级歧管逆时针旋转至支柱塔梁下方；从底部和储液罐处支撑

安装

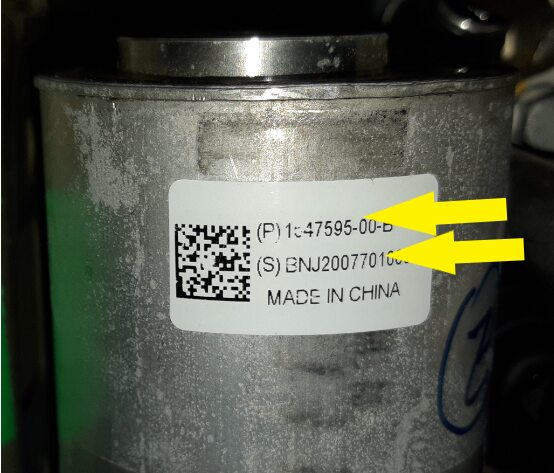

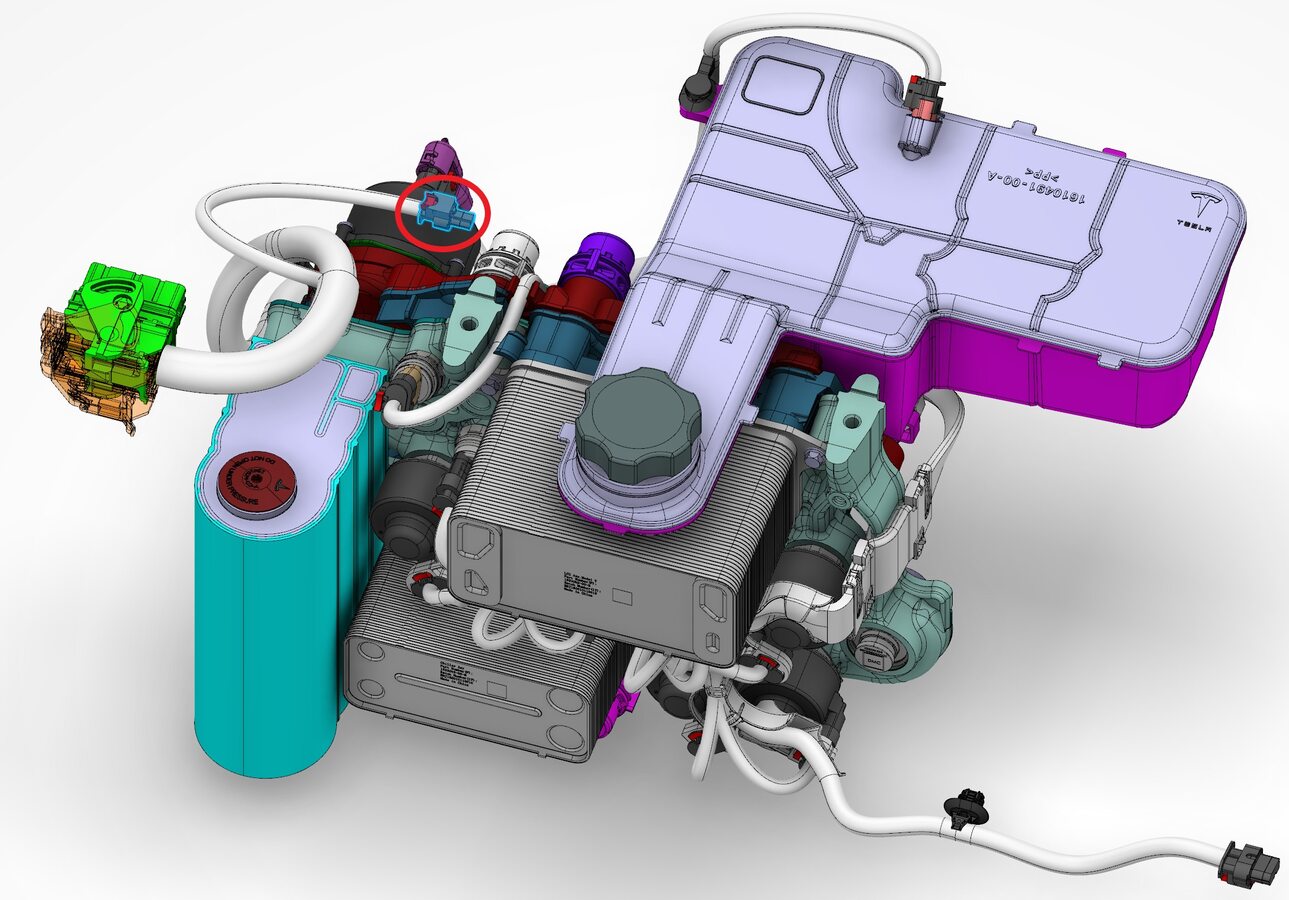

记录超级歧管的新旧零件号和序列号

注
标签位于蓄压器前部，请将零件号和序列号记录到维修单中

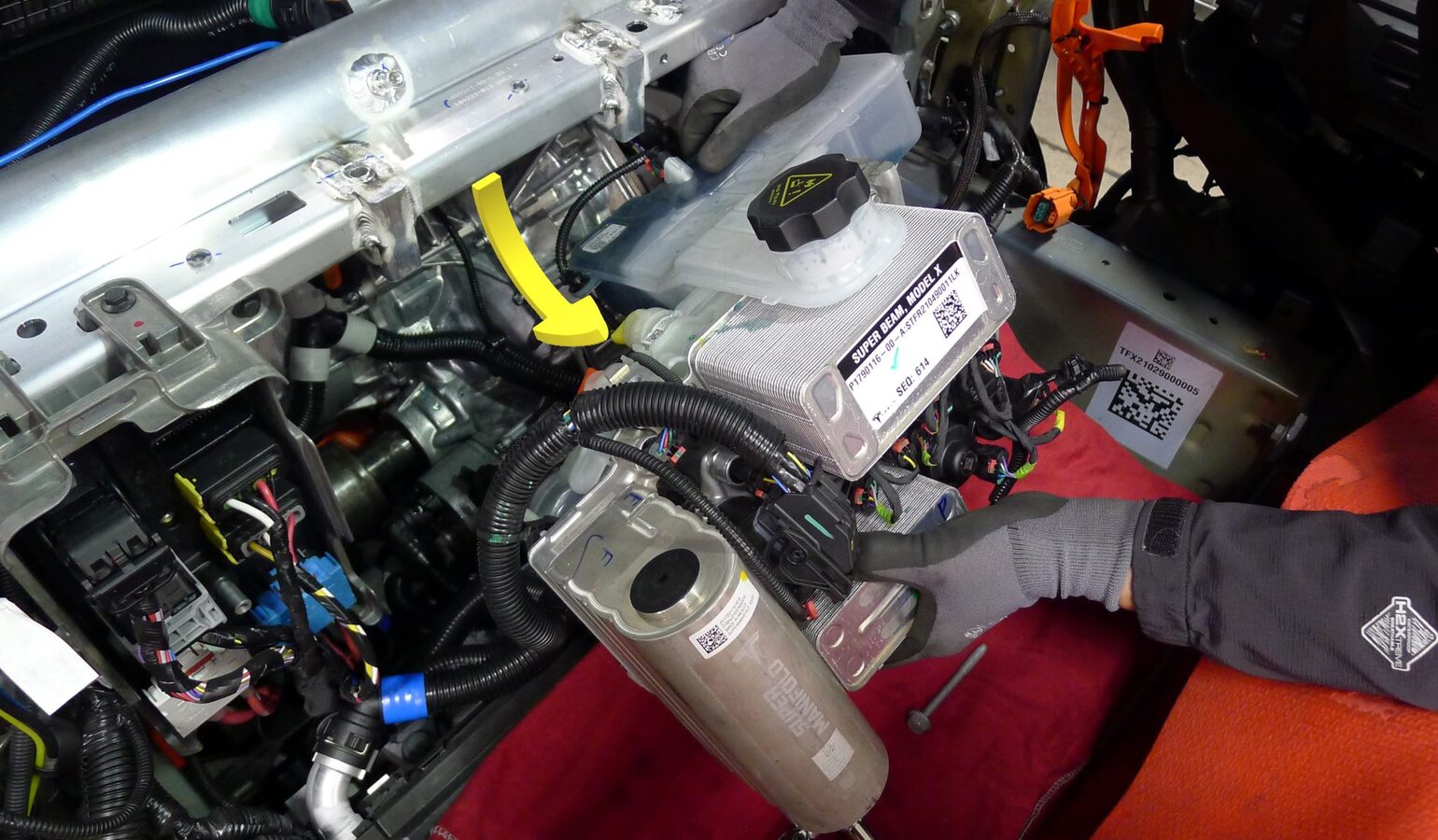

将超级歧管安装到车辆中，然后安装将超级歧管固定到支柱塔梁的螺栓

注
2 个螺栓，15 毫米，31 Nm；建议寻求他人协助；将超级歧管顺时针旋转至支柱塔梁下方；从底部和储液罐处支撑；手动将螺栓预拧到超级歧管上
将超级歧管线束连接到前控制器

注
1 个连接器
将冷却器至电池软管连接到超级歧管

注
1 个弹簧夹；执行推拉推测试以确保软管完全就位
将高压电池回流软管连接到超级歧管

注
1 个弹簧夹；执行推拉推测试以确保软管完全就位
将动力总成供给软管连接到超级歧管

注
1 个弹簧夹；执行推拉推测试以确保软管完全就位
连接动力总成供给软管传感器

注
1 个锁止电气连接器；接合锁片
从进水口、出水口和旁路软管上拆下内螺纹接头

注
3 个内螺纹接头
将散热器入口软管连接到超级歧管

注
1 个弹簧夹；执行推拉推测试以确保软管完全就位
将散热器出口软管连接到超级歧管

注
1 个弹簧夹；执行推拉推测试以确保软管完全就位
将动力总成旁路软管连接到超级歧管

注
1 个弹簧夹；执行推拉推测试以确保软管完全就位

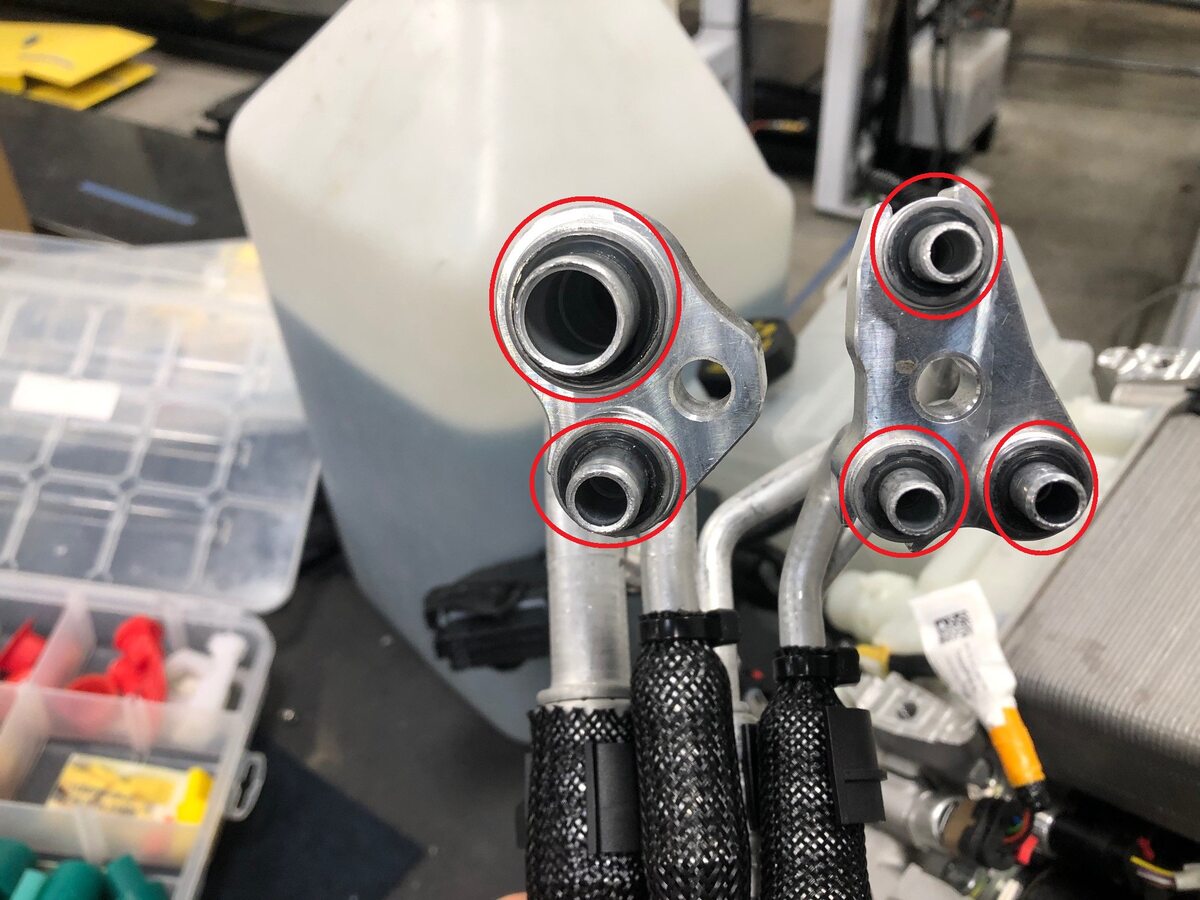

更换空调歧管侧五通 HVAC 管路的密封垫圈

注
5 个密封垫圈，用 ND-11 油润滑密封垫圈
更换 HVAC 侧五通 HVAC 管路的密封垫圈

注
5 个密封垫圈，用 ND-11 油润滑密封垫圈
将五通 HVAC 管路放到车辆内

注
将管路绕过冷却液储液罐
将五通 HVAC 管路安装至 HVAC 总成上

注
2 个螺栓，13 毫米，22 Nm

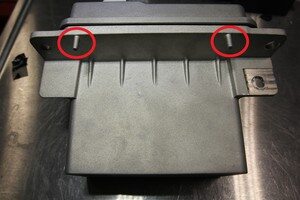

将五通 HVAC 管路安装至超级歧管板

注
位于支柱塔梁下；接合管路前，确保五通 HVAC 管路螺柱脱离超级歧管板
将五通 HVAC 管路总成螺母安装至超级歧管板

注
1 个螺母，13 毫米，27 Nm；位于支柱塔梁下
将空调压缩机支架总成放置到车辆中，然后将空调压缩机总成固定到支柱塔梁上

注
2 个螺栓，15 毫米，31 Nm；建议寻求他人协助；安装紧固件的同时支撑空调压缩机；小心地将空调压缩机和空调压缩机支架向车辆后部和支柱塔梁下移动；将支架绕过冷却液软管和超级歧管线束；手动预拧螺栓
将空调压缩机支架螺栓紧固到支柱塔梁上

注
2 个螺栓，15 毫米，31 Nm

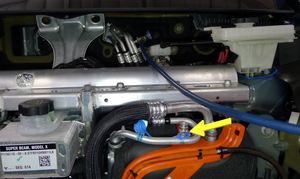

将高压加热泵支架固定在空调压缩机的孔眼上

注
确保锁片与孔眼接合
将高压线束连接器连接到空调压缩机

注
1 个锁止电气连接器，3 级锁止连接器；将连接器完全固定到空调压缩机上之后，向空调压缩机方向推以接合黑色锁片；执行推拉推测试以确保正确就位
安装将空调压缩机高压线束支架固定到空调压缩机的紧固件

注
1 个螺栓，13 毫米，9 Nm
安装空调压缩机接地带

注
1 个螺栓，T25，7 Nm
连接将空调压缩机逻辑线束固定到空调压缩机高压线束支架的卡子

注
1 个树形头卡子
重新连接空调压缩机逻辑连接器

注
1 个锁止电气连接器

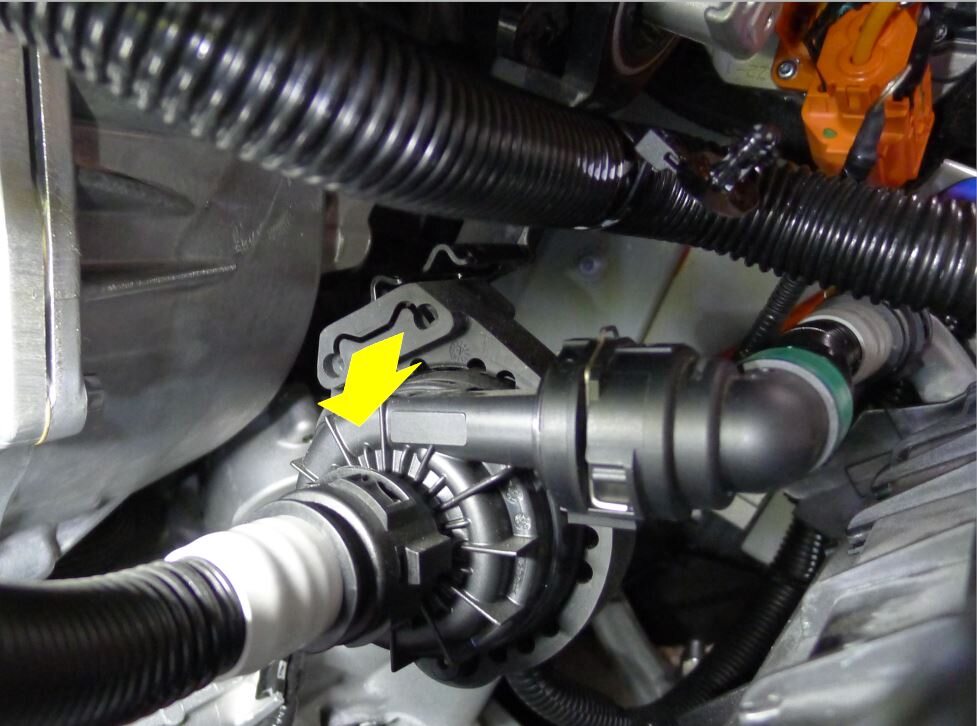

将动力总成冷却液泵固定到空调压缩机支架上

注
将泵总成滑到压缩机下部支架上
安装将冷却液软管固定到空调压缩机支架的卡子

注
1 个树形头卡子

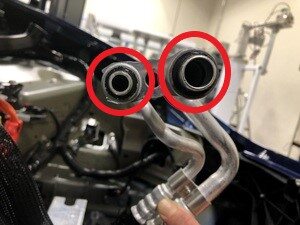

更换超级歧管至压缩机空调管路上超级歧管侧的密封垫圈

注
2 个密封垫圈；用 ND-11 油润滑密封垫圈
将空调歧管管路安装到超级歧管上

注
1 个螺栓，13 毫米，22 Nm，检查 O 型环，如有损坏则更换，手动预拧螺栓以防滑丝

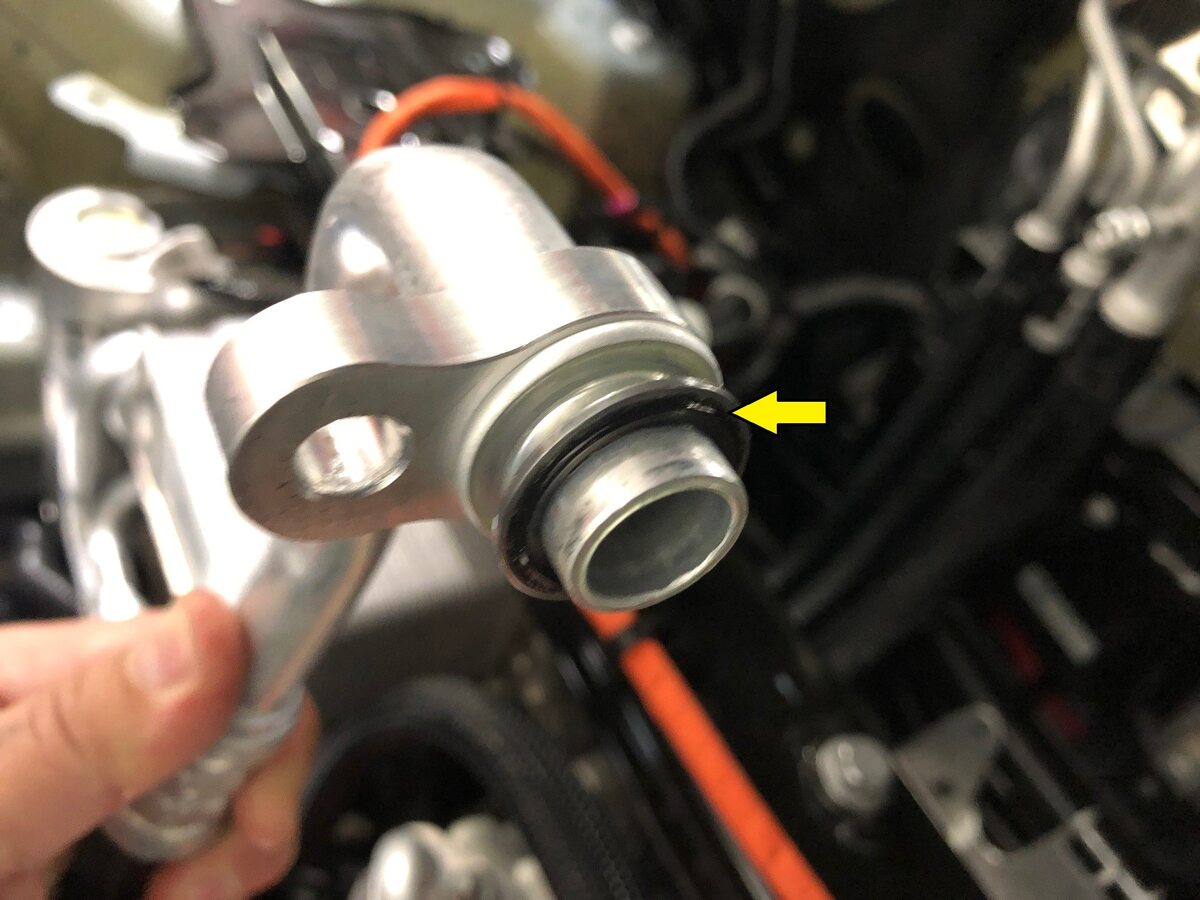

更换超级歧管至压缩机空调管路总成上压缩机排气管路上的密封垫圈

注
1 个密封垫圈；用 ND-11 油润滑密封垫圈

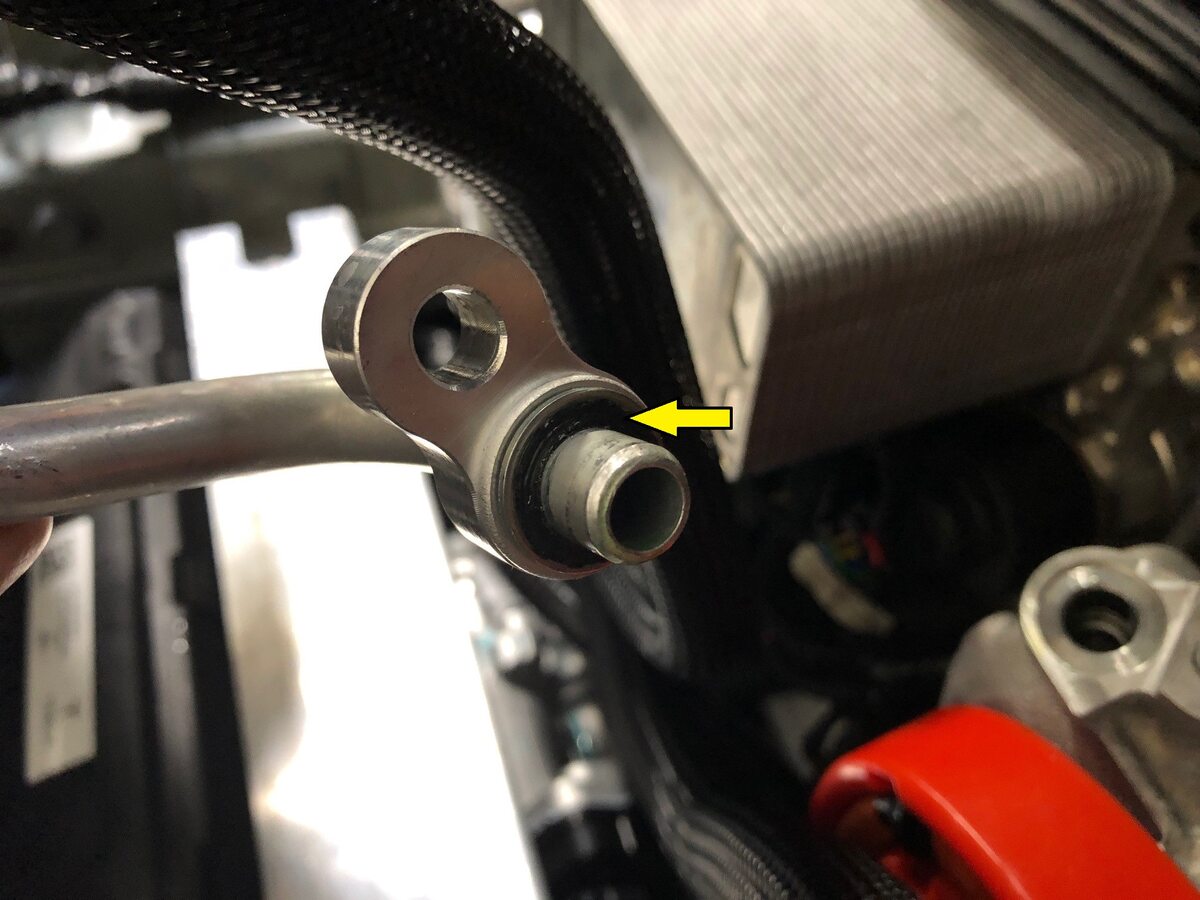

更换超级歧管至压缩机空调管路总成上压缩机吸气管路上的密封垫圈

注
1 个密封垫圈；用 ND-11 油润滑密封垫圈
安装将超级歧管至压缩机排放管路固定到压缩机的螺栓

注
1 个螺栓，13 毫米，22 Nm，检查 O 型环，如有损坏则更换
安装将超级歧管至压缩机吸气管路固定到压缩机的螺栓

注
1 个螺栓，13 毫米，22 Nm，检查 O 型环，如有损坏则更换
将低压电池安装到支柱塔梁上

注
3 个螺栓，10 毫米，9 Nm。2 个定位器
将冷却液软管固定在低压电池上

注
1 个卡子
连接紧急响应回路和低压电池连接器
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN
via Toolbox: (link)via Service Mode:
Thermal ➜ Actions ➜ Start Thermal Fill/Drain
Thermal ➜ Coolant System ➜ Start Coolant Fill/Drain
Thermal ➜ Refrigerant System ➜ Start Refrigerant Fill/Drain
via Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
会出现窗口
注
完成后，点击左上角的 "X" 关闭窗口；确认指示灯为绿色，即冷却液和制冷剂就绪状态；"Thermal Fill Drain" 例行程序的时间限制为 5 小时；5 小时后，膨胀阀将关闭，必须重新执行此例行程序
拆下冷却液罐罐盖
将真空重新加注盖安装到冷却液罐总成上

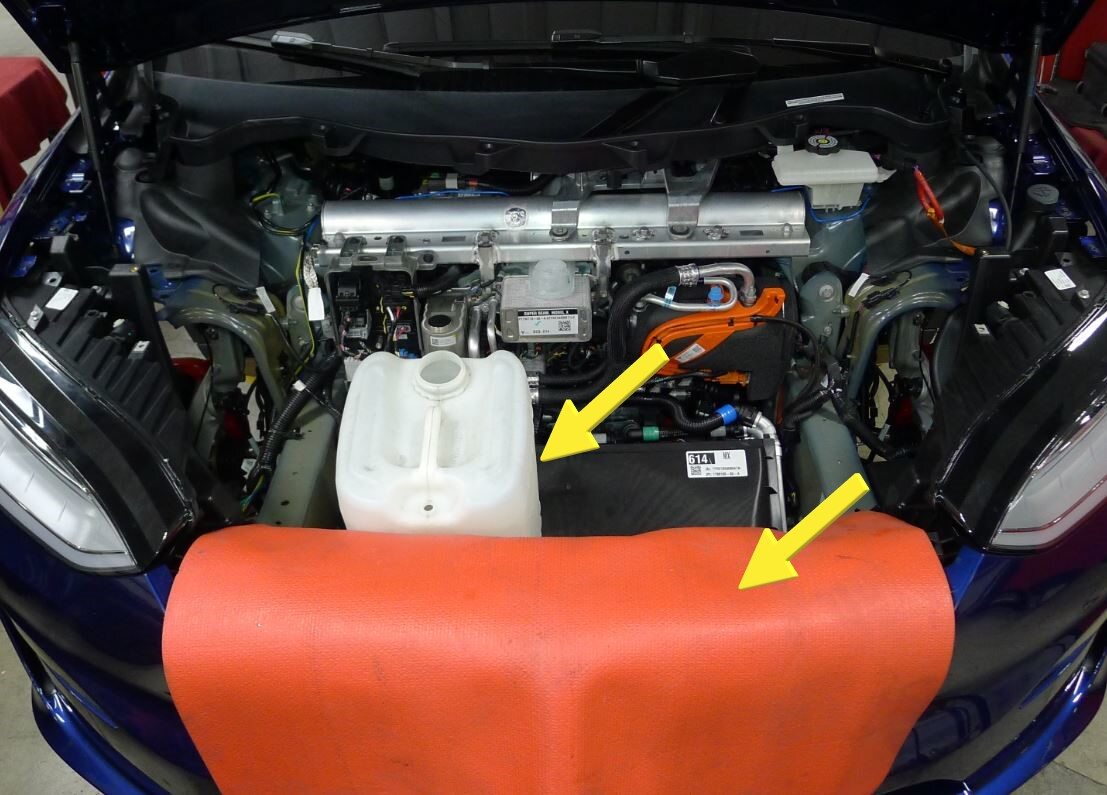

将空的冷却液容器放入前部储物区域

注
控制风扇模块风扇护罩总成不能支撑一个完整的冷却液容器，确保溢流容器是空的，将翼子板罩放在前端模块和前饰板上
向容器中加注至少 15 升冷却液

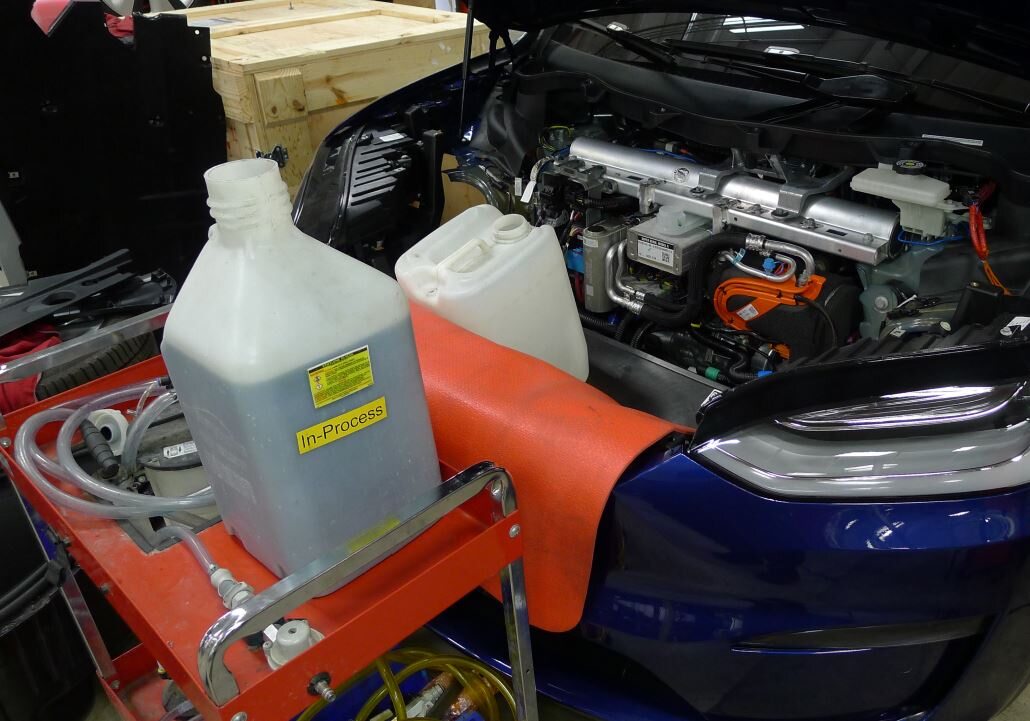

将装满冷却液的容器放在冷却液排放和加注小车上

注
请勿将装有 15 升冷却液的容器放在控制风扇模块风扇护罩的顶部，将小车尽可能靠近车辆前部放置

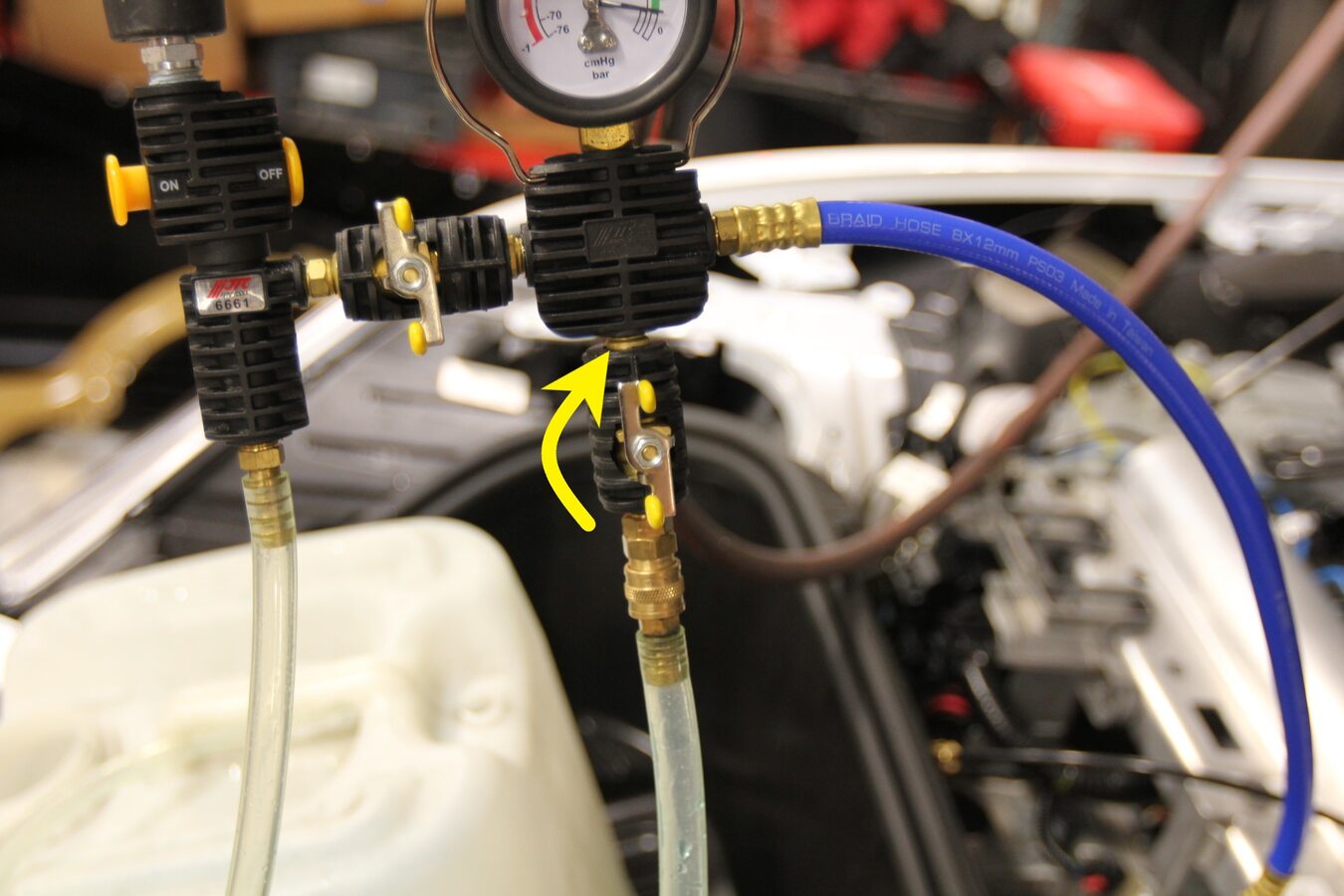

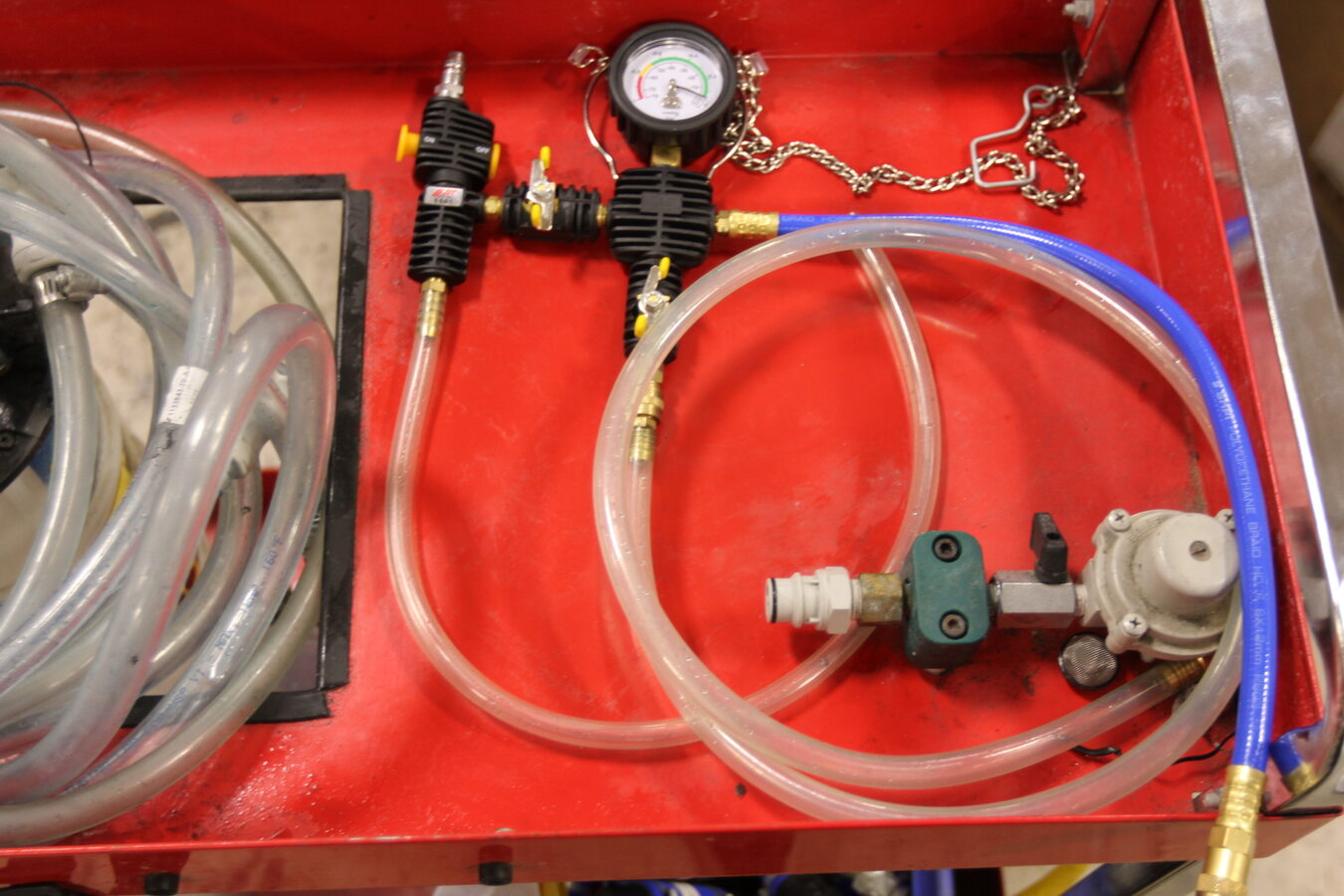

设置冷却液重新加注工具

注
确认重新加注工具上的所有阀门都处于关闭位置，为便于理解，请参阅图片
将真空重新加注软管安装到冷却液罐上的重新加注盖中

注
执行推拉推测试以验证软管已完全安装好

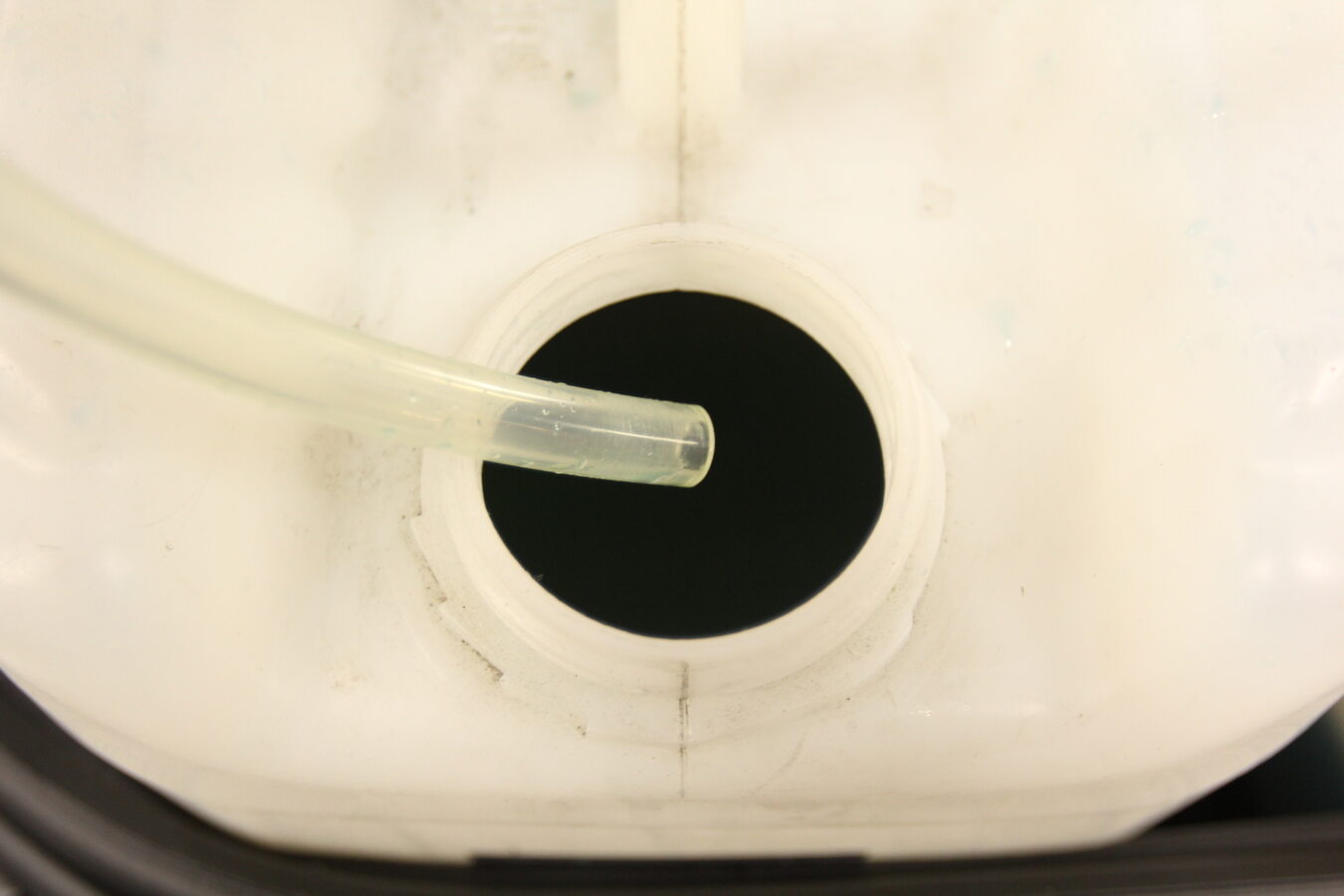

将溢流软管放入空容器中

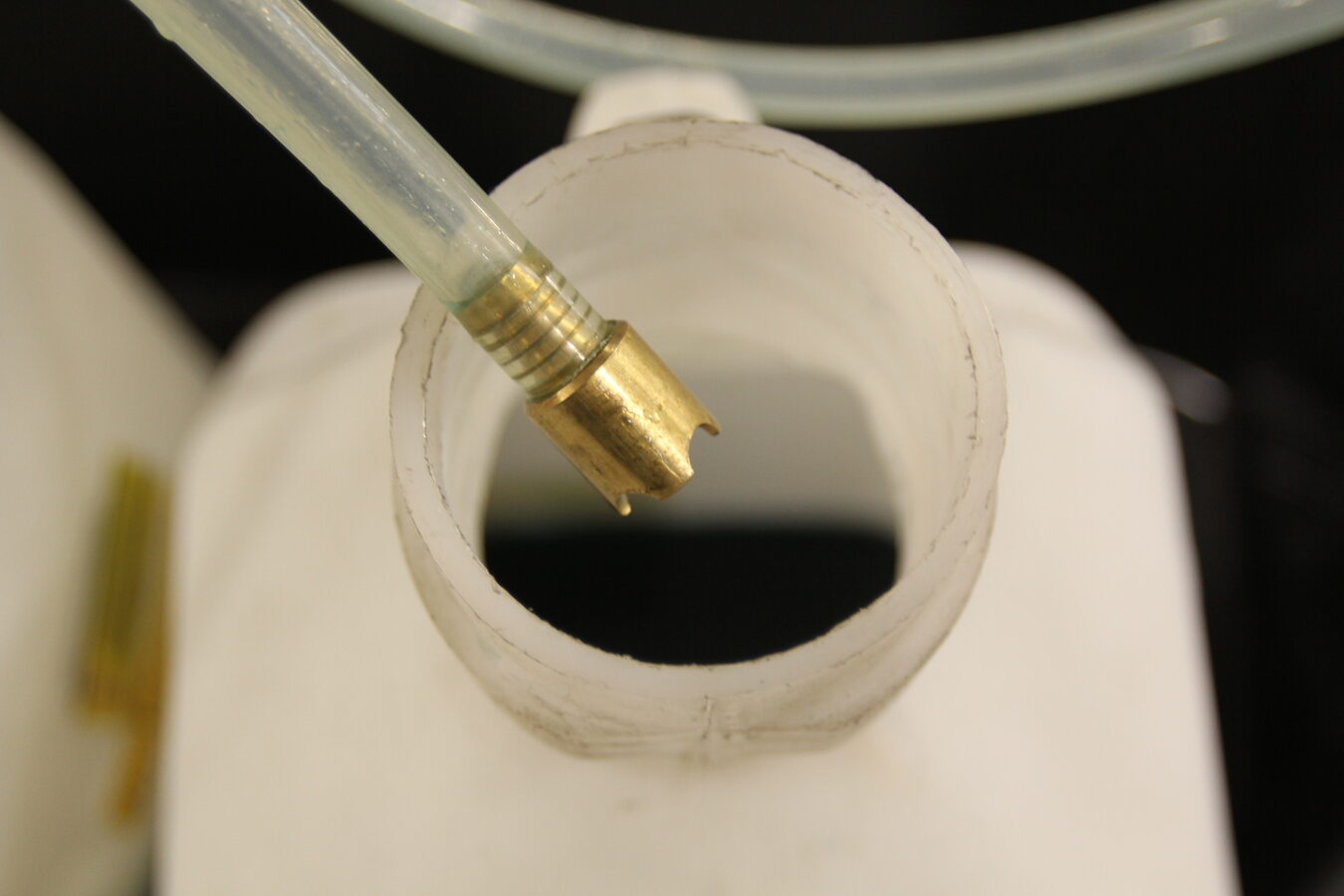

将重新加注软管放置到已注满冷却液的容器内

注
确保软管末端完全浸入冷却液
将车间用供气装置连接到冷却液重新加注工具

注
如果尚未这样做，请确认重新加注阀是否设置为关闭

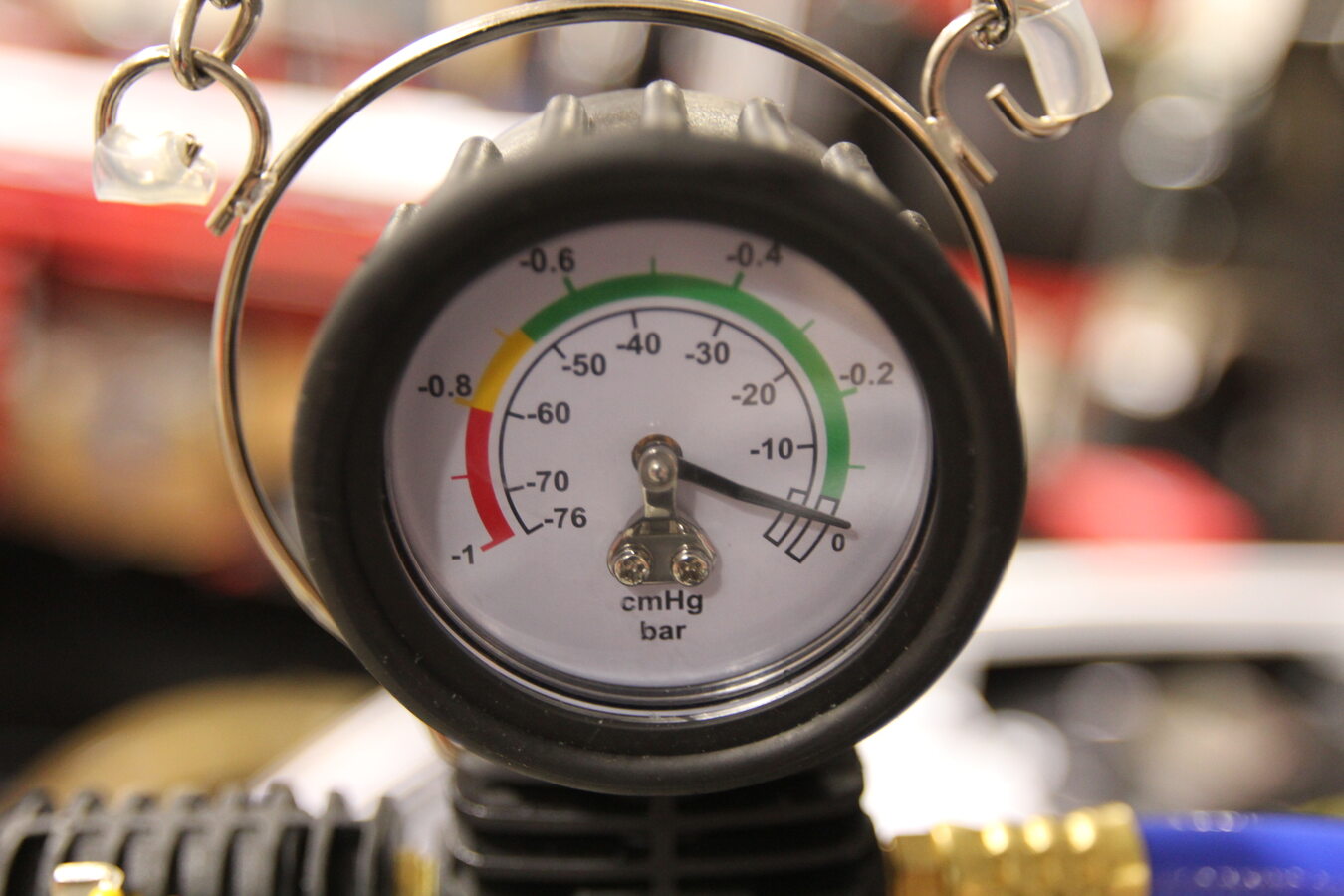

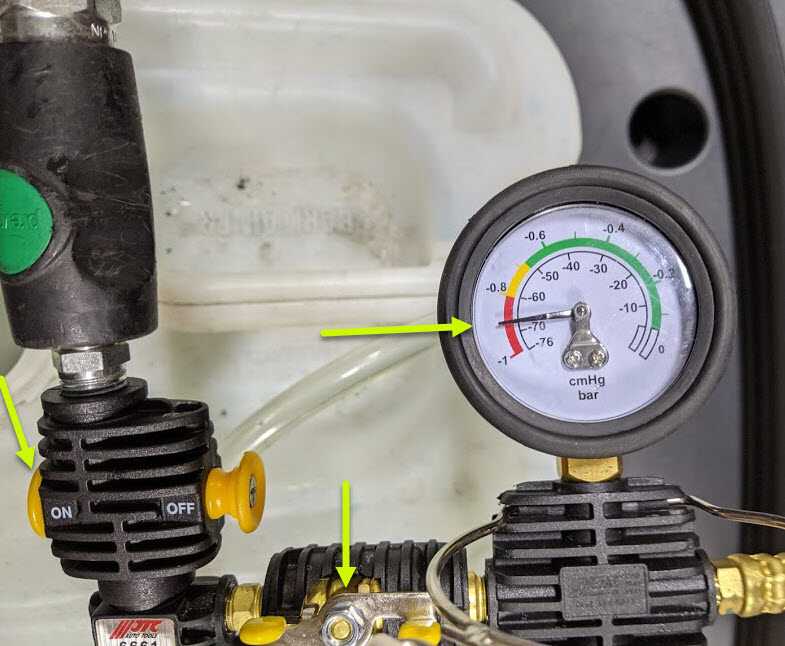

打开进气阀进行抽真空，真空表趋于稳定后，关紧阀门

注
真空表大致稳定在 (60-70 cmHg)，阀门关闭后真空度不应下降

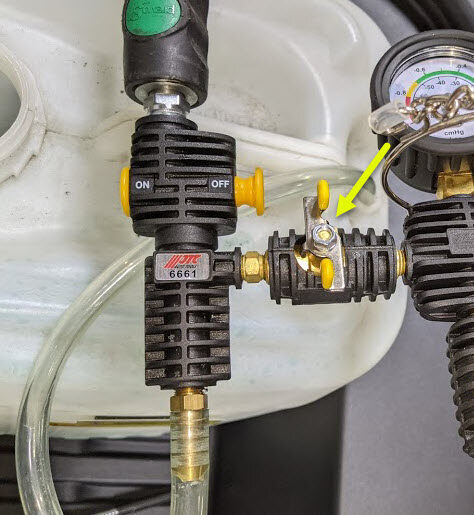

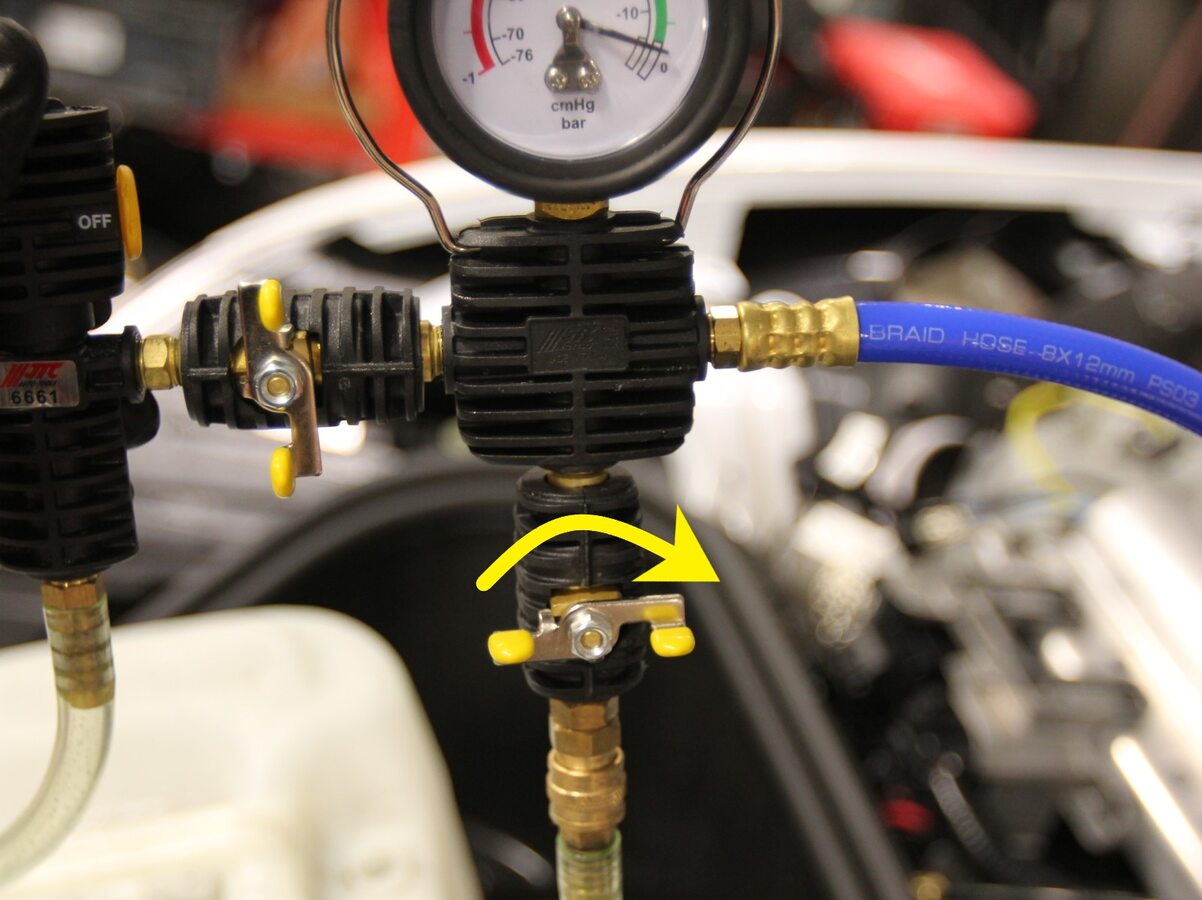

缓慢地打开重新加注阀，使冷却液流入系统

注
在整个过程中，确保重新加注软管的末端完全浸入
真空表读数降至零后，请关闭冷却液重新加注阀
将车间气源从冷却液重新加注工具上断开

注
如果尚未这样做，请确认重新加注阀是否设置为关闭
将冷却液重新加注软管从冷却液容器上拆下
将冷却液溢流软管从冷却液容器上拆下
将真空重新加注软管从冷却液罐上的重新加注盖上拆下
将真空重新加注盖从冷却液罐总成上拆下
将冷却液重新加注工具从车辆上拆下

注
将冷却液排放和加注小车移离车辆
从前备箱区域取出冷却液容器和翼子板盖
将空调软管连接到车辆

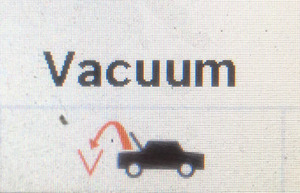

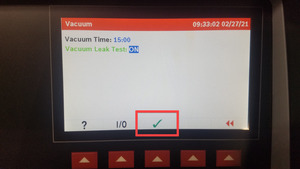

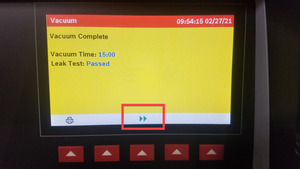

确认 "Thermal Fill Drain"，然后执行空调真空泄漏测试

注
首先确认指示灯是否显示绿色，车辆是否已准备好进入真空模式；将真空时间设置为 15 分钟，将泄漏测试设置为 "ON"；机器将在程序完成后发出蜂鸣声；车辆可以无人看管；确认泄漏测试通过后再进行后续操作

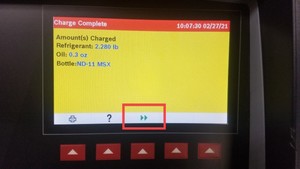

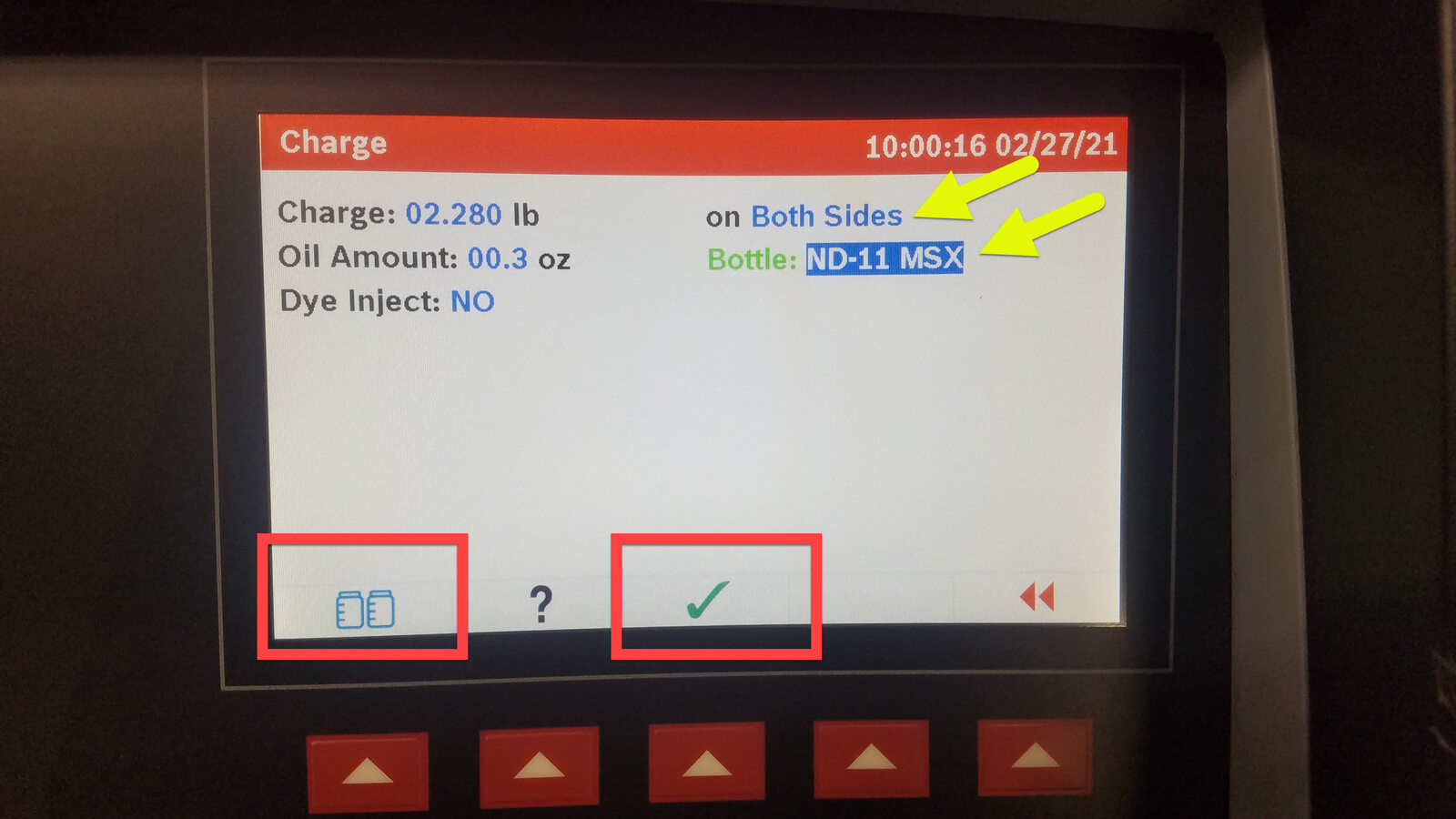

执行空调重新加注。

注
输入在空调回收时记录的制冷剂和机油量，设置应与记录相符，选择两边加注，点击瓶子图标选择 ND-11 MSX，该过程完成后机器会发出蜂鸣声，车辆可以无人看管，如果需要，可以使用“染料注入”选项来注入泄漏检测染料
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAIN
via Toolbox: (link)via Service Mode:
Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
via Service Mode Plus:
Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
会出现窗口
注
完成后，点击左上角的 "X" 关闭窗口
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGE
via Toolbox: (link)via Service Mode:
Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
Thermal ➜ Coolant System ➜ Coolant Purge Start
via Service Mode Plus:
Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
此时将弹出 " - SUCCESS" 窗口
注
此时冷却液泵会发出声音；测试持续约 10 分钟；将车辆转入行驶状态可停止此例行程序；根据需要监测液位；完成后点击左上角的 "X" 关闭窗口
检查冷却液液位，必要时加满

注
确保液位位于 Max 线处；按需求加满
安装冷却液罐罐盖
排出残留冷却液
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
UPDATE_CAN-REDEPLOY
via Toolbox: (link)via Service Mode Plus:
Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy

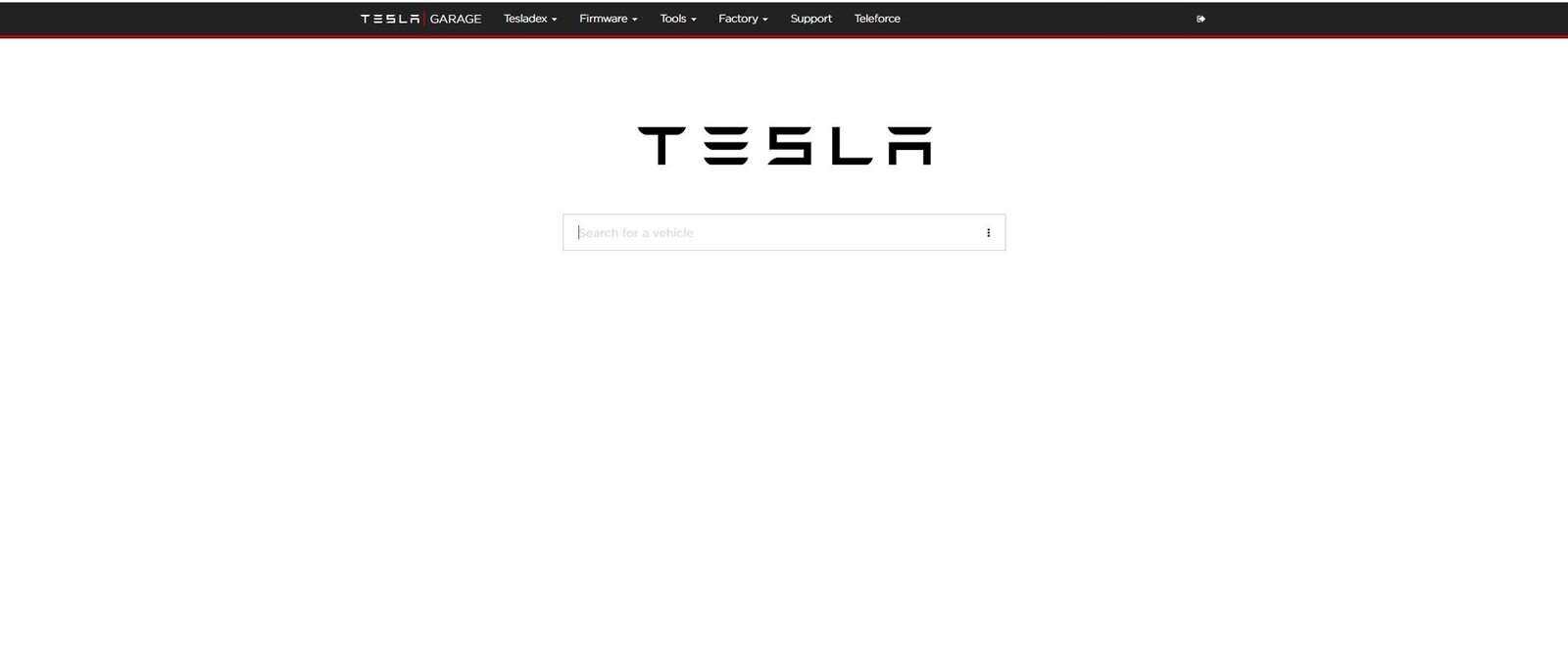

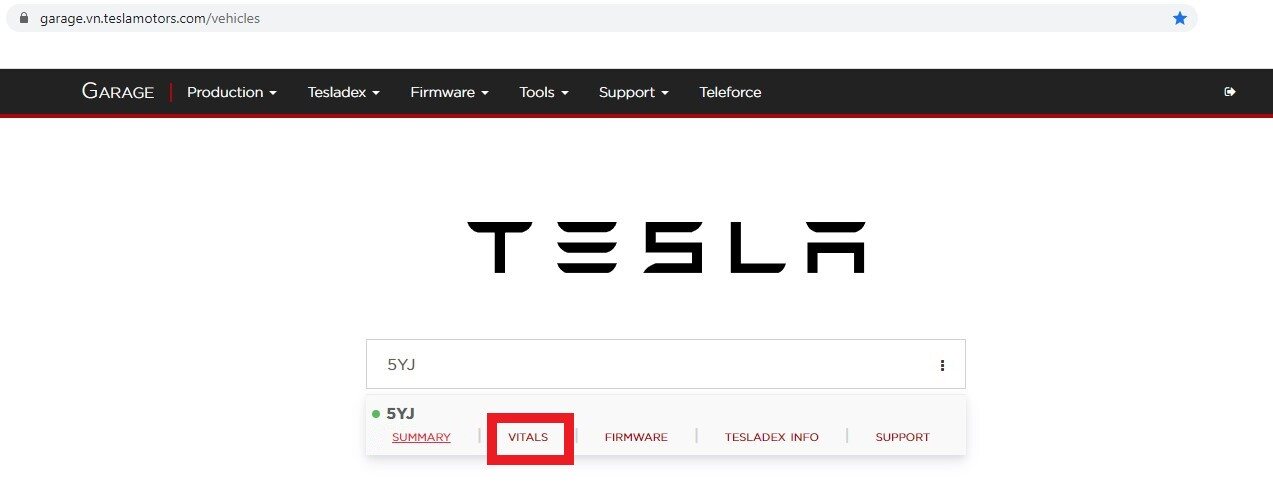

登录 Tesla Garage

注
https://garage.vn.teslamotors.com/vehicles
输入车辆识别号码，从下拉菜单中选择 "Vitals"

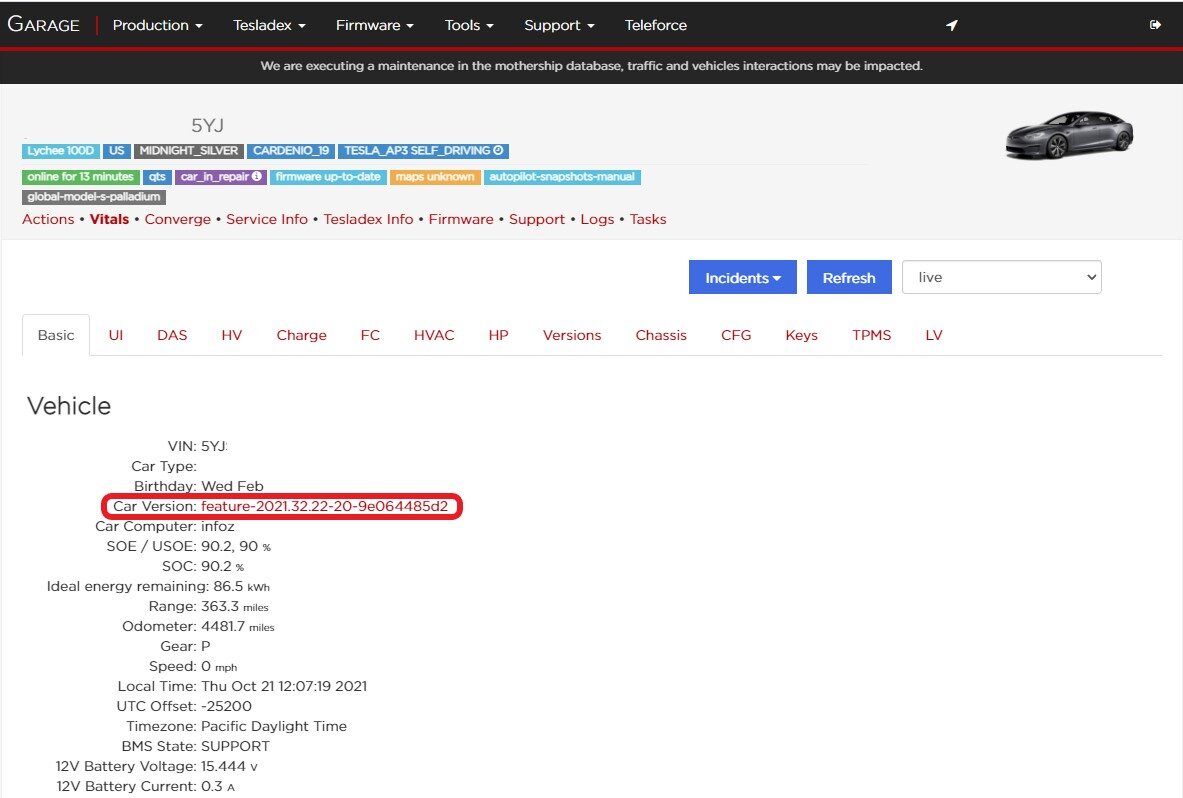

检查固件版本

注
安装的固件包必须是 2022.44.200 或更高版本，才能执行车辆配置更新和 Toolbox 例行程序

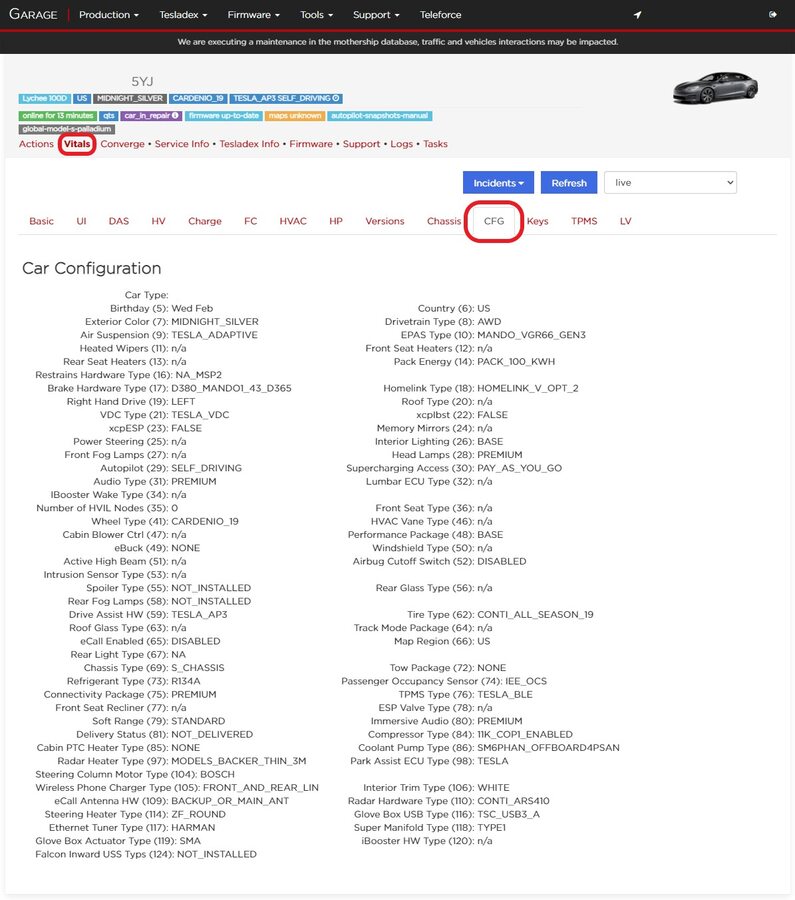

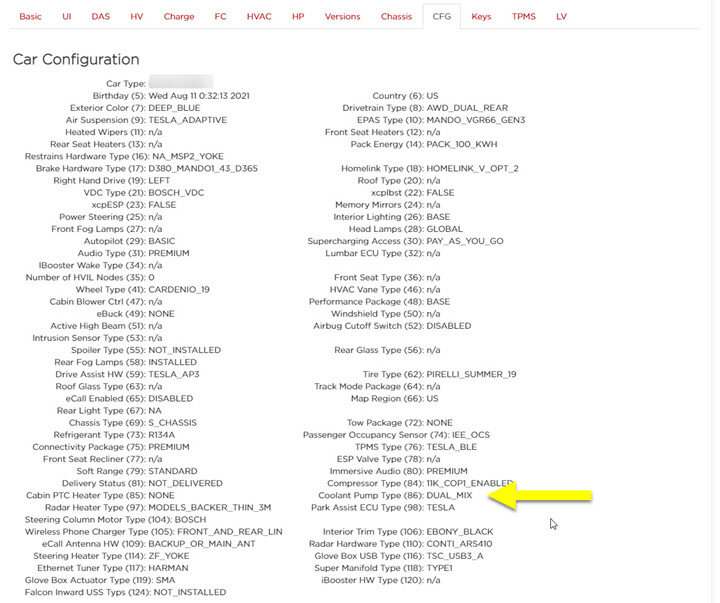

前往 "Vitals" 页面上的 "CFG" 选项卡
检查冷却液泵网关配置

注
如果配置为 DUAL 或 DUAL_SAN_P4，请将其改为 DUAL_MIX，这一点至关重要，因为冷却液泵识别功能会识别此新配置；如果网关配置已经是 DUAL_MIX，则无需进一步操作
重新建立车辆与 Toolbox 3 的连接

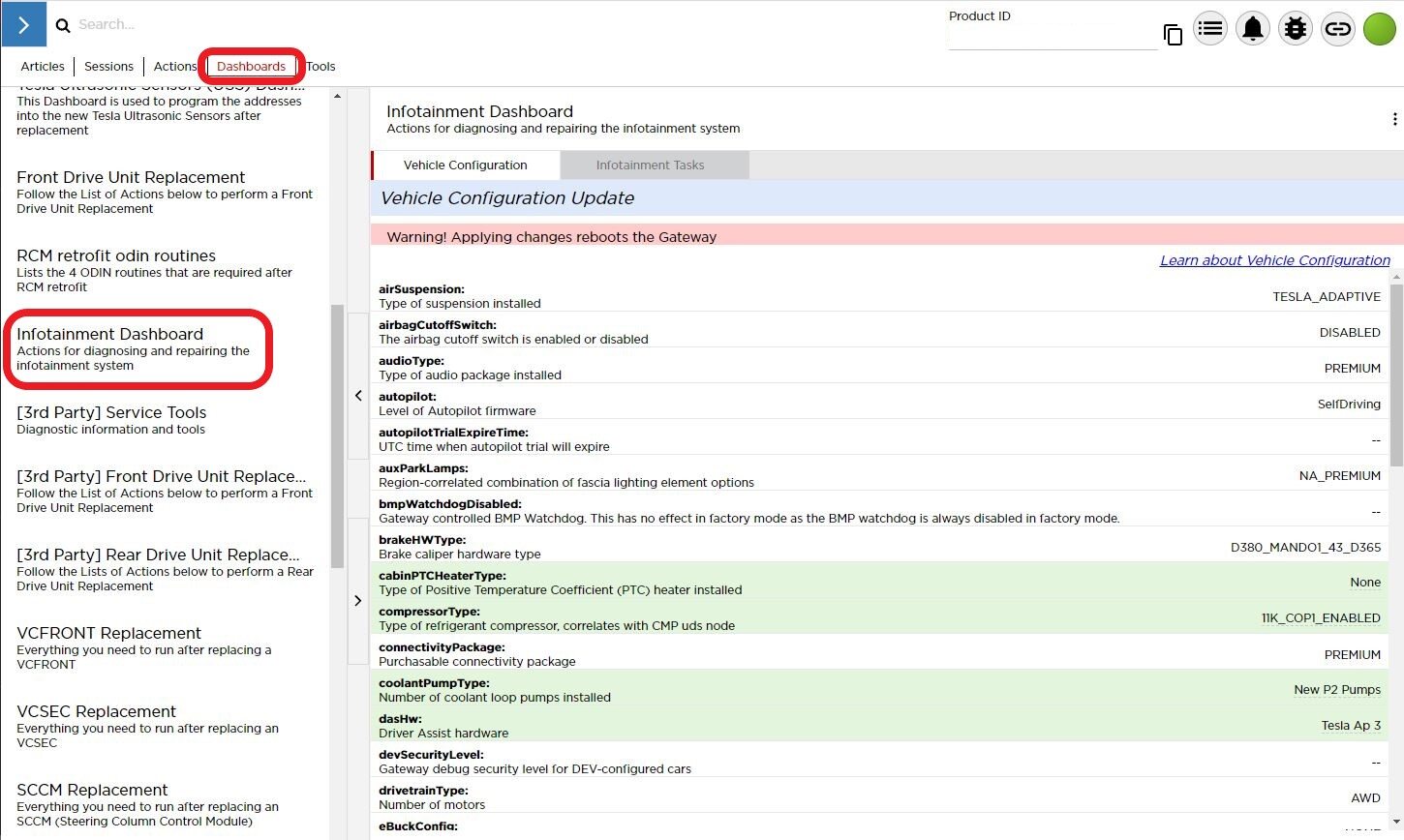

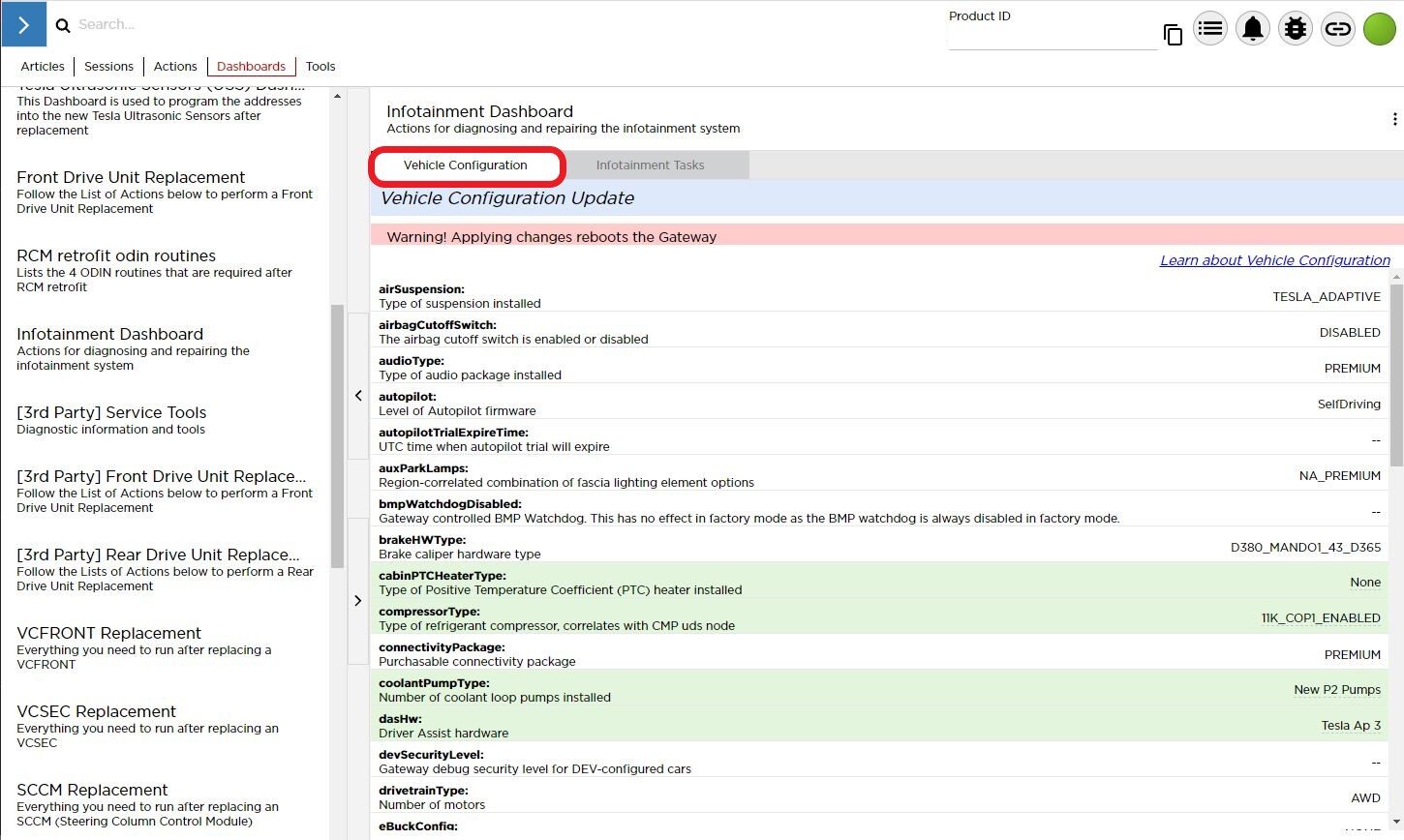

选择 "Dashboards" 选项卡，然后选择 "Infotainment Dashboard"
选择 "Vehicle Configuration"

注
如果未选择 "Read Config" 和 "Run" 进行加载，配置值应会自动加载

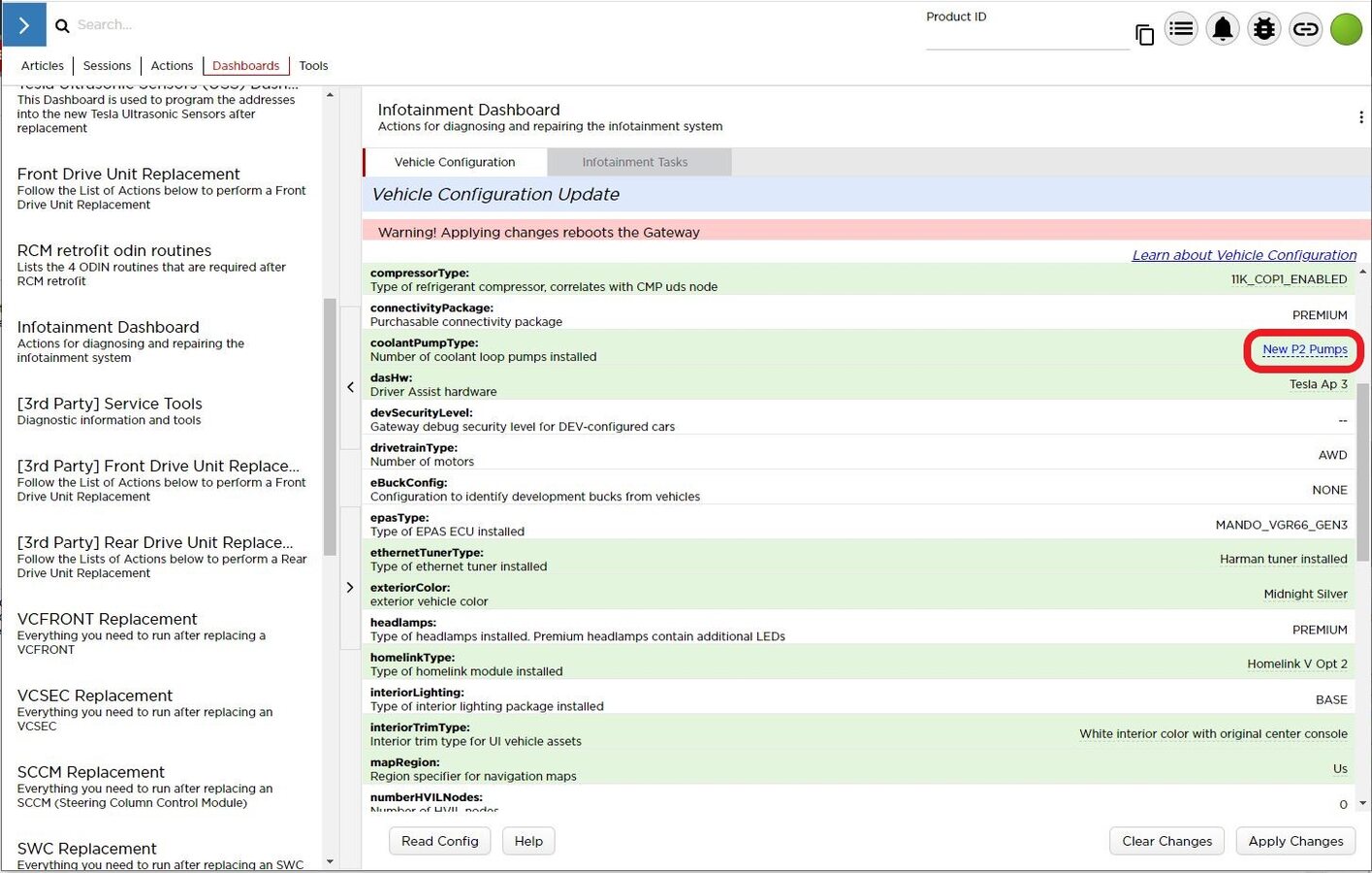

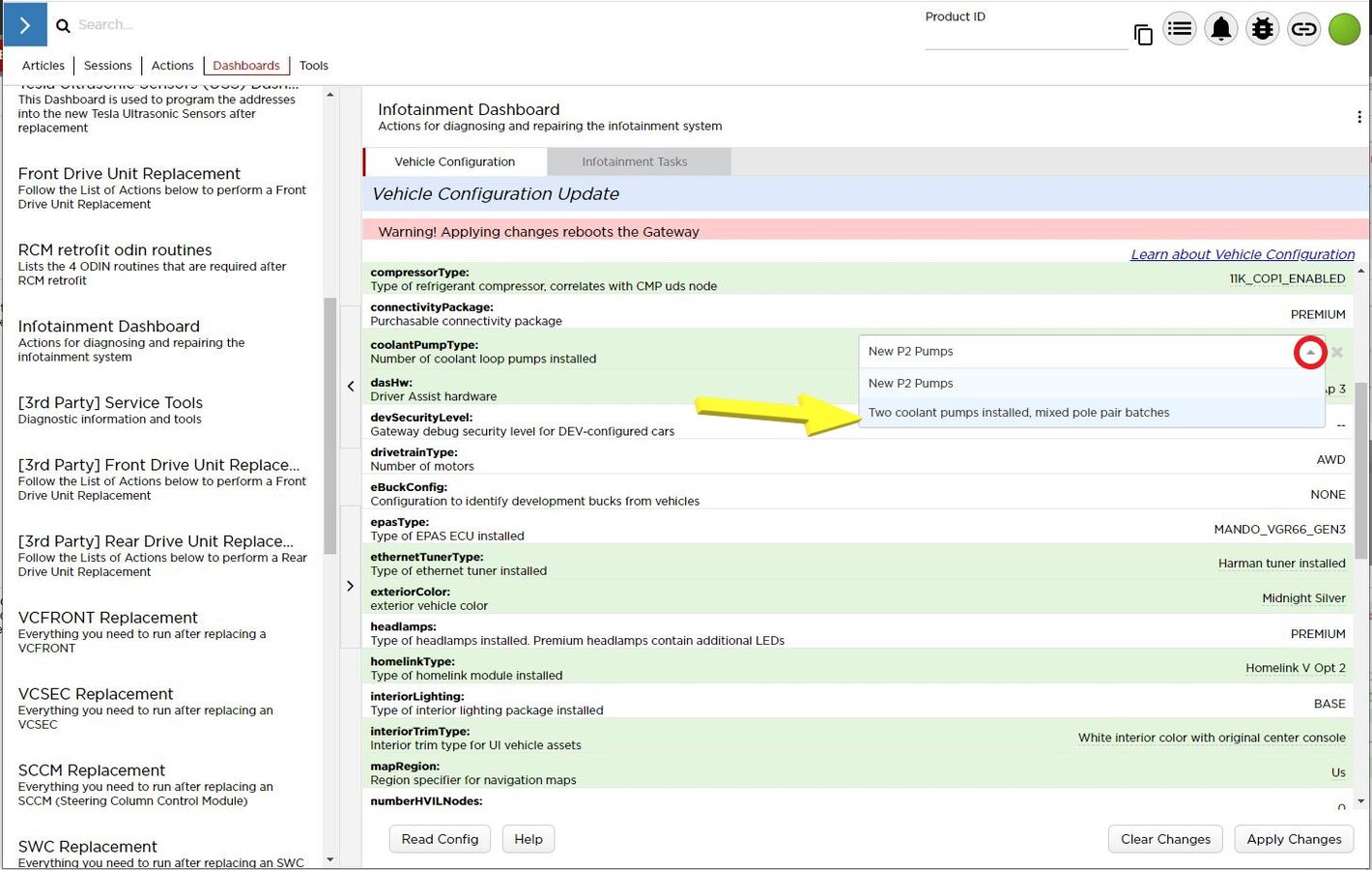

向下滚动至 "coolantPumpType"，然后改为 "Two coolant pumps installed, mixed pole pair batches"

注
点击当前泵配置，从下拉菜单中选择新的泵配置

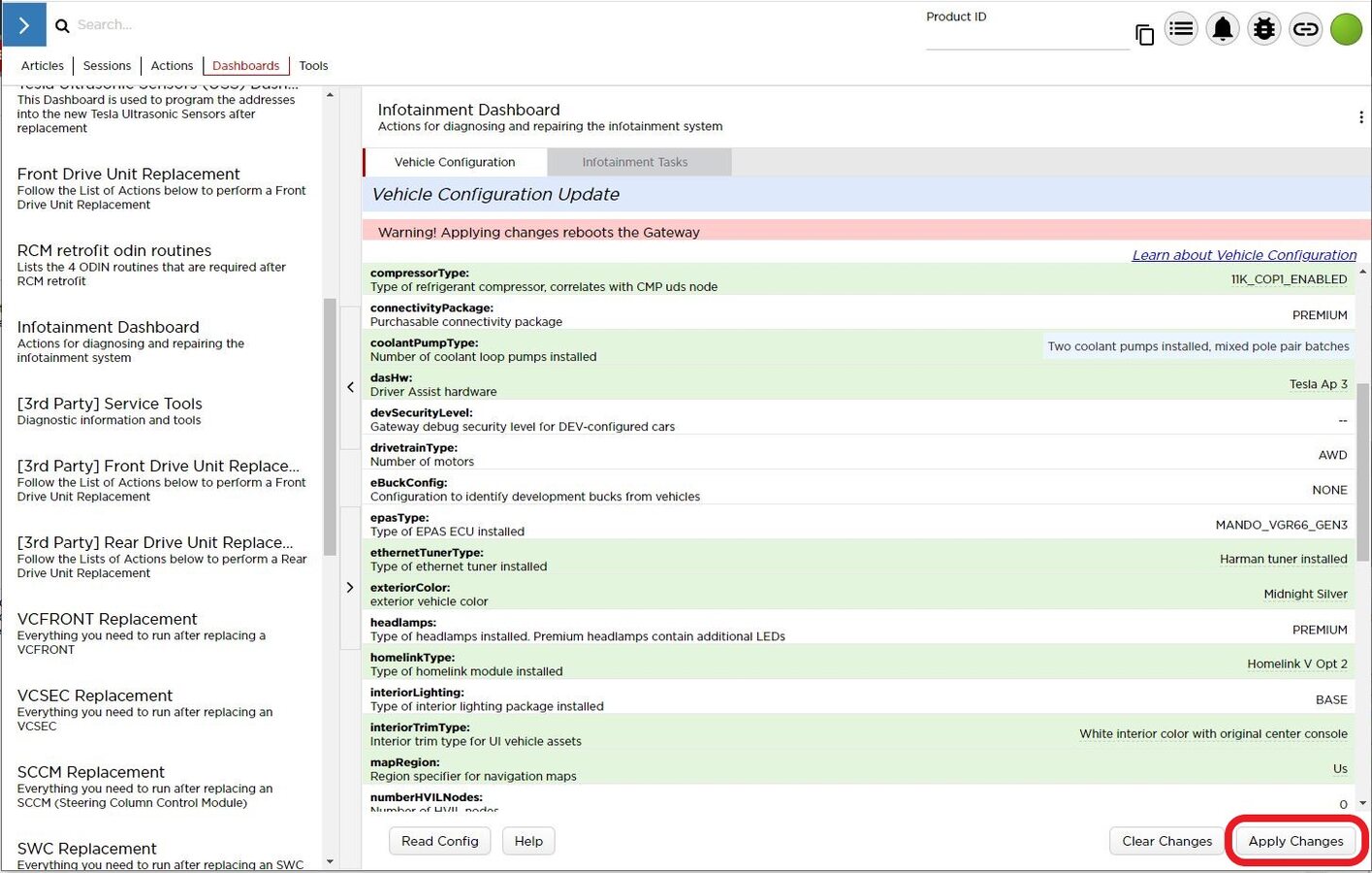

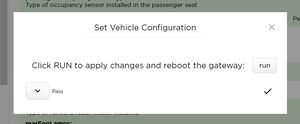

选择 "Apply Changes"，然后选择 "Run" 以保存更新的配置

注
中央显示器将重新启动，Toolbox 连接将丢失，完成后点击右上角的 "X" 关闭窗口
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
TEST-SELF_VCFRONT_X_COOLANT-PUMPS-IDENTIFICATION
via Toolbox: (link)via Service Mode:
Thermal ➜ Actions ➜ Run Coolant Pumps Identification
Thermal ➜ Coolant System ➜ Pump Identification
注
完成后，点击右上角的 "X" 关闭窗口；确保已清除 "VCFRONT_a490_coolantPumpsNotIdentified"
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Toolbox: (link)via Service Mode: Thermal ➜ Refrigerant System ➜ Run Heat Pump Commissioningvia Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioning

注
如果进入"Thermal Drain/Fill" 模式后，未能运行该例行程序，空调压缩机运行会被阻止；完成后，点击右上角的 "X" 关闭窗口
继续执行“软管平衡”步骤，完成空调重新加注，并按照空调机上显示的说明进行操作

注
将上部耦合器与车辆断开；开启空调；温度设置为“低”；开启“面板”模式；开启“新风”模式；鼓风机转速设置为 10；验证“软管平衡”设置；验证排放压力不超过 26 巴，吸气压力不低于 1.15 巴，

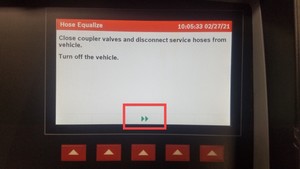

继续执行“软管平衡”步骤，完成空调重新加注，并按照空调机上显示的说明进行操作

注
将下部耦合器从车辆上拆下；关闭车辆；验证“软管平衡”设置；该过程完成后机器会发出蜂鸣声
安装空调端口盖

注
2 个盖子
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCE
via Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
注
完成后，点击右上角的 "X" 关闭窗口，如果温度测试失败，请按 Toolbox 文章 #206000 上的说明操作

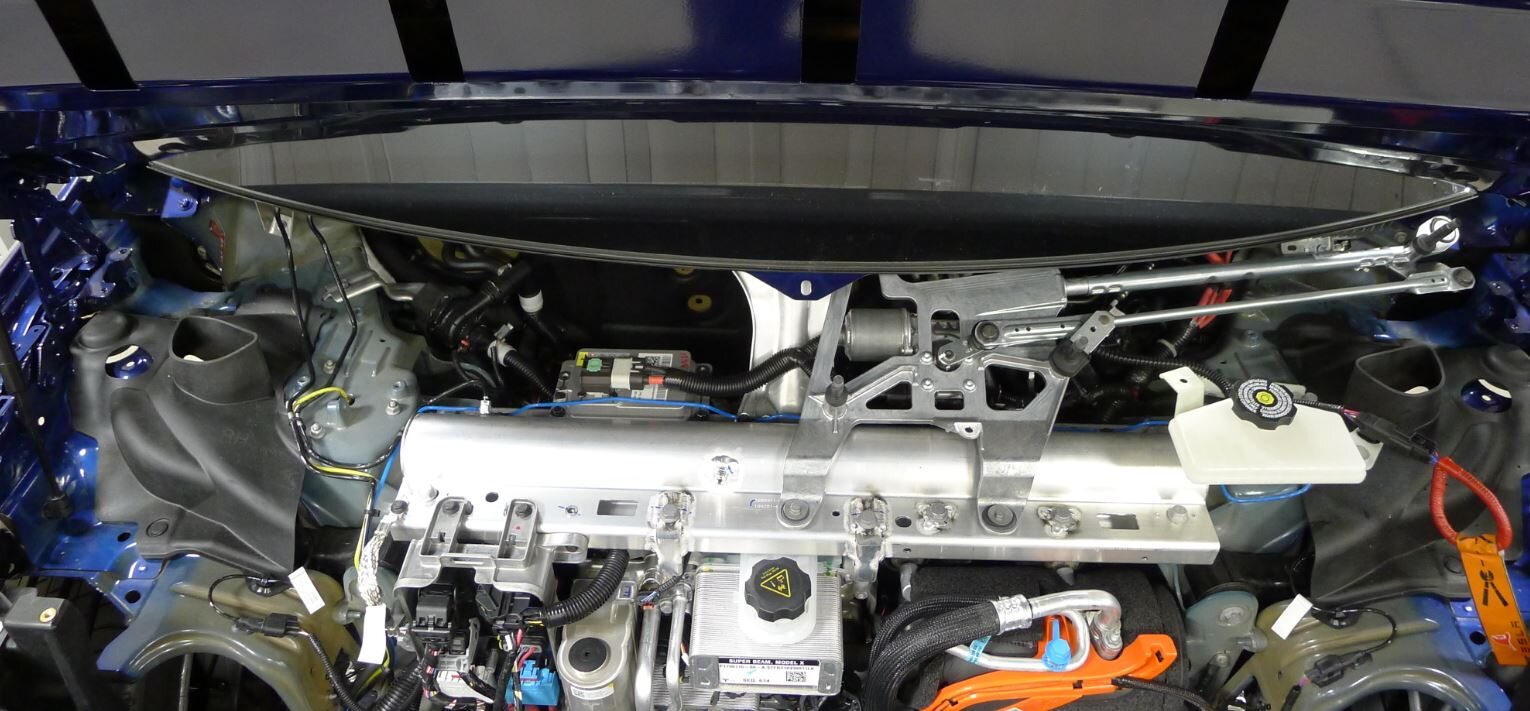

安装雨刮器模块

注
3 个螺栓，10 毫米，9 Nm，1 个连接器；安装前请先紧固连接器。将模块向后向上旋转到位
安装雨刮器前围篦板面板

注
4 个推拉式卡子；将前围板固定在下挡风玻璃槽内
紧固位于左侧减震塔盖板上方的前围篦板清洗剂供给软管

注
1 个软管
安装前备箱盖左侧外部铰链盖

注
1 个卡子
安装前备箱盖右侧外部铰链盖

注
1 个卡子
安装右侧雨刮器臂总成并紧固螺母

注
2 个螺母，15 毫米，32 Nm。将雨刮器与挡风玻璃上的参考标记对齐
安装左侧雨刮器臂总成并紧固螺母

注
1 个螺母，15 毫米，32 Nm
紧固左侧雨刮器臂软管喷嘴

注
1 个软管。软管安装在雨刮器臂枢轴上方
紧固右侧雨刮器臂软管喷嘴

注
1 个软管。软管安装在雨刮器臂枢轴下方
安装右侧雨刮器臂螺母盖

注
2 个盖子
安装左侧雨刮器臂螺母盖

注
1 个盖子
安装前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
完全升起车辆，然后将举升机降低至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
取走车辆下方的冷却液收集器
安装用于固定前流线型护板的卡子

注
5 个推拉式卡子

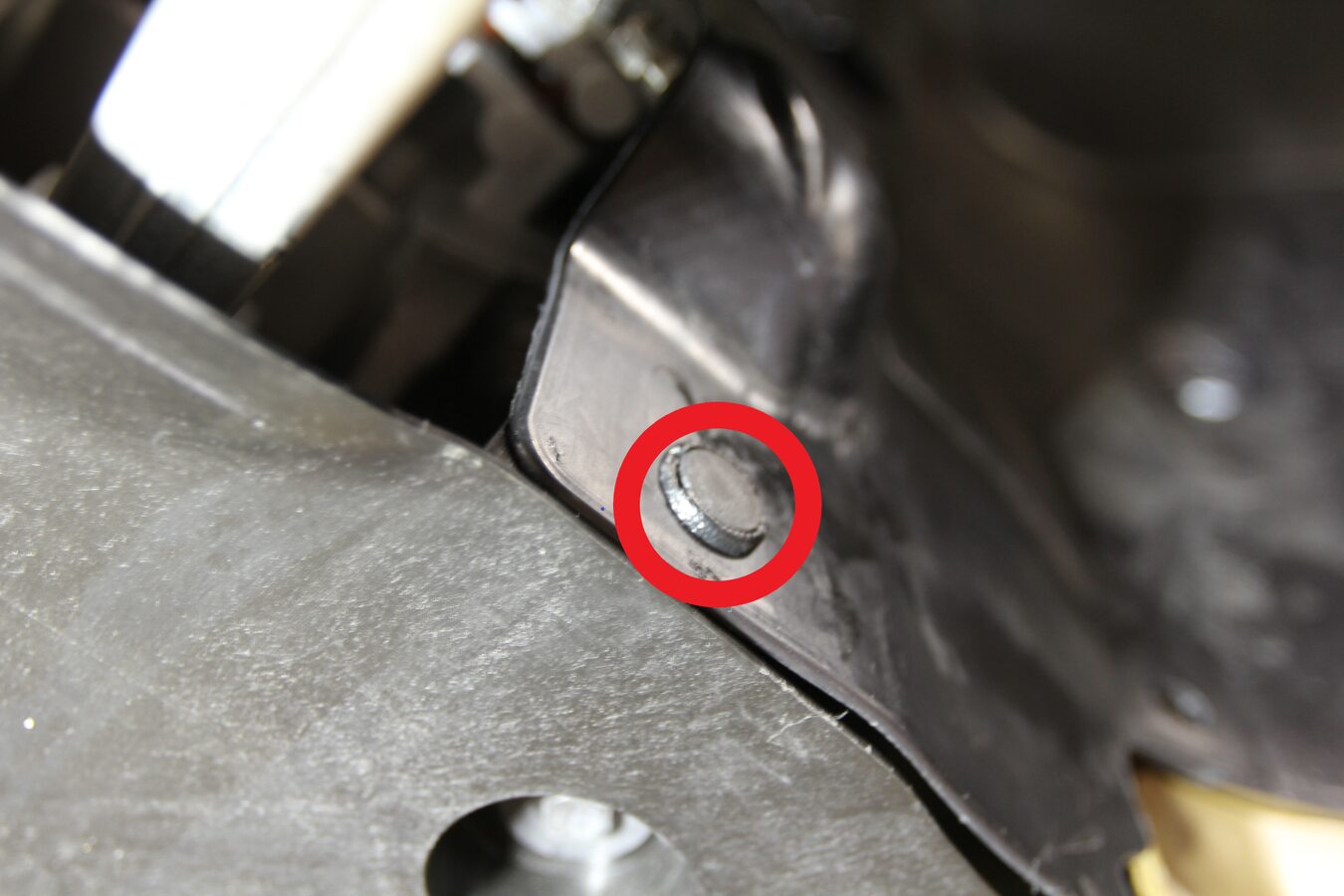

向前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的紧固件

注
9 个螺栓，10 毫米，6 Nm
完全降下车辆

注
将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如
降下车辆并将车辆驶离举升机。
通过中央显示器校准左右鹰翼门

注
低压系统断电后需进行校准（服务 > 校准车门 > 长按“校准车门”直至显示“车门循环”> 显示校准完成消息）

Model X Service Manual

超级歧管（拆卸和更换）

拆卸

安装

Figure 1

Figure 2

Figure 3
