制动软管 - 挠性 - 前 - LH（拆卸和更换）
校正代码
33030302 0.54
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 打开左前车门，降下左前车窗。
- 用双柱举升机举升并支撑车辆。请参阅 举升车辆 - 双柱举升机。
- 拆下前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 拆下左前车轮。请参阅 轮毂总成（拆卸和安装）。
-
拆下将制动软管固定到左前万向节的螺栓。
6 Nm (4.4 lbs-ft)提示： 推荐使用以下工具：- 10 毫米套筒
-
拆下将左前柔性制动软管固定到左前主动减震器的螺栓。6 Nm (4.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
在车辆左前角下方放置机油排放容器。
-
拆下将左前柔性制动软管固定到左前制动卡钳的空心螺栓。42 Nm (31.0 lbs-ft)提示： 推荐使用以下工具：
- 11 毫米套筒
注用排油容器中接住流失的制动液。
-

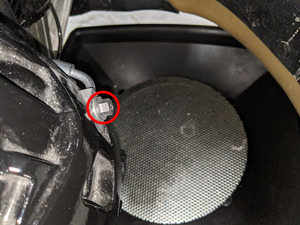

将左前柔性制动管的螺母从 4 管束上拆下。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 组合扳手
注用排油容器中接住流失的制动液。
-

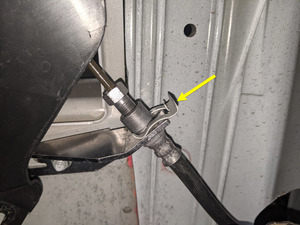

拆下将左前震动软管固定到支架的夹子。
-

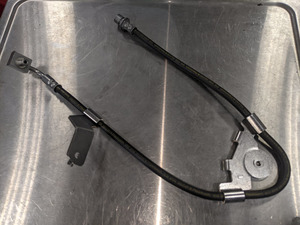

从车上拆下左前柔性制动软管。
注拆下制动软管后将其弃用。
安装
-
将左前轮柔性制动软管置于车辆上。
-

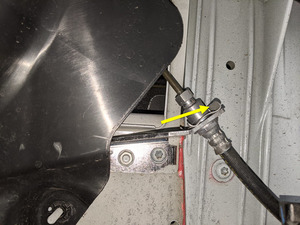

安装将左前震动软管固定到支架的夹子。
注1 个卡子
-
将左前柔性制动管的螺母连接到 4 管束上。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 组合扳手
注用排油容器中接住流失的制动液。
-
安装将左前柔性制动软管固定到左前制动卡钳的空心螺栓。42 Nm (31.0 lbs-ft)提示： 推荐使用以下工具：
- 11 毫米套筒
注用排油容器中接住流失的制动液。
-

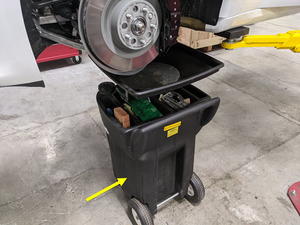

从车辆左前角下方拆下排油容器。
-

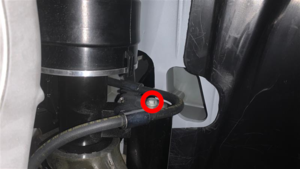

安装将左前柔性制动软管固定到左前主动减震器的螺栓。6 Nm (4.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
安装将制动软管固定到左前万向节的螺栓。6 Nm (4.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 排放制动液。请参阅 制动液排放/冲洗（拆卸和更换）。
- 安装左前车轮。请参阅 轮毂总成（拆卸和安装）。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
-
进行道路测试。确保制动踏板有良好的触感和性能。
注添加校正代码 (00040100) 以说明时间
