感应式充电器 - 中控台（拆卸和更换）

校正代码 15193902 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

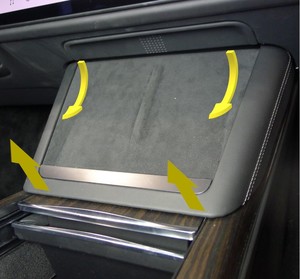

从中控台手机托盘总成底部向上拉动以松开卡子（4 个），然后从仪表板下方向外摆动托盘以将其从中控台松开。

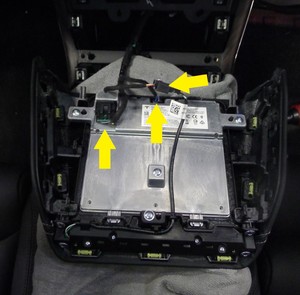

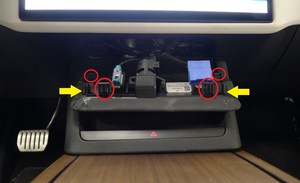

松开连接器锁，断开电气连接器（3 个），松开将线束连接到中控台的卡子，然后从中控台上拆下中控台手机托盘。

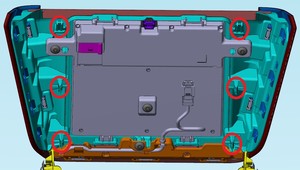

拆下将感应式充电器连接到中控台手机托盘总成的螺钉（3 个）。
1.2 Nm (.9 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T20 套筒

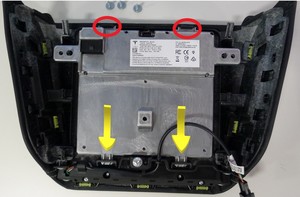

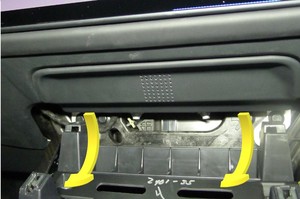

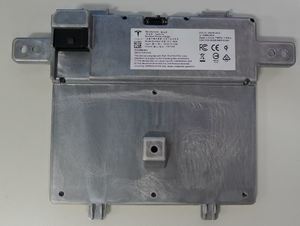

松开中控台手机托盘总成顶部的锁片（2 个），向上倾斜感应式充电器并将其向外滑动，以将其从手机托盘总成上拆下。

安装

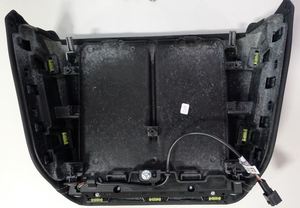

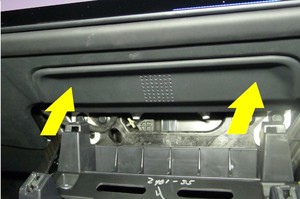

将感应式充电器放入中控台手机托盘总成中，然后固定将充电器连接到手机托盘总成的锁片（2 个）。

注
在完全接合锁片之前，将感应式充电器定位销滑入手机托盘总成内。
安装将感应式充电器连接到中控台手机托盘总成的螺钉（3 个）。
1.2 Nm (.9 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T20 套筒
将中控台手机托盘总成放入车中，连接电气连接器（3 个），固定连接器锁，然后固定将线束连接到中控台的卡子。

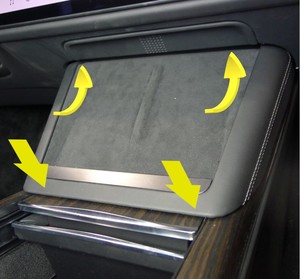

将中控台手机托盘放入中控台，然后固定将总成连接到中控台的锁片（4 个）。

注
将定位销向前滑动到仪表板中，然后将锁片向下固定到中控台中

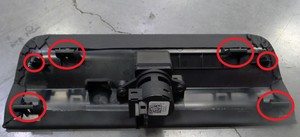

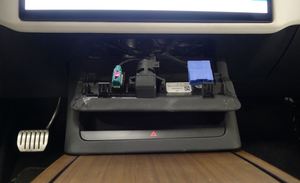

松开将仪表板维修面板固定到仪表板的锁片（4 个），然后从仪表板上拆下维修面板。

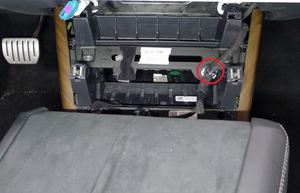

将装有 Toolbox 的笔记本电脑与车辆相连。
在 Toolbox 中，点击 SERVICE CAN REDEPLOY，然后点击 Run，然后等待例行程序完成。

注
完成后，点击窗口右上角的 "X" 关闭。

注
该例程将指示成功完成，但更新仍会在后台继续运行。

注
用户界面会显示更新进度。
断开 Toolbox，然后从车上拆下笔记本电脑。
将仪表板维修面板放置到仪表板上，然后固定将维修面板固定到仪表板的卡子（4 个）。
