滑杆 - 传动装置 - 第二排（五座/七座）（拆卸和更换）
校正代码
13028302 0.15
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开右前车门。
- 降下右前车窗。
- 将右前座椅向前移动。
- 打开右侧鹰翼门。
-

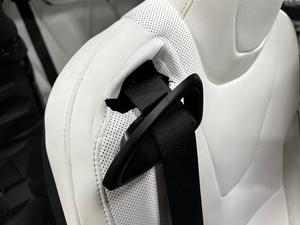

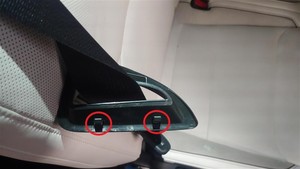

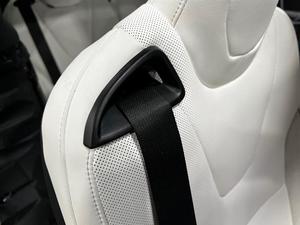

从底部开始，小心地将第二排座椅孔罩撬离座椅靠背，以松开卡子（2 个），然后将孔罩从座椅上拆下。
- 放倒第二排 40 座椅。
-

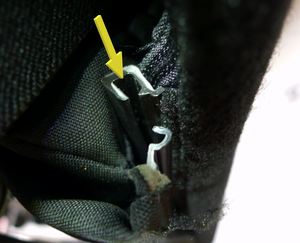

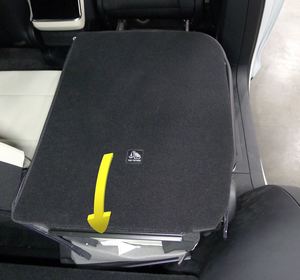

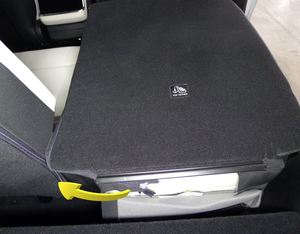

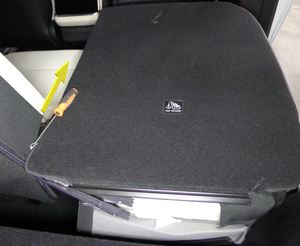

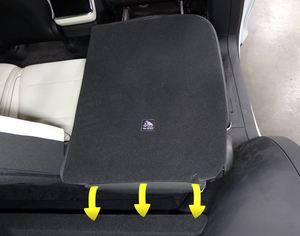

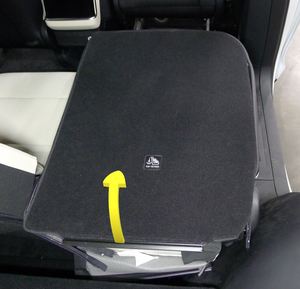

松开用于将第二排 40 座椅靠背罩固定到座椅上的 J 型钩。
注松开 J 型钩后，放倒靠背罩。提示： 推荐使用以下工具：
- 6 英寸 90 度小型软柄尖头凿
-

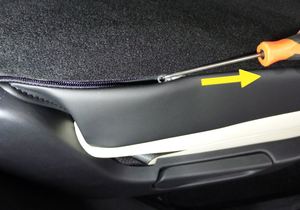

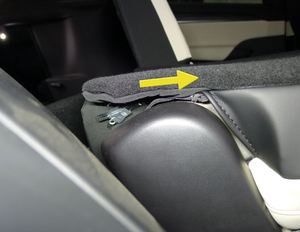

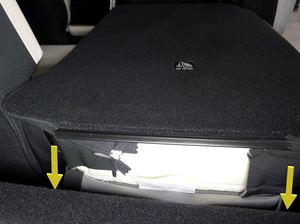

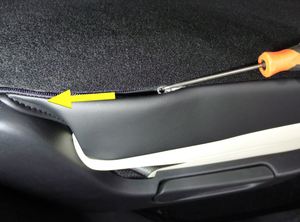

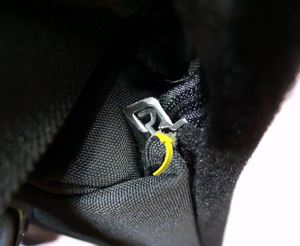

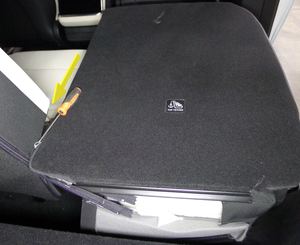

拉开第二排 40 座椅靠背罩左右侧拉链。
注拉链两头藏在靠背罩下面。使用长凿可更快拉开拉链。提示： 推荐使用以下工具：
- 6 英寸 90 度小型软柄尖头凿
-

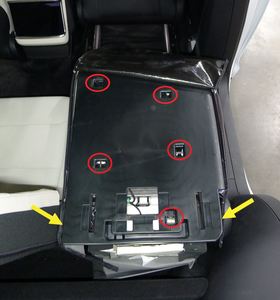

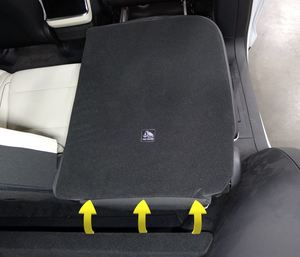

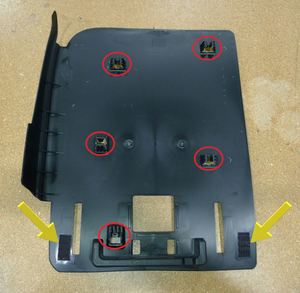

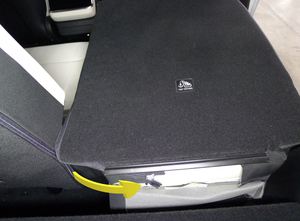

松开用于将第二排塑料座椅靠背固定到座椅总成上的卡子（5 个）和 Velcro 魔术贴（2 个），然后将塑料座椅靠背从总成上拆下。
注将靠背罩折叠到头枕上，以便于操作。提示： 推荐使用以下工具：
- 卡子撬具
-

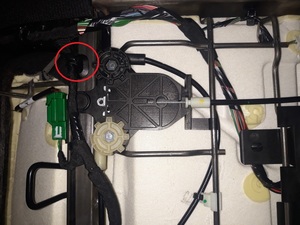

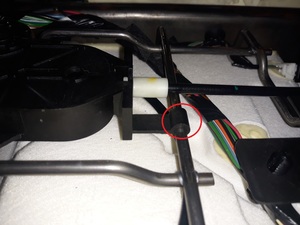

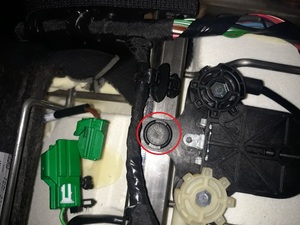

松开用于将座椅线束固定到座椅框架上的卡子。
提示： 推荐使用以下工具：
- 卡子撬具
-

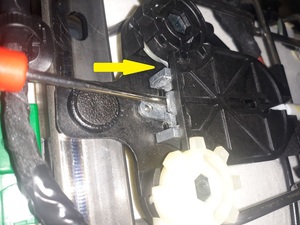

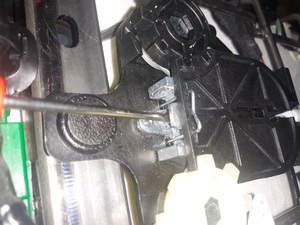

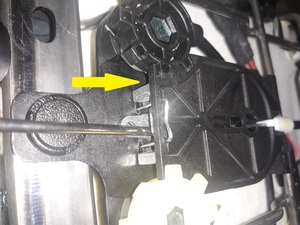

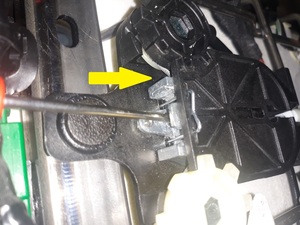

通过将第二排执行器滑块移入外壳，释放金属夹上的张力，然后将金属夹从执行器滑块上拆下并丢掉。
提示： 推荐使用以下工具：
- 塑料饰板工具
- 小号一字螺丝刀
-

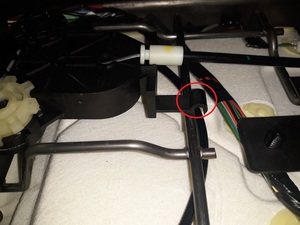

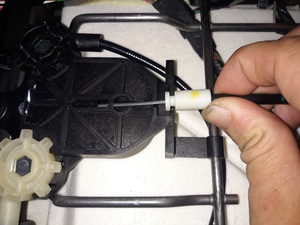

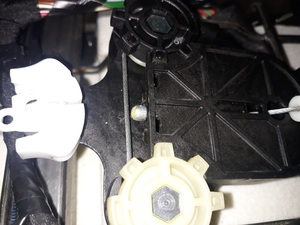

将线缆从第二排执行器滑块上松开。
警告请小心不要损坏线缆定位塑料件。提示： 推荐使用以下工具：
- 塑料饰板工具
-

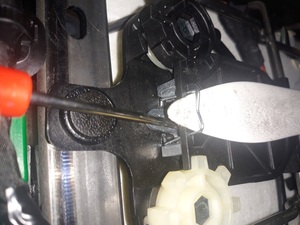

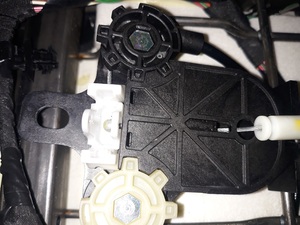

松开用于将第二排执行器滑块固定到座椅框架上的卡子（2 个）。
注推荐使用以下工具：
- 卡子撬具
-

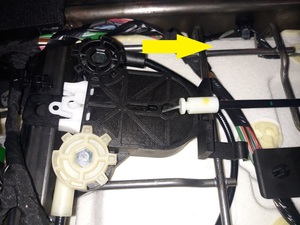

将右侧第二排执行器滑块移向线缆，以释放张力。
警告请勿使线缆打结或损坏。
-

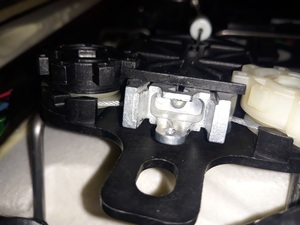

垂直翻转第二排执行器滑块，使用长凿从开口槽上松开线缆端接头，然后将滑块从车辆上拆下。
警告请勿使线缆打结或损坏。提示： 推荐使用以下工具：
- 6 英寸 90 度小型软柄尖头凿
安装
-

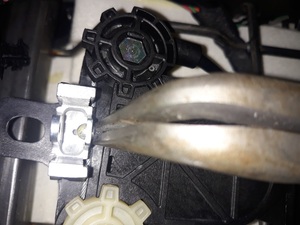

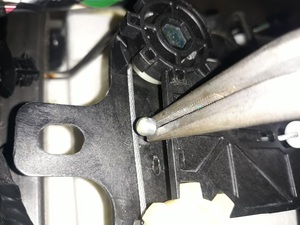

将第二排执行器滑块垂直安装到车辆上，然后将线缆端接头装入滑块开口。
警告请勿使线缆打结或损坏。注安装滑块时，使用钳子将线缆端接头固定好。提示： 推荐使用以下工具：
- 加长弯头尖嘴钳
-

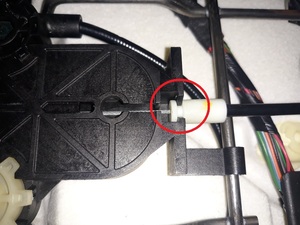

将第二排执行器滑块线缆安装到滑块上。
警告请勿使线缆打结或损坏。
-
安装用于将第二排执行器滑块固定到座椅框架上的卡子（2 个）。
-

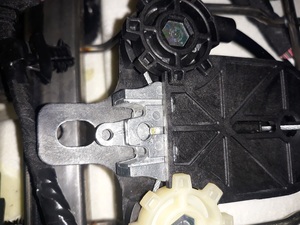

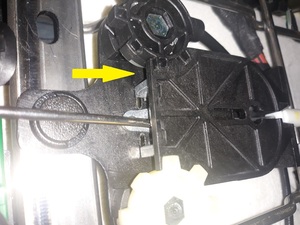

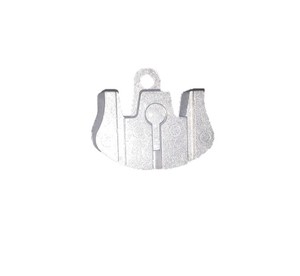

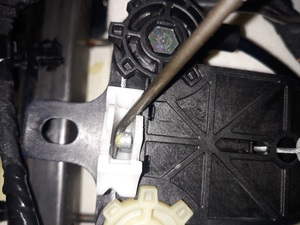

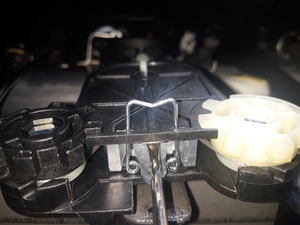

将第二排执行器滑块向前压，然后将新的金属夹安装到滑块上。
注请勿使夹子变形或损坏。注使用塑料饰板工具平口侧帮助安装。确认滑块动作正常。提示： 推荐使用以下工具：
- 塑料饰板工具
- 小号一字螺丝刀
-
安装用于将座椅线束固定到座椅框架上的卡子。
-
将第二排塑料座椅靠背安装在座椅总成上，然后安装用于将座椅靠背固定到座椅上的卡子（5 个）和 Velcro 魔术贴（2 个）。
注折叠靠背罩并固定 Velcro 魔术贴四角。
-

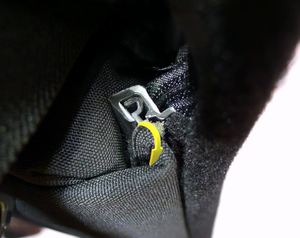

拉上第二排 40 座椅靠背罩左右侧拉链。
注确保拉链两头藏在座椅罩下面。使用长凿可更快拉上拉链。提示： 推荐使用以下工具：
- 6 英寸 90 度小型软柄尖头凿
-

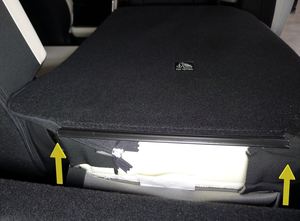

安装用于将第二排 40 座椅靠背罩固定到座椅上的 J 型钩。
- 展开第二排 40 座椅，使其回到原位。
-
从顶部开始，小心地安装将第二排孔罩固定到座椅上的卡子（2 个）。
- 关闭右侧鹰翼门。
- 将右前座椅移回原位。
- 升起右前车窗。
- 关闭右前车门。
