校正代码 34040202 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 打开左前车门
2. 降下左前车窗

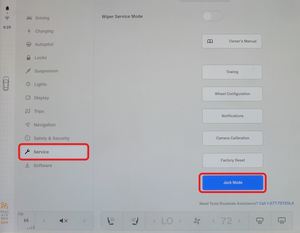

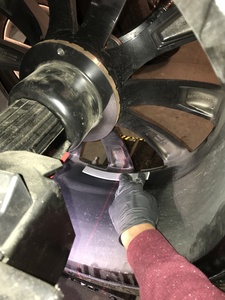

3. 举升并支撑车辆
   注

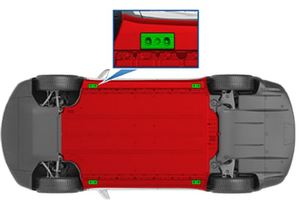

   将空气悬架设置为“千斤顶模式”；将提升臂垫放在车辆的千斤顶垫上；请勿将举升臂垫放在电池或纵梁下，如红色所示





4. 拆卸左前轮毂中心盖
   注

   1 个盖

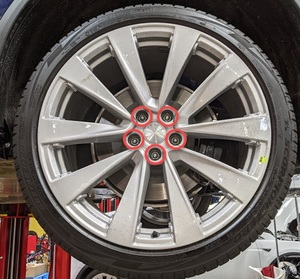

5. 松开左前轮毂
   注

   5 个螺母，21 mm，175 Nm

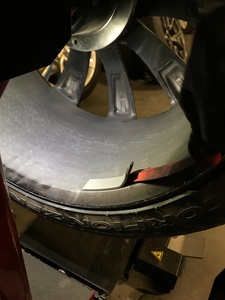

6. 将车辆适当抬升后降至锁止位
   注

   将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
7. 拆卸左前轮毂
   注

   5 个螺母，21 毫米，175 Nm

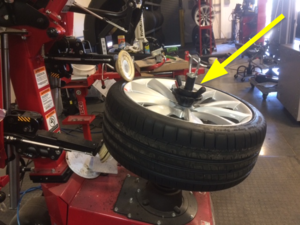

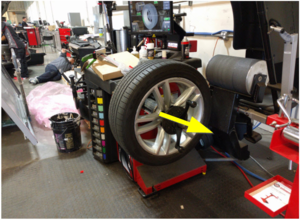

8. 将轮毂放在轮胎拆卸机上并固定
   注

   1 个车轮卡夹

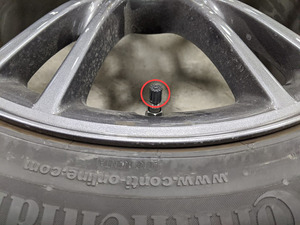

9. 拆下气门嘴盖
   注

   1 个盖子

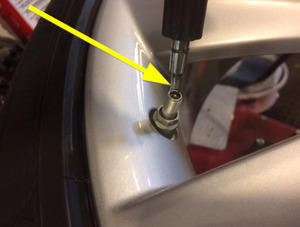

10. 拆卸气门嘴芯
    注

    轮胎放气速度很快，注意安全

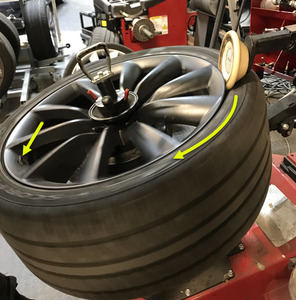

11. 转动轮胎和轮毂，使上滚轮位于气门嘴前方 100 毫米处



12. 分离顶部轮胎胎圈
    注

    在轮胎和车轮周围进行润滑

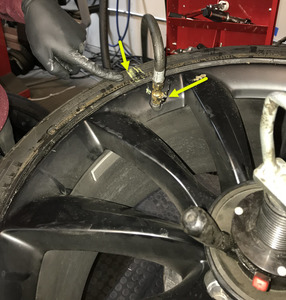

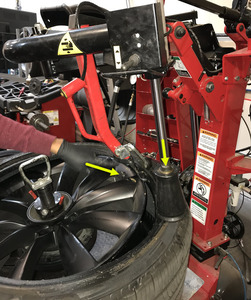

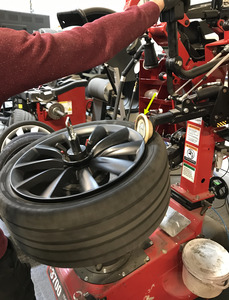

13. 使用胎圈压臂下压上胎圈，直到可接触胎压监测系统传感器

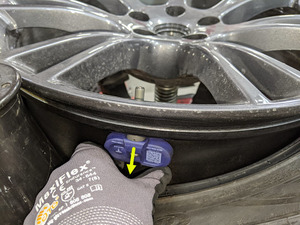

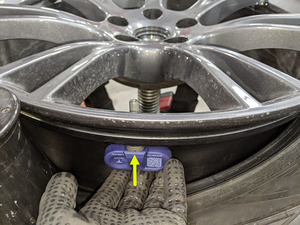

14. 从车轮上拆下胎压监控系统传感器
    注

    1 个螺母，11 mm，8 Nm

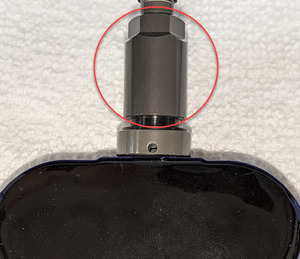

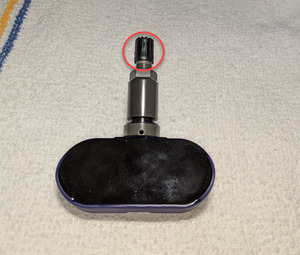

15. 从新的胎压监控系统传感器上拆下气门嘴盖板
    注

    1 个盖板



16. 从气门嘴上拆下螺母
    注

    1 个螺母，11 mm，8 Nm



17. 将胎压监控系统传感器安装到车轮上
    注

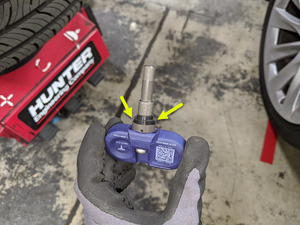

    1 个螺母，11 mm，8 Nm；验证胎压监控系统密封件完全固定在底座上，否则安装过程中密封件会受到损坏







18. 松开胎圈压臂，将顶部胎圈安装到轮毂上



19. 拆卸气门嘴芯



20. 为轮胎充气，使胎圈就位
    注

    确保轮胎充气后胎压不超过轮胎侧壁上指示的压力；穿戴个人防护装备 (PPE)



21. 安装气门嘴芯



22. 从轮胎安装机上取下车轮
    注

    1 个车轮卡箍

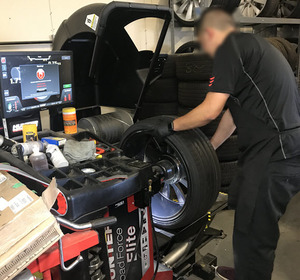

23. 将轮胎和轮毂总成安装到平衡机上
    注

    1 个轮胎拆卸机翼形螺母



24. 拆卸轮毂配重

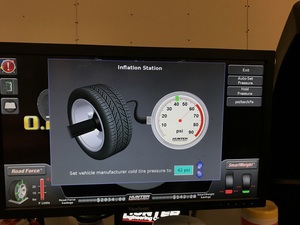

25. 验证是否设置了胎压
    注

    根据需要设置到规格范围内；参考位于驾驶侧 B 柱上的“轮胎和负载信息”标签

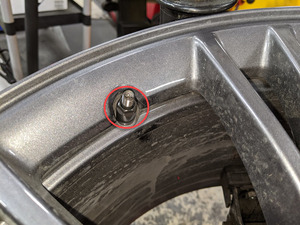

26. 安装气门嘴盖板
    注

    1 个盖板

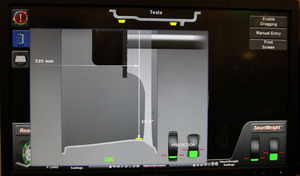

27. 将轮胎尺寸输入平衡机
    注

    必要时，手动输入

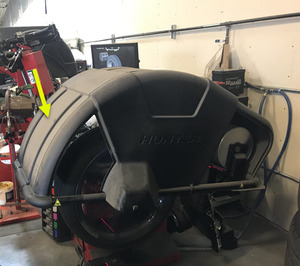

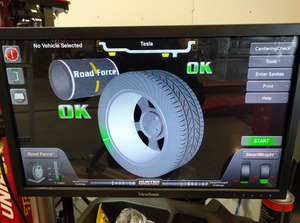

28. 盖好安全罩，旋转轮毂以检查平衡情况

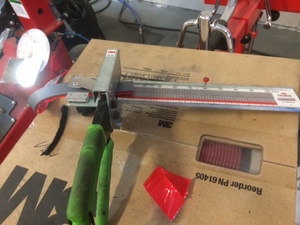

29. 按机器指示将配重安装到位





30. 执行转动检查





31. 从平衡机上拆下轮胎和车轮总成
    注

    1 个轮胎平衡机蝶形螺母

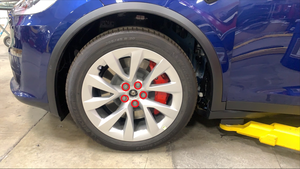

32. 安装左前轮毂
    注

    5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具



33. 降下车辆，直至轮胎接触到地面
    注

    将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如
34. 拧紧左侧前车轮
    注

    5 个螺母，21 mm，175 Nm

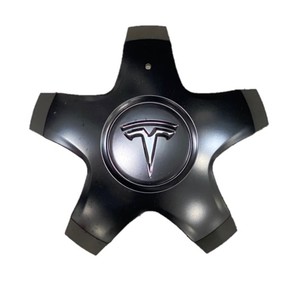

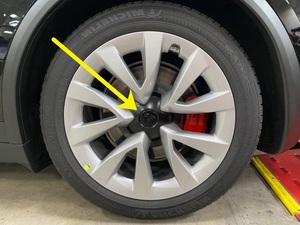

35. 安装左前车轮中心盖板
    注

    1 个盖子；确认徽标与气门嘴对齐





36. 将车辆驶离举升机
    注

    完全降下举升架臂，如果需要，将其从车辆下部移走；将悬架退出“千斤顶模式”（如果配备）
37. 打开左前车门
38. 降低左侧前车窗

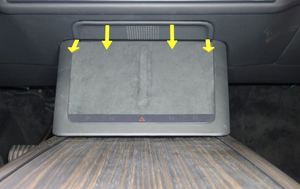

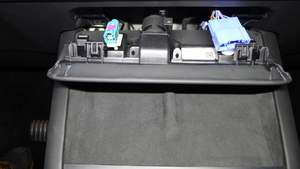

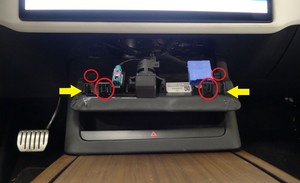

39. 松开仪表板维修面板
    注

    2 个锁片，4 个定位销；松开顶部锁片并向后滑动







40. 将装有以太网诊断工具包和 Toolbox 3 的笔记本连接到车辆
41. 选择 "Actions"，并搜索 "TPMS Learn"
42. 选择PROC_TPMS_X_TPMS-SENSOR-LEARNvia Toolbox: (link)via Service Mode Plus:
    • Chassis ➜ TPMS ➜ Learn ID
    • Chassis ➜ TPMS ➜ Learn ID
    ，点击 “Run”，然后等待例行程序完成
    注

    完成后，选择窗口右上角的“X”关闭

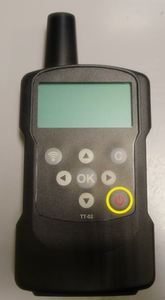

43. 打开蓝牙胎压监控系统阅读器
    注

    启动后，工具将自动默认打开 "TPMS Check" 菜单

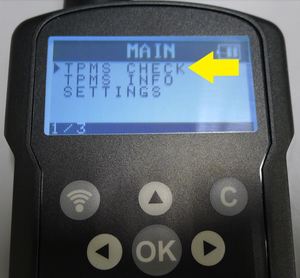

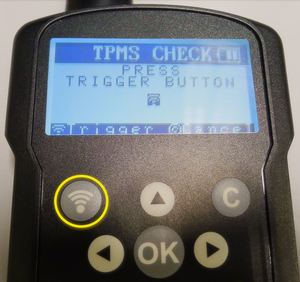

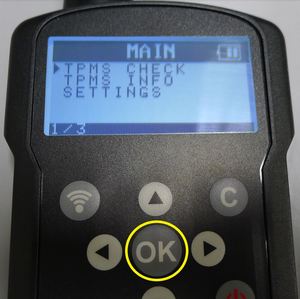

44. 将蓝牙胎压监控系统工具设置为 "TPMS Check"
    注

    确保选择 "TPMS Check" 菜单，按下 "OK" 按钮

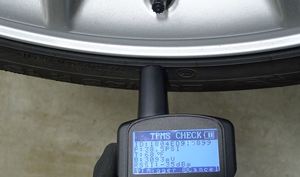

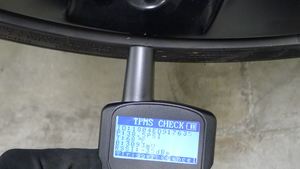

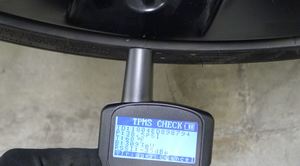

45. 启动胎压监控系统传感器扫描
    注

    按下触发按钮开始扫描，工具将定期发出蜂鸣声，屏幕将显示滚动破折号。对准轮胎上与气门杆相邻的位置。如果唤醒工具扫描超时，请重试，并根据传感器位置调整唤醒工具方向（但应保持工具头部对准传感器），如果所有车轮扫描均失败，重复运行传感器 ID 擦除功能并重试（VCSEC 可能将蓝牙与广播传感器配对并锁定 ID）

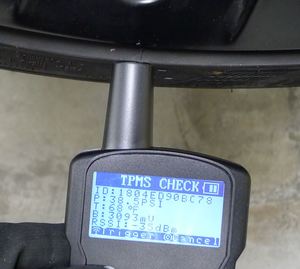

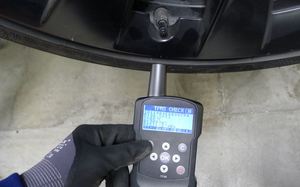

46. 检查左前蓝牙胎压监控系统传感器
    注

    确保在扫描过程中不要长按开始按钮。如果扫描成功，工具将发出一声长蜂鸣声。从屏幕上读取 ID 并进入胎压监控系统传感器学习表单的相应字段



47. 检查右前蓝牙胎压监控系统传感器
    注

    确保在扫描过程中不要长按触发按钮。如果扫描成功，工具将发出一声长蜂鸣声。从屏幕上读取 ID 并进入胎压监控系统传感器学习表单的相应字段



48. 检查左后蓝牙胎压监控系统传感器
    注

    确保在扫描过程中不要长按触发按钮。如果扫描成功，工具将发出一声长蜂鸣声。从屏幕上读取 ID 并进入胎压监控系统传感器学习表单的相应字段



49. 检查右后蓝牙胎压监控系统传感器
    注

    确保在扫描过程中不要长按触发按钮。如果扫描成功，工具将发出一声长蜂鸣声。从屏幕上读取 ID 并进入胎压监控系统传感器学习表单的相应字段



50. 点击 "Submit"，等待蓝牙胎压监控系统传感器学习程序完成
    注

    这样做可将胎压监控系统传感器 ID 存储于 VCSEC 中。完成后，点击窗口右上角的 "X" 关闭
51. 断开 Toolbox 3 与车辆的连接，取出笔记本电脑和以太网诊断工具包

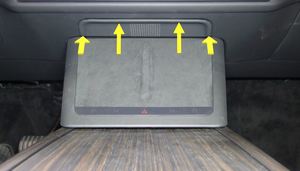

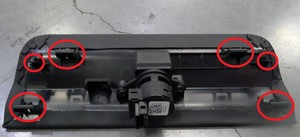

52. 安装仪表板维修面板
    注

    2 个锁片，4 个固定销；向前滑动卡入固定销，然后将锁片向上固定到仪表板





53. 升起左前车窗
54. 关闭左前车门

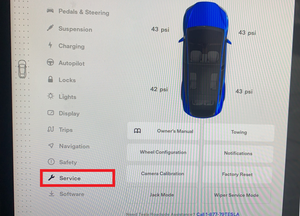

55. 将车辆行驶一小段距离，确认四个传感器的数值均显示在用户界面 (UI) 上
    注

    操作如下：Controls > Servic，传感器将被唤醒，此时显示车速非常低，约为 5 mph。当车辆从具有已知 ID 的传感器接收到通信时，将快速与这些传感器建立连接。如果没有胎压显示，请重新扫描每个传感器，然后重试。
