车门总成 - 后下 - LH（拆卸和更换）

校正代码 10106502 3.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

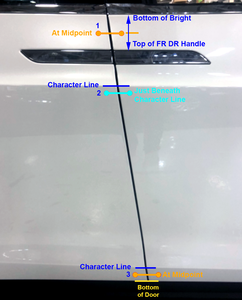

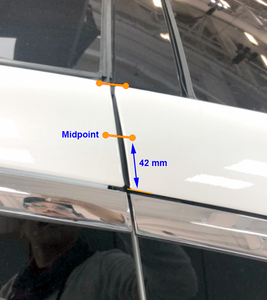

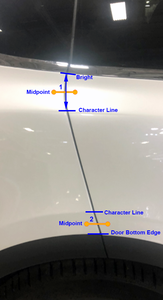

  1. 按照规格测量左侧鹰翼门的间隙和平整度
    Informational PurposesAn informational icon, calling your attention
    注
    记录下测量数据并将其作为安装新车门时的基线
  2. 打开左前车门
  3. 降下左前车窗

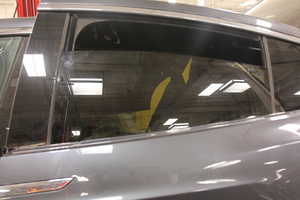

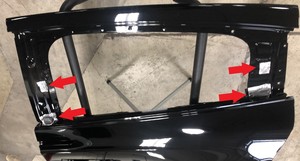

  4. 部分降下左后车窗
  5. 将左前座椅向前移动

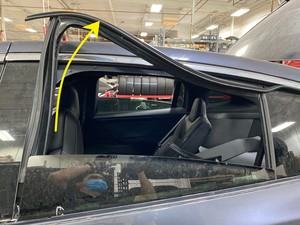

  6. 部分打开左后鹰翼门

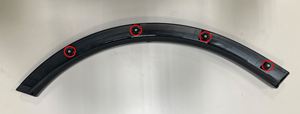

  7. 拆下左侧轮拱覆层
    Informational PurposesAn informational icon, calling your attention
    注

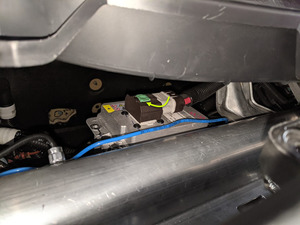

    4 个卡子，小心地松开用于将后轮轮拱固定到后车门总成上的卡子和双面胶带

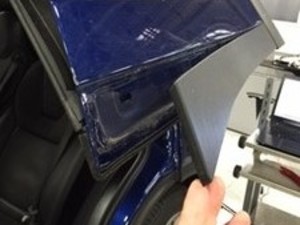

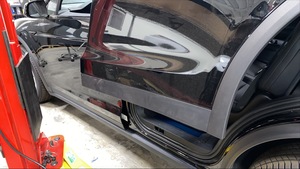

  8. 拆下左后车门覆层
    Informational PurposesAn informational icon, calling your attention
    注
    4 个卡子，1 个双面胶带，请注意不要损坏漆面，从左侧鹰翼门前部开始，松开卡子和双面胶带

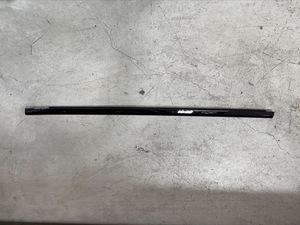

  9. 拆下左后车门外部装饰条
    Informational PurposesAn informational icon, calling your attention
    注
    缓慢向上抬起并向外拉动，从后部边缘开始，注意用力均匀，请小心不要折弯或损坏部件
  10. 打开左侧鹰翼门
  11. 拆下左侧鹰翼门下部装饰件
    Informational PurposesAn informational icon, calling your attention
    注

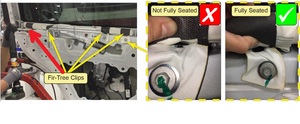

    9 个 V 型卡子；更换破损的 V 型卡子；如有缺失，请补齐。拆除时，注意不要损坏车门饰板

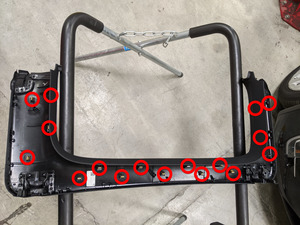

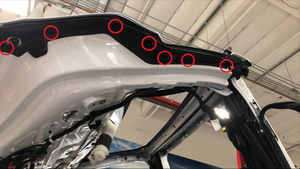

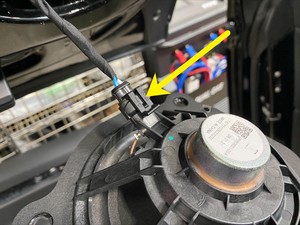

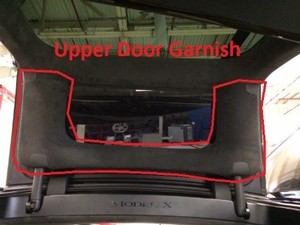

  12. 拆下左侧上部鹰翼门饰板
    Informational PurposesAn informational icon, calling your attention
    注
    早期生产的车辆上可能会出现 17 个卡子和 1 个连接器

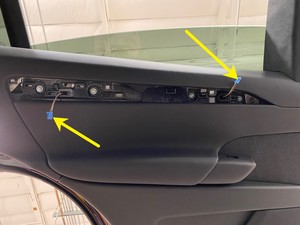

  13. 拆下左后车门饰板装饰件
    Informational PurposesAn informational icon, calling your attention
    注
    7 个卡子，2 个连接器

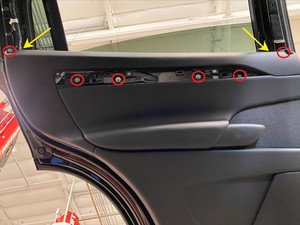

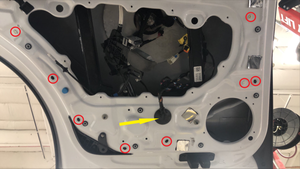

  14. 拆下用于将左后车门门板固定到车门上的螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    8 个螺栓，10 mm，6 Nm

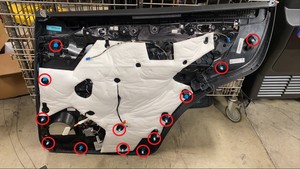

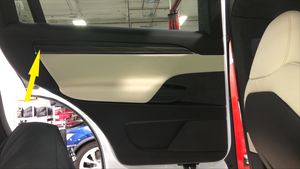

  15. 拆下左后车门饰板
    Informational PurposesAn informational icon, calling your attention
    注
    13 个卡子，2 个连接器
  16. 拆卸左后车门内侧密封条
  17. 打开前备箱盖

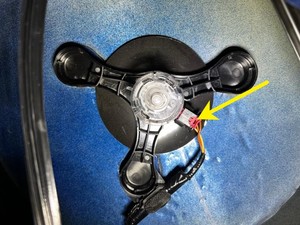

    Informational PurposesAn informational icon, calling your attention
    注

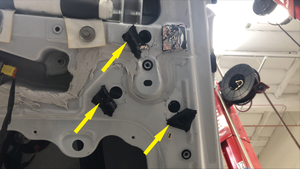

    操作如下：Center Display > Controls > Frunk Open

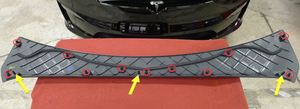

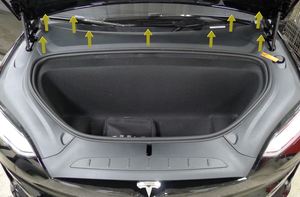

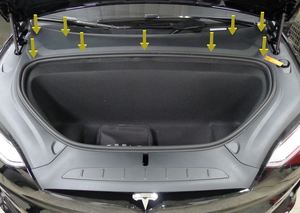

  18. 拆下前备箱后部挡板
    Informational PurposesAn informational icon, calling your attention
    注
    11 个卡子，2 个固定销

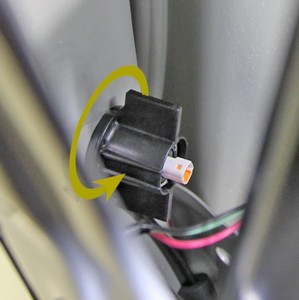

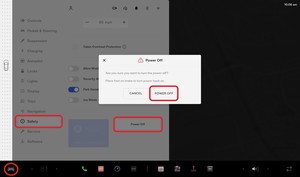

  19. 在中央显示器上操作，关闭车辆电源
    Informational PurposesAn informational icon, calling your attention
    注
    操作如下：Controls > Safety & Security > Power Off

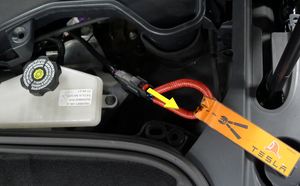

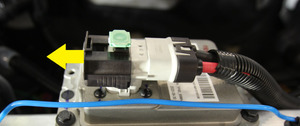

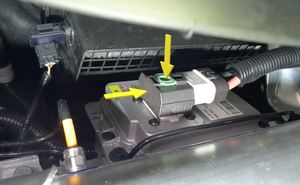

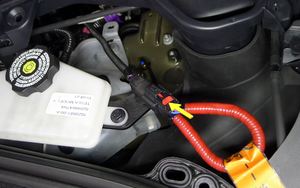

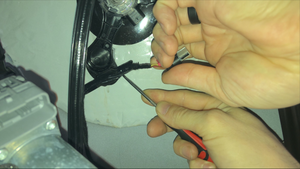

  20. 断开低压电池连接器和紧急响应回路
    Informational PurposesAn informational icon, calling your attention
    注
    2 个连接器；提起并松开绿色锁片；向外拉动黑色连接器锁以断开连接；松开紧急响应回路上的红色锁片

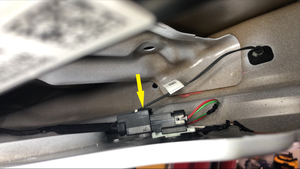

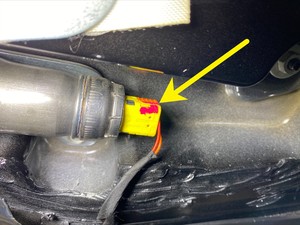

  21. 断开第二排头部安全气囊连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器，松开橙色锁后断开

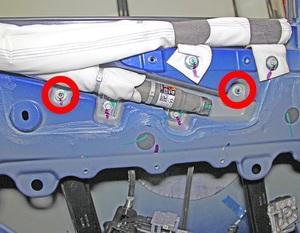

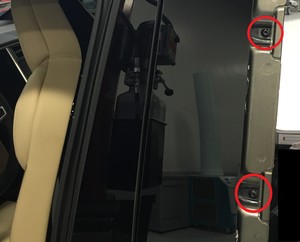

  22. 拆下用于将第二排头部安全气囊固定到左后车门总成上的螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    6 个螺栓，10 mm，7 Nm

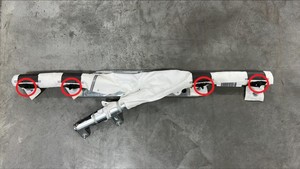

  23. 拆下左侧第二排头部安全气囊
    Informational PurposesAn informational icon, calling your attention
    注
    4 个卡子，提起安全气囊上的翻盖，以便够到卡子

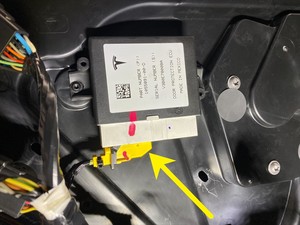

  24. 断开左侧鹰翼门保护电子控制单元 (ECU)
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器，松开黑色锁片

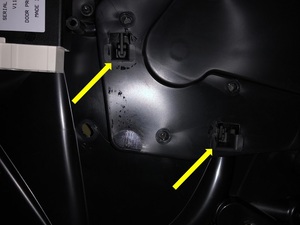

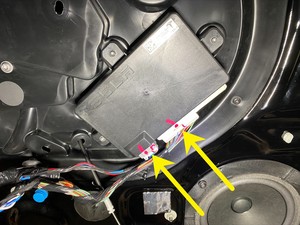

  25. 将各连接器从左侧鹰翼门模块上断开
    Informational PurposesAn informational icon, calling your attention
    注
    2 个连接器

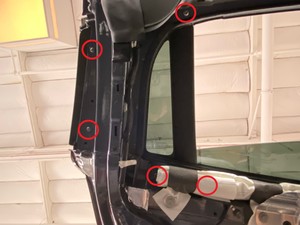

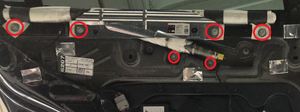

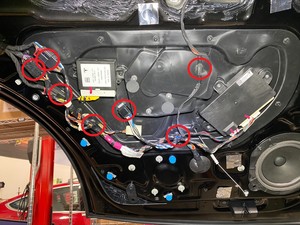

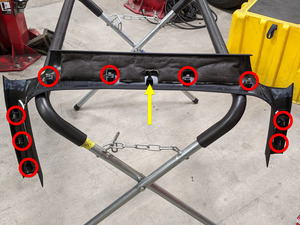

  26. 拆下用于将左侧封闭板固定到鹰翼门上的螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    10 个螺栓，T25，1.8 Nm
  27. 拆下用于将车窗电机固定到左侧封闭板上的螺钉
    Informational PurposesAn informational icon, calling your attention
    注
    3 个螺钉，T30，1.8 Nm

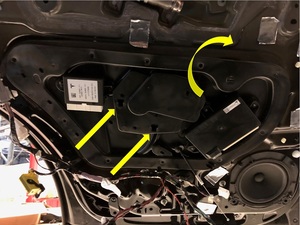

  28. 从车门上拉开左侧封闭板，然后向上提起车窗电机，将其松开
    Informational PurposesAn informational icon, calling your attention
    注
    2 个锁片

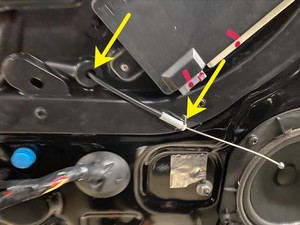

  29. 松开车门释放缆索，然后使其穿过左侧封闭板
  30. 拆下用于将车窗升降器线束固定到左侧封闭板上的卡子
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子

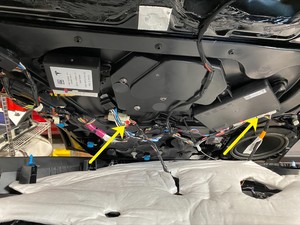

  31. 松开用于将鹰翼门下部线束和连接器固定到左侧封闭板上的卡子
    Informational PurposesAn informational icon, calling your attention
    注
    7 个卡子

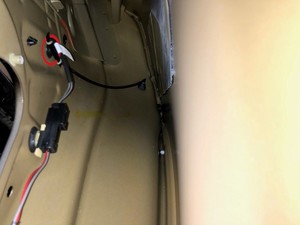

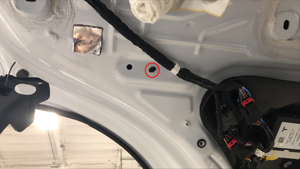

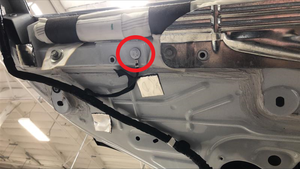

  32. 拆下用于将接地线固定到左侧鹰翼门下部的螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓，10 mm，10 Nm

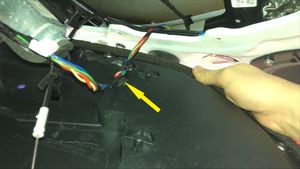

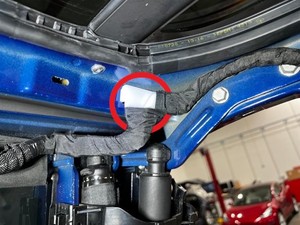

  33. 拆下用于将线束固定到左侧鹰翼门下部的卡子
    Informational PurposesAn informational icon, calling your attention
    注
    5 个卡子

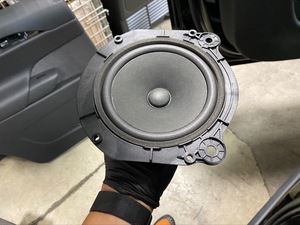

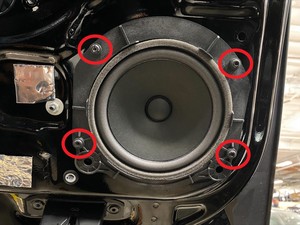

  34. 将扬声器从左后车门上拆下
    Informational PurposesAn informational icon, calling your attention
    注
    4 个螺栓，T25，4 Nm，2 个固定销，1 个连接器

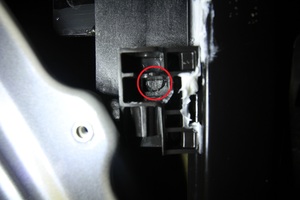

  35. 松开用于将车窗前部固定到升降器的螺母
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺母，10 mm，9 Nm，此操作不需要完全卸下螺母，如果需要，可以重新给车辆通电，然后操作车窗开关升降玻璃，腾出空间以拧松螺母
  36. 关闭左后车门，请勿完全关紧
    Informational PurposesAn informational icon, calling your attention
    注
    请勿上锁

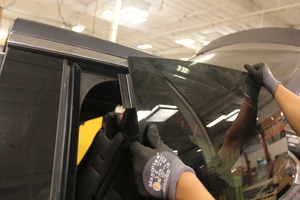

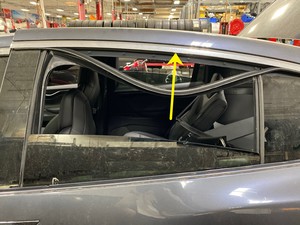

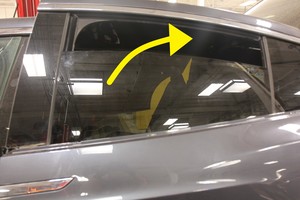

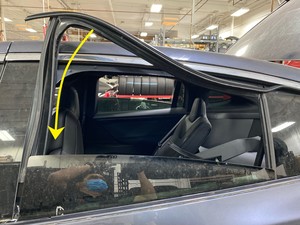

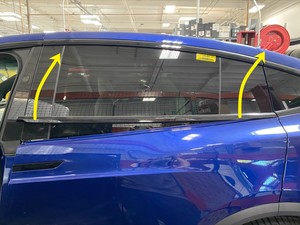

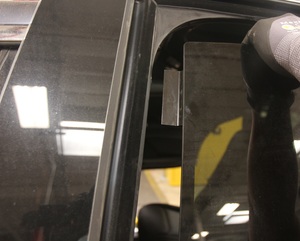

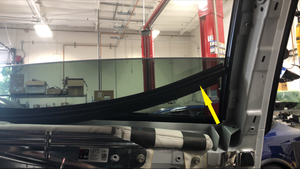

  37. 松开用于将车窗后部固定到升降器上的卡子，然后将玻璃从车辆上拆下
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子，建议请助手帮忙，请从车辆外部开始操作，将车窗前部向车辆后部方向拉，然后将车窗从车门上提起并取下

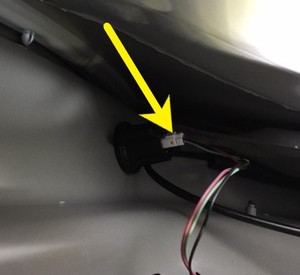

  38. 断开左侧鹰翼门后部夹紧传感器连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器
  39. 拆下用于将左侧鹰翼门后部夹紧传感器线束固定到车门上的卡子
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子
  40. 拆下左侧鹰翼门后部夹紧传感器紧固件
    Informational PurposesAn informational icon, calling your attention
    注
    7 个推拉式夹
  41. 拆下左侧鹰翼门后部夹紧传感器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个索环
  42. 断开左侧鹰翼门前部夹紧传感器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器
  43. 拆下左侧鹰翼门前部夹紧传感器紧固件
    Informational PurposesAn informational icon, calling your attention
    注
    7 个推拉式夹

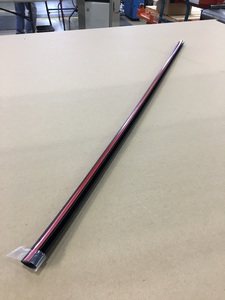

  44. 拆下左侧鹰翼门前部夹紧传感器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个索环

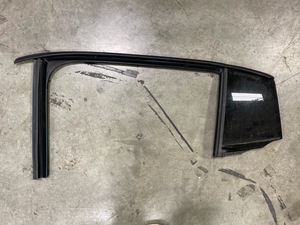

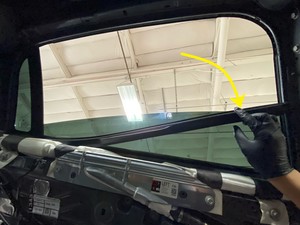

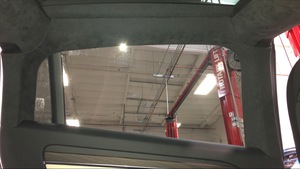

  45. 拆下左侧鹰翼门固定玻璃
    Informational PurposesAn informational icon, calling your attention
    注
    5 个补件螺钉，T25，3.5 Nm，小心地将安全气囊提起，以便能够到下部螺钉，将固定玻璃密封条从车门总成上松开，先向上提起固定玻璃底部边缘，再向下拉，使上边缘从上侧梁松开，然后将密封条从车门总成上松开

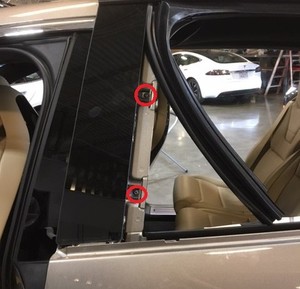

  46. 拆下用于紧固左侧鹰翼门前部饰板的螺钉
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T25，3 Nm
  47. 拆下左侧鹰翼门饰板
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺栓，T25，4.5 Nm

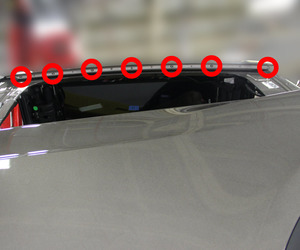

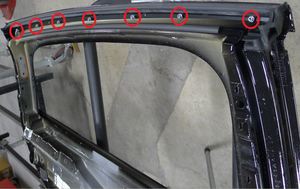

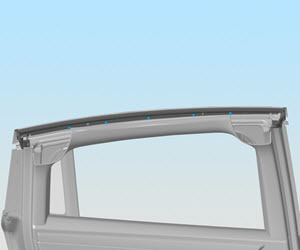

  48. 拆下用于将左后侧上部发亮饰条固定到车门上的螺钉
    Informational PurposesAn informational icon, calling your attention
    注
    7 个螺钉，T20，4 Nm

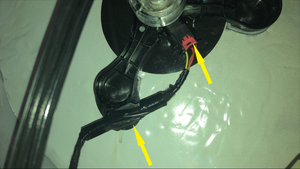

  49. 将电气连接器从左后车窗电机上断开
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器

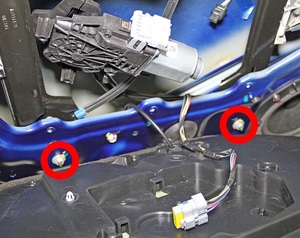

  50. 拆下用于将升降器固定到左后车门上的上下螺母
    Informational PurposesAn informational icon, calling your attention
    注
    4 个螺母，10 mm，10 Nm

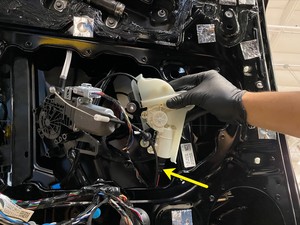

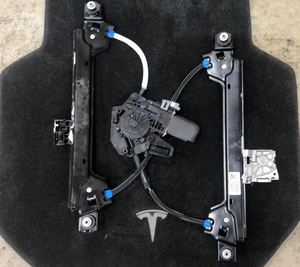

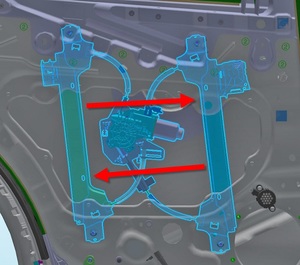

  51. 先将升降器向外压，直至升降器上的螺柱不再穿过门板，然后将升降器 2 个梁收拢，最后将车窗电机/升降器总成从左后车门上拆下
    Informational PurposesAn informational icon, calling your attention
    注
    注意不要让垫圈从升降器螺柱上掉落

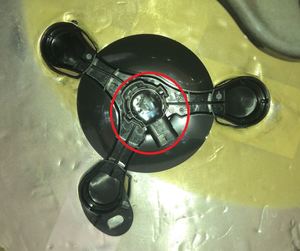

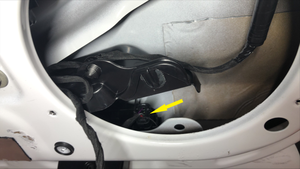

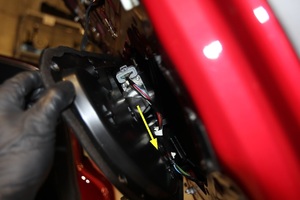

  52. 断开左侧超声波传感器连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器，请勿使用撬具撬动三脚架结构
  53. 断开左侧外部把手支架连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器
  54. 将卡子从左侧鹰翼门上松开
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子
  55. 将丁基橡胶贴片向后拉，以便能看到左侧鹰翼门外部把手支架紧固件
    Informational PurposesAn informational icon, calling your attention
    注
    3 个丁基橡胶贴片

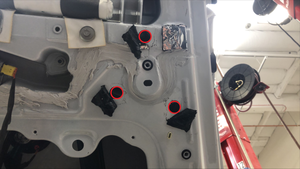

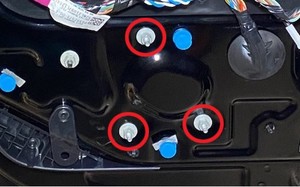

  56. 拆下左侧鹰翼门外部把手支架紧固件
    Informational PurposesAn informational icon, calling your attention
    注
    3 个螺母，10 mm，8 Nm
  57. 拆卸左侧鹰翼门外部把手支架
  58. 断开左侧鹰翼门关闭开关
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器

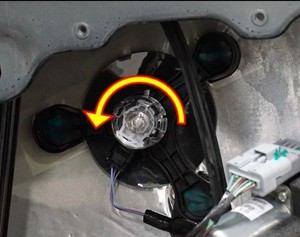

  59. 拆下左侧鹰翼门关闭开关
    Informational PurposesAn informational icon, calling your attention
    注
    边逆时针转动点亮按钮式关闭开关周围的黑色夹子，边按住开关上的连接器部分。随着点亮按钮式关闭开关不断松开，将开关从车门外部拉下来
  60. 将卡子从左侧门锁下盖上拆下
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子

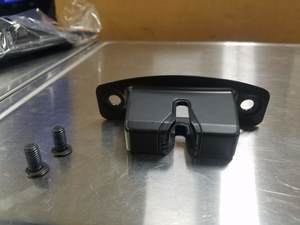

  61. 拆下左后车门锁罩
    Informational PurposesAn informational icon, calling your attention
    注
    2 个锁片
  62. 断开左侧车门锁下部连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器

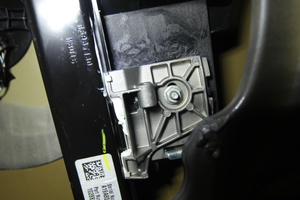

  63. 拆下用于紧固左侧执行器的螺栓，然后向上拉动执行器，以腾出操作空间
    Informational PurposesAn informational icon, calling your attention
    注
    3 个螺母，10 mm，3 Nm

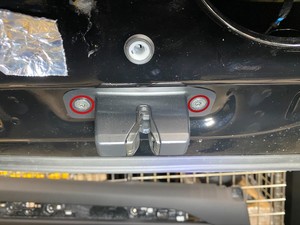

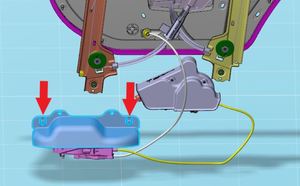

  64. 将车门锁盖从左侧车门上拆下
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T30，22 Nm，拆下后丢弃
  65. 将门锁和卷带执行器总成从左侧鹰翼门上拆下
    Informational PurposesAn informational icon, calling your attention
    注
    2 个连接器
  66. 拆下左后车门下部间隙隔套
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T25，4 Nm

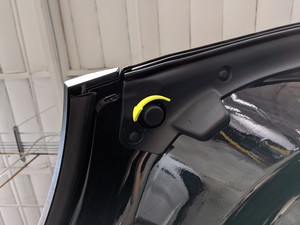

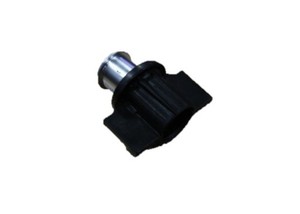

  67. 拆下左侧鹰翼门缓冲止动块
    Informational PurposesAn informational icon, calling your attention
    注
    拆卸前请注意下高度，逆时针扭动缓冲止动块即可将其拆下

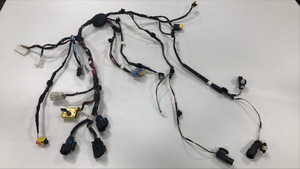

  68. 拆下左后车门下部线束
    Informational PurposesAn informational icon, calling your attention
    注
    8 个紧固件，1 个堵头

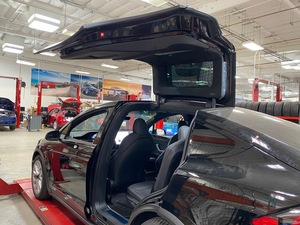

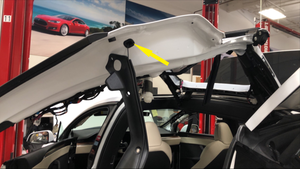

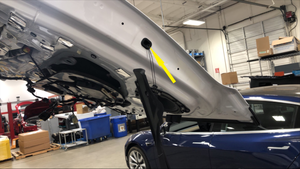

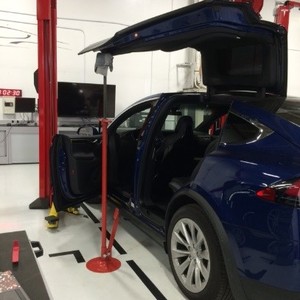

  69. 撑起后车门
    Informational PurposesAn informational icon, calling your attention
    注
    您可能需要助手帮忙一起打开后车门

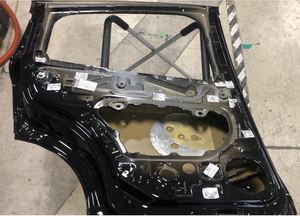

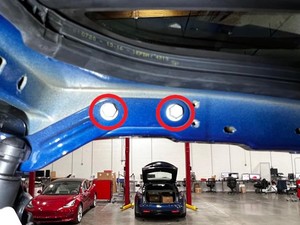

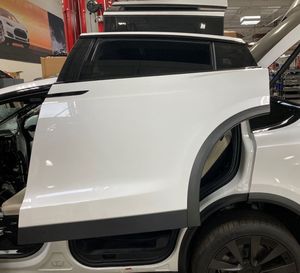

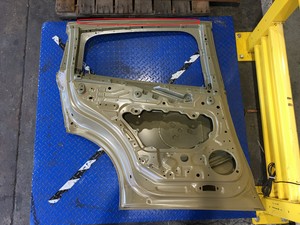

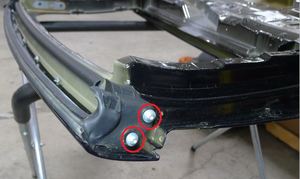

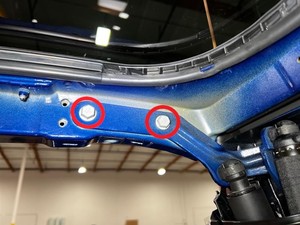

  70. 将鹰翼门下部从车辆上拆下

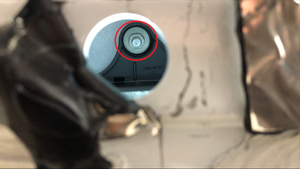

    Informational PurposesAn informational icon, calling your attention
    注
    4 个螺栓，13 mm，24 Nm，建议请助手帮忙固定住鹰翼门下部
  71. 拆下侧梁密封件前螺钉
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T25，3.5 Nm
  72. 拆下侧梁密封件后部螺钉
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T25，3.5 Nm

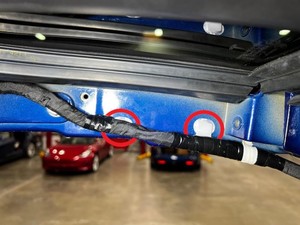

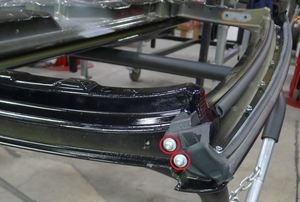

  73. 拆下侧梁密封件螺母
    Informational PurposesAn informational icon, calling your attention
    注
    7 个螺母，8 mm，5 Nm

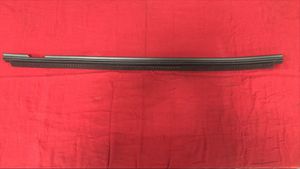

  74. 拆卸侧梁密封件

安装

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
根据本程序安装底漆件时，请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息，请参阅“碰撞维修”手册。

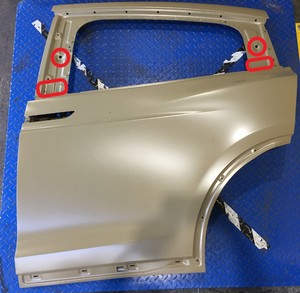

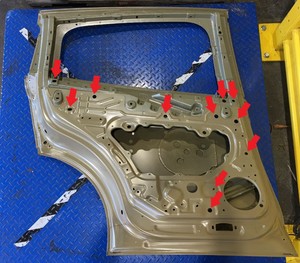

  1. 准备好左侧鹰翼门内侧下部饰板
    Informational PurposesAn informational icon, calling your attention
    注

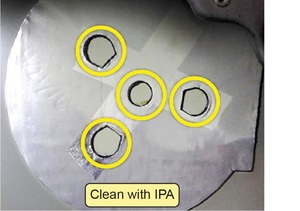

    用异丙醇 (IPA) 清洁将粘贴丁基橡胶贴片的地方，风干 1 分钟

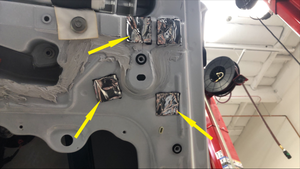

  2. 在左侧鹰翼门内侧下部饰板上粘贴丁基橡胶贴片
    Informational PurposesAn informational icon, calling your attention
    注
    11 个丁基橡胶贴片
  3. 准备好左侧鹰翼门外侧下部饰板
    Informational PurposesAn informational icon, calling your attention
    注
    用异丙醇 (IPA) 清洁将粘贴丁基橡胶贴片的地方，风干 1 分钟

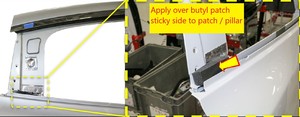

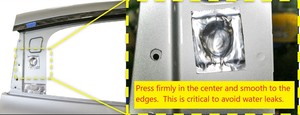

  4. 在左侧鹰翼门外侧下部饰板上粘贴丁基橡胶贴片
    Informational PurposesAn informational icon, calling your attention
    注
    确保丁基橡胶贴片堵住了所有开孔，具有很好的水密性

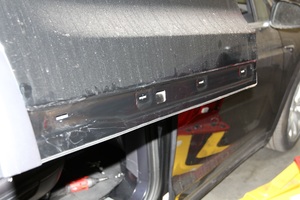

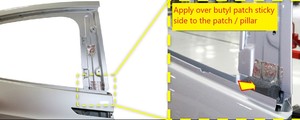

  5. 在左侧鹰翼门下部区域的 B 柱外侧下部和 C 柱外侧下部填充支撑泡沫
    Informational PurposesAn informational icon, calling your attention
    注
    将泡沫剪切到合适长度

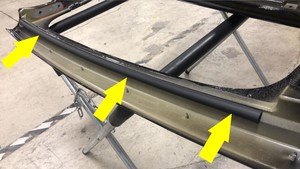

  6. 将侧梁密封件安装到左侧鹰翼门下部
    Informational PurposesAn informational icon, calling your attention
    注
    7 个螺母，8 mm，5 Nm，确保密封件滑入螺母后面，请从后部开始操作，然后逐渐向前移动
  7. 安装用于紧固侧梁密封件后部的螺钉
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T25，3.5 Nm
  8. 安装用于紧固侧梁密封件前部的螺钉
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T25，3.5 Nm
  9. 准备好左侧鹰翼门内侧下部上饰板
    Informational PurposesAn informational icon, calling your attention
    注
    使用异丙醇 (IPA) 清洁将要安装下部噪音、振动和粗糙度 (NVH) 压铸件密封条的区域，风干 1 分钟
  10. 将下部噪音、振动和粗糙度 (NVH) 压铸件密封条安装到左侧鹰翼门下部
    Informational PurposesAn informational icon, calling your attention
    注
    沿着安装区域涂敷助粘剂，风干 1 分钟，撕掉密封条上的胶衬，将密封条的中心定位在距离侧梁密封条后部大约 57 mm，距离前部大约 51 mm 的地方
  11. 使用异丙醇 (IPA) 湿巾或者异丙基乙醇清洁传感器安装区域
    Informational PurposesAn informational icon, calling your attention
    注
    风干 1 分钟
  12. 往车门蒙皮上涂敷助粘剂
    Informational PurposesAn informational icon, calling your attention
    注
    风干 1 分钟

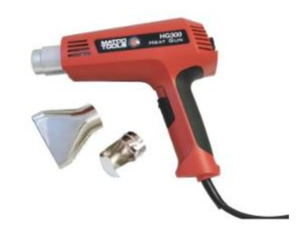

  13. 使用加热枪加热内车门蒙皮必要时，使用红外测温仪检查门板温度，门板至少需均匀加热到 25℃ (77°F)

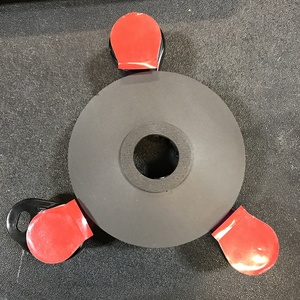

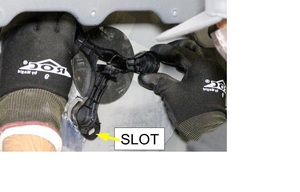

  14. 去掉贴纸，然后将新的托架安装到车门蒙皮上，注意线束槽应位于底部位置
    Informational PurposesAn informational icon, calling your attention
    注

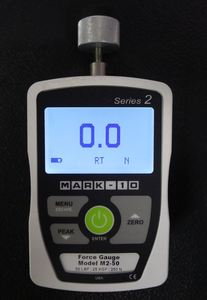

    使用测力计对每个支架垫的顶部施加 70 N 的力至少 10 秒。
  15. 使用加热枪和红外线测温枪读取门板温度，以便安装超声波传感器
    Informational PurposesAn informational icon, calling your attention
    注
    门板温度必须达到 25 °C 或以上；必要时，可以使用加热枪加热门板

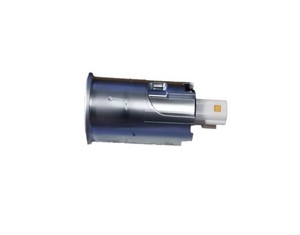

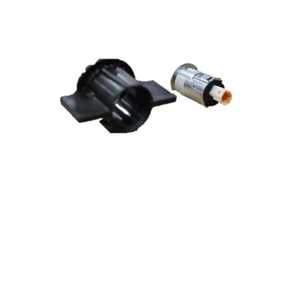

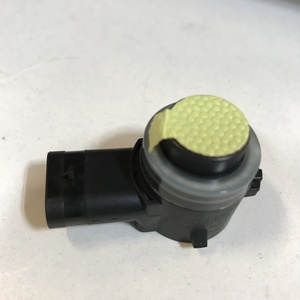

  16. 撕掉新的传感器上的胶贴，并在安装前先使用加热枪和红外线测温枪加热传感器
    Informational PurposesAn informational icon, calling your attention
    注
    在安装之前，传感器温度必须在 40℃-50℃ 之间。
  17. 将传感器安装到车门蒙皮上
  18. 使用测力计将传感器压入车门并固定
    Informational PurposesAn informational icon, calling your attention
    注
    将传感器 22 mm 尖头连接到测力计上，然后施加 50N 的力按住，请保持 10 秒

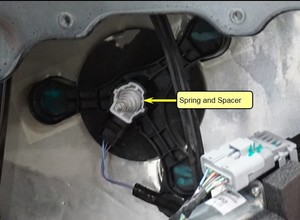

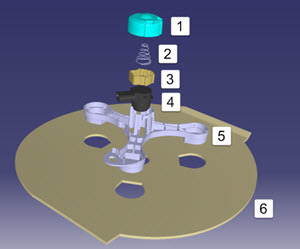

  19. 安装垫片、弹簧和盖帽，以紧固传感器
  20. 安装左后车门下部线束
    Informational PurposesAn informational icon, calling your attention
    注
    8 个紧固件，1 个堵头
  21. 安装左侧鹰翼门缓冲止动块
    Informational PurposesAn informational icon, calling your attention
    注
    顺时针扭动缓冲止动块，将其安装到此前注意到的高度
  22. 安装左后车门下部间隙隔套
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T25，4 Nm
  23. 将门锁和卷带执行器总成安装到左侧鹰翼门上
    Informational PurposesAn informational icon, calling your attention
    注
    2 个连接器
  24. 将锁盖安装到左侧车门上
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T30，22 Nm，请安装新的螺钉
  25. 安装用于将卷带执行器总成紧固到左后车门上的螺母
    Informational PurposesAn informational icon, calling your attention
    注
    3 个螺母，10 mm，3 Nm

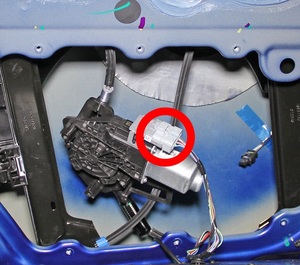

  26. 连接左侧车门锁下部连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器
  27. 安装左后车门锁罩
    Informational PurposesAn informational icon, calling your attention
    注
    2 个锁片
  28. 将卡子固定到左下门锁盖上
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子
  29. 安装左侧鹰翼门关闭开关
    Informational PurposesAn informational icon, calling your attention
    注

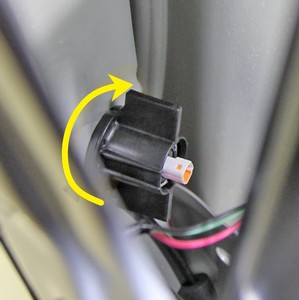

    将关闭开关放置在开关上，然后顺时针旋转黑色锁片

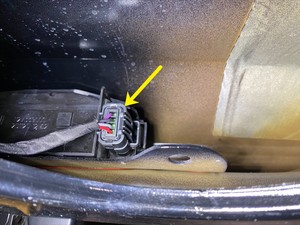

  30. 连接左侧鹰翼门关闭开关
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器

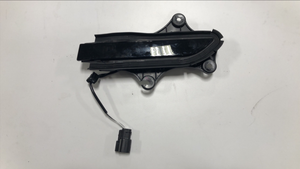

  31. 安装左侧鹰翼门外部把手支架
  32. 安装用于将车门外部把手支架紧固到左侧鹰翼门上的螺母
    Informational PurposesAn informational icon, calling your attention
    注
    3 个螺母，10 mm，8 Nm
  33. 紧固左侧鹰翼门丁基橡胶贴片
    Informational PurposesAn informational icon, calling your attention
    注
    3 个丁基橡胶贴片
  34. 紧固左侧鹰翼门外部把手线束夹
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子
  35. 连接左侧车门外部把手支架连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器
  36. 连接左侧超音波传感器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器，1 个卡子
  37. 先将升降器安装到后车门内，然后将升降器 2 个梁收拢，注意确保升降器上的螺柱穿过了车门门板
    Informational PurposesAn informational icon, calling your attention
    注
    注意不要让垫圈从升降器螺柱上掉落
  38. 安装用于将升降器固定到左后车门上的上下螺母
    Informational PurposesAn informational icon, calling your attention
    注
    4 个螺母，10 mm，10 Nm
  39. 连接左后车窗电机电气连接器
  40. 安装用于将左后侧上部发亮饰条固定到车门上的螺钉
    Informational PurposesAn informational icon, calling your attention
    注
    7 个螺钉，T20，4 Nm。
  41. 安装左侧鹰翼门饰板
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺栓，T25，4.5 Nm
  42. 安装用于固定左前鹰翼门外饰件的螺钉
    Informational PurposesAn informational icon, calling your attention
    注
    2 个螺钉，T20，3 Nm
  43. 安装左侧鹰翼门固定玻璃
    Informational PurposesAn informational icon, calling your attention
    注
    5 个补件螺钉，T25，3.5 Nm，安装新的补件螺栓，小心提起安全气囊，以便能够到下部螺钉，将固定玻璃总成上边缘安装到侧梁密封条内，调整固定玻璃位置，使其与防松螺母对齐，将固定玻璃密封条插入并紧固到车门总成上

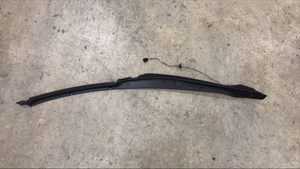

  44. 将前部夹紧传感器安装到左侧鹰翼门上
    Informational PurposesAn informational icon, calling your attention
    注
    1 个索环，将线束布置到左侧鹰翼门上并紧固线束索环
  45. 安装用于将前部夹紧传感器紧固到左侧鹰翼门上的推拉式夹
    Informational PurposesAn informational icon, calling your attention
    注
    7 个推拉式夹
  46. 连接左前夹紧传感器连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器

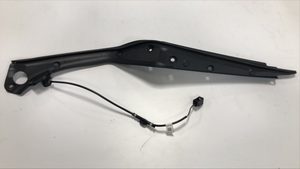

  47. 将后部夹紧传感器安装到左侧鹰翼门上
    Informational PurposesAn informational icon, calling your attention
    注
    1 个索环，将线束布置到左侧鹰翼门上并紧固线束索环
  48. 安装用于将后部夹紧传感器紧固到左侧鹰翼门上的推拉式夹
    Informational PurposesAn informational icon, calling your attention
    注
    7 个卡子
  49. 安装用于将后部夹紧传感器线束紧固到左侧鹰翼门上的卡子
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子
  50. 连接左后夹紧传感器连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器
  51. 清洁左后车门覆层表面，做好安装前准备工作
    Informational PurposesAn informational icon, calling your attention
    注
    等待异丙醇 (IPA) 风干至少 1 分钟
  52. 安装左后车门覆层
    Informational PurposesAn informational icon, calling your attention
    注
    3 个卡子，撕掉双面胶带上的胶衬，将卡子与车身对齐
  53. 安装左侧轮拱覆层
    Informational PurposesAn informational icon, calling your attention
    注
    4 个卡子，从双面胶带上去掉胶条保护膜，将轮拱对齐安装到后车门上，确保双面胶带和所有卡子均完全紧固到后车门上

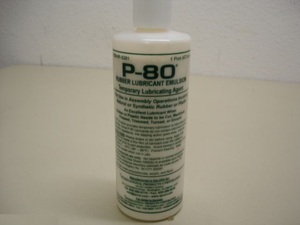

  54. 向固定在左后车门固定玻璃上的密封条上涂敷 P-80 润滑脂，以便安装。

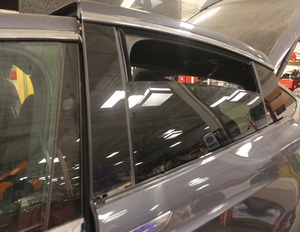

  55. 安装左侧鹰翼门固定玻璃
    Informational PurposesAn informational icon, calling your attention
    注
    5 个补件螺钉，T25，3.5 Nm，安装新的补件螺栓，小心提起安全气囊，以便能够到下部螺钉，将固定玻璃总成上边缘安装到侧梁密封条内，调整固定玻璃位置，使其与防松螺母对齐，将固定玻璃密封条插入并紧固到车门总成上

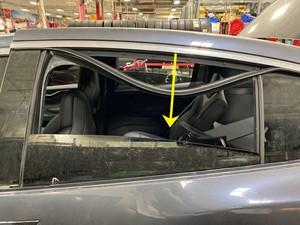

  56. 将车窗玻璃安装到车辆上，然后将其固定到升降器上
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子，建议请助手帮忙，小心地将车窗玻璃安装到车门上，然后先将玻璃推入后侧卡子内，再嵌入前侧卡槽内
  57. 确认车窗玻璃位置，然后紧固用于将车窗前部固定到升降器的螺母
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺母，10 mm，9 Nm
  58. 安装左侧鹰翼门扬声器
    Informational PurposesAn informational icon, calling your attention
    注
    4 个螺钉，T25，4 Nm，1 个连接器
  59. 紧固车窗升降器线束
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子
  60. 使释放缆索穿过左侧封闭板，安装缆索
  61. 将左侧车窗电机紧固到封闭板背面
    Informational PurposesAn informational icon, calling your attention
    注
    2 个锁片
  62. 安装用于将车窗电机固定到左侧封闭板上的螺钉。
    Informational PurposesAn informational icon, calling your attention
    注
    3 个螺钉，T30，1.8 Nm

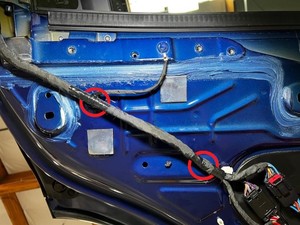

  63. 安装用于将线束固定到鹰翼门上的卡子
    Informational PurposesAn informational icon, calling your attention
    注
    4 个卡子
  64. 安装用于将接地线固定到左后车门上的螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓，10 mm，10 Nm
  65. 安装用于将各线束和连接器固定到左侧封闭板上的卡子
    Informational PurposesAn informational icon, calling your attention
    注
    7 个卡子
  66. 连接左侧鹰翼门模块
    Informational PurposesAn informational icon, calling your attention
    注
    2 个连接器
  67. 连接左侧鹰翼门保护电子控制单元 (ECU)
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器，紧固用锁片

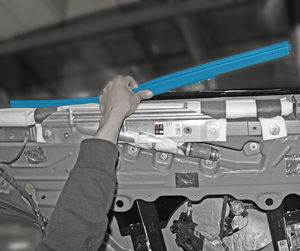

  68. 安装左侧第二排头部安全气囊
    Informational PurposesAn informational icon, calling your attention
    注
    4 个卡子，将第二排头部安全气囊垂直向上提起，就可以看到树形卡扣夹，将其安装到左后车门上，确保冷杉树夹已完全就位
  69. 安装用于将第二排头部安全气囊固定到左后车门总成上的螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    6 个螺栓，10 mm，7 Nm
  70. 连接左侧第二排头部安全气囊连接器
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器，卡入锁片
  71. 安装左后车门内侧密封条
  72. 连接紧急响应回路 (FRL) 和低压电池连接器
    Informational PurposesAn informational icon, calling your attention
    注
    2 个连接器；先固定好紧急响应回路；将低压电池放置好，再向内推动黑色连接器锁以进行固定；低压电池完全就位后，固定上部锁片
  73. 安装前备箱后部挡板
    Informational PurposesAn informational icon, calling your attention
    注
    11 个卡子，2 个固定销
  74. 关闭前备箱盖
  75. 安装左后车门饰板
    Informational PurposesAn informational icon, calling your attention
    注
    2 个连接器，13 个卡子；从顶部开始安装车门饰板，注意确保车门饰板锁片与内侧密封条匹配正确
  76. 安装用于将左后车门饰板紧固到车门上的螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    8 个螺栓，10 mm，6 Nm
  77. 安装左后车门饰板
    Informational PurposesAn informational icon, calling your attention
    注
    7 个卡子，2 个连接器，注意不要损坏车门饰板
  78. 打开左侧鹰翼门
    Informational PurposesAn informational icon, calling your attention
    注
    根据需要调整位置
  79. 安装左侧上部鹰翼门饰板
    Informational PurposesAn informational icon, calling your attention
    注
    17 个卡子；首先对齐支撑杆盖板，早期生产的车辆上可能会出现 1 个连接器
  80. 安装左侧鹰翼门下部装饰件
    Informational PurposesAn informational icon, calling your attention
    注
    9 个 V 型卡子，1 个导向片
  81. 校准后车门。
    Informational PurposesAn informational icon, calling your attention
    注
    若车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门。
  82. 按照规格测量左侧鹰翼门的间隙和平整度
    Informational PurposesAn informational icon, calling your attention
    注
    根据需要调整车门
  83. 将左前座椅移回原位
  84. 升起左侧两扇车窗
  85. 关闭左前车门
