机油泵 - 后驱动单元（长续航版）（拆卸和更换）
校正代码
40304602 0.90
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2024 年 2 月 6 日：将变速箱油更新为 KAF 1。
拆卸
- 用双柱举升机举升并支撑车辆。请参阅举升车辆 - 双柱举升机
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅 低压电源（断开和连接）。
- 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
-

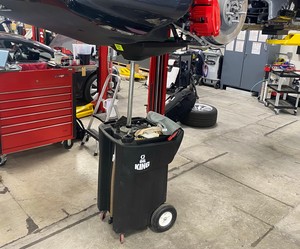

在后驱动单元排放阀下方放置机油排放容器。
-

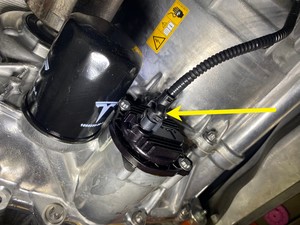

松开锁片，然后断开油泵电气连接器。
注切勿向下按压灰色锁片。拉动灰色锁片解锁，然后再次拉动以松开连接器。
-

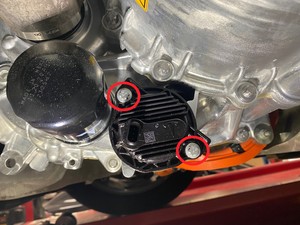

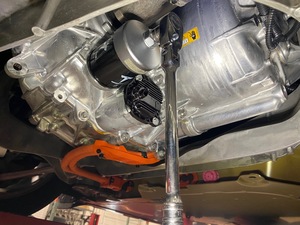

拆卸将后驱动单元机油泵固定到后驱动单元的螺栓（2 个）。
提示： 推荐使用以下工具：
- 外梅花套筒 Plus EP10
-
将油泵从后驱动单元上拆下，然后让机油排出。
注拆下泵时要小心，避免损坏塑料和铸件。
-
将机油滤清器从后驱动单元上拆下。
注Tesla 建议在拆卸后换上新的滤油器。凡是存在明显腐蚀或泄漏的滤油器都必须更换。
-

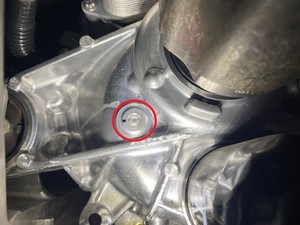

将加注塞从后驱动单元上拆下。
-

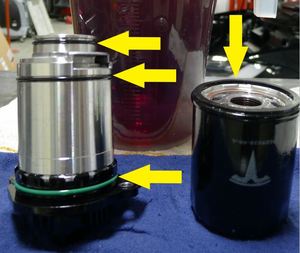

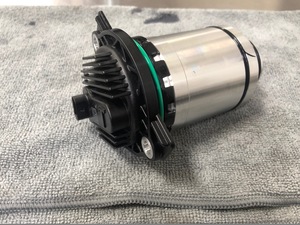

检查插塞、油泵 (x3) 和滤油器上的 O 型环和密封件。
- 如果油泵上的 O 型环或滤油器上的密封件缺失，请检查后驱动单元内部，然后拆下后安装。
- 如果油泵上的 O 型环损坏，请更换所有 O 型环 (x3)。

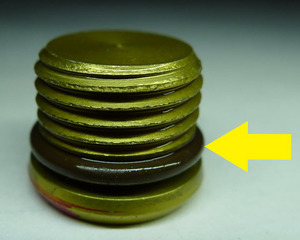

- 如果插塞上的 O 型环损坏，请更换插塞。
安装
-
安装新的后驱动单元滤油器。
3 Nm (2.2 lbs-ft) + 135 degrees注润滑新滤油器上的密封件，然后安装。注Tesla 建议在拆卸后换上新的滤油器。凡是存在明显腐蚀或泄漏的滤油器都必须更换。
-

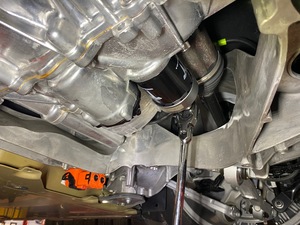

安装后驱动单元油泵。

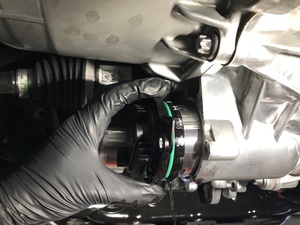

注安装前，润滑新机油泵上的所有 O 型环。注将机油泵小心放置在后驱动单元上。
-
安装将后驱动单元机油泵固定到后驱动单元的螺栓（2 个）。5 Nm (3.7 lbs-ft) + 20 degrees提示： 推荐使用以下工具：
- 外梅花套筒 Plus EP10
-
准备好输油泵。

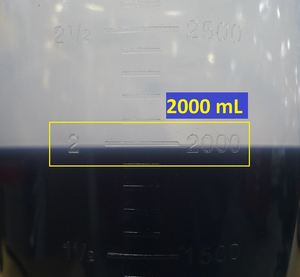

- 将机油测量容器放在沥油篮上，并向容器中加注 2000 毫升的 KAF 1 油液。

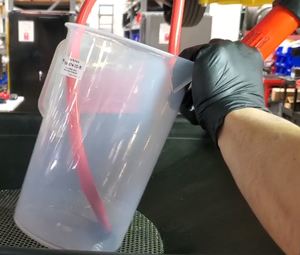

- 将输油泵输入软管放在测量容器中。

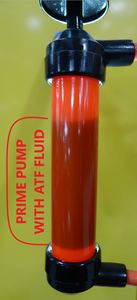

- 向泵内注满油液。
-
将输入和输出软管均切削至 26 英寸，将输出软管插入到加注孔中，直至其完全就位，然后将软管向后拉 5 毫米。
-

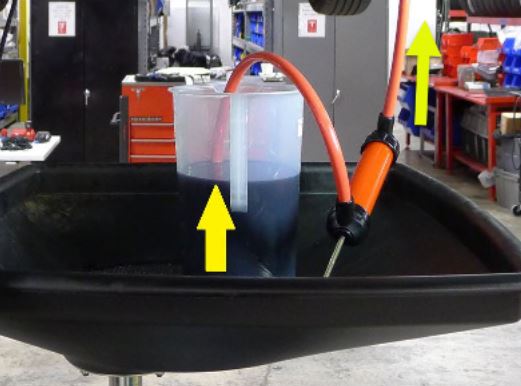

将输入软管完全浸没在加注容器中，然后向泵内注满 KAF 1 油液。
-
将 12V 电源连接到机油泵。
-
对于以下步骤，建议请助手帮忙，因为它们对于将后驱动单元正确充注到规定位置十分重要。

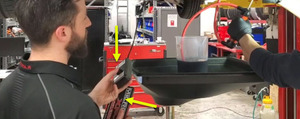

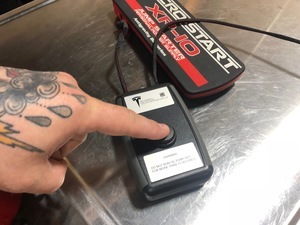

注准备好后驱动单元加注塞以便安装。注助手使用 XP-10 跨接部件运行油泵开关盒。
-
运行机油泵以启动整个加注程序，同时泵压 5 个完整冲程，将 KAF 1 油液泵入后驱动单元。
警告切勿在无油的情况下运行机油泵。注持续运行油泵开关盒，直到在下一步安装好排放塞。如果机油泵未在运行且未安装排放塞，油液将在 10 秒钟内通过排放塞排净。注后驱动单元总成的最小重新加注量为 2.1 升。在不吸入空气的情况下，油泵可利用充注容器中的多余变速箱油分配全部 2.1 升。确保分配完成后的剩余量小于 200 毫升
-

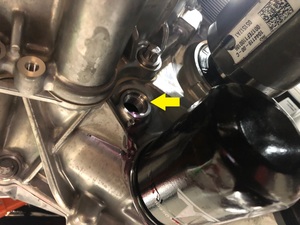

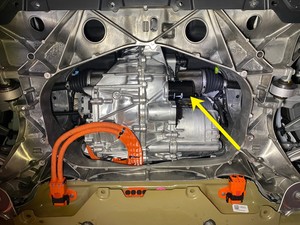

运行油泵开关盒期间，从加注孔上拆下手动泵，然后将加注塞安装到后驱动单元中。15 Nm (11.1 lbs-ft)注需要助手帮助。应持续运行开关盒，直至系统关闭。提示： 推荐使用以下工具：
- 8 毫米六角
- 断开 12V 电源工具与机油泵的连接。
-
连接油泵电气连接器，然后固定锁片。
-
将制动器清洁剂小心地喷洒到驱动单元上，然后用毛巾擦拭干净。
警告在处理制动器清洗剂时请穿戴个人防护装备 (PPE)，如面罩和护目镜。
- 完全降下车辆。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
-
校准后车门。
注若车辆触摸屏上弹出“需要校准”消息，请长按 校准，开始校准后车门。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 重新安装车辆软件。请参阅固件重新安装 - Toolbox。
- 点击 Actions/Autodiag 选项卡，然后搜索“DI”。
-
点击TEST-SELF_DIF_X_OIL-PUMP-PRESSUREvia Toolbox: (link)，再点击Run，然后等待例行程序完成。
注如果测试失败，请添加额外的变速箱油并重新测试。完成后，选择窗口右上角的 “X” 关闭
- 断开 Toolbox，然后从车上取出笔记本电脑。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 将车辆驶离举升机。请参阅举升车辆 - 双柱举升机。
