制动管路 - 后 - RH 至门槛（拆卸和更换）

校正代码 33035302 6.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

  1. 打开所有车门和车窗。
  2. 拆下左侧和左侧门槛杆板饰条请参阅 饰条 - 门槛板 - LH（拆卸和更换）
  3. 用双柱举升机举升并支撑车辆请参阅 举升车辆 - 双柱举升机
  4. 拆下所有车轮请参阅 轮毂总成（拆卸和安装）
  5. 打开前备箱盖。
  6. 拆下前备箱后挡板请参阅 前备箱挡板 - 后部（拆卸和更换）
  7. 拆下左侧和右侧前备箱挡板请参阅 前备箱挡板 - LH（拆卸和更换）
  8. 拆卸前部的前备箱挡板 前备箱挡板 - 前部（拆卸和更换）。
  9. 拆下前备箱储物单元盖板请参阅 前备箱储物单元检修板（拆卸和更换）
  10. 拆下前备箱储物单元请参阅 前备箱储物单元（拆卸和安装）
  11. 打开掀背车门

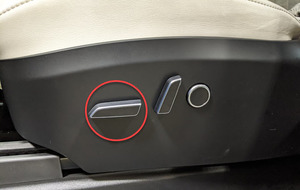

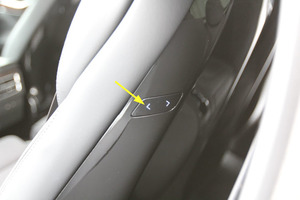

  12. 将驾驶位和副驾位座椅移至最前部
  13. 拆下左侧和右侧后门槛饰件请参阅 饰板 - 门槛板 - 后 - LH（拆卸和更换）

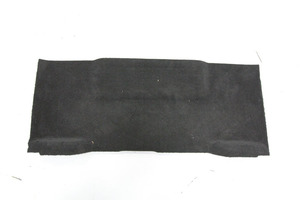

  14. 拆卸第二排脚垫
  15. 拆下第二排中部底板请参阅：
  16. 将左侧和右侧第二排座椅（若有配备）向前移动
  17. 拆下左侧和右侧后备箱装饰请参阅 饰板 - 后备箱 - 侧 - LH（拆卸和更换）
  18. 拆下左侧和右侧中部 C 柱饰件请参阅 饰板 - C 柱 - 中部 - LH（拆卸和更换）
  19. 拆下左侧和右侧下部 C 柱饰件请参阅 饰板 - C 柱 - 下 - LH（拆卸和更换）
  20. 拆下第二排后部底板请参阅：
  21. 拆下左侧第三排输电线槽请参阅 风管 - 母排 - 第三排 - LH（拆卸和更换）

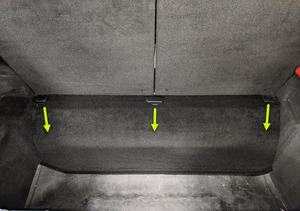

  22. 拆下后备箱负重底板请参阅 后备箱负重底板 - 后部（拆卸和更换）
  23. 拆下侧行李箱负重底板请参阅 后备箱负重底板 - 侧面（拆卸和更换）
  24. 拆下行李箱门槛饰件请参阅 饰板 - 门槛 - 后备箱（拆卸和更换）
  25. 拆下后备箱底减震隔音板请参阅 NVH 隔音 - 底板 - 后备箱（拆卸和更换）
  26. 拆下左侧后备箱防撞罐饰件请参阅 饰板 - 防撞罐 - 后备箱 - LH（拆卸和更换）
  27. 松开连接左侧软饰件袋支架的卡子
  28. 将左侧第三排折叠起来
  29. 拆下左侧上部 C 柱饰件请参阅 饰板 - C 柱 - 上 - LH（拆卸和更换）

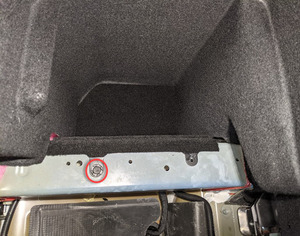

  30. 拆下左侧中部 C 柱区支架请参阅：
  31. 拆下左侧行李箱饰件地毯请参阅 地毯 - 饰板 - 后备箱 - LH（拆卸和更换）

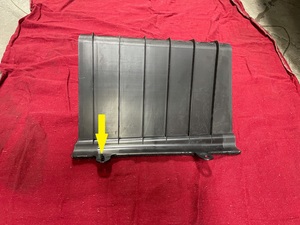

  32. 拆下左侧行李箱饰件支架请参阅 支架 - 饰板 - 后备箱 - LH（拆卸和更换）

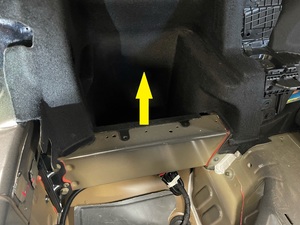

  33. 将左侧第三排座椅靠背升起至垂直位置
  34. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox 3（连接和断开）
  35. 在 Toolbox 中，点击 Actions/Autodiag，然后搜索 "Thermal"
  36. 点击 Start Thermal Fluid Fill/Drain (Coolant only)，然后点击 Run等待例行程序完成
    Informational PurposesAn informational icon, calling your attention
    注
    完成后，点击窗口右上角的 X 关闭
    Informational PurposesAn informational icon, calling your attention
    注
    通过 Series via Garage > Vitals > HP tab > Coolant loops 确认车辆处于串联模式
    Informational PurposesAn informational icon, calling your attention
    注
    “Thermal Fluid Fill/Drain” 例行程序的时间限制为 5 小时5 小时后，必须重新执行此例行程序
  37. 松开左侧和右侧电动驻车制动器请参阅 驻车制动钳 - 释放
  38. 断开笔记本电脑与车辆的连接请参阅 Toolbox 3（连接和断开）
  39. 断开低压电源请参阅 低压电源（断开和连接）
  40. 拆下第三排座垫请参阅 座垫 - 座椅 - 第三排（拆卸和更换）
  41. 拆下左侧内侧的加固装置请参阅 加固件 - 内侧 - LH（拆卸和更换）
  42. 拆下高压电池请参阅 高压电池（全轮驱动）（拆卸和安装）
  43. 拆下后副框架总成请参阅 副车架总成 - 后（拆卸和安装）

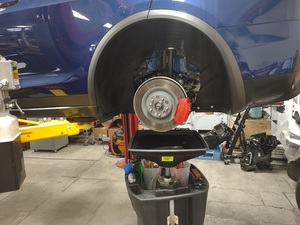

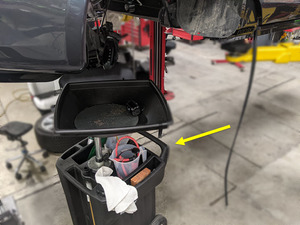

  44. 在车辆的左后角下方放置一个排油容器

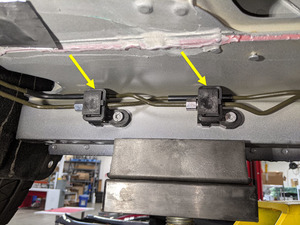

  45. 松开门槛制动管路接线盒的卡子（2 个）

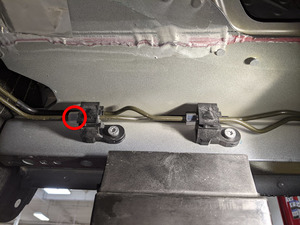

  46. 拆下连接右侧后制动管路和侧门槛制动管总成的螺母
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 12 毫米套筒

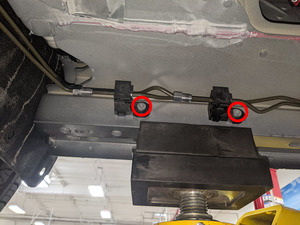

  47. 拆下将制动接线盒连接到右侧门槛的螺栓（2 个）
    6 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T30 套筒
  48. 在车辆右后侧下方放置排油容器

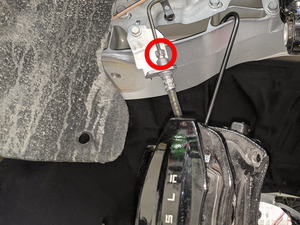

  49. 拆下将右后方弹力管连接到右后方制动管路的螺母
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 12 毫米套筒
    Informational PurposesAn informational icon, calling your attention
    注
    用排油容器中接住流失的制动液

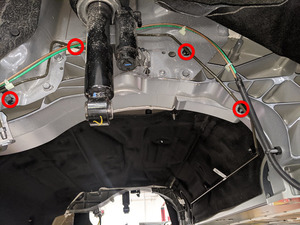

  50. 取下将空气管线连接到右侧后制动管路的卡子（4 个）

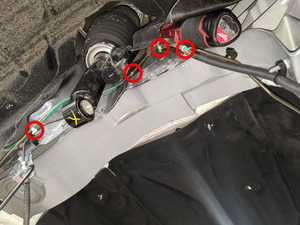

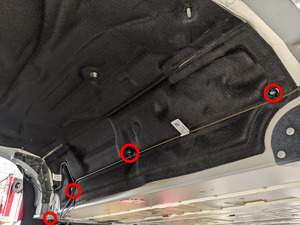

  51. 松开将右后制动管路连接到车身的卡子（8 个），然后从车上拆下制动管路
    Informational PurposesAn informational icon, calling your attention
    注
    让剩余的制动液排入排油容器
  52. 取走车辆下方的排油容器

安装

  1. 用卡子（8 个）将制动管路固定在车身上
  2. 用卡子（4 个）将空气管线固定在右后制动管路上
  3. 安装将右后方弹力管连接到右后方制动管路的螺母
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 12 毫米套筒
  4. 安装将制动接线盒连接到右侧门槛的螺栓（2 个）
    6 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T30 套筒
  5. 安装将侧门槛制动管总成连接到右后制动管路的螺母
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 12 毫米套筒
  6. 安装门槛制动管路接线盒的固定卡子（2 个）
  7. 安装后副框架总成请参阅 副车架总成 - 后（拆卸和安装）
  8. 安装高压电池请参阅 高压电池（全轮驱动）（拆卸和安装）
  9. 安装左侧内侧的加固装置请参阅 加固件 - 内侧 - LH（拆卸和更换）
  10. 安装第三排座垫请参阅 座垫 - 座椅 - 第三排（拆卸和更换）
  11. 重新加注冷却系统请参阅 冷却系统（真空重新加注）
  12. 排放制动液请参阅 制动液排放/冲洗（拆卸和更换）
  13. 安装所有车轮请参阅 轮毂总成（拆卸和安装）
  14. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和安装）
  15. 安装前备箱储物单元盖板请参阅 前备箱储物单元检修板（拆卸和更换）
  16. 安装前备箱前挡板 前备箱挡板 - 前部（拆卸和更换）。
  17. 安装左侧和右侧前备箱挡板请参阅 前备箱挡板 - LH（拆卸和更换）
  18. 安装前备箱后挡板请参阅 前备箱挡板 - 后部（拆卸和更换）
  19. 安装左侧行李箱饰件支架请参阅 支架 - 饰板 - 后备箱 - LH（拆卸和更换）
  20. 安装左侧中部 C 柱区支架请参阅：
  21. 将左侧第三排座椅靠背升起至垂直位置
  22. 安装左侧上部 C 柱饰件请参阅 饰板 - C 柱 - 上 - LH（拆卸和更换）
  23. 安装左侧第三排输电线槽请参阅 风管 - 母排 - 第三排 - LH（拆卸和更换）
  24. 安装第二排后部底板请参阅：
  25. 安装左侧下部 C 柱饰件请参阅 饰板 - C 柱 - 下 - LH（拆卸和更换）
  26. 安装左侧中部 C 柱饰件请参阅 饰板 - C 柱 - 中部 - LH（拆卸和更换）
  27. 紧固连接左侧软饰件袋支架的推夹，然后安装支架
  28. 安装左侧后备箱防撞罐饰件请参阅 饰板 - 防撞罐 - 后备箱 - LH（拆卸和更换）
  29. 安装后备箱底减震隔音板请参阅 NVH 隔音 - 底板 - 后备箱（拆卸和更换）
  30. 安装行李箱门槛饰板请参阅 饰板 - 门槛 - 后备箱（拆卸和更换）
  31. 安装行李箱毡毯
  32. 安装后备箱底减震隔音板
  33. 安装侧行李箱负重底板请参阅 后备箱负重底板 - 侧面（拆卸和更换）
  34. 安装右侧下部 C 柱饰件请参阅 饰板 - C 柱 - 下 - LH（拆卸和更换）
  35. 安装右侧中部 C 柱饰件请参阅 饰板 - C 柱 - 中部 - LH（拆卸和更换）
  36. 安装左侧和右侧后备箱装饰请参阅 饰板 - 后备箱 - 侧 - LH（拆卸和更换）
  37. 安装后备箱负重底板请参阅 后备箱负重底板 - 后部（拆卸和更换）
  38. 关闭掀背车门
  39. 校准后车门
    Informational PurposesAn informational icon, calling your attention
    注
    如果车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate ，开始校准后车门
  40. 执行四轮定位请参阅 四轮定位检查和调整
