模块 - 车身控制器 - 安全（拆卸和更换）
校正代码
17454002 0.54
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2024 年 1 月 18 日：为运行特定版本固件的车辆，添加了ODIN 例行程序PROC_VCSEC_X_SET-ROOT-KEY-TO-ALL-REGIONSvia Toolbox: (link)这一步骤。
- 2023 年 11 月 20 日：更新了安全控制器配置步骤。
- 2023 年 10 月 24 日：更新了更换后 Toolbox 例行程序。
- 2023 年 7 月 21 日：添加了 Toolbox 安全相关操作的注意事项。
注
本程序中的一些 Toolbox 操作与车辆安全有关，只能由 Tesla 员工或获准执行 Toolbox 安全相关操作的第三方执行。要了解更多信息，请参阅用户账户下拉菜单中的“服务订阅常见问题解答”。
拆卸
- 打开左前车门，降下前车窗。
- 将驾驶位座椅向后移动。
- 拆下左侧 A 柱饰板遮阳板边框。请参阅 饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）
-
拆下将左侧 A 柱上饰板固定到车辆的螺栓（2 个）。
提示： 推荐使用以下工具：
- 13 毫米套筒
-
拆下将左侧 A 柱上饰板固定到车辆的螺钉。
提示： 推荐使用以下工具：
- 20 毫米套筒
-
拆下并弃用将左侧 A 柱上饰板固定到车辆的螺母。
提示： 推荐使用以下工具：
- 10 毫米套筒
-
松开将左侧 A 柱上饰板固定到 A 柱的卡子（6 个），然后将饰板置于一旁，以便接触顶篷。
-
拆下将顶篷左前部固定到车辆的螺钉。
2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：- 梅花 T20 套筒
- 打开右前车门。
- 重复第2步至第8步，完成车辆右侧相关操作。
-

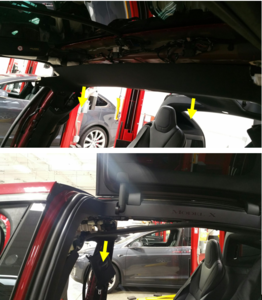

松开将顶篷前部固定到车身的卡子（4 个），然后从车身上松开顶篷前边缘。
-

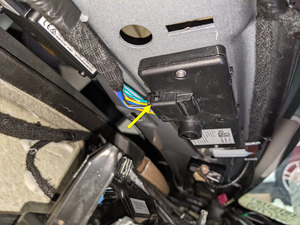

断开车身安全控制器模块电气连接器。
-

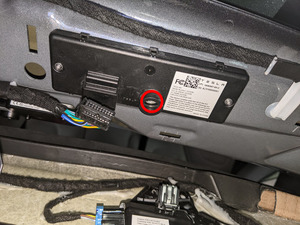

拆下将车身安全控制器模块固定到车辆的螺栓。9 Nm (6.6 lbs-ft)注此螺栓固定在控制器外壳内侧，不可拆卸。提示： 推荐使用以下工具：
- 梅花 T30 套筒
-

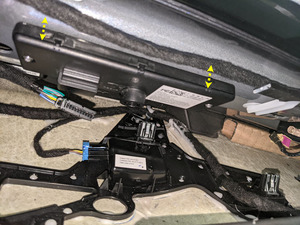

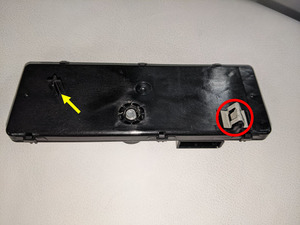

松开车身安全控制器模块固定到车辆的卡子和导销，然后将模块从车辆上拆下。
安装
-
将车身安全控制器模块放置到车辆上，然后紧固将模块固定到车辆的卡子和导销。
-
安装将车身安全控制器模块固定到车辆的螺栓。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T30 套筒
-
连接车身安全控制器模块电气连接器。
-
紧固将顶篷前部固定到车身的卡子（4 个）。
-
安装将顶篷左前部固定到车辆的螺钉。2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
-
将左侧 A 柱上饰板放置在 A 柱上，然后紧固将饰板固定到车辆的卡子（6 个）。
注将固定销对齐仪表板分总成后装入。注将饰板旋转到位，使其与卡子完全接合。
-
安装新的螺母，将左侧 A 柱上饰板固定到车辆上。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
安装将左侧 A 柱上饰板固定到车辆的螺钉。2.5 Nm (1.8 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
-
安装将左侧 A 柱上饰板固定到车辆的螺栓（2 个）。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米套筒
- 安装左侧 A 柱饰板遮阳板边框。请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
- 将副驾位座椅移回原位。
- 关闭右前车门。
- 重复第5步至第11步，完成车辆右侧相关操作。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。
- 在 Toolbox 中，点击Actions选项卡，然后搜索 "Service-Redeploy"。
-
点击SERVICE CAN REDEPLOY，点击Run，然后等待例行程序完成。
注完成后，点击右上角的 "X" 关闭窗口。注例行程序会提示成功完成，但后台会继续更新。注UI 界面将显示更新进度。
-
点击中央显示器上的时钟，或点击 "Software" 选项卡，然后点击Install Now，以开始固件更新。
注选择 "Install Now"。轻触倒计时器，直到倒计时显示为 0。检查中央显示器，确保已成功安装固件包。
-
固件重新部署完成后，请确认中央显示器上是否显示发行说明。
注如果重新部署失败，UI 界面上可能显示错误消息。
- 点击Actions选项卡，然后搜索 "VCSEC"。
- 对于运行固件版本为 2023.44 到 2024.8（不含）的车辆，选择PROC_VCSEC_X_SET-ROOT-KEY-TO-ALL-REGIONSvia Toolbox: (link)，点击Run，然后等待例行程序完成。
- 选择PROC_VCSEC_X_POST-REPLACEMENT-PROCEDUREvia Toolbox: (link)via Service Mode: Low Voltage ➜ Keys ➜ VCSEC Post Replacementvia Service Mode Plus: LowVoltage ➜ VCSEC Post Replacement ➜ VCSEC Post Replacement Procedure，点击Run，然后等待例行程序完成。
- 选择PROC_VCSEC_C_PAIR-NFC-CARD-V2via Toolbox: (link)via Service Mode: Low Voltage ➜ Keys ➜ Pair Key，然后点击Run。
-

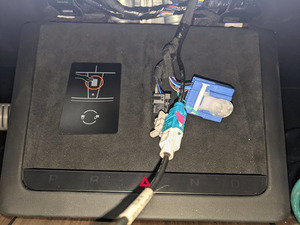

将近场通信 (NFC) 卡放在中控台手机托盘上。
-
输入要与车辆配对的钥匙数量，点击Run Network，然后等待例行程序完成。
注可以对单个或多个钥匙进行配置。注完成后，点击右上角的 "X" 关闭窗口。
-
检查已配置近场通信 (NFC) 钥匙是否工作。

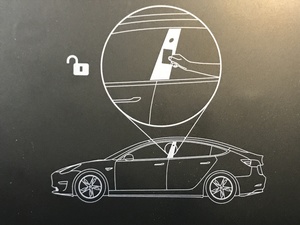

注叩击驾驶位侧外部 B 柱区锁定/解锁车辆；叩击中控台手机托盘以启动车辆。
- 断开 Toolbox 3，然后将笔记本电脑从车上取出。
- 升起前车窗，关闭左前车门。
- 通知客户，新的车身安全控制器将无法识别任何以前配对的手机钥匙。如果客户曾使用过手机钥匙功能，则必须删除原手机钥匙，然后与车辆重新配对。有关说明，请参阅“车主手册”和 DIY 网页。
