传感器 - HVAC - 挡风玻璃（拆卸和更换）
校正代码
10206002 0.24
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 拆下摄像头下盖。请参阅 摄像头盖 - 下部（拆卸和更换）。
- 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。
- 拆下摄像头上盖。请参阅 上盖 - 后视镜（拆卸和更换）。
-

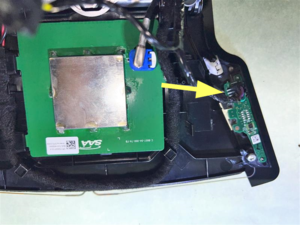

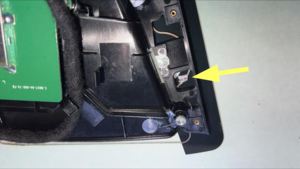

断开风挡玻璃暖通空调 (HVAC) 传感器电气连接器。
-

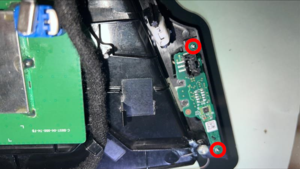

拆下并丢掉用于将风挡玻璃暖通空调 (HVAC) 传感器固定到风挡玻璃支架上的螺钉（2 个）。
注PH00 十字螺丝刀。扭矩为 0.12 Nm。警告紧固件很小。注意不要掉落或放错位置。确保使用正确的十字螺丝刀。螺丝刀过大会导致螺钉滑丝。
-

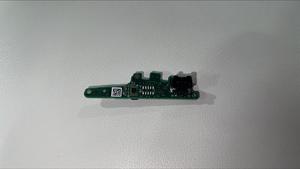

将风挡玻璃 HVAC 传感器从风挡玻璃支架上拆下。
注使用袖珍螺丝刀轻轻撬动传感器，将泡沫从胶带上松开。
安装
-

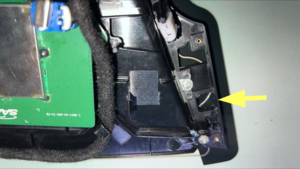

清洁将要安装新的风挡玻璃 HVAC 传感器泡沫垫的区域。
注风干 1 分钟后再继续操作。
-
将风挡玻璃暖通空调 (HVAC) 传感器安装到风挡玻璃支架上。
警告尝试安装风挡玻璃前，请先确保风挡玻璃已经完全干透。如果风挡玻璃是湿的，泡沫垫将无法粘上。注安装之前，请确保已将蓝色胶带从泡沫垫上撕掉。注确保印刷电路板 (PCB) 上的孔对准塑料定位销。
-
安装新的螺钉（2 个），将风挡玻璃暖通空调 (HVAC) 传感器固定到风挡玻璃支架上。
警告确保紧固件不要拧得过紧，因为它们很脆弱，容易滑丝。注PH00 十字螺丝刀。扭矩为 0.12 Nm。注安装新的螺钉。
-
连接风挡玻璃暖通空调 (HVAC) 传感器电气连接器。
- 安装摄像头上盖。请参阅 上盖 - 后视镜（拆卸和更换）。
- 安装后视镜。请参阅 镜 - 后视（拆卸和更换）。
- 安装摄像头下盖。请参阅 摄像头盖 - 下部（拆卸和更换）。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox 3（连接和断开）。
-

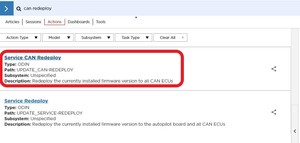

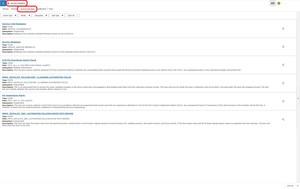

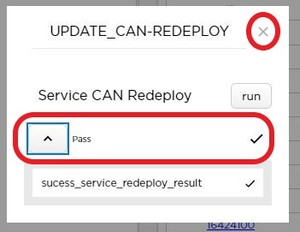

在 Toolbox 中，点击 Actions 选项，然后搜索 "Service-Redeploy"。
-

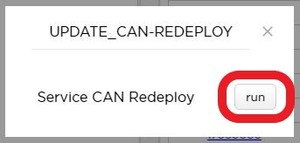

点击 SERVICE CAN REDEPLOY，然后点击 Run。等待例行程序完成。

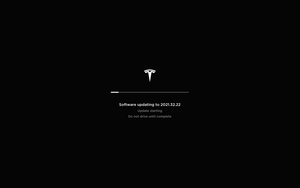

注完成后，点击窗口右上角的 "X" 关闭。注例行程序会提示成功完成，但后台会继续更新。用户界面 (UI) 会显示更新进度。
- 断开笔记本电脑与车辆的连接。请参阅 Toolbox 3（连接和断开）
