电子控制单元 (ECU) - 充电接口（拆卸和更换）
校正代码
44015002 0.48
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 9 月 18 日：优化了整个程序，使其更高效。
拆卸
- 打开 LH 前车门，降下两个前车窗。
- 将左前座椅前移。
- 打开左侧鹰翼门。
- 仅适用于 6/7 座车辆：将 LH 单座椅前移。
- 拆下 LH C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 仅适用于 6/7 座车辆：放倒 LH 第三排座椅靠背。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 拆卸左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
-

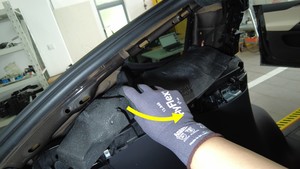

拆下 LH C 柱 NVH 泡沫。
警告小心不要损坏 NVH 泡沫。
-

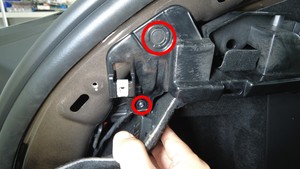

松开将充电接口手动分离拉索连接到 LH C 柱中部支架的夹子。
-

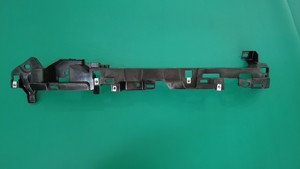

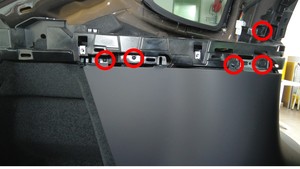

拆下将 LH C 柱中部支架固定到车辆的螺钉 (x4) 和推拉式夹 (x3)，然后将支架从车上拆下。
提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 4 英寸加长件
- 卡子撬具
- 无绳棘轮/冲击钻
- 1/4 英寸通用接头
-

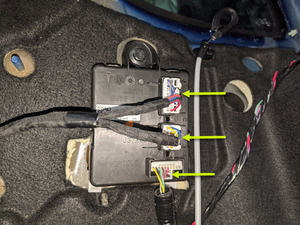

从充电接口电子控制单元 (ECU) 断开线束连接器 (x3)。
-

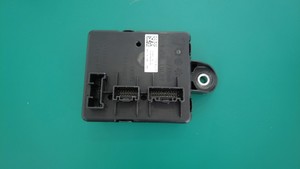

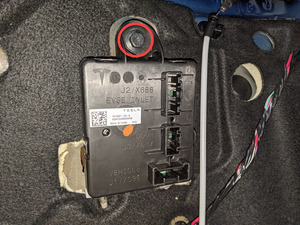

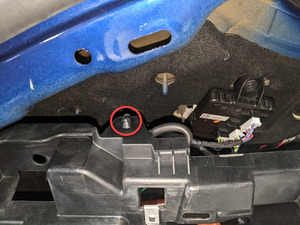

拆下将充电接口电子控制单元 (ECU) 固定在车辆上的螺栓，将电子控制单元 (ECU) 向上滑动以松开夹子，然后将电子控制单元 (ECU) 从车辆上拆下。
提示：
- 回旋头棘轮/回旋头扭矩扳手
- 10 毫米套筒
安装
-
将充电接口电子控制单元 (ECU) 放入车辆，向下滑动电子控制单元 (ECU) 以固定夹子，然后安装将电子控制单元 (ECU) 固定在车辆上的螺栓。
4 Nm (2.9 lbs-ft)提示：- 回旋头棘轮/回旋头扭矩扳手
- 10 毫米套筒
- 1/4 英寸内六角扭矩扳手 - 1060071-00-A
- 1/4 英寸通用接头
-
将线束连接器（3 个）连接到充电接口电子控制单元 (ECU)。
警告安装新的电子控制单元 (ECU) 后，按以下步骤所述，立即开始重新安装软件，因为延迟可能会导致低压电池过度耗电。
- 连接低压电源。请参阅低压电源（断开和连接）。
-
松开将维修面板固定到仪表板的锁片 (x2) 和定位销 (x4)。
注松开顶部锁片，然后将面板向后滑动。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。
- 点击 Actions 选项，然后搜索 "Service-Redeploy"。
-
点击 SERVICE CAN REDEPLOY，然后点击 Run，等待例程完成。
注完成后，立即点击窗口右上角的 “X” 关闭页面。注该例程将指示成功完成，但更新仍会在后台继续运行。注用户界面将显示更新进度。
- 断开 Toolbox 3，然后从车上拆下笔记本电脑。
-
将维修面板放置到仪表板中，然后固定将维修面板固定到仪表板的锁片 (x2) 和定位销 (x4)。
注向前滑动以接合定位销，然后将锁片向上固定到仪表板上。
-
安装将 LH C 柱中部支架固定到车辆的螺钉 (x4) 和推拉式夹 (x3)。
提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 4 英寸加长件
- 1/4 英寸内六角扭矩扳手 - 1060071-00-A
- 无绳棘轮/冲击钻
- 1/4 英寸通用接头
-
固定将充电接口手动分离拉索固定到 LH C 柱中部支架的夹子。
- 安装 LH C 柱 NVH 泡沫。
- 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 仅适用于 6/7 座车辆：将 LH 单座椅移回原位。
-
按住 LH 和 RH B 柱上部按钮，以手动校准两个鹰翼门。
注必须校准并关闭这些车门，才能使固件通过。
- 将 LH 前座椅移回原位。
- 确认车辆充电系统工作正常。
- 升起两个前车窗，关闭 LH 前车门。
