拉索 - 靠背倾角调节 - 第二排 - RH（七座）（拆卸和更换）

校正代码 13052602 1.50 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 将右侧第二排座椅总成从车上拆下。请参阅座椅总成 - 第二排 - RH（七座）（拆卸和更换）。

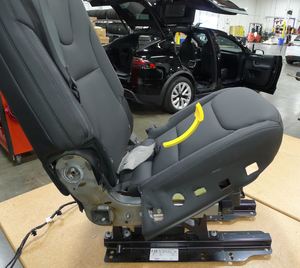

  2. 将右侧第二排座椅靠背折叠到垂直位置。
  3. 拆下右侧第二排座椅靠背倾角调节杆。请参阅杆 - 靠背倾角调节 - 第二排 - LH（拆卸和更换）。
  4. 拆下右侧第二排座椅靠背倾角盖板。请参阅盖板 - 靠背倾角调节 - 第二排 - LH（拆卸和更换）。

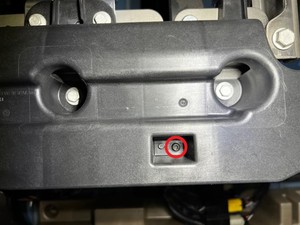

  5. 拆下并丢弃将右侧第二排座椅安全带固定到座椅总成上的螺栓，然后将锁扣从座椅总成上拆下。
    45 Nm (33.2 lbs-ft)
    提示： 推荐使用以下工具：
    • T50 套筒

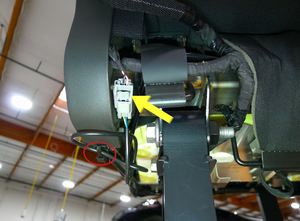

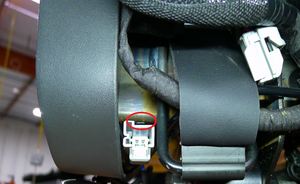

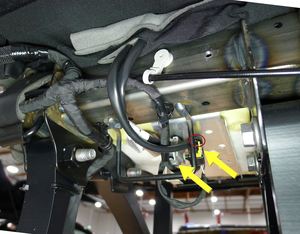

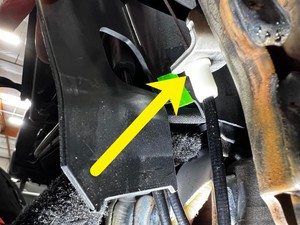

  6. 断开右侧第二排座椅安全带锁扣线束连接器，然后松开将连接器和线束固定到座椅总成上的卡子（2 个）。

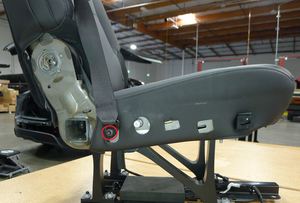

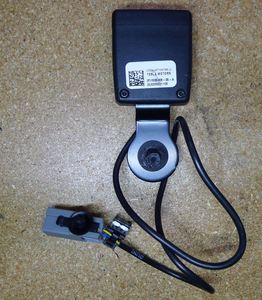

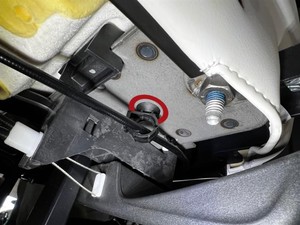

  7. 拆下将右侧第二排座椅安全带锁扣固定到座椅总成上的螺栓，然后将锁扣从座椅总成上拆下。
    45 Nm (33.2 lbs-ft)
    提示： 推荐使用以下工具：
    • T50 套筒

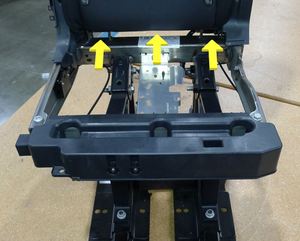

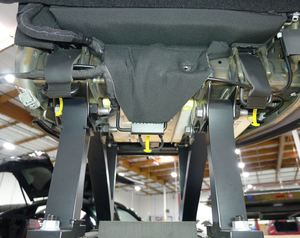

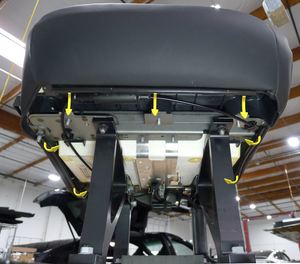

  8. 松开将右侧第二排座椅座垫饰板固定到座椅支架总成上的 J 型夹（6 个），然后从支架上松开饰板。

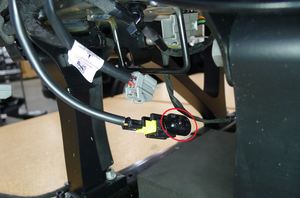

  9. 断开右侧第二排座椅加热器和安全带提醒电气连接器，然后松开将线束固定到总成上的卡子。

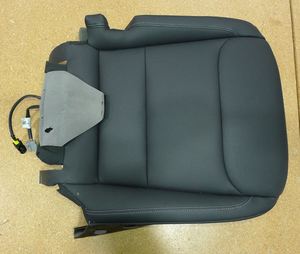

  10. 从座椅总成上拆下右侧第二排座椅座垫分总成。
    Informational PurposesAn informational icon, calling your attention
    注
    将线束和拉紧板翻盖移动到座椅靠背下面。

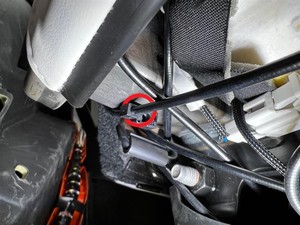

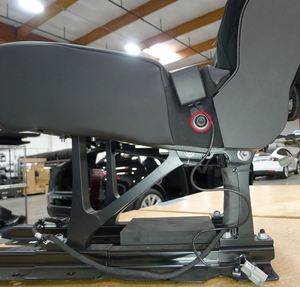

  11. 从右侧电缆支座上松开靠背倾角调节器执行机构分离拉索。

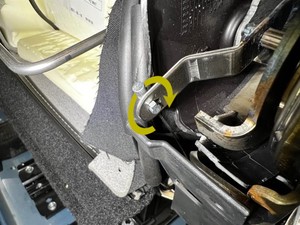

  12. 将右侧铰链杆旋转 90 度，对齐锁片，然后将靠背倾角调节器执行机构分离拉索拉离铰链杆，以松开靠背倾角调节器执行机构分离拉索。
  13. 拆下将分离器盒固定到右侧第二排座椅总成上的螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • T20 套筒

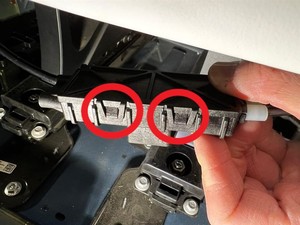

  14. 切断电缆扎带，然后松开锁片（2 个），打开分离器盒，以操作靠背倾角调节器执行机构分离拉索。

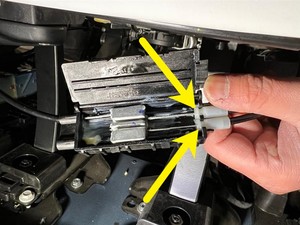

  15. 从分离器盒上松开靠背倾角调节器执行机构分离拉索（2 条）。

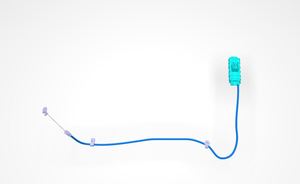

  16. 松开将右侧第二排倾角调节器拉索固定到座椅总成的卡子（2 个），然后从座椅总成上拆下拉索总成。

安装

  1. 将右侧第二排倾角调节器拉索放置到座椅总成上，然后固定将拉索总成固定到座椅总成的卡子（2 个）。
  2. 将靠背倾角调节器执行机构分离拉索连接到分离器盒上。
    Informational PurposesAn informational icon, calling your attention
    注
    靠背倾角调节器执行机构分离拉索采用银色电缆。

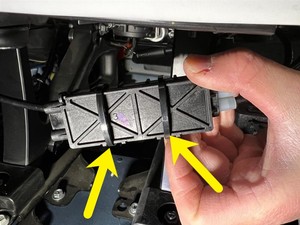

  3. 通过紧固锁片（2 个）关闭分离器盒，然后用扎带（2 个）将分离器盒固定好。
    Informational PurposesAn informational icon, calling your attention
    注
    减掉多余的扎带头。
  4. 安装将分离器盒固定到右侧第二排座椅总成上的螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • T20 套筒
  5. 按住右侧铰链杆，使电缆到达孔位，插入电缆端，然后旋转 90 度固定。
  6. 将右侧电缆夹固定到座椅框架。
  7. 将右侧第二排座椅座垫放置到座椅总成上。
    Informational PurposesAn informational icon, calling your attention
    注
    将线束和拉紧板翻盖移动到座椅靠背下面。
  8. 紧固用于将座椅线束固定到右侧第二排座椅总成上的卡子，然后连接加热器和安全带提醒电气连接器。
  9. 紧固用于将右侧第二排座椅座垫饰板连接到座椅支架总成上的 J 型夹（6 个）。

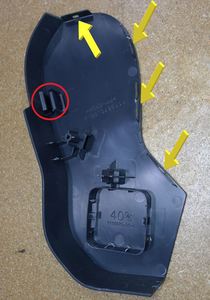

  10. 将右侧第二排座椅内侧铰链盖板上部锁片滑动到座椅框架上，然后紧固用于将盖子固定到座椅总成上的卡子和锁片（4 个）。
  11. 将右侧第二排座椅安全带锁扣放置到座椅总成上，然后安装新的螺栓，将锁扣固定到总成上。
    45 Nm (33.2 lbs-ft)
    提示： 推荐使用以下工具：
    • T50 套筒
  12. 紧固用于将右侧第二排座椅安全带锁扣连接器和线束固定到座椅总成上的卡子（2 个），然后连接安全带锁扣连接器。
  13. 将右侧第二排座椅安全带放置到座椅总成上，然后安装新的螺栓，将安全带固定到总成上。
    45 Nm (33.2 lbs-ft)
    提示： 推荐使用以下工具：
    • T50 套筒
  14. 安装右侧第二排座椅靠背倾角盖板。请参阅盖板 - 靠背倾角调节 - 第二排 - LH（拆卸和更换）。
  15. 安装右侧第二排座椅靠背倾角调节杆。请参阅杆 - 靠背倾角调节 - 第二排 - LH（拆卸和更换）。
  16. 放倒第二排右侧座椅靠背。
  17. 安装第二排右侧座椅总成。请参阅座椅总成 - 第二排 - RH（七座）（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    安装后，无需重置软件。
