车门玻璃 - 后 - LH（拆卸和更换）

校正代码 11500302 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

2023 年 5 月 24 日：添加了清洁说明以防止玻璃损坏。

拆卸

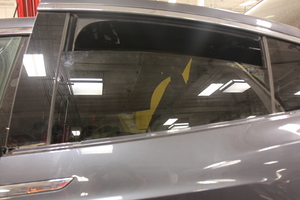

降下左后车窗。
将左后车门部分打开。

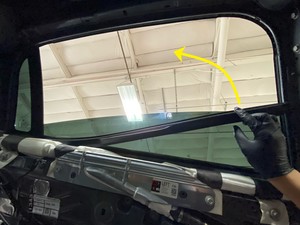

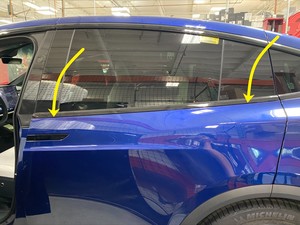

拆下左后车门外部装饰条。

注
从后侧边缘开始，缓慢且均速地边向上提边卷起装饰条。

警告
请小心操作，切勿折弯或损坏部件。
打开左侧鹰翼门。
拆下左侧后车门饰板下部装饰件。请参阅饰条 - 下部 - 车门饰板 - 后 - LH（拆卸和更换）。
拆下左侧后车门装饰饰件。请参阅装饰 - 饰板 - 后车门 - LH（拆卸和更换）。
拆下左侧后车门饰板。请参阅面板 - 车门饰板 - 后 - LH（拆卸和更换）。
将左侧鹰翼门提升到舒适的作业高度。
拆下前备箱后挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
断开低压电源。请参阅低压电源（断开和连接）。

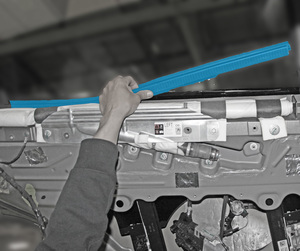

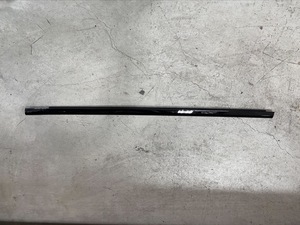

拆下左后车门内侧密封条。
松开橙色锁片，然后断开左侧鹰翼门安全气囊电气连接器。
拆下用于将左侧后车门封闭板固定到左侧后车门的螺钉（10 个）。
1.8 Nm (1.3 lbs-ft)
注
推荐使用以下工具：

梅花 T25 套筒
拆下用于将左侧后车窗电机固定到左侧后车门封闭板上的螺钉（3 个）。
1.8 Nm (1.3 lbs-ft)
注
推荐使用以下工具：

梅花 T30 套筒
松开用于将左侧后车门封闭板固定到左侧后车门上的锁片（2 个），从车门上拉开封闭板，然后向上移动车窗电机，将其松开。
松开黑色锁片，然后断开左侧鹰翼门保护电子控制单元 (ECU)。
断开左侧鹰翼门模块上的电气连接器（2 个）。
松开用于将各线束和连接器固定到左侧后车门封闭板上的卡子（7 个）。
松开卡子，然后通过左侧后车门封闭板连接好车门分离拉索。

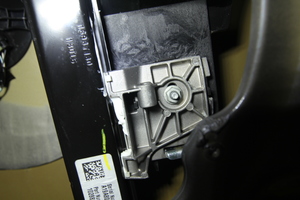

松开将车窗前部固定到升降器上的螺母。
9 Nm (6.6 lbs-ft)
注
无需完全拆下螺母。如果需要，可以重新给车辆通电，然后使用车窗开关工具移动升降器，腾出空间以够到螺母。
提示：推荐使用以下工具：
- 10 毫米套筒
部分关闭左后车门。

注
请勿锁上车门。

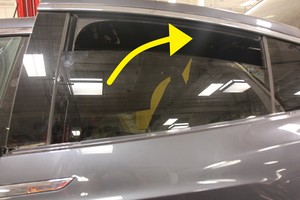

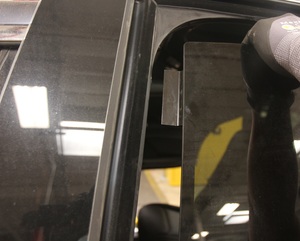

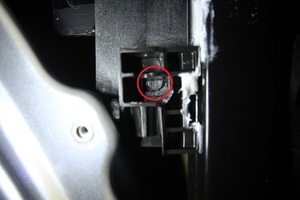

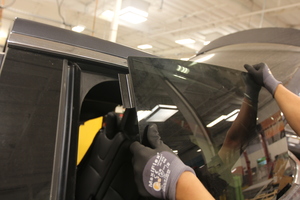

在助手的帮助下，松开用于将左后车门玻璃后部固定到升降器上的卡子，然后将玻璃从车辆上取下。

注
请从车辆外部开始操作。将车窗前部向车辆后部方向拉，然后将车窗从车门上提起并取下。
