漏斗 - 排放 - HVAC(拆卸和更换)

校正代码 18103612 5.04 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下暖通空调 (HVAC) 总成。请参阅 HVAC 总成(拆卸和更换)。

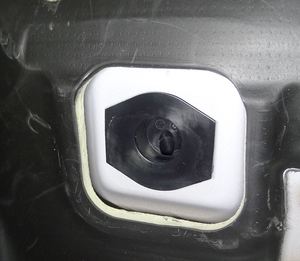

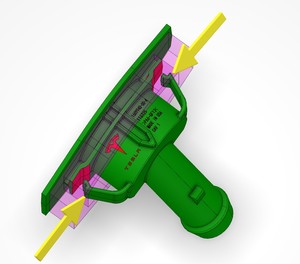

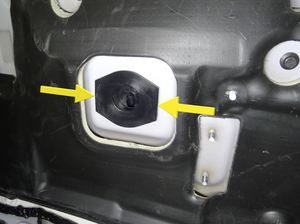

  2. 松开将暖通空调 (HVAC) 排水漏斗连接到隔板的锁片(2 个),然后从隔板上拆下漏斗。
    提示: 推荐使用以下工具:
    • 塑料饰板工具

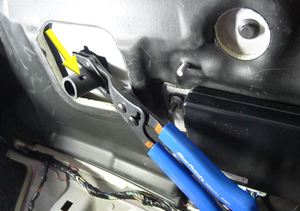

  3. 将暖通空调 (HVAC) 排水漏斗和排水软管拉入座舱,然后在排水软管上安装软管夹钳以固定到位。
    提示: 推荐使用以下工具:
    • 软管夹钳

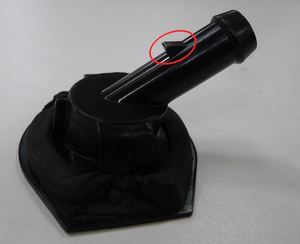

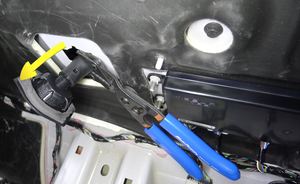

  4. 松开将暖通空调 (HVAC) 排水漏斗连接到排水软管的定位销,然后从车辆上拆下漏斗。
    提示: 推荐使用以下工具:
    • 塑料饰板工具

安装

  1. 将暖通空调 (HVAC) 排水漏斗放到车辆上,然后安装将漏斗连接到排水软管的定位销。
    Informational PurposesAn informational icon, calling your attention
    注
    确保定位销与排水软管中的切口完全接合。
  2. 从排水软管上拆下软管夹钳。

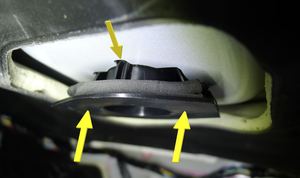

  3. 安装将暖通空调 (HVAC) 排水漏斗连接到隔板的锁片(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注
    将漏斗定位销与隔板上的切口对齐。确保两个锁片都锁定在隔板上。
  4. 安装暖通空调 (HVAC) 总成。请参阅 HVAC 总成(拆卸和更换)。
