线束 - 仪表板（拆卸和更换）

校正代码 17100602 2.46 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

2023年9月25日：纠正了“拆卸和安装”章节所给出的触摸屏拆卸链接。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

打开所有四个车门。
降下左前和右前车窗。
拆卸中控台总成。请参阅中控台总成 - 第一排（拆卸和安装）。
拆卸仪表板左右端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
拆卸左右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
拆卸左侧仪表板左中饰板。请参阅饰板 - 中间 - 仪表板 - LH（拆卸和更换）。
拆卸驾驶位膝部气囊。不过，从仪表板拆下膝部气囊总成后，不要将部件从膝部气囊总成上拆下。请参阅膝部气囊 - 驾驶位（拆卸和更换）。
拆卸左侧遮阳板挡板 A 柱饰板。请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
拆卸左侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
将转向柱移至最后部，压至最底部。
拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
断开低压电源。请参阅低压电源（断开和连接）。
拆卸右前门槛饰板。请参阅饰板 - 门槛板 - 前 - LH（拆卸和更换）。
拆卸右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。

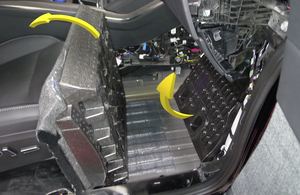

将右前驾驶室地毯折叠到一旁，以便检修。

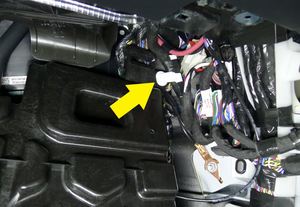

松开将电气线束固定到右侧脚踏板的卡子。

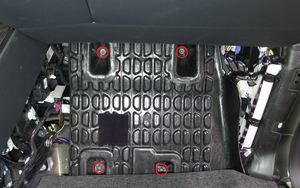

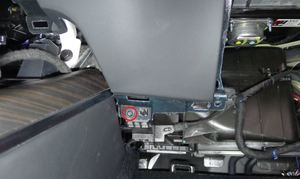

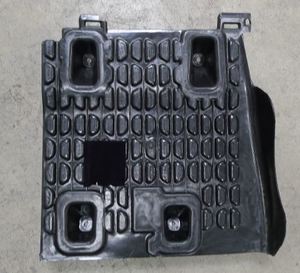

拆卸将右侧脚踏板固定到车身的螺栓（2 个）和螺母（2 个）。
5 Nm (3.7 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
从车辆上拆下右侧脚踏板。

注

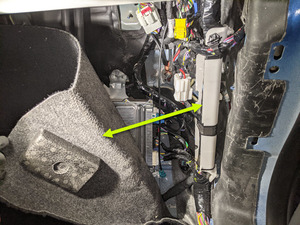

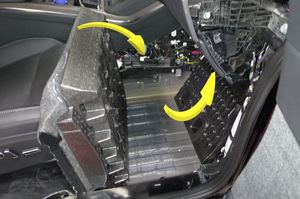

将右侧主支撑地毯向上折叠，然后旋转脚踏板，将其从车上拆下。
拆卸右侧遮阳板挡板 A 柱饰板。请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
拆卸右侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
从中控台上拆下仪表板维修面板总成。不过，不要从维修面板上拆下驾驶室温度传感器风扇。请参阅维修面板 - 仪表板（拆卸和更换）。
拆卸触摸屏。请参阅触摸屏 (HW3)（拆卸和更换）或GUID-8E7CCEAA-71CB-4A15-AEF5-723A903E7A30.html。
松开将仪表板封闭板固定到仪表板的锁片（4 个），然后从仪表板上拆下封闭板。
拆卸右侧仪表板中间饰板。请参阅饰板 - 中间 - 仪表板 - RH（拆卸和更换）。
拆卸仪表板主饰板。请参阅内饰 - 仪表板 - 主（拆卸和更换）。
拆卸副驾位膝部气囊总成。不过，从仪表板拆下膝部气囊总成后，不要将部件从膝部气囊总成上拆下。请参阅膝部气囊 - 副驾位（拆卸和更换）。
拆卸手套箱。请参阅手套箱（拆卸和更换）。
拆卸副驾位仪表板通风管。请参阅风管 - 仪表板 - 副驾位（拆卸和更换）。

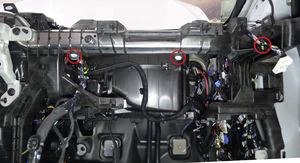

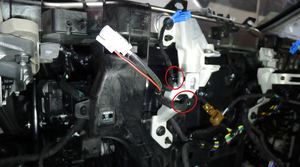

拆卸用于固定仪表板支架横梁的螺栓（2 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒

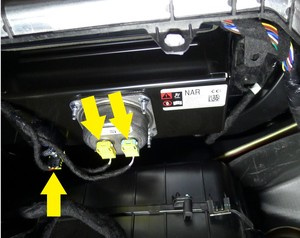

断开副驾位安全气囊电气连接器（3 个）。

注

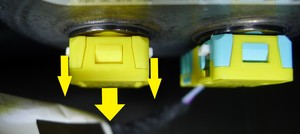

同时拉下弹簧锁，松开安全气囊电气连接器。
拆卸仪表板右下方螺钉（3 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T20 批头
拆卸仪表板中下方螺钉（6 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T20 批头

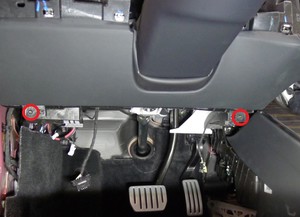

拆卸仪表板左下方螺钉（3 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T20 批头
松开仪表板电气线束夹，然后断开电气连接器。
松开仪表板饰板电气线束，然后断开电气连接器。
将下部仪表板总成置于远离仪表板分总成的位置。

注

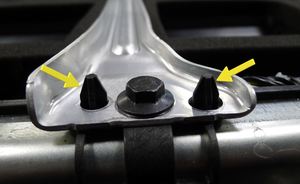

定位销（6 个）。

注
尽可能向后移动顶部边缘，但请勿对总成施加过大的压力。
松开仪表板接地线束夹，然后拆下接地线束螺栓。
9 Nm (6.6 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
注

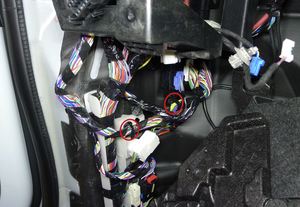

注意线束排布于触摸屏右侧支架后方。
在协助下上拆下仪表板分总成。

注

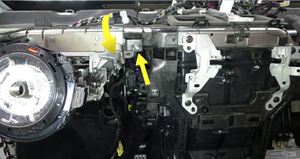

向后滑动仪表板分总成，然后将其向上抬离仪表板支架。

注
确保气流通风口和副驾位气囊与下部仪表板总成无接触。

注
将仪表板分总成从从右前车门上拆下。
拆卸驾驶位仪表板通风管。请参阅风管 - 仪表板 - 驾驶位（拆卸和更换）。
拆卸驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
拆卸 Yoke 方向盘/方向盘。请参阅Yoke 方向盘/方向盘（拆卸和更换）。
拆卸转向柱上部护罩。请参阅护罩 - 上部 - 转向柱（拆卸和更换）。
拆卸转向柱下部护罩。请参阅护罩 - 下部 - 转向柱（拆卸和更换）。
拆卸下部仪表板。请参阅仪表板 - 下（拆卸和更换）。

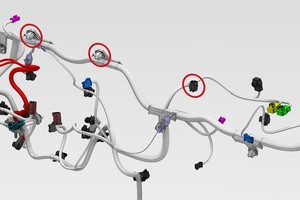

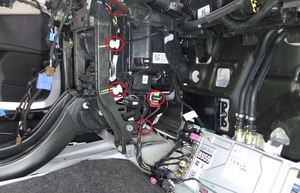

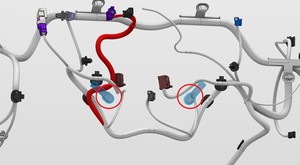

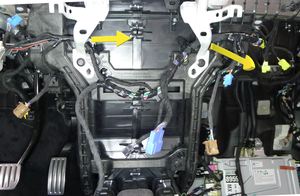

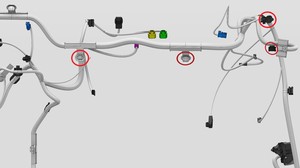

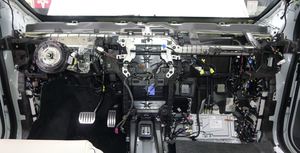

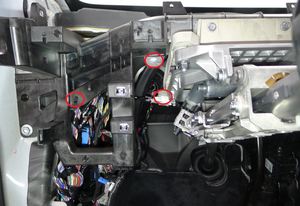

松开将仪表板电气线束固定到触摸屏左右支架的卡子（4 个）。

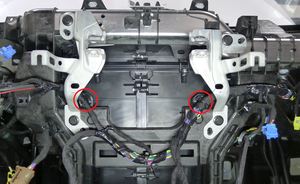

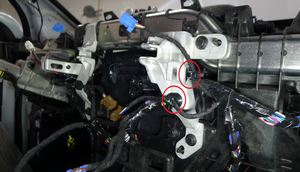

松开将仪表板电气线束固定到仪表板支架中央的卡子（2 个）。

注
松开卡子后，将两个触摸屏支架后的仪表板电气线束移动到副驾位脚部空间。

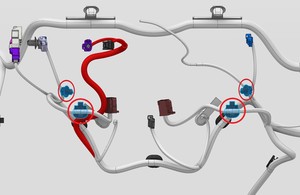

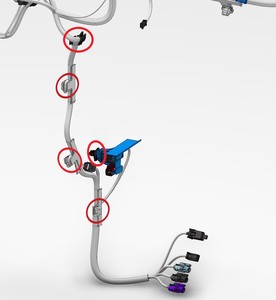

松开将仪表板电气线束固定到仪表板支架右侧的卡子（4 个）。

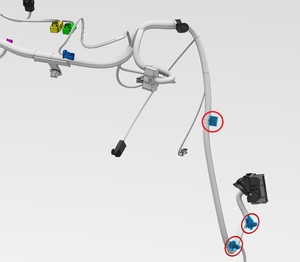

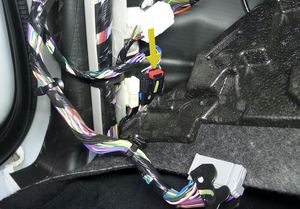

松开将仪表板电气线束固定到右侧车身控制器处 J12 x055 前围板连接器的卡子（3 个），然后断开电气连接器。

注
解锁电气连接器并将其拆下。

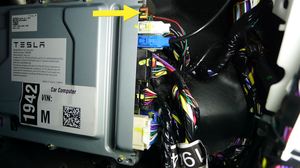

断开车载电脑游戏面板顶部右侧的 X873 仪表板电气线束连接器。

注
拆卸电气连接器前应先解锁。

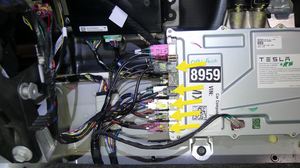

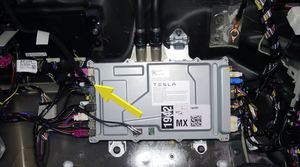

断开车载电脑电气连接器。

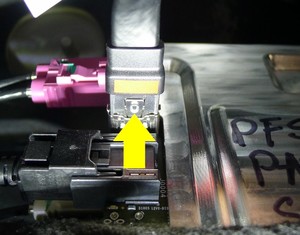

警告

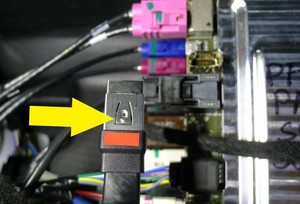

将电气连接器从插座拉出前，应先按下其下侧的锁。否则可能导致印刷电路板总成 (PCBA) 损坏。
断开车载电脑左侧的仪表板电气线束连接器（5 个）。

注
拆卸电气连接器前应先解锁。

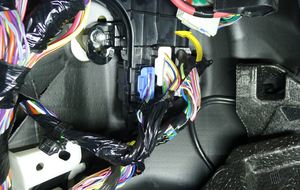

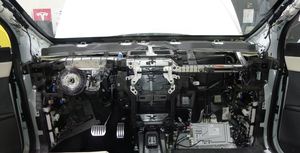

松开将仪表板电气线束固定到仪表板支架下部中心的卡子（5 个）。
松开将手套箱 USB 线固定到仪表板支架的卡子（3 个）。

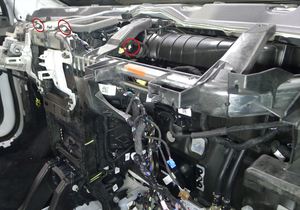

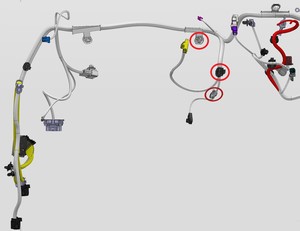

松开将仪表板电气线束固定到仪表板支架上部中心的卡子（3 个）。
松开将仪表板电气线束固定到仪表板支架左侧中心的卡子（3 个）。

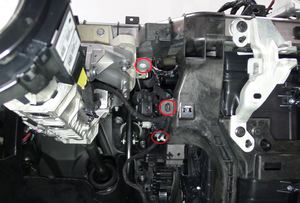

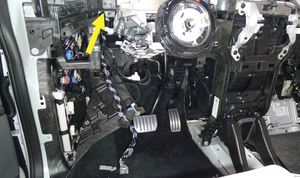

断开转向柱控制模块电气连接器。

注

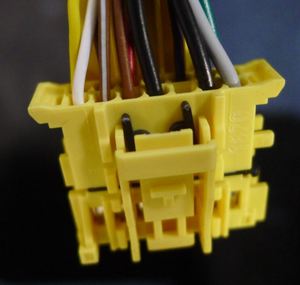

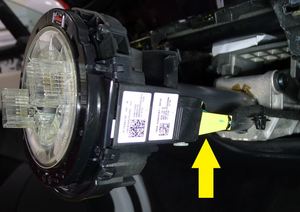

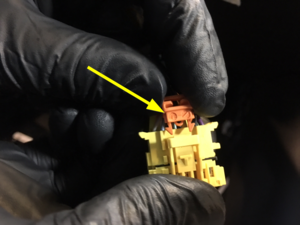

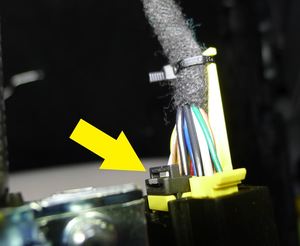

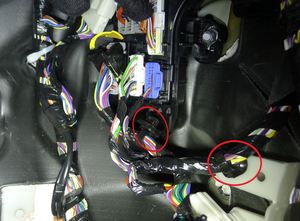

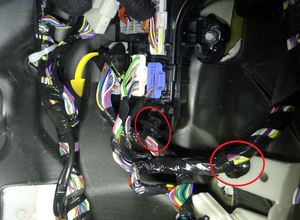

拆卸电气连接器上的固定夹，松开电气连接器，然后拆下电气连接器上剩余的已损坏卡子。

注
拆卸并弃置固定夹。

注

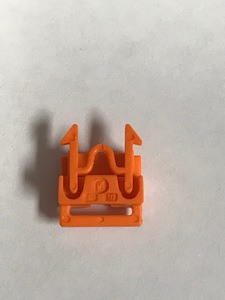

原装固定夹是黑色的；更换后的固定夹是橙色的。

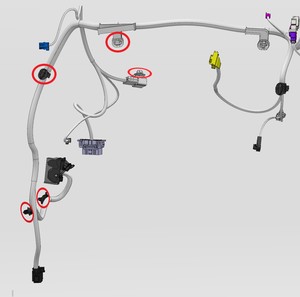

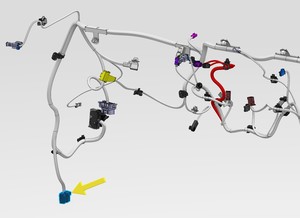

松开将仪表板电气线束固定到左侧车身控制器处 J12 x035 前围板连接器的卡子（5 个），然后断开电气连接器。

注
解锁电气连接器并将其拆下。

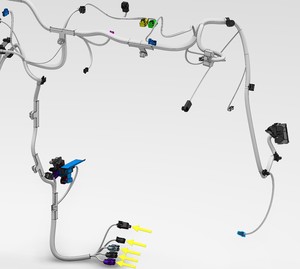

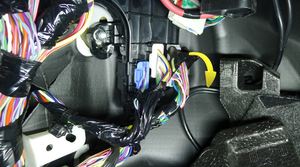

断开 x947F 仪表板电气线束连接器。

注
拆卸前需松开锁片。

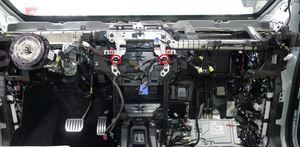

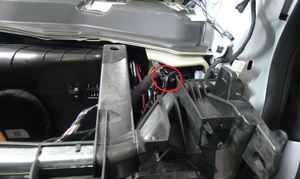

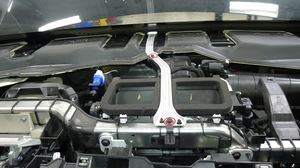

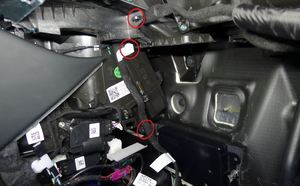

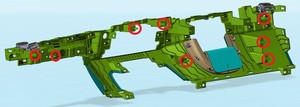

拆卸连接仪表板前围连杆的螺栓（2 个）。
6 Nm (4.4 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
注

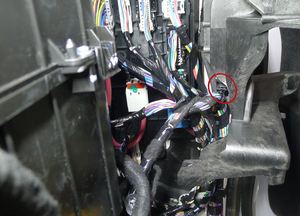

仅需拆卸仪表板支架和 HVAC 总成处的螺栓。

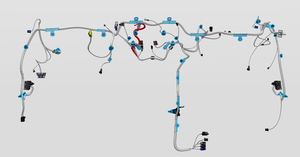

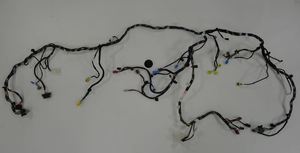

从车上拆下仪表板电气线束。

注

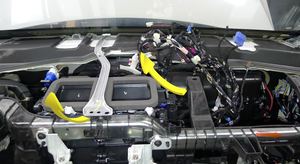

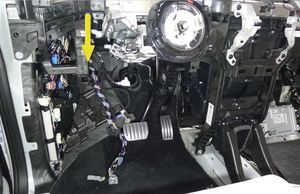

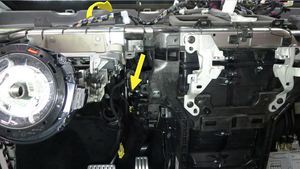

将右侧线束移动到仪表板前围连杆下方，然后将左侧线束向上移动至转向柱上方。

安装

将仪表板线束安装到车辆上。

注

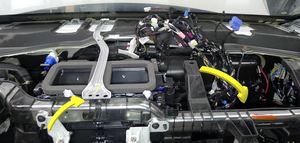

将仪表板前围连杆下方的右侧线束移动到副驾位脚步空间，然后将转向柱上方左侧线束移动到驾驶位脚部空间。
安装连接仪表板前围连杆的螺栓（2 个）。
6 Nm (4.4 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
注
定位销（2 个）
紧固将仪表板线束固定到左侧车身控制器处 J12 x035 前围板连接器的卡子（5 个），然后连接电气连接器。
连接 x947F 仪表板线束电气连接器。

注
安装后固定锁片。
连接转向柱控制模块电气连接器。

注
将新的橙色固定夹安装到电气连接器上，然后安装转向柱控制模块连接器。执行推拉推测试，确保连接器正确就位。
紧固将仪表板线束固定到仪表板支架左侧中心的卡子（3 个）。
紧固将仪表板线束固定到仪表板支架上部中心的卡子（3 个）。
紧固将仪表板线束固定到仪表板支架下部中心的卡子（5 个）。
紧固将手套箱 USB 电缆固定到仪表板支架的卡子（3 个）。
连接车载电脑左侧的仪表板线束电气连接器（5 个）。
连接车载电脑电气连接器。

注
确认连接器锁止于插座中。
紧固将仪表板线束固定到仪表板支架右侧的卡子（4 个）。
紧固将仪表板线束固定到右侧车身控制器处 J12 x055 前围板连接器的卡子（3 个），然后连接电气连接器。
连接车载电脑顶部右侧的 x873 仪表板线束连接器。
紧固将仪表板线束固定到仪表板支架中心的卡子（2 个）。

注
整理两个触摸屏支架后的仪表板线束。
紧固将仪表板线束固定到触摸屏左右支架的卡子（4 个）。
紧固锁片（8 个），然后安装用于固定下部仪表板的螺钉（3 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T20 批头
注
仅需固定总成底部的螺钉。其余螺钉稍后紧固。
安装转向柱下部护罩。请参阅护罩 - 下部 - 转向柱（拆卸和更换）。
安装转向柱上部护罩。请参阅护罩 - 上部 - 转向柱（拆卸和更换）。
安装驾驶位仪表板通风管。请参阅风管 - 仪表板 - 驾驶位（拆卸和更换）。
在协助下，安装仪表板分总成。

注
将仪表板分总成到车辆上。

注
确保副驾位气囊和驾驶位通风口总成与下部仪表板总成之间有间隙。

注
将仪表板分总成定位销插入前围板插槽。
安装用于固定仪表板接地线束的螺栓。
3.5 Nm (2.6 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
注
卡子（1 个）。

注
在触摸屏右侧支架后布线。
连接仪表板饰板线束电气连接器。

注
卡子（1 个）
连接仪表板线束电气连接器。
将下部仪表板总成放入仪表板分总成。
安装仪表板左下方螺钉（3 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T20 批头
安装仪表板中下方螺钉（6 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T20 批头
安装仪表板右下方螺钉（3 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 梅花 T20 批头
安装仪表板主饰板。请参阅内饰 - 仪表板 - 主（拆卸和更换）。
安装用于固定仪表板支架横梁固定的螺栓（2 个）。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
连接副驾位安全气囊电气连接器（3 个）。
安装副驾位仪表板通风管。请参阅风管 - 仪表板 - 副驾位（拆卸和更换）。
安装右侧脚踏板。

注
旋转右侧脚踏板，将其安装到车辆上。将右侧主支撑地毯向下折叠。
安装将右侧脚踏板固定到车身的螺栓（2 个）和螺母（2 个）。
5 Nm (3.7 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
将电气线束夹固定到右侧脚踏板上。
将右侧主地毯折回原位。
安装手套箱。请参阅手套箱（拆卸和更换）。
安装副驾位膝部气囊。请参阅膝部气囊 - 副驾位（拆卸和更换）。
安装右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
安装右前门槛饰板。请参阅饰板 - 门槛板 - 前 - LH（拆卸和更换）。
安装右侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
安装右侧遮阳板挡板 A 柱饰板。请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
安装仪表板右侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
安装右侧仪表板中间饰板。请参阅饰板 - 中间 - 仪表板 - RH（拆卸和更换）。
紧固用于固定仪表板封闭板的锁片（4 个）。
安装触摸屏。请参阅触摸屏 (HW3)（拆卸和更换）或GUID-8E7CCEAA-71CB-4A15-AEF5-723A903E7A30.html。
安装仪表板维修面板。请参阅维修面板 - 仪表板（拆卸和更换）。
安装左侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
安装左侧遮阳板挡板 A 柱饰板请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
安装左侧仪表板中间饰板。请参阅饰板 - 中间 - 仪表板 - LH（拆卸和更换）。
安装驾驶位膝部气囊。请参阅膝部气囊 - 驾驶位（拆卸和更换）。
安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
安装仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
安装 yoke 方向盘/方向盘。请参阅Yoke 方向盘/方向盘（拆卸和更换）。
安装驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
重新连接低压电源。请参阅低压电源（断开和连接）。
安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
安装中控台总成。请参阅中控台总成 - 第一排（拆卸和安装）。
将转向柱恢复至原位。
长按上部 B 柱按钮校准左右后车门。
关闭右前车门。
升起左前和右前车窗。
关闭左前车门。
