传动装置 - 进气（拆卸和更换）
校正代码
18102002 1.32
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
-

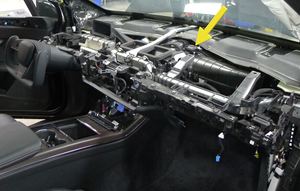

从车辆上拆下仪表板副总成。请参阅 次总成 - 仪表板（拆卸和更换）。
注在副组件从仪表板上拆下后，无需再从副组件上拆下部件。
-

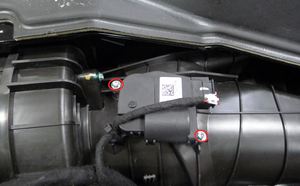

拆下将进气执行机构连接到 HVAC 总成上的螺钉（2 个），然后将传动装置从总成上拆下。
2.3 Nm (1.7 lbs-ft)提示： 推荐使用以下工具：- 梅花 T20 套筒
-

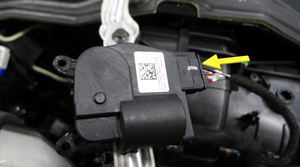

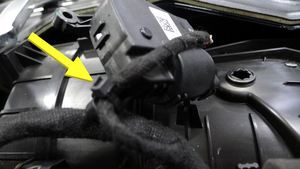

断开进气执行机构的电气连接器，拆下并弃用将线束连接到执行机构的束线带，然后将执行机构从车辆上拆下。
安装
-
将进气执行机构放入车辆中，连接执行机构的电气连接器，然后安装一个新的束线带，将线束固定在执行机构上。

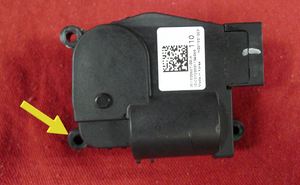

注将线束放在执行机构的顶部。注拧紧后取下多余的束线带。
-

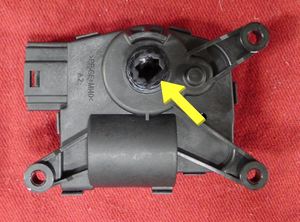

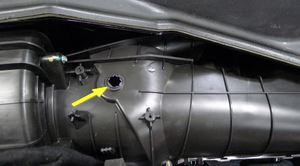

安装将进气执行器固定到 HVAC 总成上的螺钉（2个）。2.3 Nm (1.7 lbs-ft)注注意安装时键入套筒扳手角度与传动装置相匹配。提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 将仪表板分总成安装到车辆上。请参阅 次总成 - 仪表板（拆卸和更换）。
