挡风玻璃（重复使用湿度和温度传感器）（拆卸和更换）
校正代码
10200312
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开左前车门，降下前车窗。
- 将转向柱移至最后部，压至最底部。
- 将驾驶位座椅向后移动。
- 拆卸摄像头下盖。请参阅摄像头盖 - 下部（拆卸和更换）。
- 拆卸后视镜。请参阅 镜 - 后视（拆卸和更换）。
- 拆下后视镜线束盖。请参阅 盖板 - 线束 - 后视镜（拆卸和更换）。
-

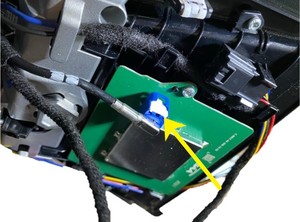

断开暖通空调传感器连接器。
-

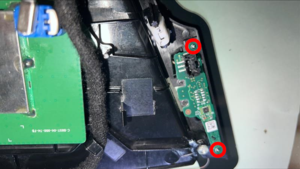

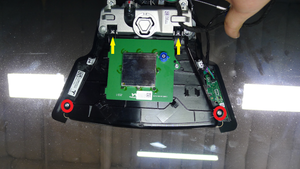

拆下并弃用将暖通空调传感器固定到挡风玻璃支架的螺钉 (x2)。
0.12 Nm (1 lbs-in)警告紧固件很小。谨防紧固件掉落或放错位置。警告务必使用正确的十字螺丝刀。螺丝刀过大会导致紧固件滑丝。提示： 推荐使用以下工具：- Phillips PH00
-

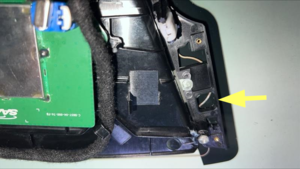

使用袖珍螺丝刀轻轻撬动 HVAC 传感器，将泡沫从胶面上松开，然后将传感器从挡风玻璃支架上拆下。
-
断开风扇线束连接器。
-

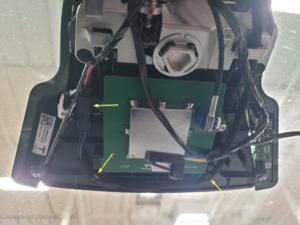

从线束导件（2 个）和连接器固定件上松开加热格栅线束。
-
断开 GNSS 天线的线束连接器。
-

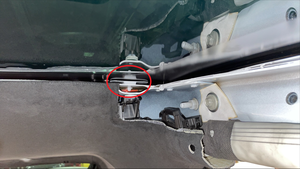

拆下螺栓 (x2)，松开将遮光板总成固定到挡风玻璃的锁片 (x2)，然后从挡风玻璃上松开遮光板。1 Nm (.7 lbs-ft)注向下倾斜遮光板，并向前滑动锁片。提示： 推荐使用以下工具：
- 梅花 T10 批头
-

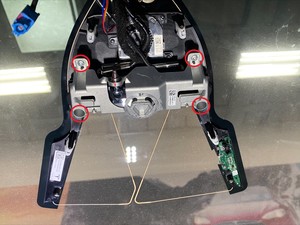

拆下将安装板固定到挡风玻璃的螺钉 (x4)。0.8 Nm (7 lbs-in)注使摄像头悬在线束上。提示： 推荐使用以下工具：
- 梅花 T10 批头
-

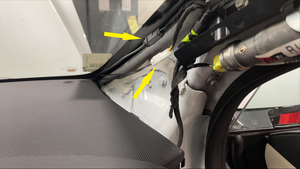

将线束导件从挡风玻璃固定件上松开，然后从挡风玻璃上完全降下车顶控制台线束。
- 拆卸仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆卸左侧 A 柱中部饰板。请参阅 饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆卸左侧 A 柱饰板遮阳板边框。请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
- 拆卸左侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 重复第16步至第19步，完成车辆右侧相关操作。
-
断开挡风玻璃加热器连接器（2 个）。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆下前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
- 拆卸前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
-

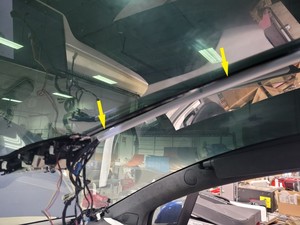

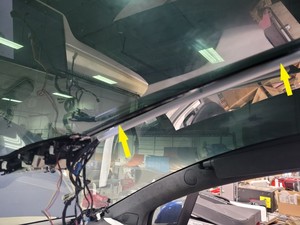

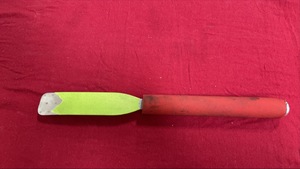

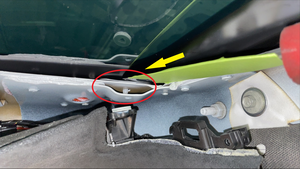

使用平衡器将基线 (x2) 与挡风玻璃分开。
注将平衡器向上滑动到基线上，然后小心地敲击平衡器，使其与挡风玻璃分离。注基线位于挡风玻璃的每个上角处。
-
准备 WRD Spider 3 玻璃拆卸套件。
提示： 推荐使用以下工具：
- WRD Spider 3 - 1571168-00-A
-

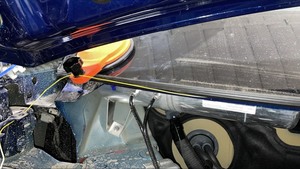

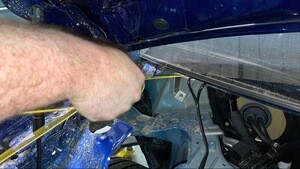

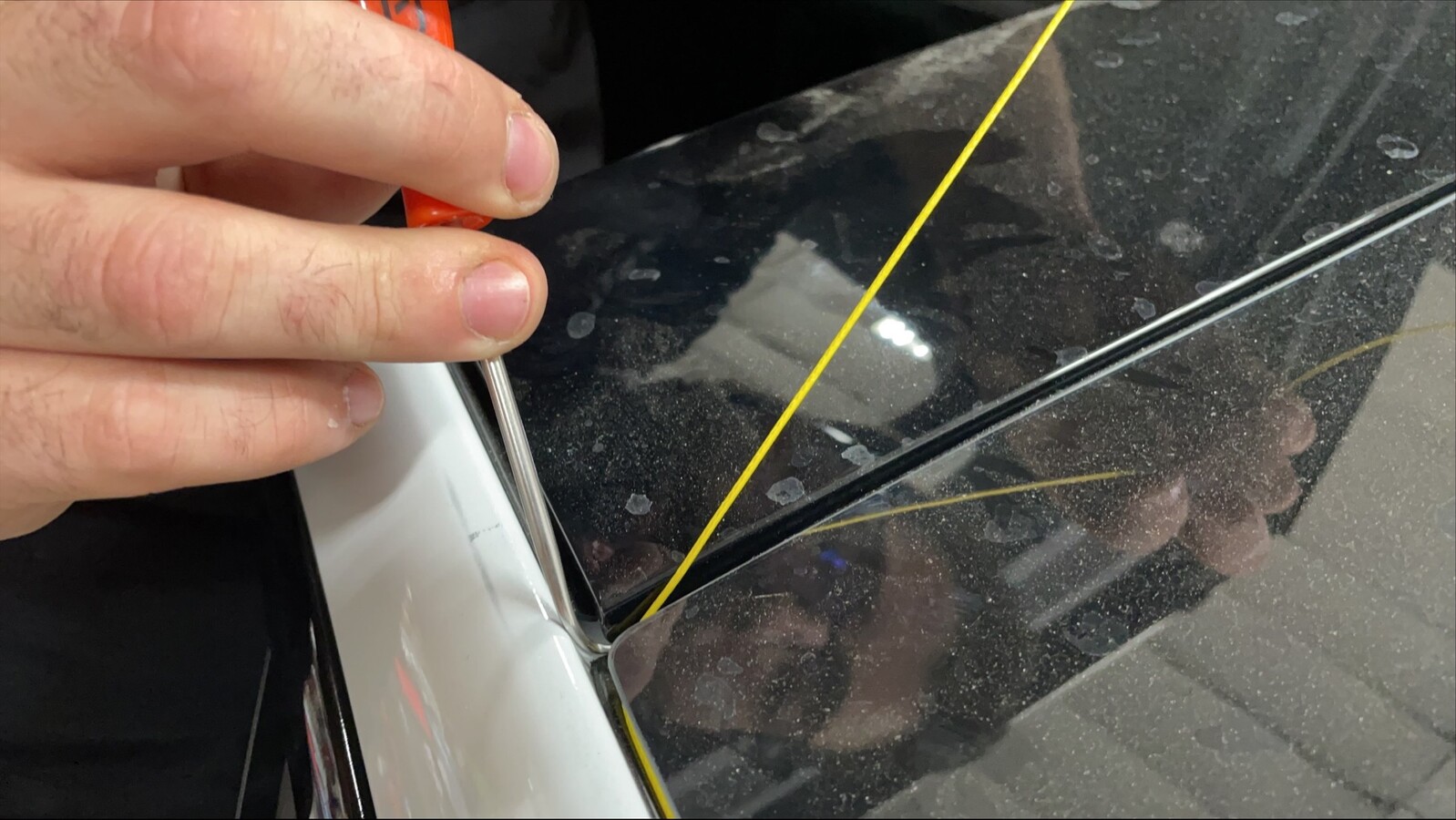

将线固定在穿线器上，然后将穿线器推进挡风玻璃总成右侧下部的聚氨酯内。
警告使用穿线器时，利用防护罩防止损坏前围板垫。
-
将线从穿线器上松开，然后将其缠绕在挡风玻璃外部。
注将线拉离穿线器。确保拉出的长度足够长。注确认线位于玻璃下方
-
将锚固点固定在挡风玻璃外部，然后将线固定住。
注线完全缠绕住挡风玻璃之后，将线固定到锚固件上。将锚固件放置在手柄工具的起点附近。
-

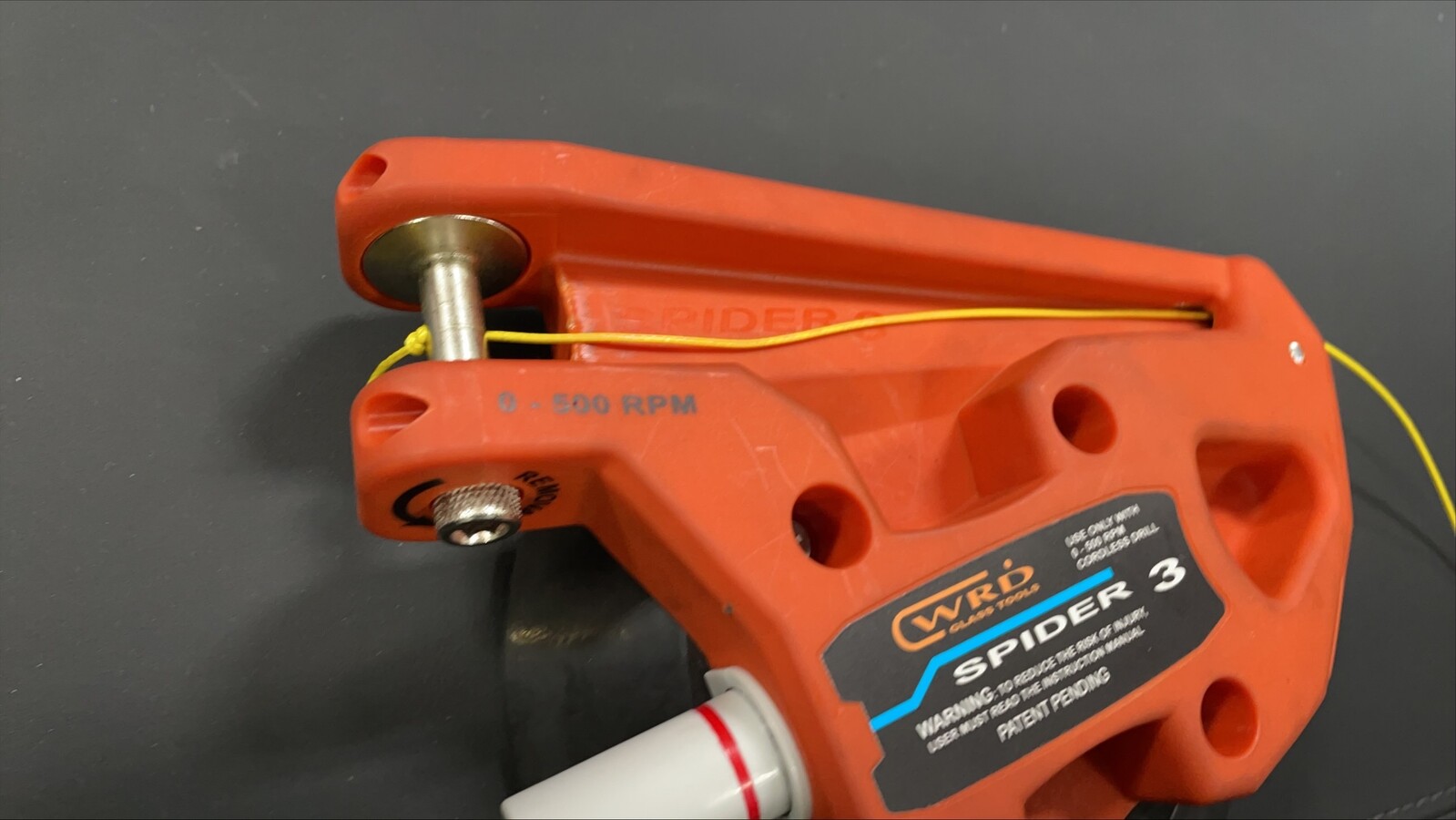

将线的内侧固定到 Spider 切割工具上。

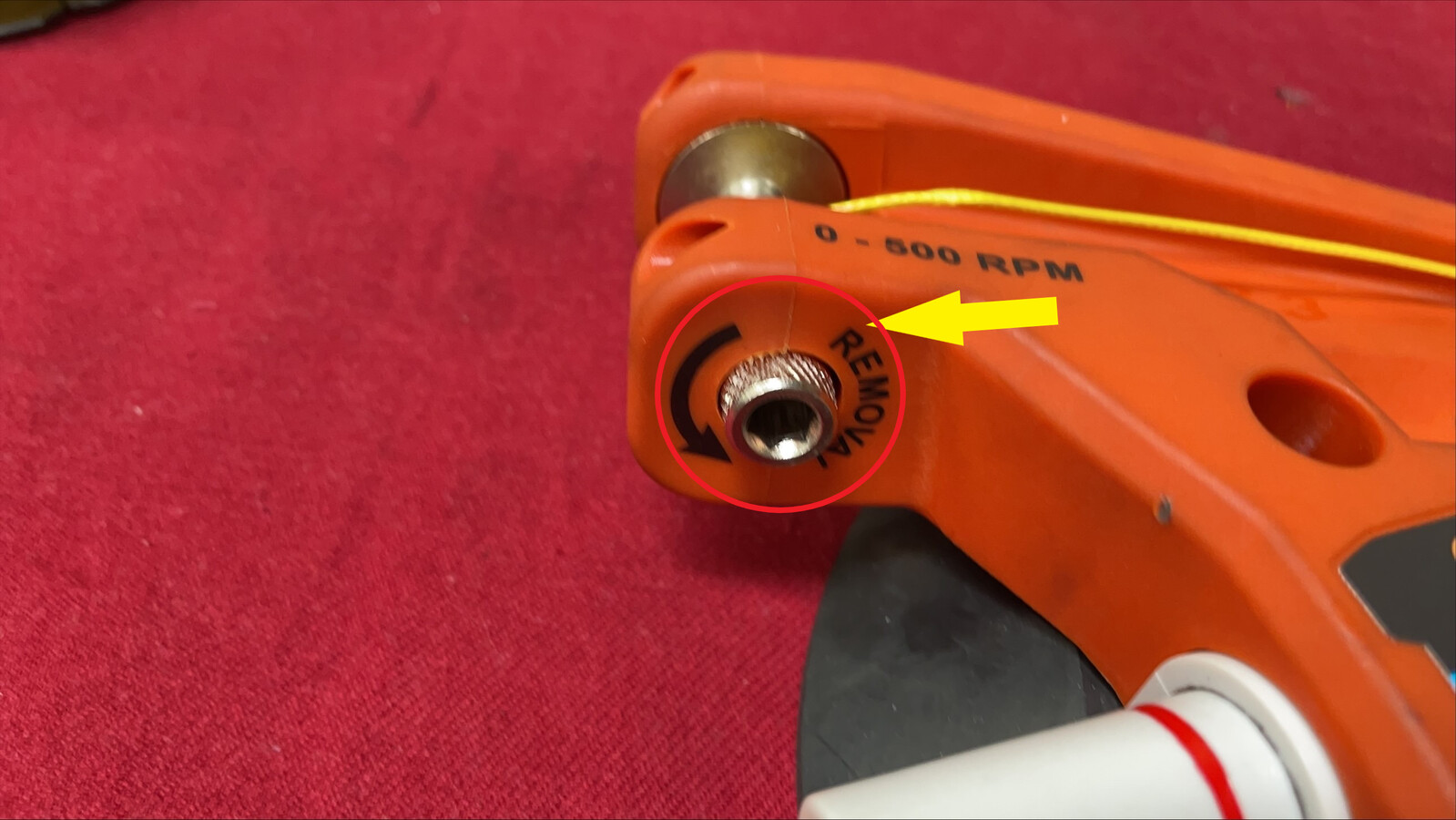

注按照 Spider 工具说明操作。将线穿过切割工具的开口，然后打结将线固定到位。如果轴的转动方向不正确，切割工具将损坏。
-

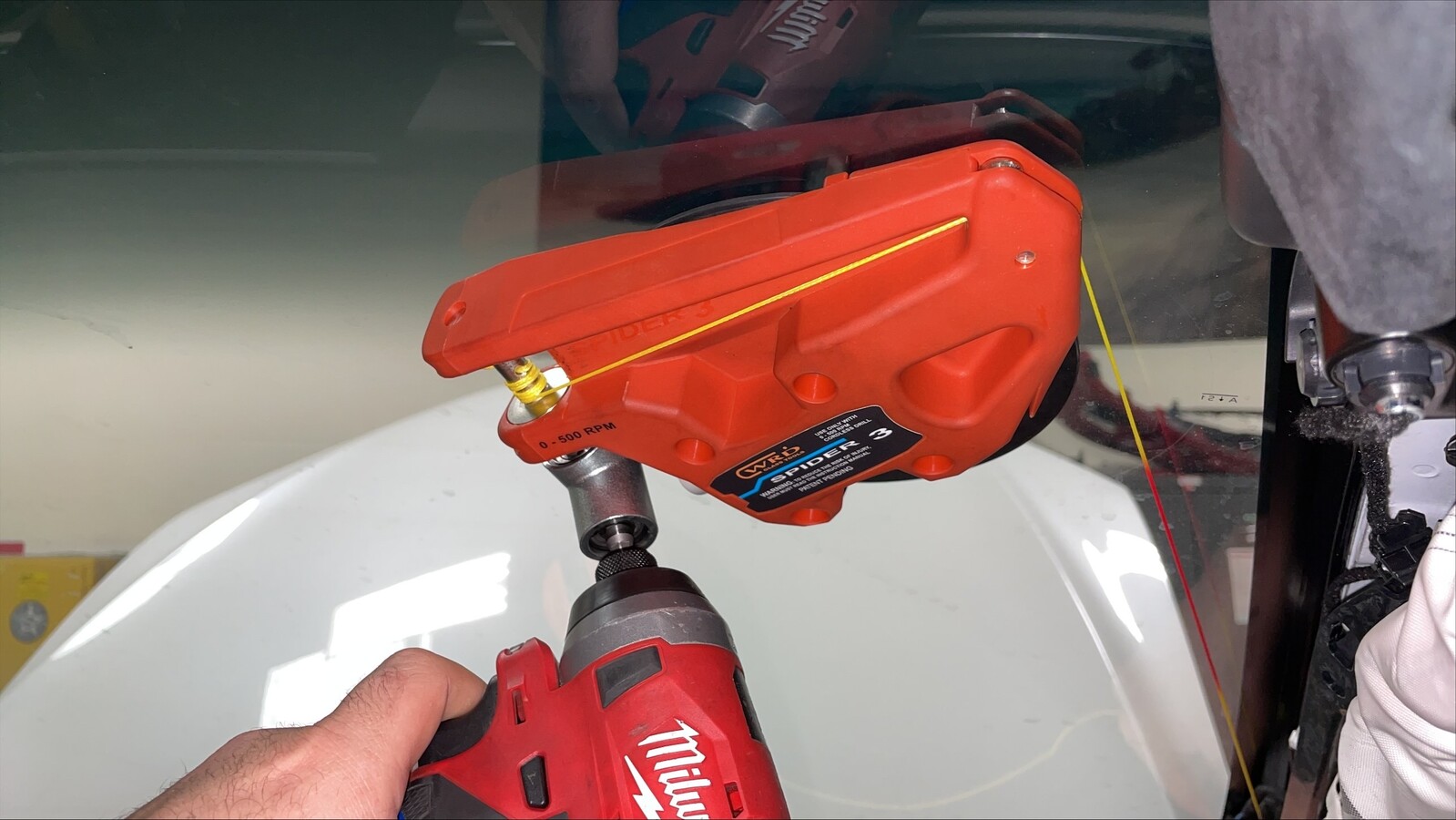

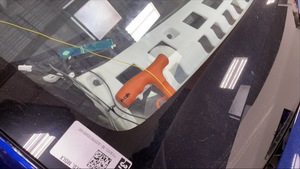

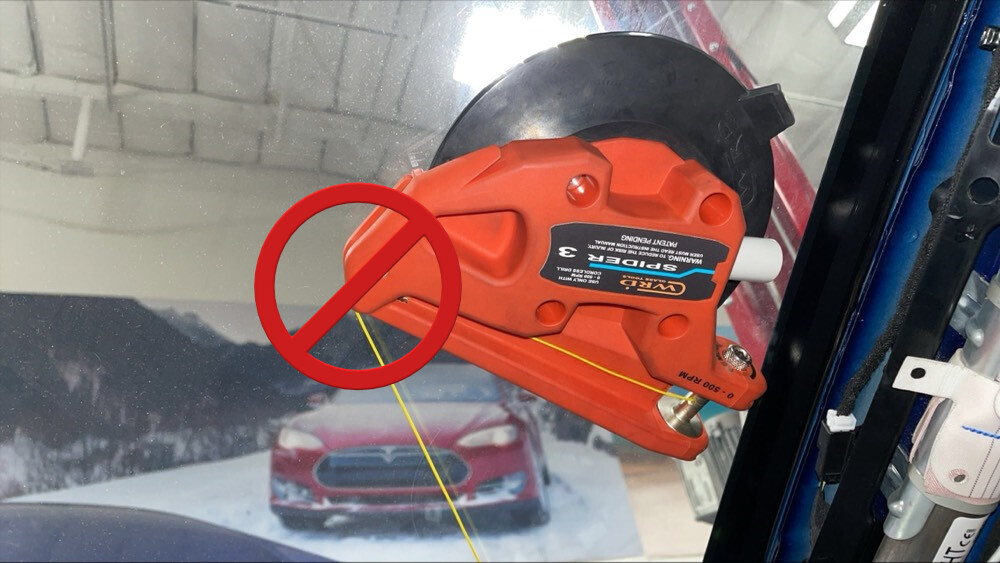

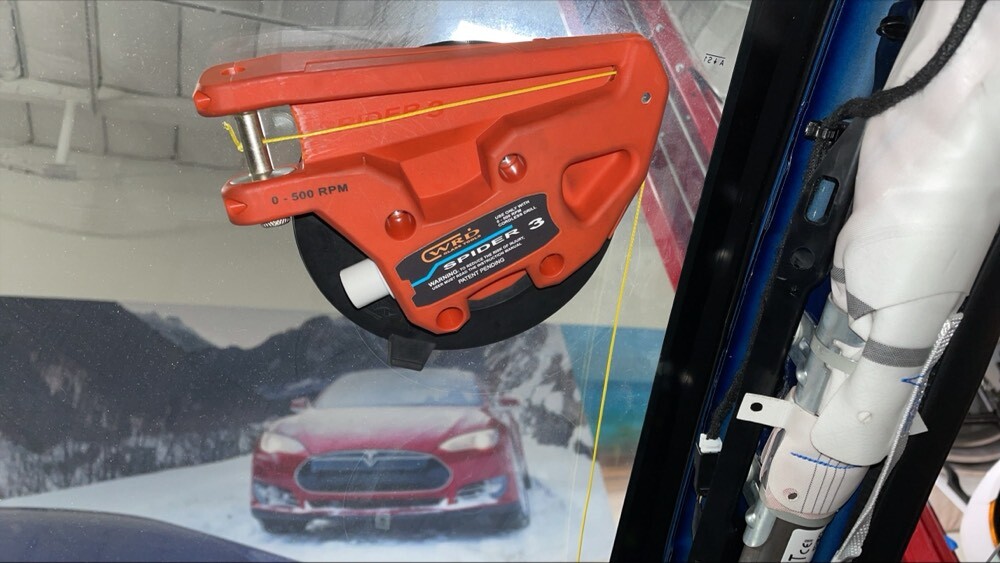

将 Spider 切割工具固定到挡风玻璃内侧。
注注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。
-

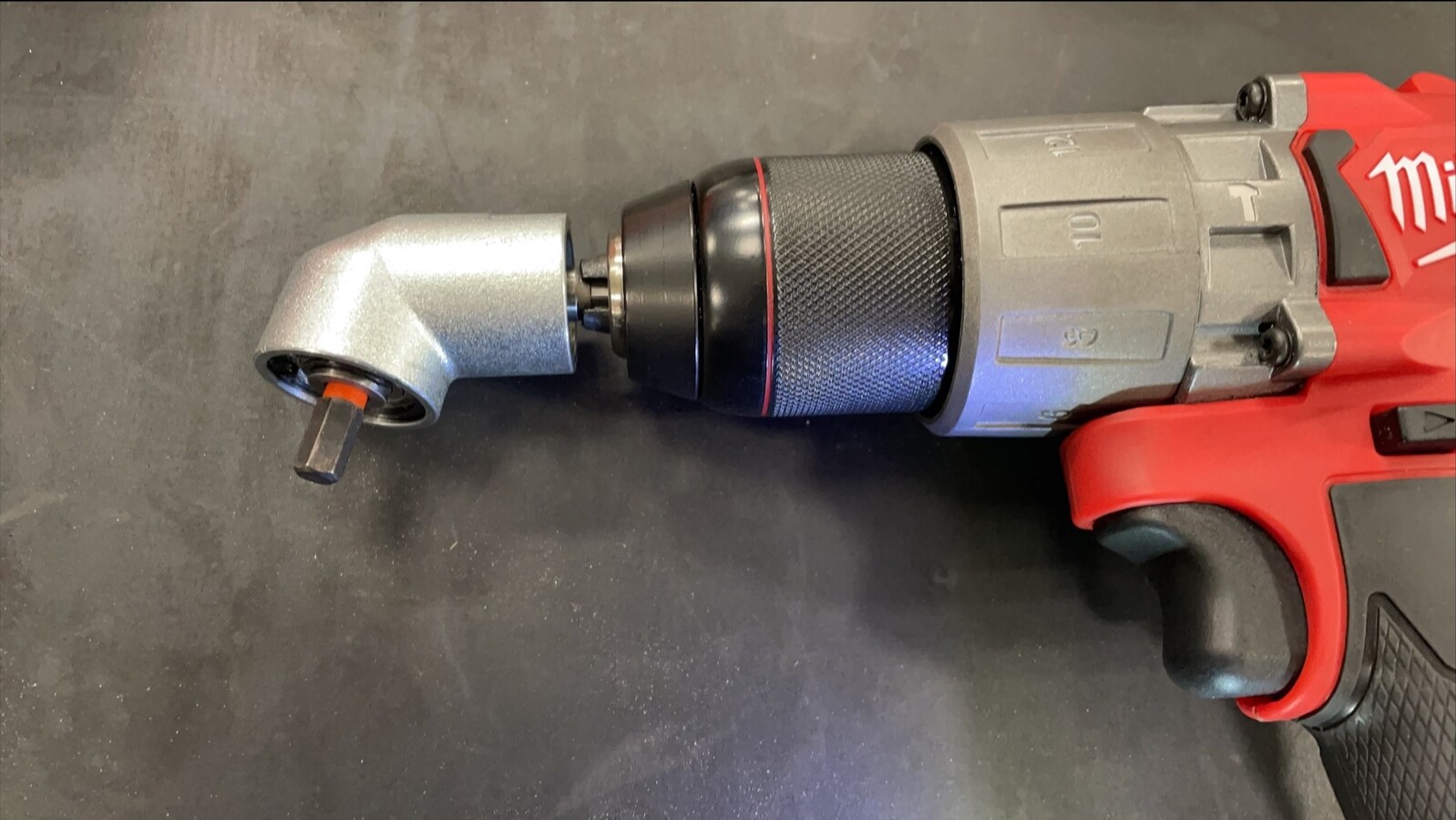

将角向起子固定到电钻上。
-
用钻头转动切割工具上的轴，开始拆下挡风玻璃。

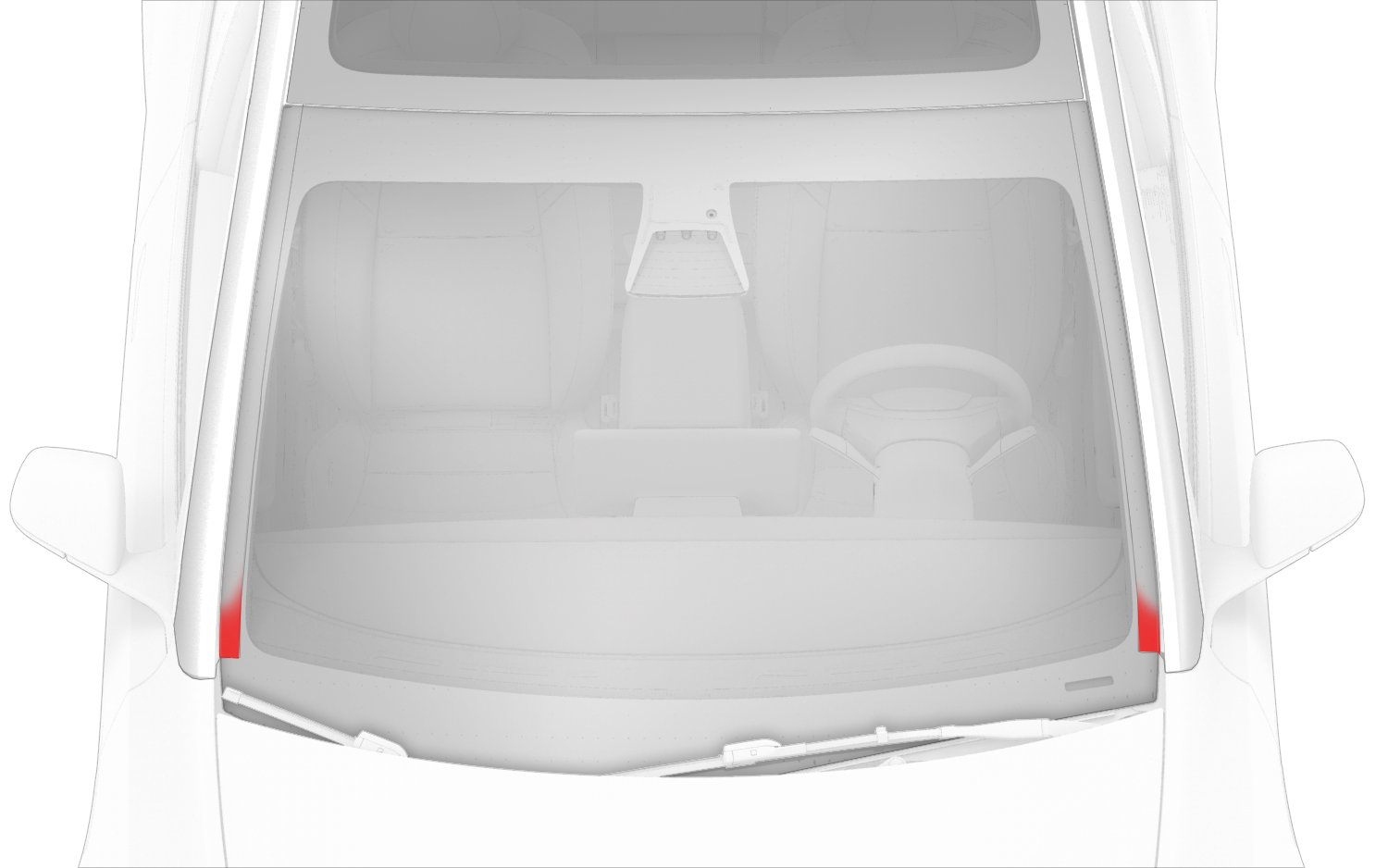

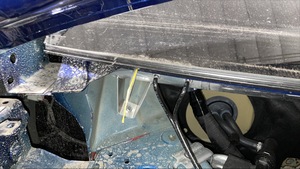

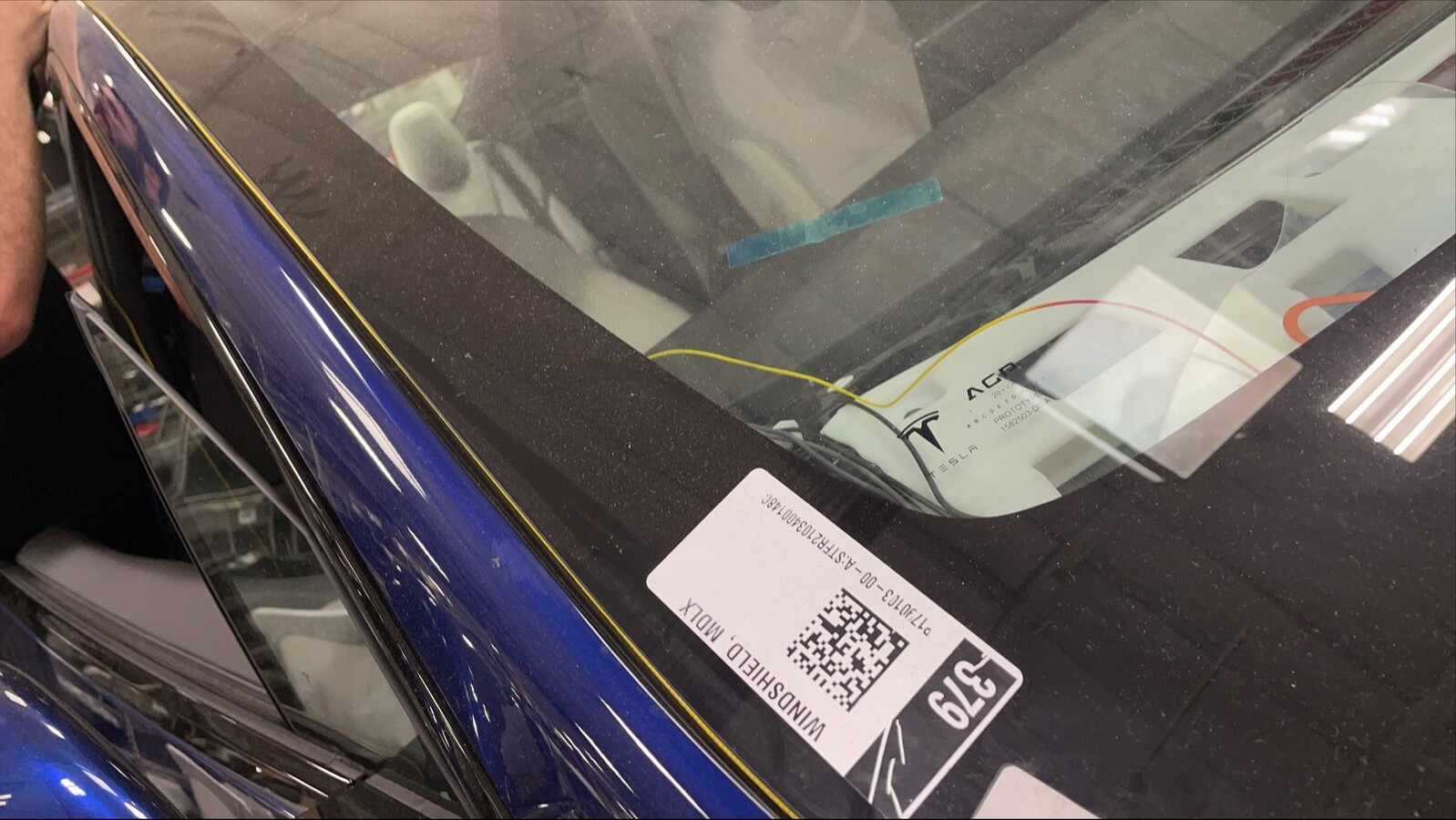

注根据需要移动切割工具，使线保持 90 度角左右。警告经过车辆识别号码铭牌时，使用防护罩保护铭牌，使线从上方通过。警告在所标识的有重叠面板的区域要特别小心，谨防损坏。
-

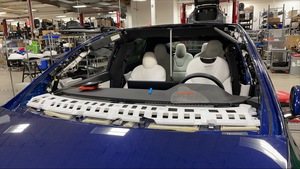

在助手的帮助下，从车上拆下挡风玻璃。
注另请 3 人协助拆卸挡风玻璃。
更换石墨烯块
-

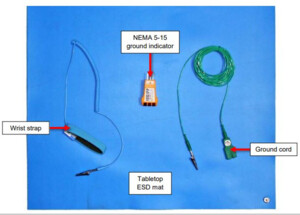

准备静电放电套件。
注请参阅 TN-14-92-003“静电放电工具”。警告静电放电 (ESD) 套件使用不当可能导致车载电脑损坏。警告确保静电放电 (ESD) 泡沫容器内无碎屑，以保护车载电脑在后续操作中不被损坏。
-
将静电放电垫平放在工作台上，使按钮连接器距离接地点尽可能近（插座、车辆底盘等）。
注如果正在操作的部件过大，无法放置在静电放电垫上，请使用鳄鱼夹将部件直接连接到地源。
-

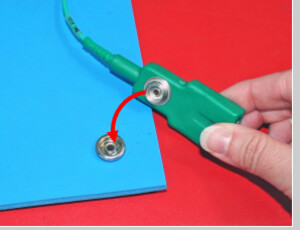

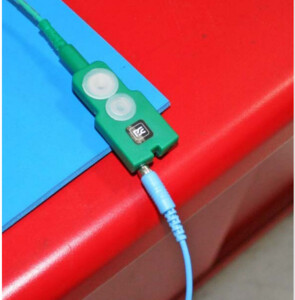

将接地线上的按钮连接器卡到静电放电 (ESD) 垫的按钮连接器上。
注确保连接器牢靠紧固到静电放电垫上。
-

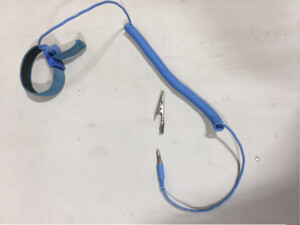

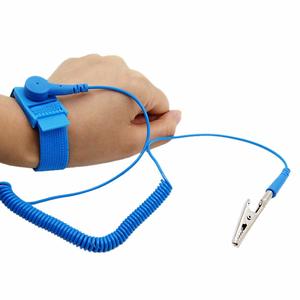

将鳄鱼夹适配器从腕带末端拆下，露出香蕉插头。
-
将腕带上的香蕉插头连接到接地线
-
将接地线连接到接地源。
注根据 TN-14-92-003-R1：
- 配备 NEMA 5-15 插座的服务中心：

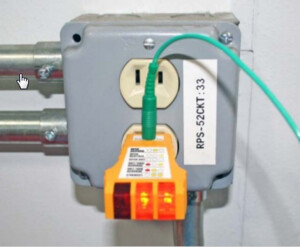

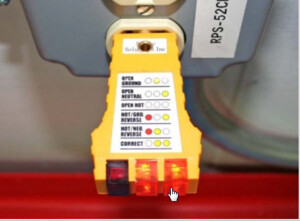

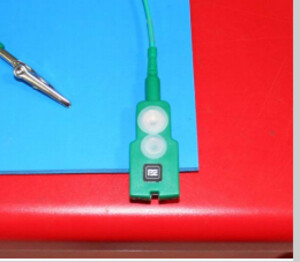

- 将接地指示器插入插座，并确认右侧两盏灯亮起。
- 从接地线末端取下鳄鱼夹适配器，露出香蕉插头。
- 将接地线上的香蕉插头插入接地指示器。
- 配备非 NEMA 5-15 接地插座的服务中心：
- 将适当的适配器插入插座。注配有非 NEMA 5-15 接地插座的服务中心需要提供合适的适配器，用于将接地指示器连接到其所在地区插座类型。如果您无法获得适配器，请联系 ServiceTooling@teslamotors.com 寻求帮助。
- 将接地指示器插入适配器，并确认右侧的两个灯点亮。
- 从接地线末端取下鳄鱼夹适配器，露出香蕉插头。
- 将接地线上的香蕉插头插入接地指示器。
- 将适当的适配器插入插座。
- 配备非接地插座的服务中心：
- 将接地线上的鳄鱼夹适配器夹到车上任意未上漆的金属零件上。
- 配备 NEMA 5-15 插座的服务中心：
-

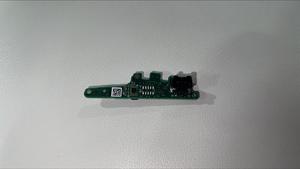

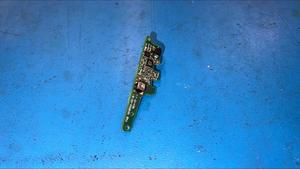

将 HVAC 传感器放置在静电放电 (ESD) 垫上。
-

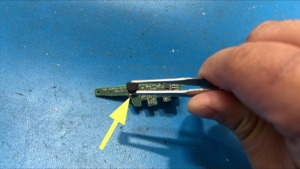

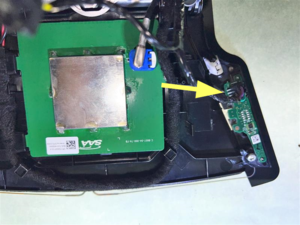

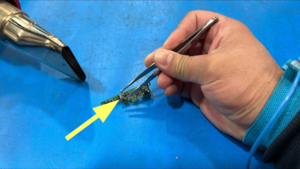

从暖通空调传感器上拆下石墨烯泡沫块。
注对粘合剂周围区域进行加热，然后轻轻地用镊子提起。
-
将石墨烯泡沫块安装到暖通空调传感器上。

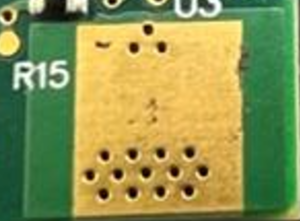

注确保泡沫块安装在金方块内。
-
取下静电放电 (ESD) 腕带。
安装
- 必要时清洁挡风玻璃。清洁前置摄像头区域时请特别小心，确保前置摄像头视野清晰。 请参阅无障碍前置摄像头视角（精准清洁挡风玻璃内侧）。
- 清洁并擦去挡风玻璃框架上的旧粘合剂。
-

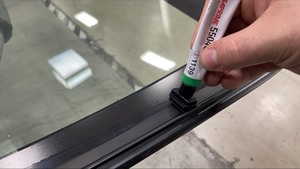

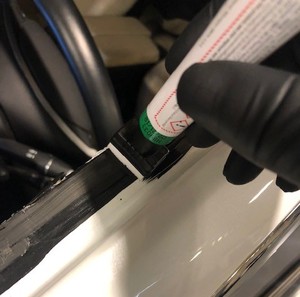

在挡风玻璃和车身上沿着聚氨酯路径以及在拆卸挡风玻璃总成期间受损区域涂抹聚氨酯底漆。
警告涂抹期间，切勿损坏顶篷。注让底漆干燥至少 2 分钟。
-
沿着初始路径在挡风玻璃上涂抹聚氨酯。
注确保聚氨酯涂层的三角交叉部分宽约 8 毫米，高约 14 毫米。

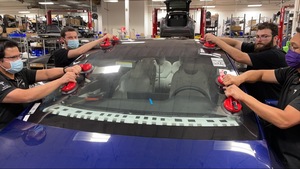

- 在助手的帮助下，将新挡风玻璃总成安装到车辆上，然后按压玻璃的四个角。
- 先检查挡风玻璃总成与车身之间的间隙和齐平度，然后再完全放置好挡风玻璃总成。
- 完全放置挡风玻璃总成，检查间隙与齐平度，按需进行调整。
- 聚氨酯凝固期间，使用遮蔽胶带将挡风玻璃总成固定到车身。
- 将吸盘从挡风玻璃总成上取下。
- 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）
- 安装右侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 安装右侧 A 柱饰板遮阳板边框。请参阅饰板 - A 柱 - 遮阳板边框 - LH（拆卸和更换）。
- 安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 将副驾位座椅移回原位。
- 关闭右前车门。
- 对车辆 LH 侧重复第 11 步至第 15 步。
-
将线束导件安装到挡风玻璃固定件上。
-
将三摄像头总成放置到车内，然后安装将安装板固定到挡风玻璃的螺钉（4 个）。0.8 Nm (7 lbs-in)提示： 推荐使用以下工具：
- 梅花 T10 批头
-
将遮光板总成放到挡风玻璃上，然后安装将遮光板总成固定到挡风玻璃的螺栓 (x2) 和锁片 (x2)。1 Nm (.7 lbs-ft)注向下倾斜遮光板，并向前滑动锁片。提示： 推荐使用以下工具：
- 梅花 T10 批头
-
将加热格栅线束安装到线束导件（2 个）和连接器固定件上。
-
连接 GNSS 天线的线束连接器。
-
连接风扇线束连接器。
-
使用异丙醇 (IPA) 湿巾清洁要放置暖通空调传感器泡沫垫的区域。
注等待风干 1 分钟。
-

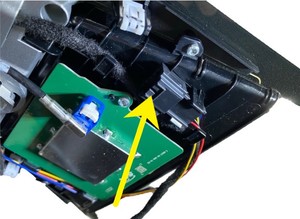

将暖通空调传感器安装到挡风玻璃支架上。
注安装之前，确保已将蓝色胶带从泡沫垫上取下。注确保挡风玻璃完全干燥后再尝试安装。如果挡风玻璃是湿的，泡沫垫将无法粘上。注确保印刷电路板 (PCB) 上的孔与塑料定位销对齐。
-
安装将暖通空调传感器固定到挡风玻璃支架的新螺钉 (x2)。0.12 Nm (1 lbs-in)警告紧固件很小。谨防紧固件掉落或放错位置。警告务必使用正确的十字螺丝刀。螺丝刀过大会导致紧固件滑丝。警告切勿过度拧紧紧固件。提示： 推荐使用以下工具：
- Phillips PH00
-
连接 HVAC 传感器连接器。
-
将后视镜线束盖板放入车辆中，将盖板向后滑入顶篷，然后紧固用于将盖板固定到挡风玻璃支架的卡子（16 个）。
- 校准前置摄像头。请参阅摄像头 - 前置（倾角验证）。
- 安装后视镜线束盖。请参阅 盖板 - 线束 - 后视镜（拆卸和更换）。
- 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
- 安装摄像头下盖。请参阅摄像头盖 - 下部（拆卸和更换）。
- 将转向柱恢复原位。
- 将驾驶位座椅恢复原位。
- 升起前车窗。
- 关闭左前车门。
- 将目标从车辆前方移走。
- 需要客户驾驶车辆，以完成校准程序。在此期间，DAS 功能将完全不可用
