管路总成 - 前 - 制动器（拆卸和更换）
校正代码
33030012 2.88
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 打开左后车门，降下左后车窗。
- 用双柱举升机举升并支撑车辆。请参阅 举升车辆 - 双柱举升机。
- 拆下所有车轮。请参阅 轮毂总成（拆卸和安装）。
- 打开前备箱盖。
- 拆下前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅 低压电源（断开和连接）。
- 拆下前备箱左右侧挡板。请参阅 前备箱挡板 - LH（拆卸和更换）。
- 拆卸前备箱左侧挡板。请参阅 前备箱挡板 - LH（拆卸和更换）。
- 拆卸前备箱前挡板。请参阅 前备箱挡板 - 前部（拆卸和更换）。
- 拆下前备箱储物单元盖板。请参阅 前备箱储物单元检修板（拆卸和更换）。
- 拆下前备箱储物单元。请参阅 前备箱储物单元（拆卸和安装）。
- 拆下右侧雨刮器臂。请参阅 雨刮器臂 - RH（拆卸和更换）。
- 拆下左侧雨刮器臂。请参阅 雨刮器臂 - LH（拆卸和更换）。
- 拆下前围篦板。请参阅 面板 - 前围篦板（拆卸和更换）。
- 拆下雨刮器模块。请参阅 雨刮器模块（拆卸和更换）。
-

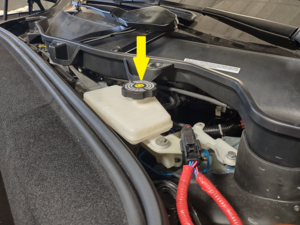

清洁制动液储液罐周围的区域，然后拆下制动液储液罐盖。
-
排出制动液储液罐中的制动液。
注使用专用工具 1541474-00-B-测量和加注套件。
-
安装制动液储液罐盖。
-

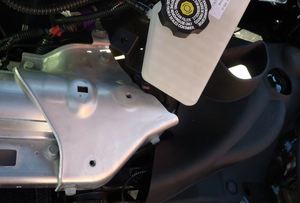

拆下将远端制动液储液罐连接到左侧固定悬架传感器 (LH FST) 盖上的螺栓（2 个）。
8 Nm (5.9 lbs-ft)提示： 推荐使用以下工具：- 10 毫米套筒
注将储液罐及其支架旋出左侧固定悬架传感器 (LH FST) 盖。
-

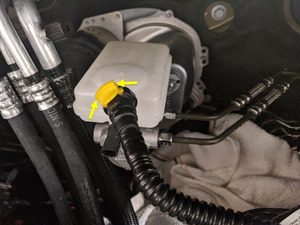

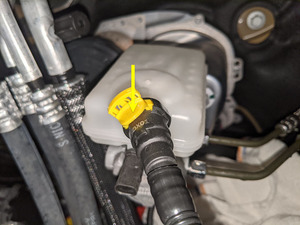

松开锁片，然后从制动液储液罐上断开远端储液罐连接软管。
注向上扶住软管，以避免制动液溢出。
-

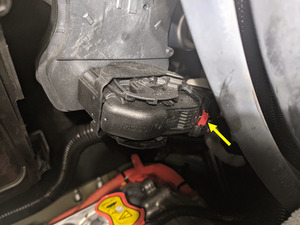

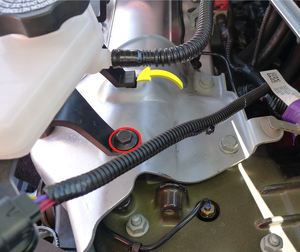

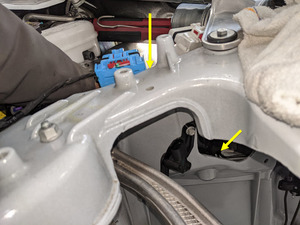

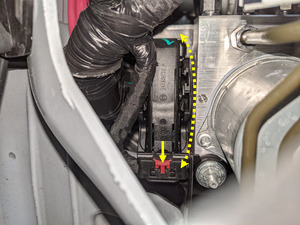

断开制动助力器电子控制单元电气连接器。
注松开红色锁片，然后按下黑色锁片并旋转控制杆以松开电气连接器。
-

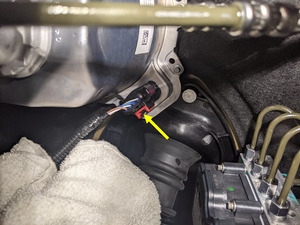

从制动助力器总成上断开差动行程传感器 (DTS) 位置传感器。
注松开红色锁片。
-

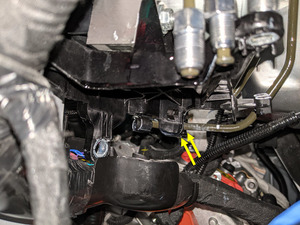

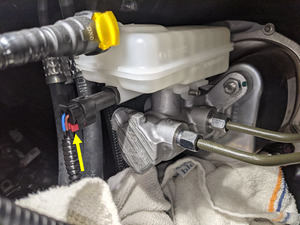

断开制动液液位传感器电气连接器。
注拉动红色锁片进行解锁，然后再次拉动以松开电气连接器。切勿向下按红色锁片。
- 拆下左前轮罩内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。
-

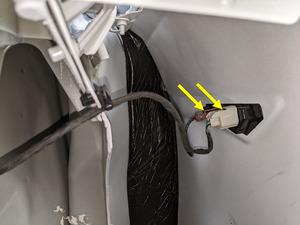

断开左前中继器电气连接器（2 个）。
-

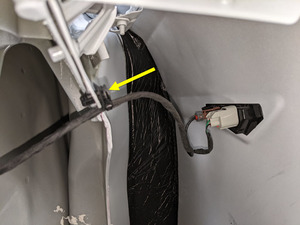

松开将左侧中继器电气线束固定到车身的卡子。
-

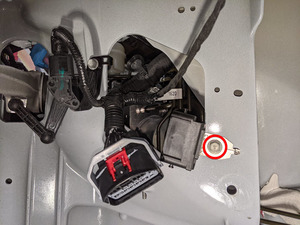

断开接地中间连接器 G500。
注松开红色锁片。按下黑色锁片并旋转控制杆以松开锁片。
-
拆下将中间接地端子连接到车身的螺栓。15 Nm (11.1 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-

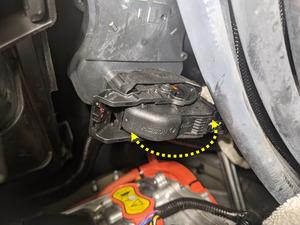

断开液压控制单元电气连接器。
注松开红色锁片，然后向上旋转控制杆将其拆下。
-
将液压控制单元电子控制单元 (HCU ECU) 线束和连接器穿过车身后穿入轮舱。
-

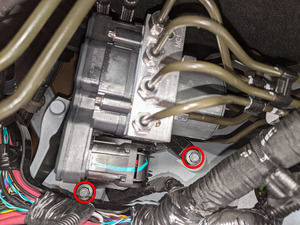

拆下连接液压控制单元 (HCU) 支架的螺栓（3 个）。8.5 Nm (6.3 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-

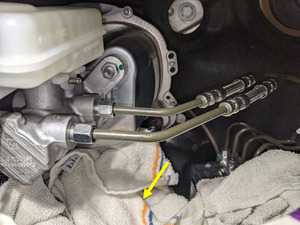

在制动管路下方放置车间毛巾，接住可能泄漏的制动液。
-

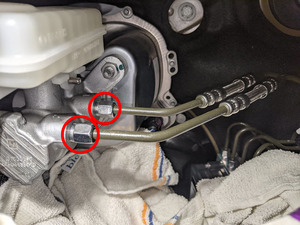

从制动总泵上拆下制动软管（2 个）。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 回旋头棘轮组合扳手
-

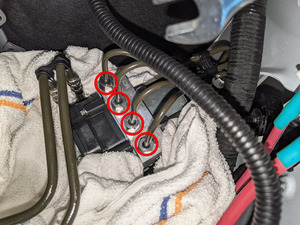

拆下将 4 管束制动管路连接到液压控制单元 (HCU) 的螺母（4 个）。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 回旋头棘轮组合扳手
-
从液压控制单元 (HCU) 管束下方松开制动管路卡环（2 个）。
-
从液压控制单元 (HCU) 管束左侧断开制动管路。
注卡环（2 个）。注从侧面检修孔断开制动管路时，应用一只手支撑和移动液压控制单元 (HCU)。
-

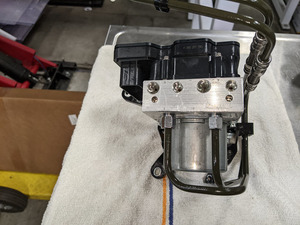

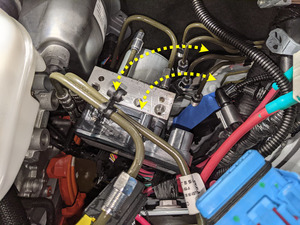

将液压控制单元 (HCU) 、支架和 MCYL 至液压控制单元 (HCU) 制动管路作为总成从车辆上拆下。
注在将 4 管制动管路移至一旁时，沿着制动助力器旋转并提起总成。警告注意不要弯曲制动管路。
-

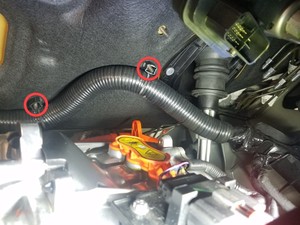

松开将前备箱线束连接到车身的卡子（2 个）。
-

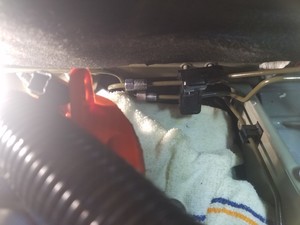

在前制动管连接块下方放置吸收性材料（例如毛巾），接住可能损失的制动液。
-

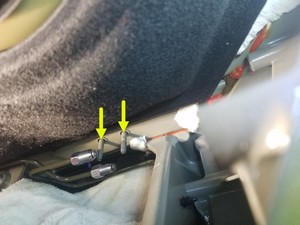

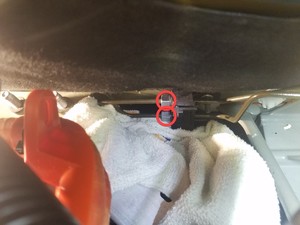

松开左右前制动管后端的螺母（2 个）。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 回旋头棘轮组合扳手
-

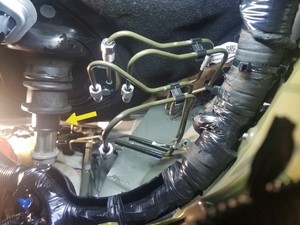

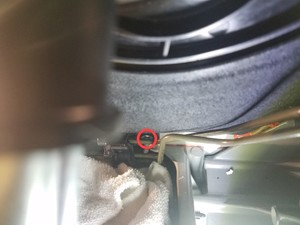

拆下将前连接块固定到车身的螺母。6 Nm (4.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒

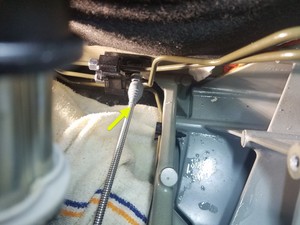

注使用拾取工具避免螺母掉落。
-
松开左右前制动管后端的螺母（2 个）。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 回旋头棘轮组合扳手
注制动管留待后续步骤中从连接块断开。
-

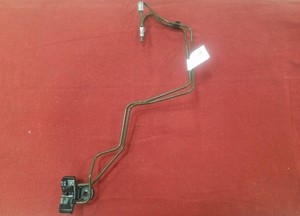

拆下前制动管总成：

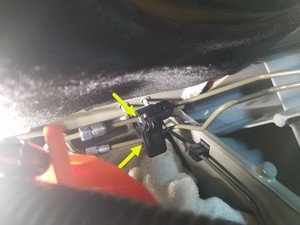

- 从车身螺柱（2 个）上松开连接块。
- 从连接块上断开左右制动管。
- 将连接块放置在转向柱周围。
安装
-
放置前制动管总成:
- 将连接块放置在转向柱周围。
- 将左右制动管固定到连接块上。
- 将连接块固定在车身螺柱（2 个）上。
-

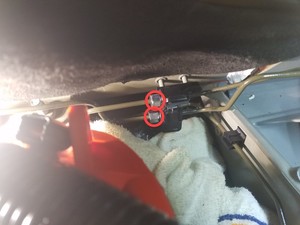

用手拧紧连接左右前制动管后端的螺母（2 个）。
提示： 推荐使用以下工具：
- 12 mm 回旋头棘轮组合扳手
注必要时，在安装之前用制动器清洁剂对制动管路进行清洁。注螺母留待后续步骤拧紧。
-
安装将前连接块连接到车身的螺母。6 Nm (4.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒

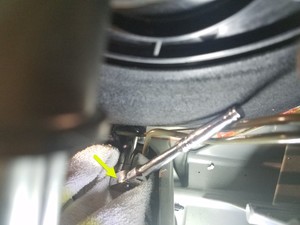

注使用拾取工具避免螺母掉落。
-
拧紧左右前制动管后端的螺母（2 个）。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 回旋头棘轮组合扳手
-
取走前制动管连接块下方的吸收材料。
-
卡紧将前备箱线束连接到车身的卡子（2 个）。
-
将液压控制单元 (HCU)、支架和 MCYL 至液压控制单元 (HCU) 制动管路作为总成安装到车辆上。
注移动 4 管制动管路时，沿着制动助力器旋转并降低总成。注注意不要弯曲制动管路。
-
将制动管路固定到液压控制单元 (HCU) 管束左侧。
注卡环（2 个）。注从侧面检修孔固定制动管路时，应用一只手支撑和移动液压控制单元 (HCU)。
-
将制动管路固定到液压控制单元 (HCU) 管束下侧。
注卡环（2 个）
-

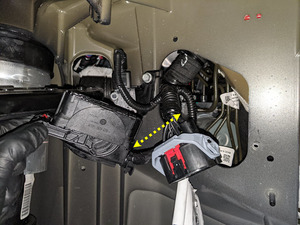

将液压控制单元电子控制单元 (HCU ECU) 线束和连接器穿过车身后穿入前备箱区域。
-

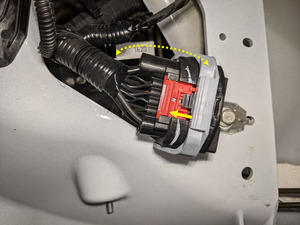

连接液压控制单元 (HCU) 电气连接器。
注固定连接器，然后向下旋转控制管，然后卡入锁片。
-

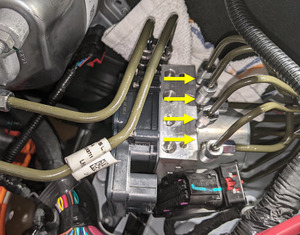

取下剩余的保护胶带，然后将 4 管束制动管路安装到液压控制单元 (HCU)。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 回旋头棘轮组合扳手
注螺母（4 个）。注必要时，在安装之前用制动器清洁剂对制动管路进行清洁。
-
将制动软管（2 个）安装到制动总泵。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 12 mm 回旋头棘轮组合扳手
注安装之前用制动器清洁剂对制动管路进行清洁。
-
取出制动管路下方车间毛巾。
注清除任何残留制动液。
-

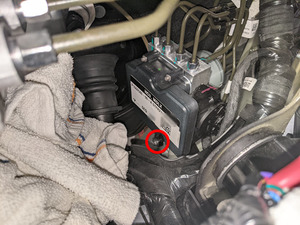

安装固定液压控制单元 (HCU) 支架的螺栓（3 个）。8.5 Nm (6.3 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
注用手预紧螺母，防止错扣。
-
安装将中间接地端子固定到车身的螺栓。15 Nm (11.1 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
连接接地中间连接器 G500。
注固定红色锁片。
-
将左侧中继器线束固定在车身上。
-
连接左前中继器电气连接器（2 个）。
注从外部支撑中继器，防止损坏固定夹。
- 安装左前轮拱内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。
-
连接制动液液位传感器电气连接器。
-
将差动行程传感器 (DTS) 位置传感器连接到制动助力器总成。
注固定红色锁片。
-
连接制动助力器电子控制单元 (ECU) 电气连接器。
注对准电气连接器，然后旋转控制杆将其完全固定。注固定红色锁片。
-

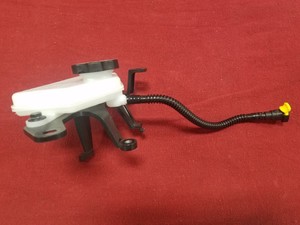

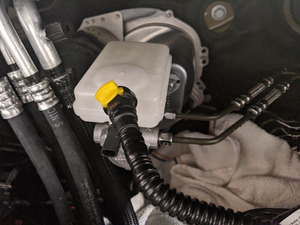

安装远端制动液储液罐。
注接头（1 个）。注固定锁片。注向上扶住软管，以避免制动液溢出。
-

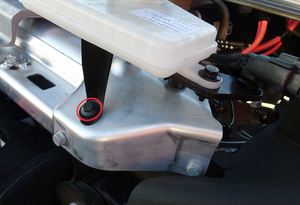

安装将远端制动液储液罐连接到左侧固定悬架传感器 (LH FST) 盖上的螺栓（2 个）。8 Nm (5.9 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
注将储液罐及其支架旋到左侧固定悬架传感器 (LH FST)盖上。
- 安装雨刮器模块。请参阅 雨刮器模块（拆卸和更换）。
- 安装前围篦板。请参阅 面板 - 前围篦板（拆卸和更换）。
- 安装右侧雨刮器臂。请参阅 雨刮器臂 - RH（拆卸和更换）。
- 安装左侧雨刮器臂。请参阅 雨刮器臂 - LH（拆卸和更换）。
- 安装前备箱储物单元。请参阅 前备箱储物单元（拆卸和安装）。
- 安装前备箱储物单元盖板。请参阅 前备箱储物单元检修板（拆卸和更换）。
- 安装前备箱前挡板。请参阅 前备箱挡板 - 前部（拆卸和更换）。
- 安装前备箱左右侧挡板。请参阅 前备箱挡板 - LH（拆卸和更换）。
- 重新连接低压电源。请参阅 低压电源（断开和连接）。
-
清洁制动液储液罐周围的区域，然后拆下制动液储液罐盖。
-

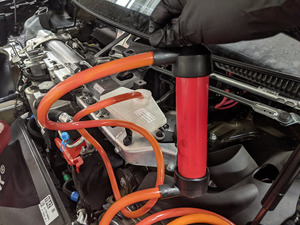

排出制动液储液罐中的制动液。
注使用专用工具 1541474-00-B-测量和加注套件。
- 进行制动器排气。请参阅 制动液排放/冲洗（拆卸和更换）。
- 进行制动器排气。请参阅 制动液排放/冲洗（拆卸和更换）。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 关闭前备箱盖。
- 安装所有车轮。请参阅 轮毂总成（拆卸和安装）。
-
校准后车门。
注若车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门。
-
进行道路测试，并确保制动踏板触感和性能正常。
注添加校正代码 (00040100) 以说明时间
