半轴 - 前驱动单元 - RH（拆卸和更换）
校正代码
39302112 1.32
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年3 月 31 日：将程序更新至最新 GSD 验证。
拆卸
- 用双柱举升机升起并支撑车辆。请参阅举升车辆 - 双柱举升机。
-

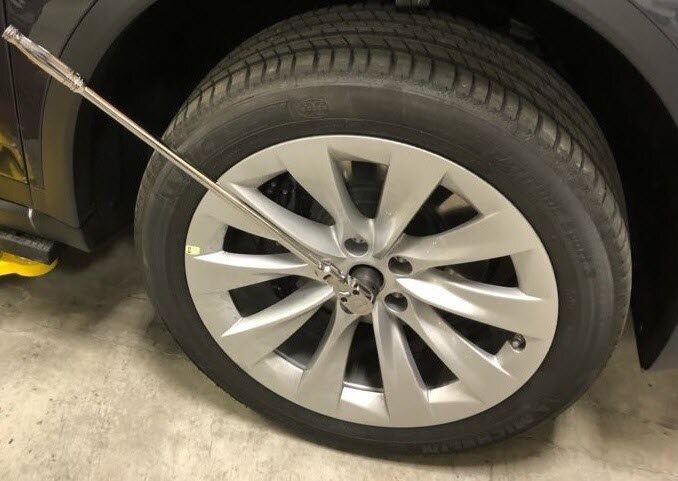

松开右前轴螺母。
- 拆下右前车轮。请参阅轮毂总成（拆卸和安装）。
-

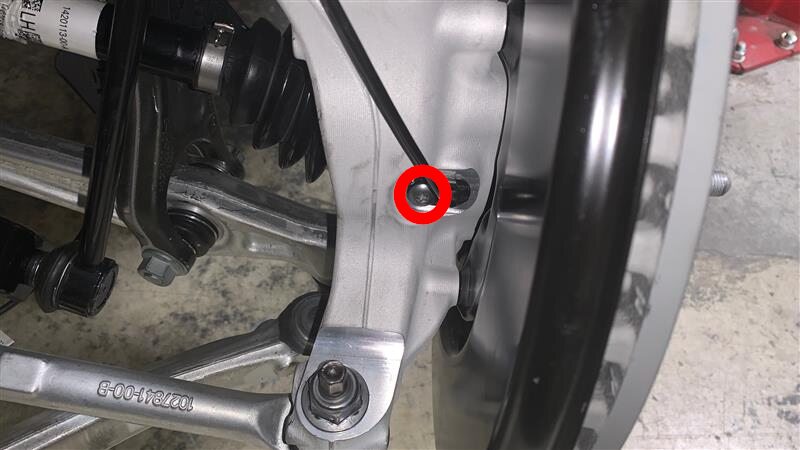

拆下用于固定右前轮转速传感器的螺栓。
-

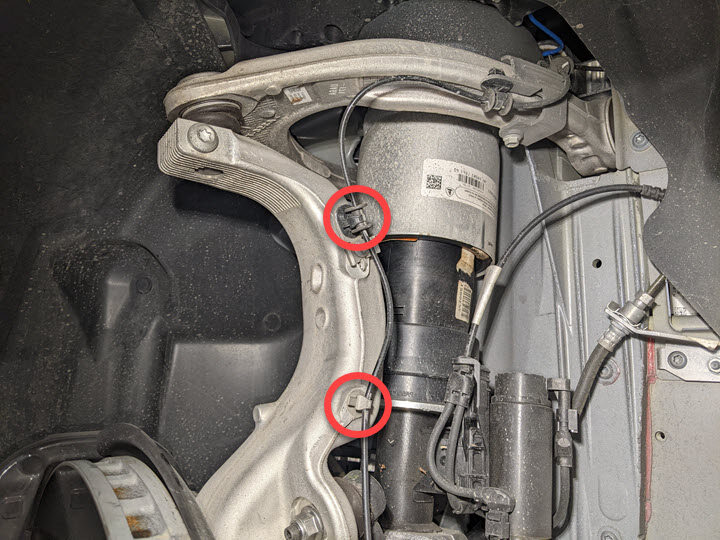

松开将右前轮转速传感器线束固定到右前万向节的卡子（2 个），然后将线束移到一旁。
-

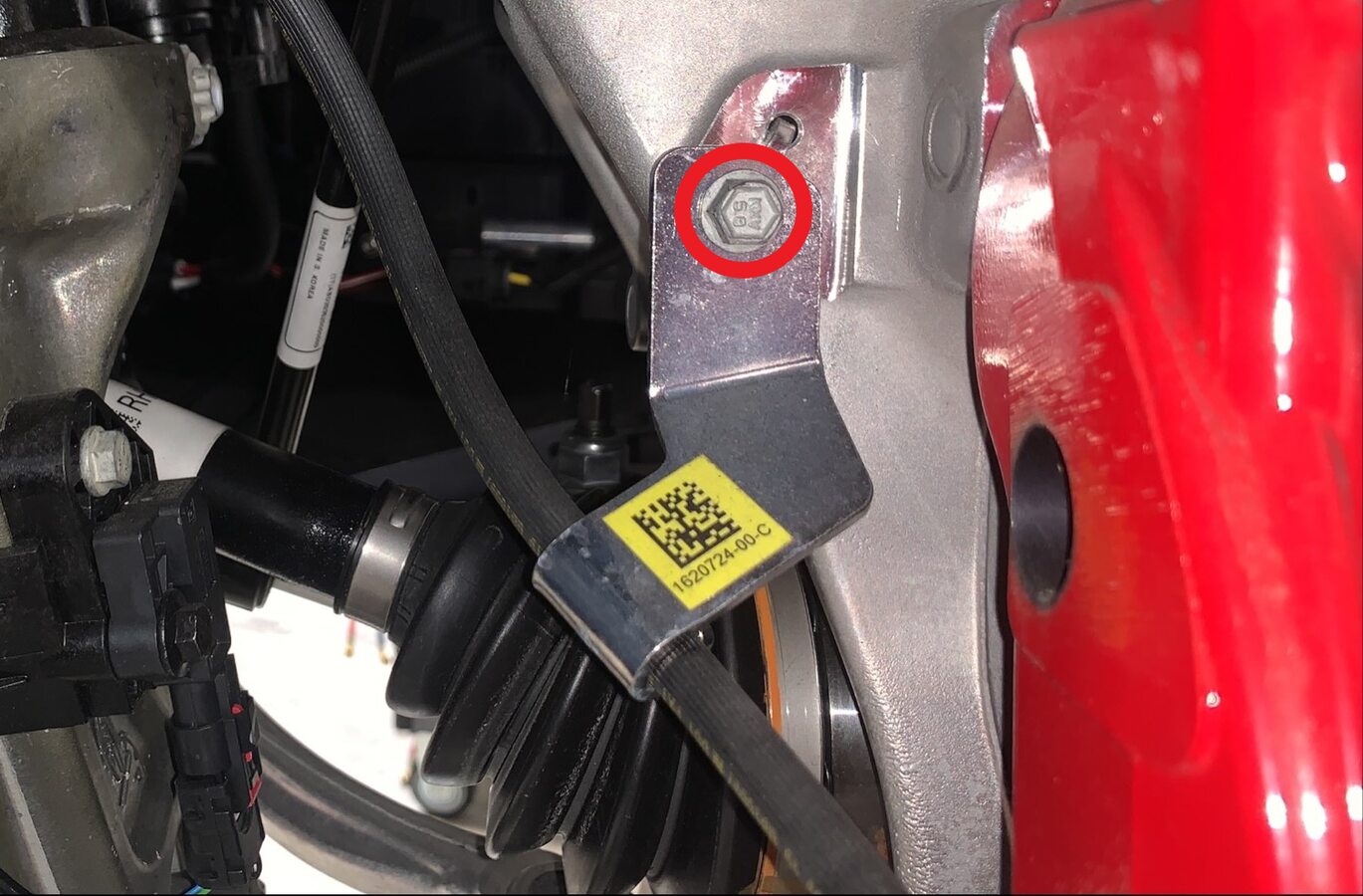

安装将右前制动软管支架固定到右前万向节的螺栓。
-

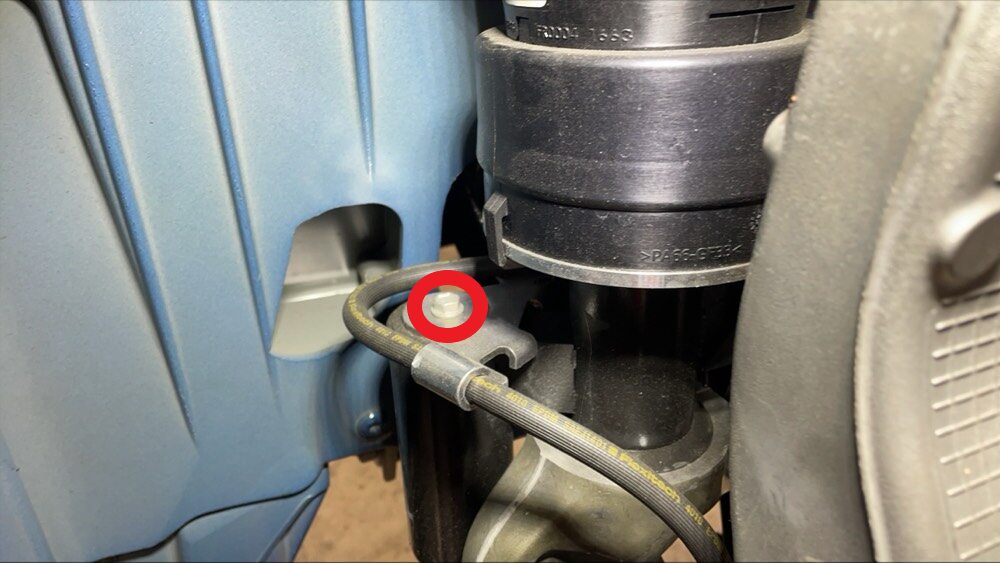

拆下将右前制动软管固定到右前空气弹簧模块的螺栓。
-
拆下并丢弃用于固定右侧平衡杆的右侧耐满螺母，然后从平衡杆上拆下右侧平衡杆末端连杆。
-
拆下并丢弃右侧拉杆耐落螺母，然后将拉杆末端移到一旁。
-

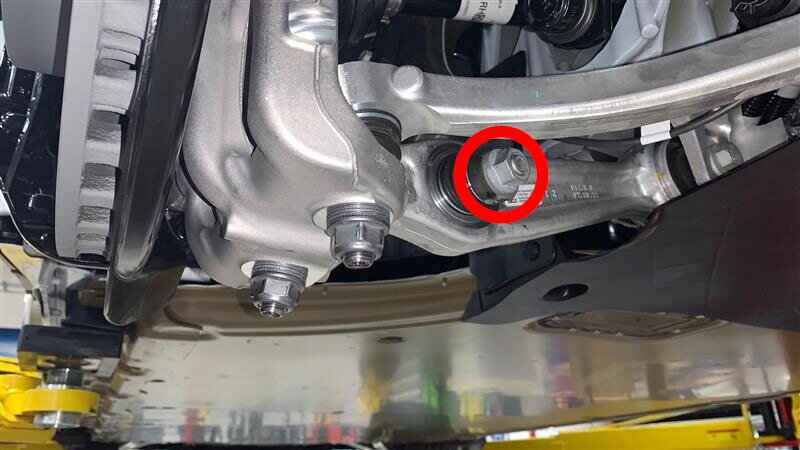

拆下将右前空气弹簧模块固定到前下部尾连杆的螺母和螺栓。
-
拆下将右侧驱动轴固定到轮毂总成的轴螺母和垫圈。
注垫圈拆下后丢弃，螺母可重复使用。
-

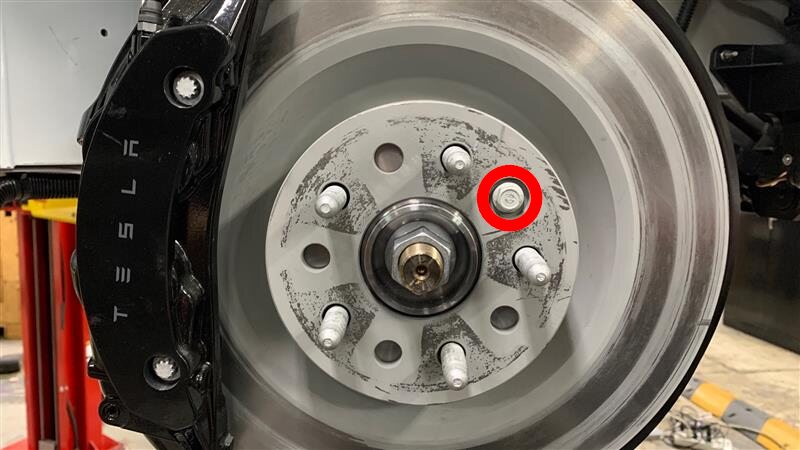

如果已安装，则拆下并弃用将右前制动盘固定到右前万向节总成的螺栓。
-

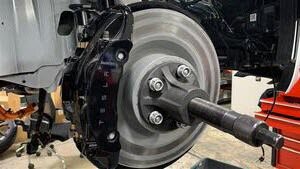

将轮毂拉拔器安装到右侧轮毂总成上。用手拧紧轮毂螺母（5 个）。
-

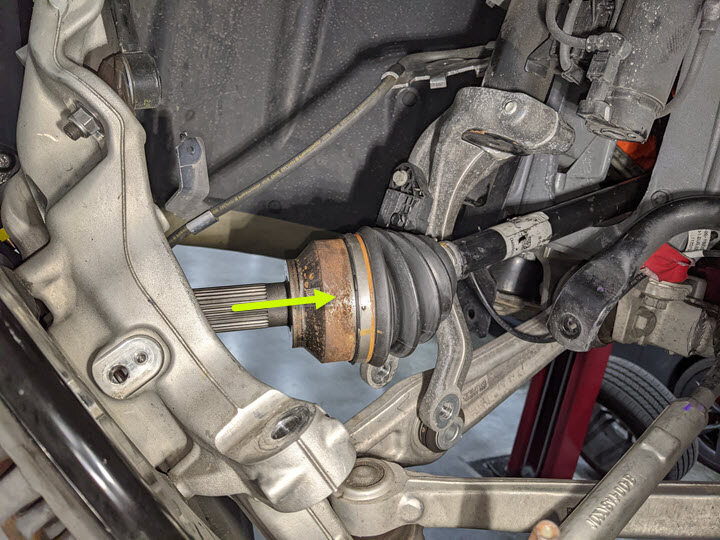

使用轮毂拉拔器将右侧半轴从轮毂花键上松开。
-

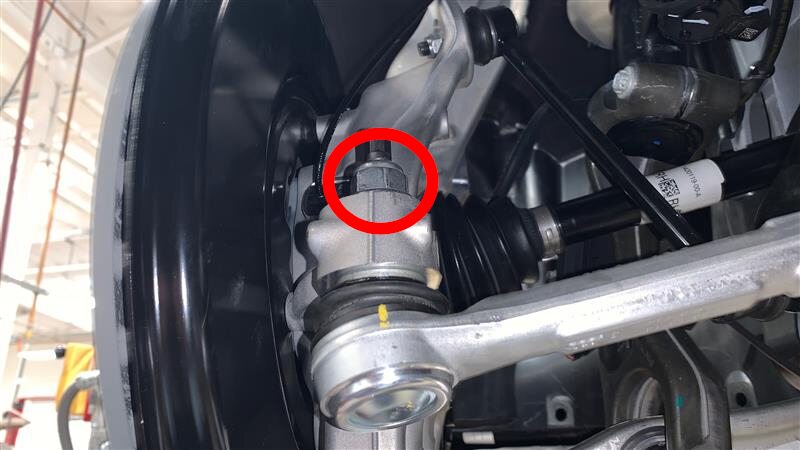

拆下并弃用将右前上部控制臂固定到悬架总成上的耐落螺母。
注在将上控制臂固定在万向节上时，将螺栓从万向节的顶部滑出。在松开接头的同时，支撑住万向节。
-

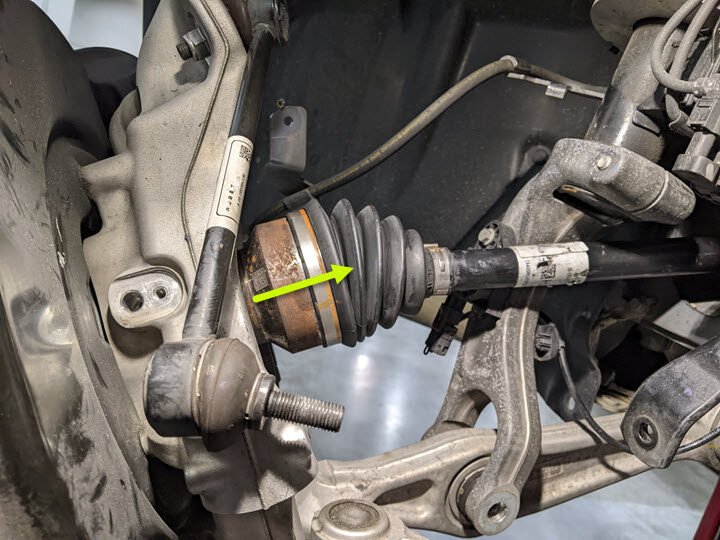

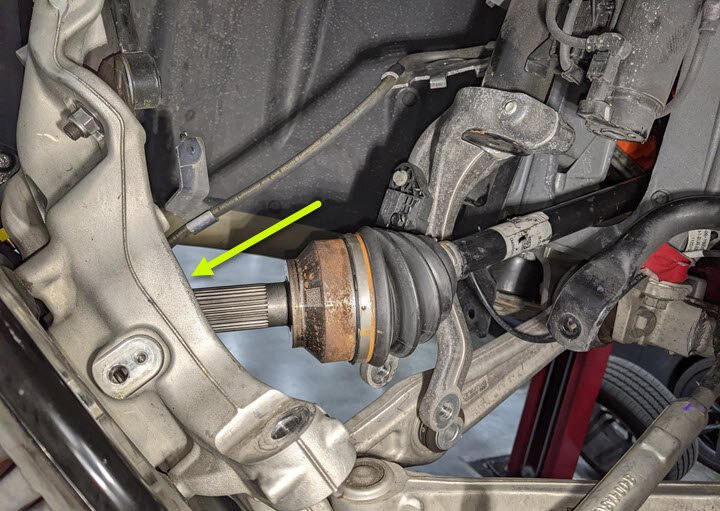

从右前轮毂总成上拆下右前半轴。
注将万向节向外拉。半轴脱离后，将其移至一旁以便拆卸。如需额外间隙，请调整轮毂拉拔器。
- 从右侧轮毂总成上拆下轮毂拉拔器。
- 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
-
将车轴拆卸工具套在右前半轴的内侧接头上。
注将电缆置于车轴周围，然后使用滑动锤将其从驱动单元上松开。
-

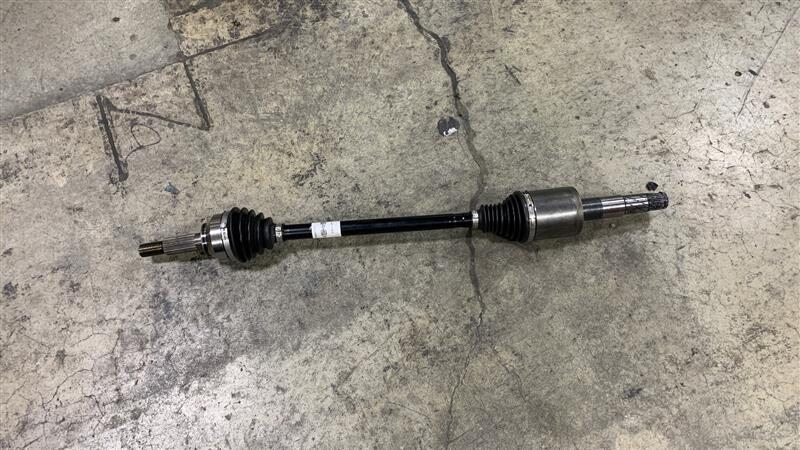

将右前半轴从驱动单元上拆下，然后将其从车上拆下。
安装
-

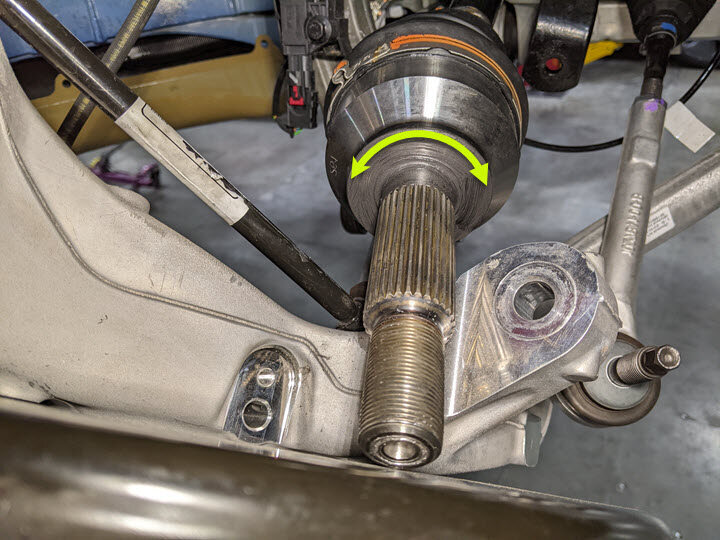

将右前半轴安装到前驱动单元 (FDU) 中。
注将 C 型夹开口放在车轴底部，以便安装。确保车轴在驱动单元中完全就位。将车轴轿直，并向另一端施加压力；当 C 型夹完全卡入时，可以听到清脆的“咔嗒”声。如果没有听到“咔嗒”声，请调整驱动轴位置并将驱动轴重新安装到前驱动单元中。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 安装用于固定前流线型护板的卡子
- 部分降低车辆，然后将举升机设定至锁止位
-

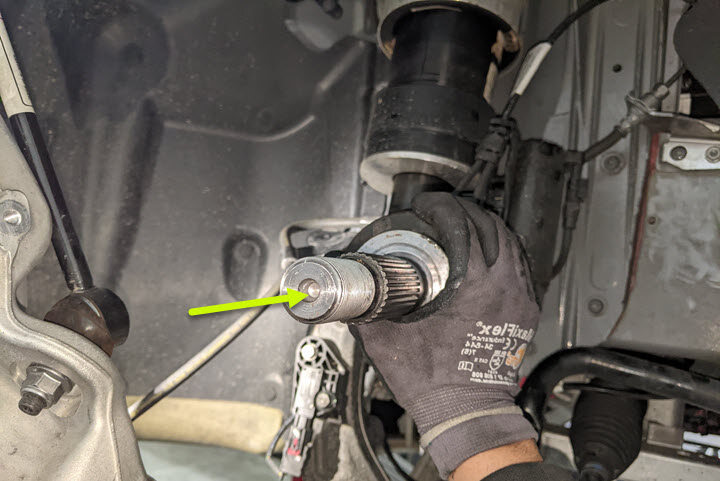

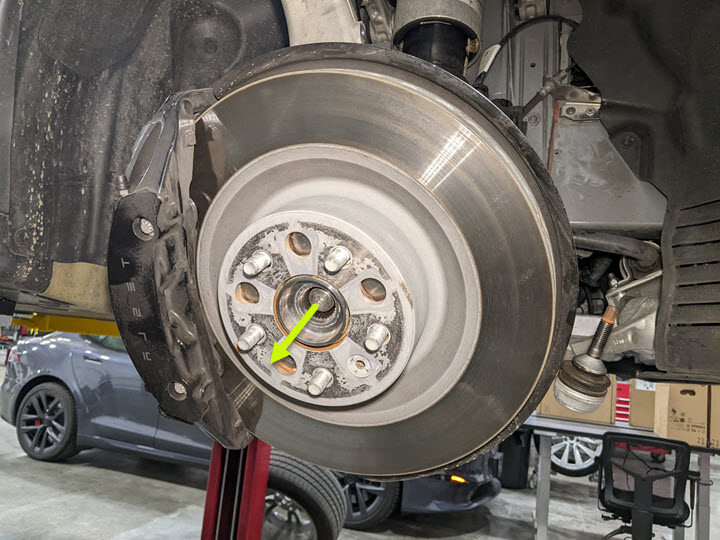

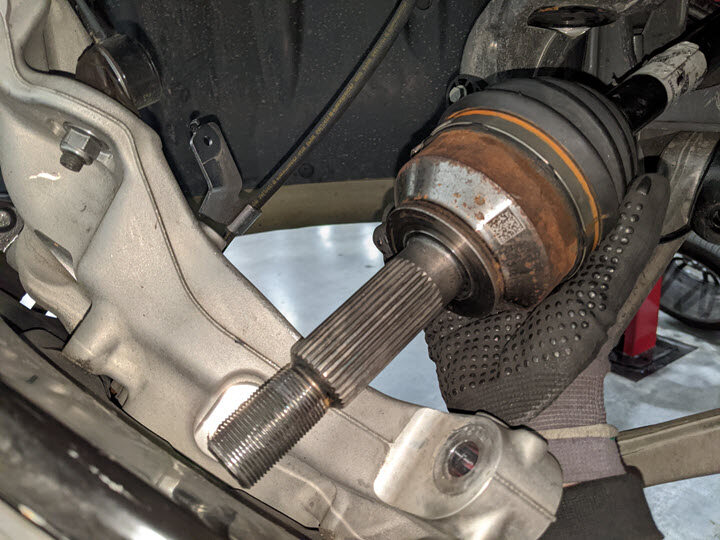

向右侧半轴外侧涂抹 Molykote M-77
注必要时进行清洁。车轴上的涂抹量不要大于 1 克。
-

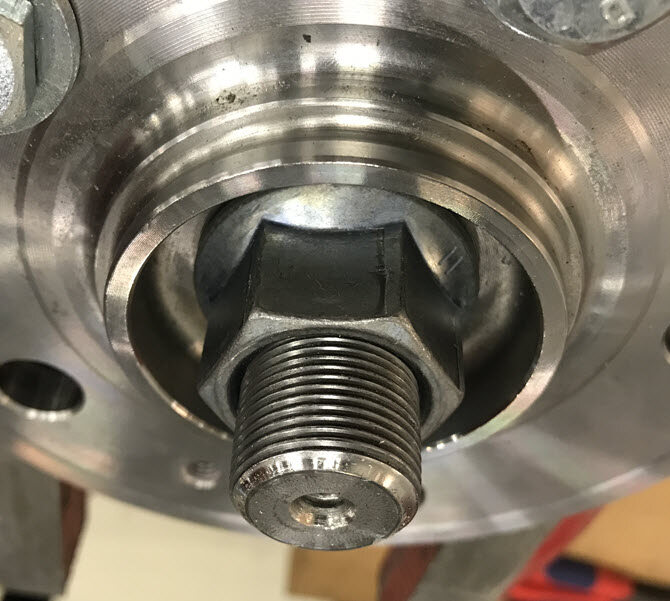

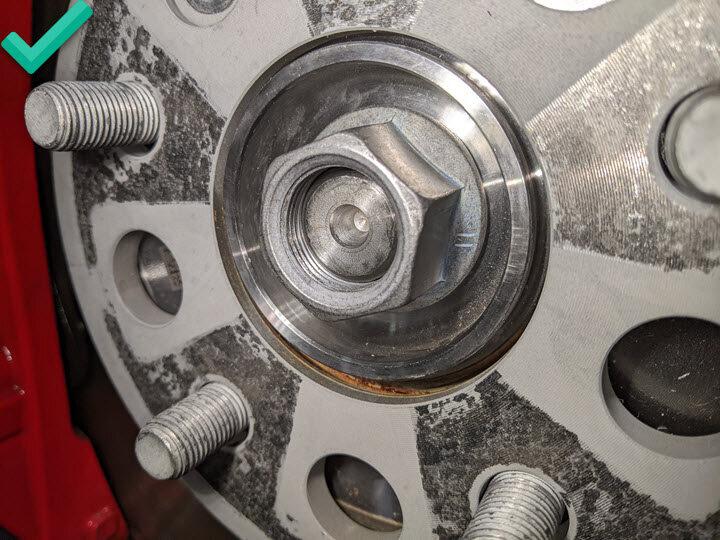

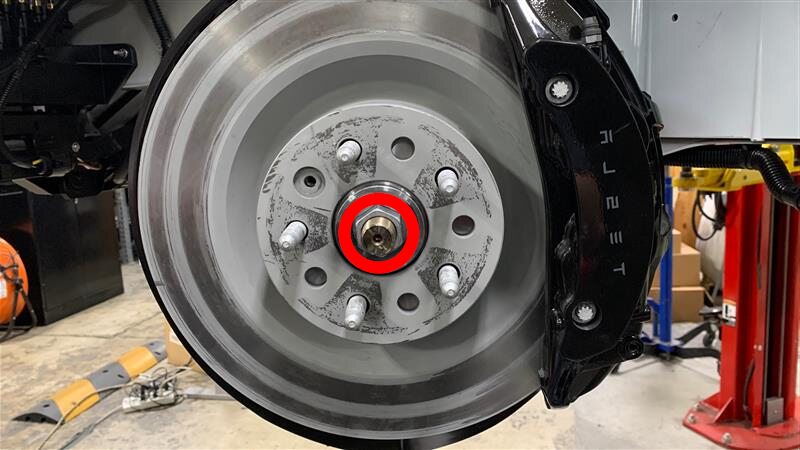

用一个新的锁止垫圈将右侧半轴安装到轮毂和轴承总成中，然后用手拧紧螺母。

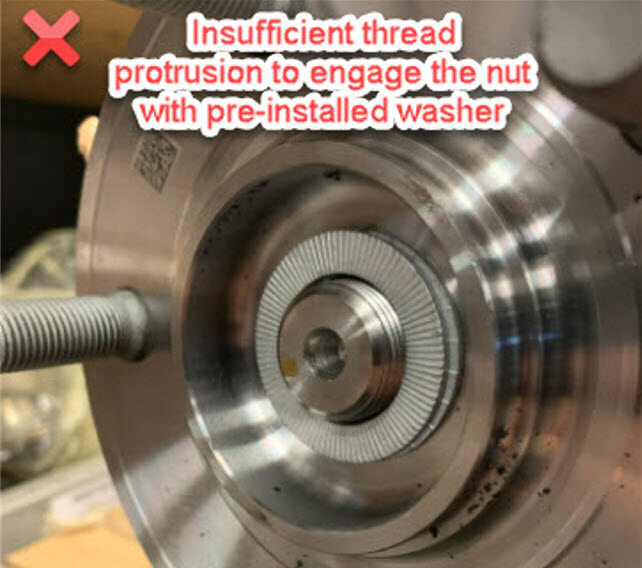

注螺母会在后续步骤中拧紧。使用不带垫圈的螺母将驱动轴穿过轮毂，然后拆下螺母并安装垫圈和螺母。不要使用电动工具：很可能会损坏螺纹。
-
安装将右前万向节固定到上部控制臂的螺栓和耐落螺母（扭矩为 60 牛米）。
-

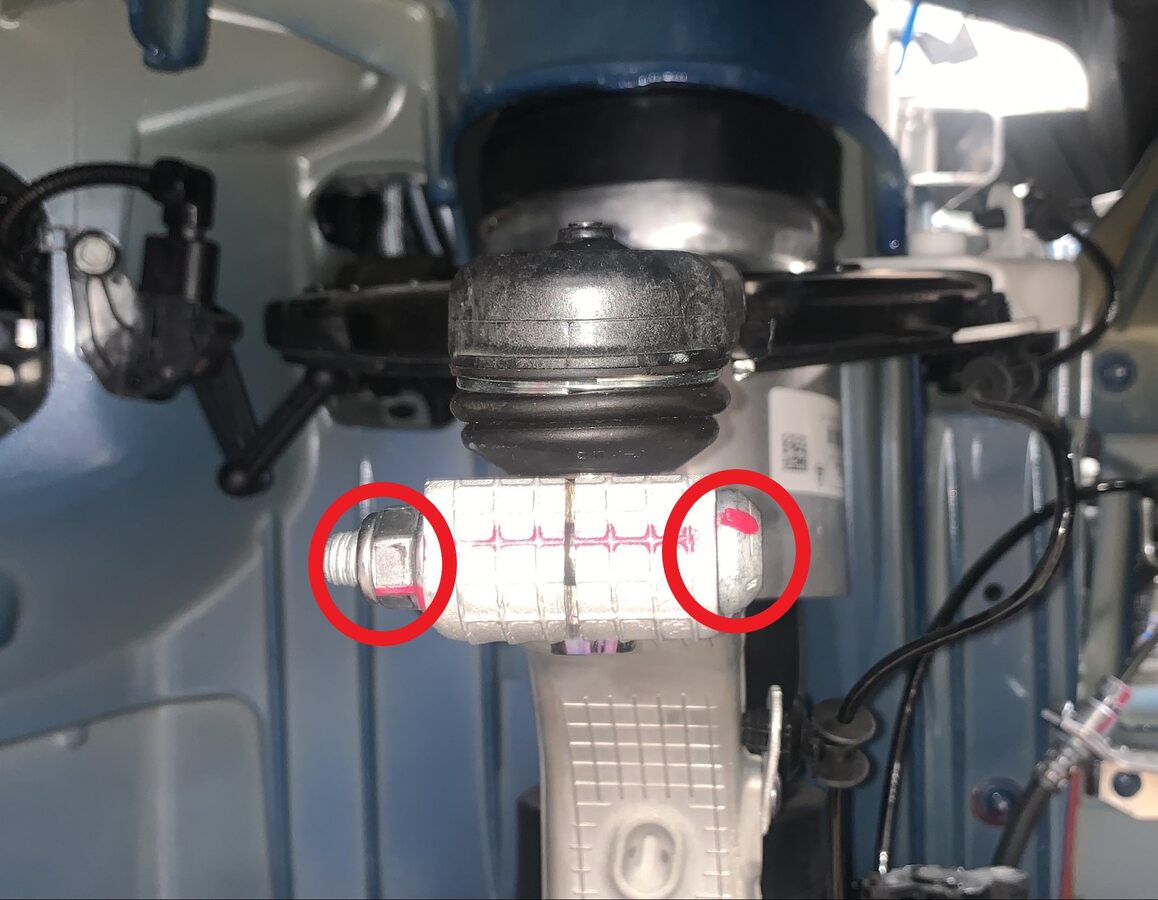

安装将右前空气弹簧模块固定到前下部尾连杆的螺栓和螺母（扭矩为 140 牛米）。
-
放置好右侧横拉杆，然后安装一个新的耐落螺母（扭矩为 102 牛米）。
-

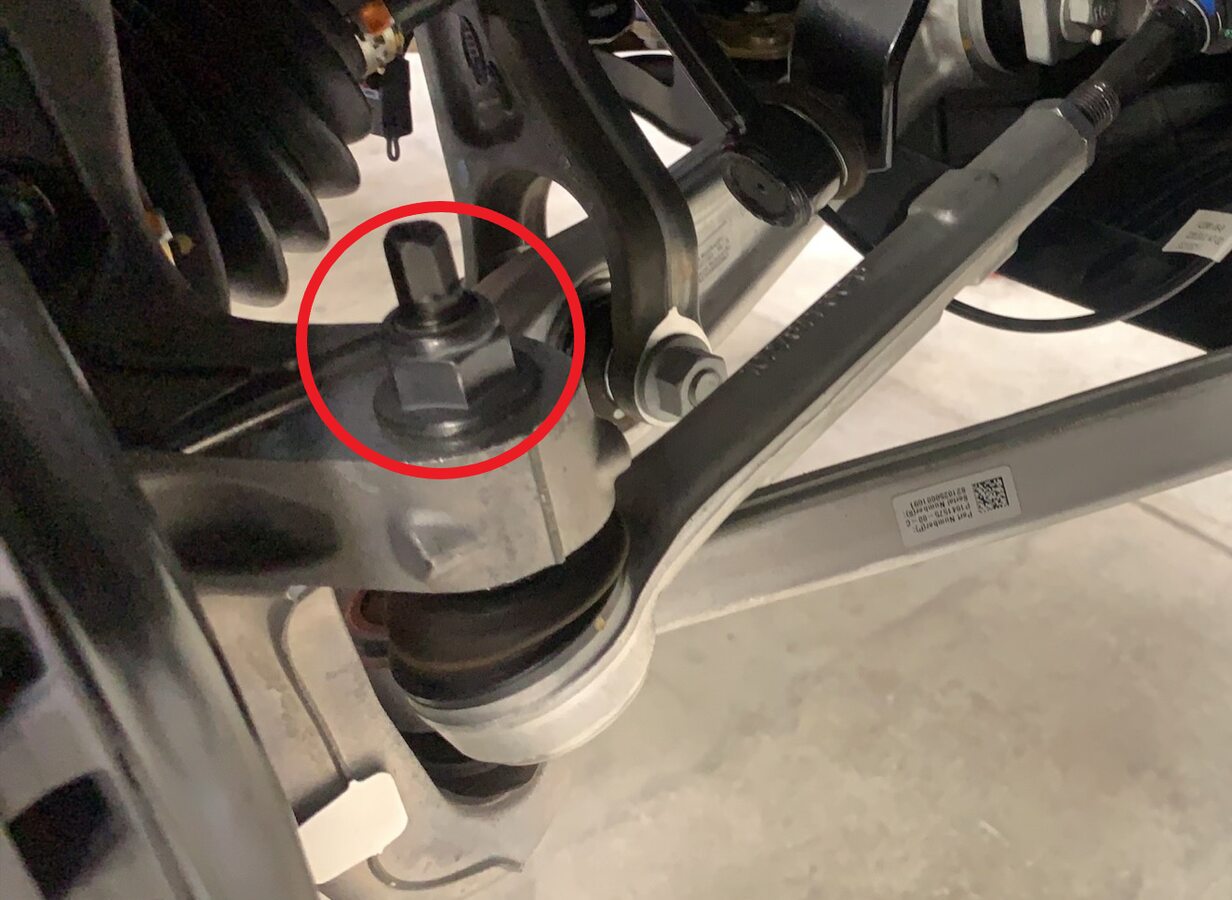

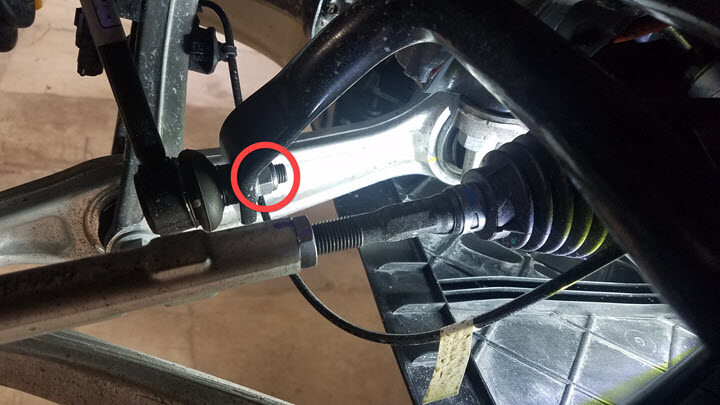

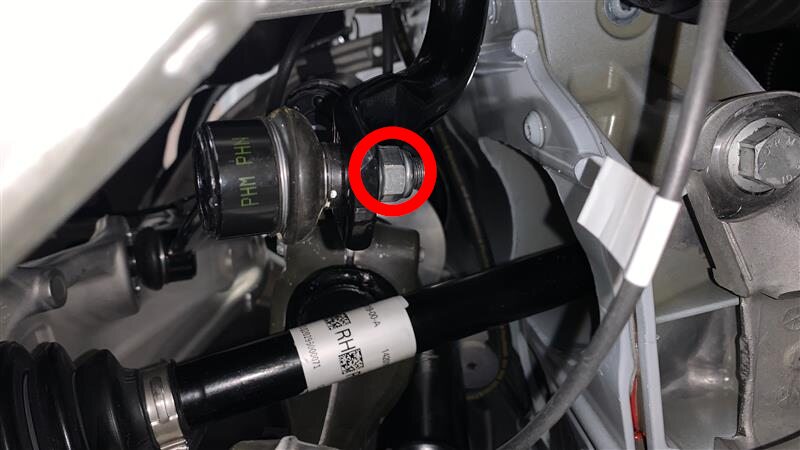

放置好平衡杆，然后安装一个将右侧尾连杆固定到平衡杆总成上的新耐落螺母（扭矩为 70 牛米）。
注使用 5 毫米内六角扳手反向固定螺柱。
-
拆下将右前制动软管固定到右前空气弹簧模块的螺栓（扭矩为 6 牛米）。
-
安装将制动软管支架固定到右前万向节的螺栓（扭矩为 6 牛米）。
-
安装将右前轮转速传感器线束固定到右前万向节的卡子（2 个）。
-
安装将右前轮转速传感器固定到右前万向节的螺栓（扭矩为 6 牛米）。
- 安装右前车轮。请参阅轮毂总成（拆卸和安装）。
-
降低车辆，右前轴螺母的拧紧扭矩为 245 牛米。
-

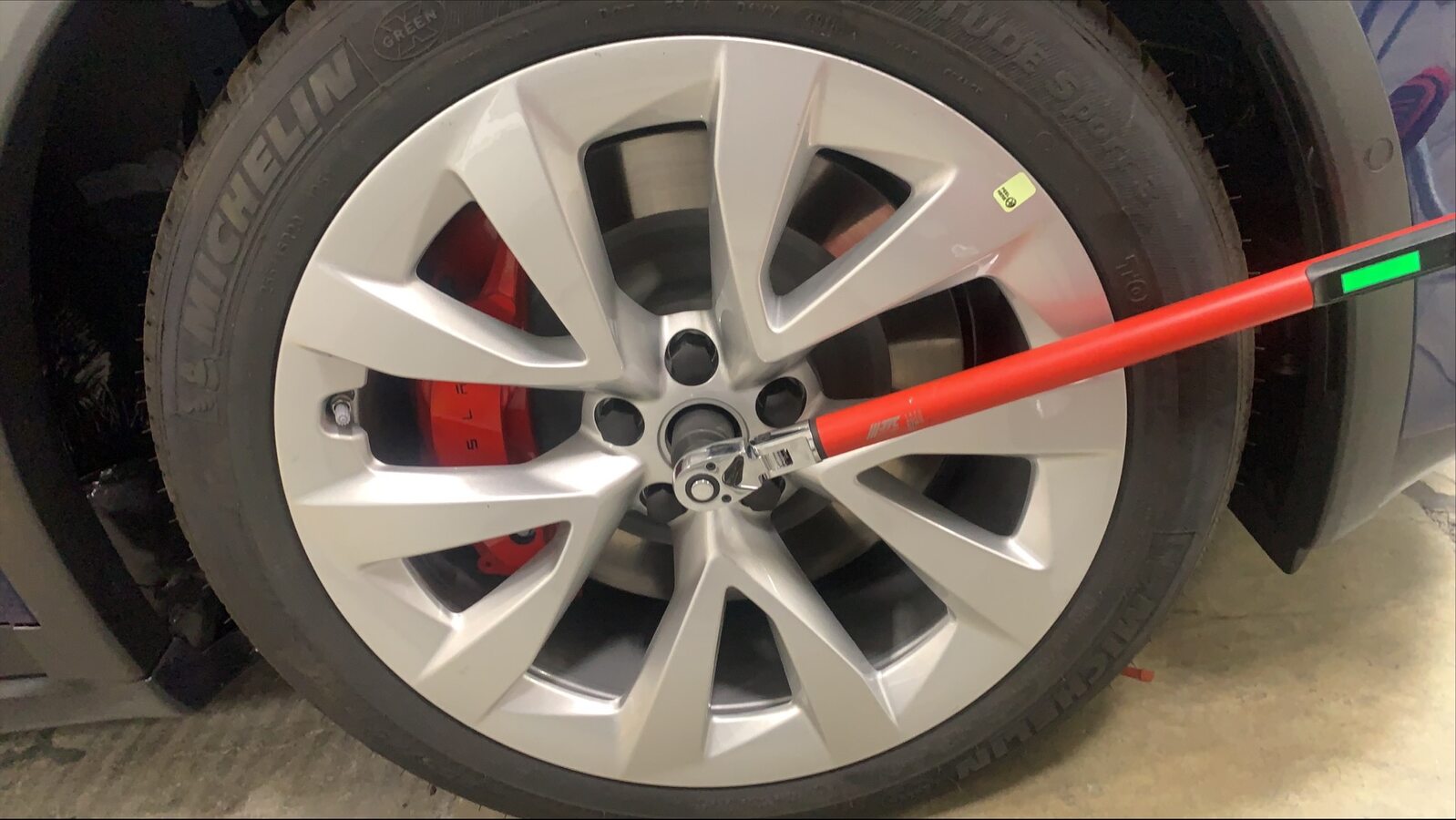

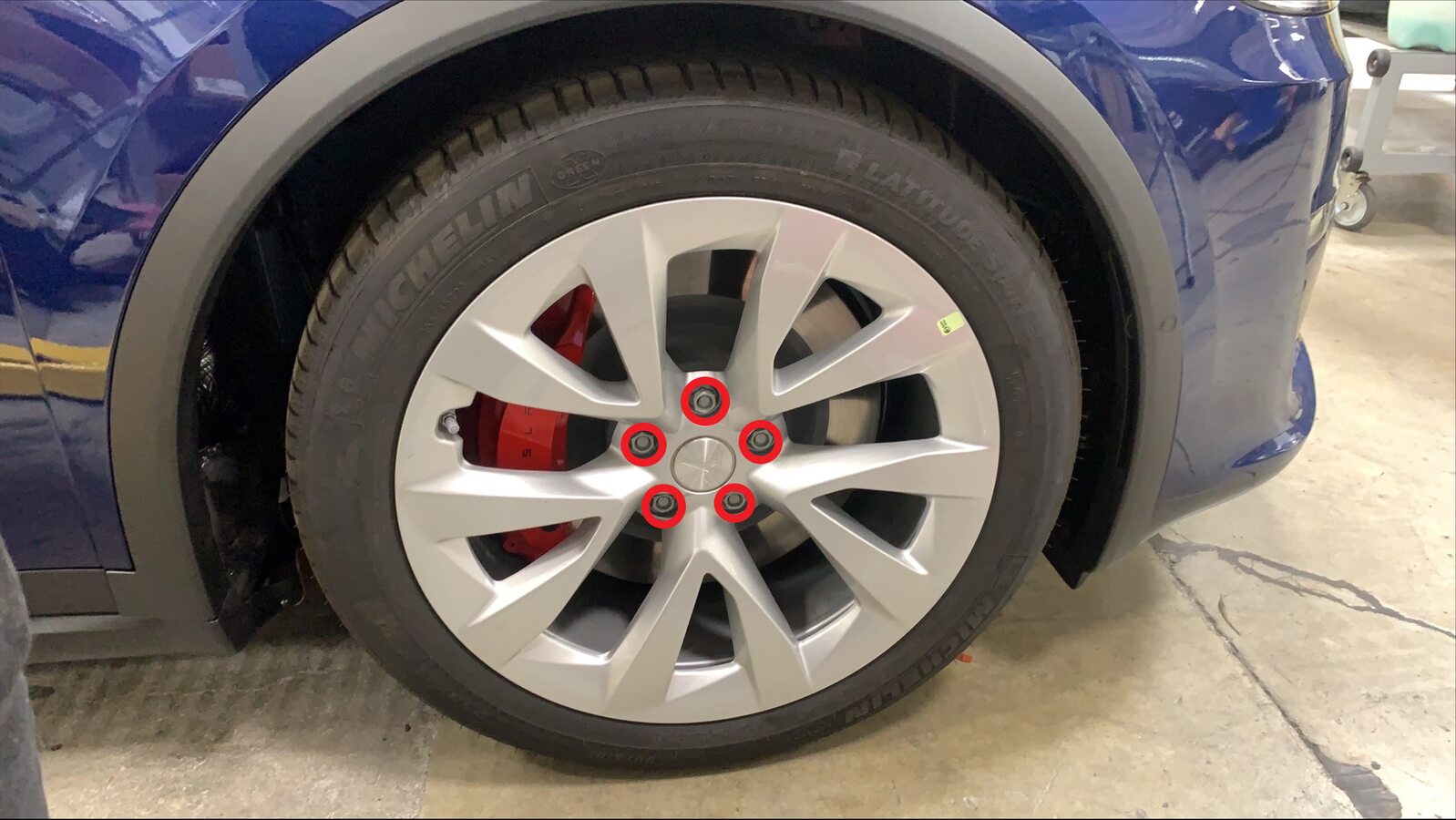

右前轮毂螺母（5 个）的拧紧扭矩为 175 牛米。
-
执行验证试驾并确保性能正常。
注添加校正修理代码（00040100）以说明时间。
