闩锁 - 车门 - 前 - LH（拆卸和更换）
校正代码
11351002 0.48
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 拆下左侧前车门装饰饰件。请参阅装饰 - 饰板 - 前车门 - LH（拆卸和更换）。
- 拆下左侧前车门饰板。请参阅面板 - 车门饰板 - 前 - LH（拆卸和更换）。
-

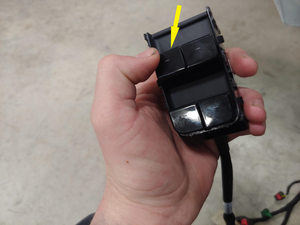

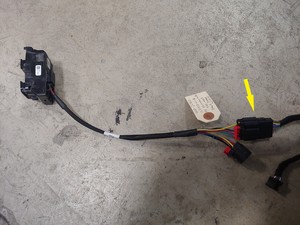

将车窗开关工具连接到左侧前车门线束，然后将左侧前车窗完全升起。
注如开关设备不可用，则可连接车门板 x927。
-

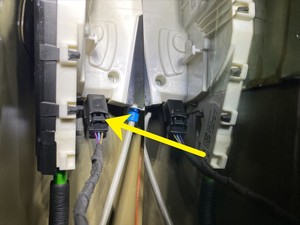

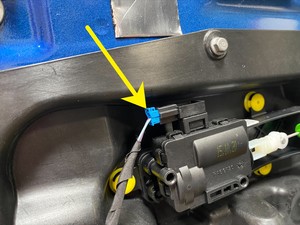

松开连接器锁，然后断开线束电气连接器与左侧前车门压力传感器的连接。
注切勿向下按红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
-

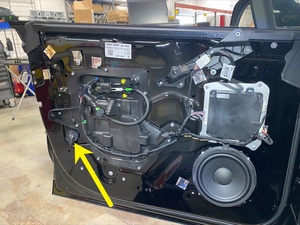

断开电气连接器与左侧前车门分离电机的连接。
-

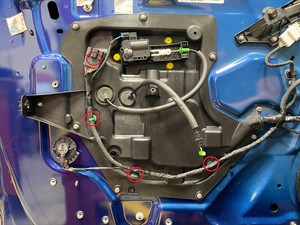

松开将左侧前车门线束固定到左侧前车门封闭板的卡子（4 个）。
-

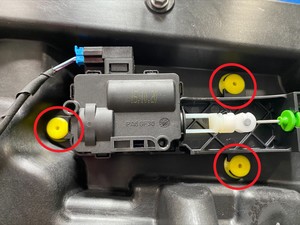

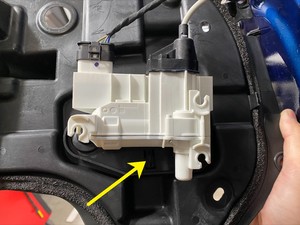

松开将左侧前车门分离电机固定到左侧前车门封闭板的卡子（3 个），松开分离拉索，然后从封闭板上拆下分离电机。
-

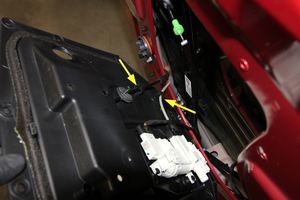

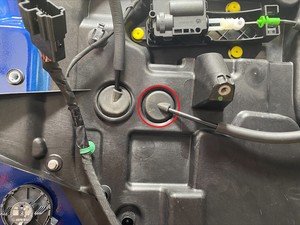

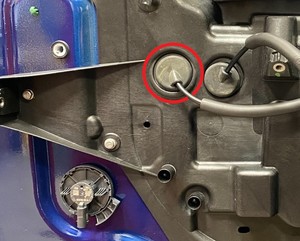

将左侧前车门分离电机拉索索环推入左侧前车门封闭板。
-
将左侧前车门内把手分离拉索索环推入左侧前车门封闭板。
-

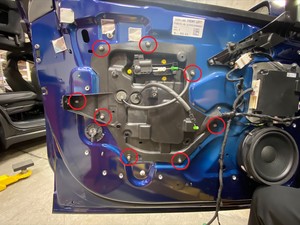

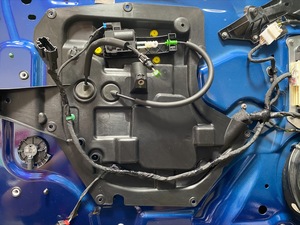

拆下将左侧前车门封闭板固定到车门总成上的螺栓（8 个）。
1.8 Nm (1.3 lbs-ft)推荐使用以下工具：- 8 毫米套筒
-
从左侧前车门封闭板背面的卡子上松开闩锁拉索（2 个）。
-

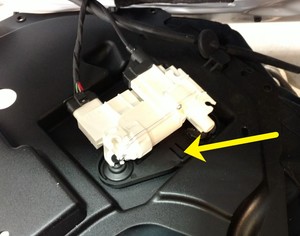

松开锁片，然后从左侧前车门封闭板上拆下卷带电机。
-

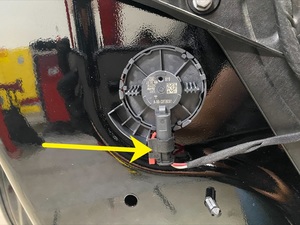

断开卷带电机电气连接器。
-

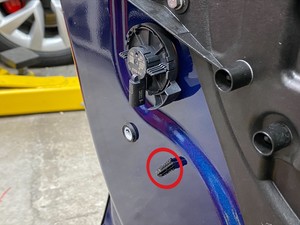

松开将拉索固定到左侧前车门的树形头卡子。
-

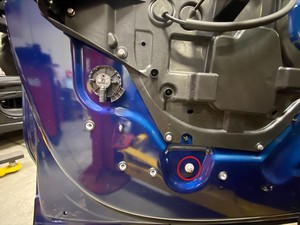

拆下将左侧后车窗下部车窗升降器安装螺柱固定到车门总成的螺母，然后将升降器推入车门。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-

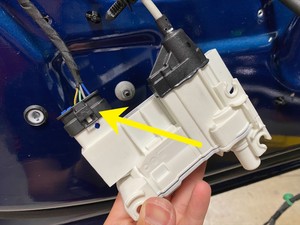

断开左侧前车门闩锁电气连接器。
-

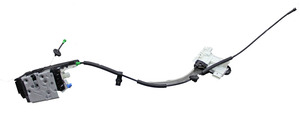

拆下并丢弃将左侧前车门闩锁固定到车门总成的螺栓（3 个），然后从车门总成上拆下闩锁。12 Nm (8.8 lbs-ft)注将车窗升降器移至一旁，使闩锁穿过封闭开口。提示： 推荐使用以下工具：
- T30 套筒
安装
-
将左侧前车门闩锁放置到车门总成中，然后安装将闩锁固定到车门总成的新螺栓（3 个）。12 Nm (8.8 lbs-ft)注将车窗升降器推入车门，使闩锁穿过封闭开口。提示： 推荐使用以下工具：
- T30 套筒
-
连接左侧前车门闩锁电气连接器。
-
安装将左侧后车窗下部车窗升降器安装螺柱固定到车门总成的螺母。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
安装将拉索固定到左侧前车门的树形头卡子。
-
连接卷带电机电气连接器。
-
将卷带电机滑动到左侧前车门封闭板上，然后固定锁片，使其锁定到位。
注当卷带电机锁定到位时，确保可以听到清脆的“咔嗒”声。
-
将车门内把手分离拉索穿过封闭板，然后安装索环。
-

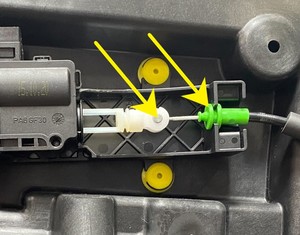

将分离电机拉索穿过封闭板，然后安装索环。
-
将闩锁拉索卡子（2 个）安装在左侧前车门封闭板的背面。
注确保后部和底部边缘上的锁片已就位。
-
将左侧前车门封闭板放置到左侧前车门上。
注确保后部和底部边缘上的锁片已就位。
-
拆下将左侧前车门封闭板固定到车门总成上的螺栓（8 个）。1.8 Nm (1.3 lbs-ft)推荐使用以下工具：
- 8 毫米套筒
-

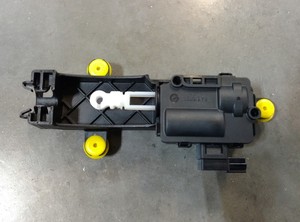

将左侧前车门分离电机放置到左侧前车门封闭板中，将分离拉索安装到分离电机上，然后安装将分离电机固定到封闭板的卡子（3 个）。
-
连接分离电机电气连接器。
-
完全降下左侧前车窗，然后断开车窗开关专用工具。
-
安装将左侧前车门线束固定到左侧前车门封闭板的卡子（4 个）。
- 安装左侧前车门饰板。请参阅面板 - 车门饰板 - 前 - LH（拆卸和更换）。
- 安装左侧前车门装饰饰件。请参阅。
