饰板总成 - 前 (HW3)（拆卸和更换）
校正代码
10011002 1.32
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 将前饰板总成从车辆上拆下。请参阅 饰板总成 - 前（拆卸和安装）。
-

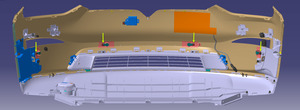

松开连接器锁，然后断开前部蓝牙低能耗 (BLE) 电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

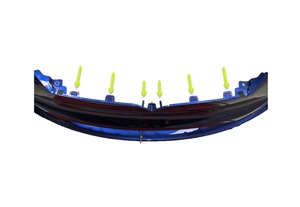

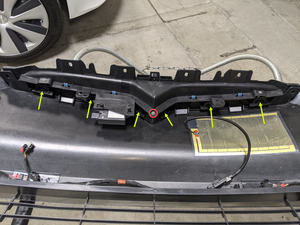

拆下用于将 T 型徽标支架固定到前饰板总成上的螺钉并松开锁片（4 个），然后将 T 型徽标从总成上取下。
NaN Nm (NaN lbs-ft)提示： 推荐使用以下工具：- 梅花 T25 套筒
-

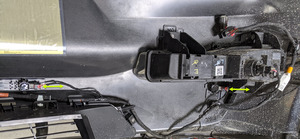

断开雷达加热器电气连接器。
-
断开左前和右前雾灯电气连接器。

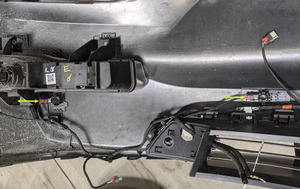

图 1. 左侧如图所示；右侧类似
-

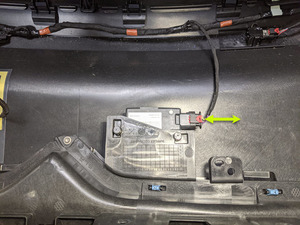

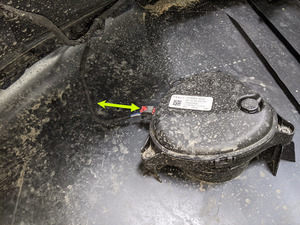

松开连接器锁，然后断开行人警示扬声器电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

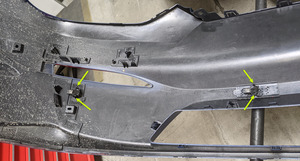

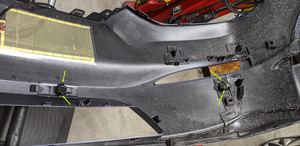

拆下用于将左右侧下部裙板固定到前饰板总成上的螺栓（2 个）和推拉式夹（4 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-

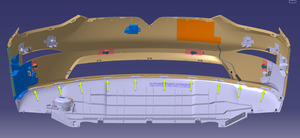

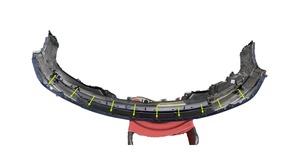

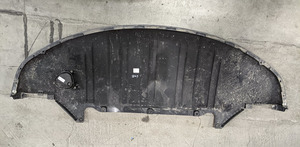

松开用于将下部裙板固定到前饰板总成上的锁片（10 个），然后将裙板从前饰板总成上拆下。
-

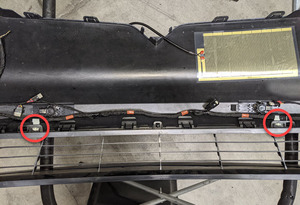

松开锁片，然后断开前饰板超声波传感器电气连接器（4 个）。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

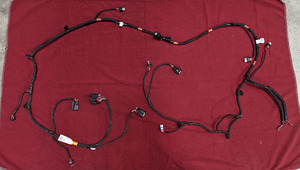

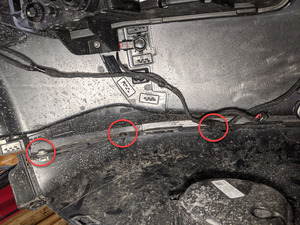

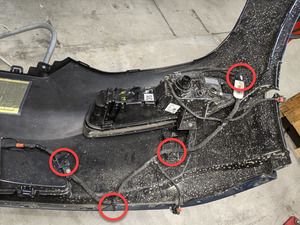

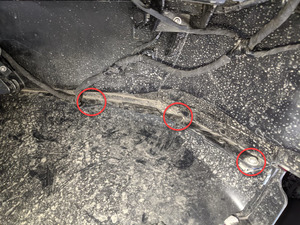

松开用于将前饰板线束固定到前饰板总成上的卡子（9 个），然后将线束从总成上拆下。
-
拆下用于将前饰板格栅固定到前饰板总成上的螺栓（2 个）。1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
-
松开用于将前饰板格栅固定到前饰板总成上的锁片（11 个），然后将格栅从总成上拆下。
-
拆下用于将左前雾灯固定到前饰板总成上的螺钉（2 个）。2.5 Nm (1.8 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
-
松开用于将左前雾灯固定到前饰板总成上的锁片（4 个），然后将雾灯从总成上拆下。
- 对右前雾灯重复第 13 步和第 14 步。
-
将前驻车距离传感器从前饰板总成上拆下。
注松开用于将传感器固定到前饰板总成上的锁片（2 个），将传感器拆下。
安装
-

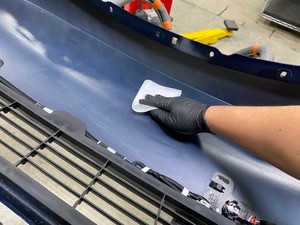

使用异丙醇 (IPA) 湿巾清洁将要安装雷达加热器的区域。
注让异丙醇 (IPA) 风干 1 分钟。注确认零件编号与车辆颜色是否匹配。
-

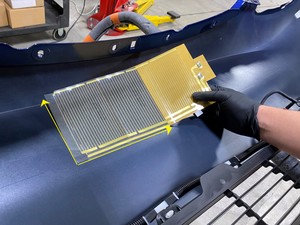

撕掉胶带保护条，将其安装到前饰板总成上。
注将雷达加热器与前饰板上的蚀刻对齐。注确保没有折痕和气泡。
-
将前驻车距离传感器（4 个）安装到前饰板总成上。
注安装前，确保密封条完全紧固在传感器上。
-
将左前雾灯安装到前饰板总成上，然后紧固用于将雾灯固定到总成上的锁片（4 个）。
-
安装用于将左前雾灯固定到前饰板总成上的螺钉（2 个）。2.5 Nm (1.8 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
- 对右前雾灯重复第 4 步和第 5 步。
-
将前饰板格栅安装到前饰板总成上，然后紧固用于将格栅固定到总成上的锁片（11 个）。
注按压锁片前，请先将锁片放置到正确位置。注确认格栅已完全就位。
-
安装用于将前饰板格栅固定到前饰板总成上的螺栓（2 个）。1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
-
将前饰板线束安装到前饰板总成上，然后紧固用于将线束固定到总成上的卡子（9 个）。
-
连接前驻车距离传感器电气连接器（4 个），然后卡入锁片。
-
将下部裙板安装到前饰板总成上，然后紧固用于将裙板固定到总成上的锁片（10 个）。
注按压锁片前，请先将锁片放置到正确位置。注确认裙板已完全就位。
-
安装用于将左右侧下部裙板固定到前饰板总成上的螺栓（2 个）和推拉式夹（4 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
连接行人警示扬声器电气连接器，然后卡入连接器锁。
-
连接左前和右前雾灯电气连接器。
图 2. 左侧如图所示；右侧类似
-

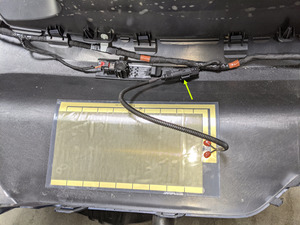

连接雷达加热器垫电气连接器。
-
将 T 型徽标支架安装到前饰板总成上，然后安装用于将支架固定到总成上的螺钉并紧固锁片（4 个）。NaN Nm (NaN lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
-
连接前部蓝牙低能耗 (BLE) 电气连接器，然后卡入连接器锁。
- 将前饰板总成安装到车辆上。请参阅 饰板总成 - 前（拆卸和安装）。
