支架 - 前端(拆卸和更换)

校正代码 10101002 1.26 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前饰板总成。请参阅 饰板总成 - 前(拆卸和安装)。
  2. 拆下左右前大灯。请参阅 前照灯 - LH(拆卸和更换)。

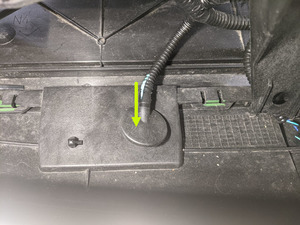

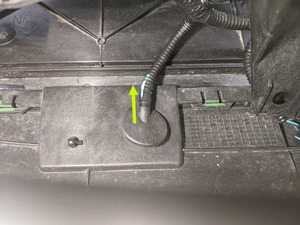

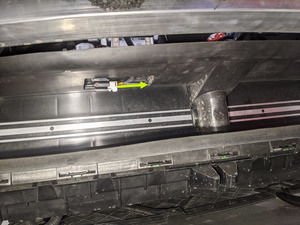

  3. 断开环境空气温度传感器连接器,然后松开用于将传感器固定到前端支架的索环。
    提示: 推荐使用以下工具:
    • 塑料饰板工具
    • 袖珍螺丝刀

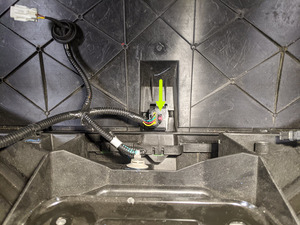

  4. 断开主动进气格栅执行器连接器。
    Informational PurposesAn informational icon, calling your attention
    注

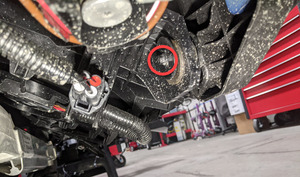

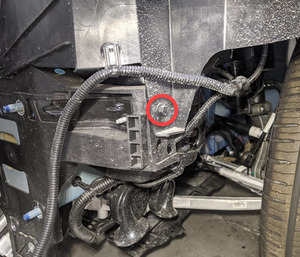

    松开连接器锁片以断开连接器。

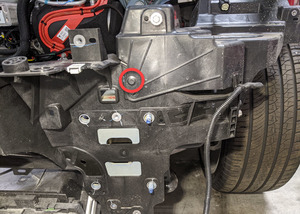

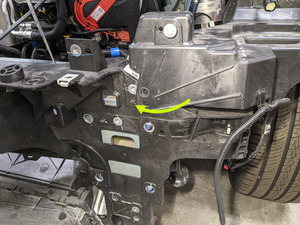

    提示: 推荐使用以下工具:
    • 袖珍螺丝刀
  5. 松开将前端线束模块固定到前端支架的卡子(2 个),然后将线束从前端支架上拆下。

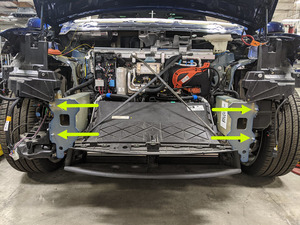

    提示: 推荐使用以下工具:
    • 卡子撬具

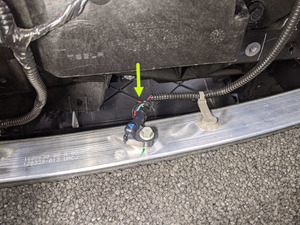

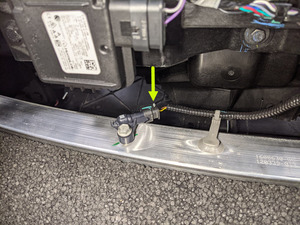

  6. 断开保险杠左右侧碰撞加速计传感器连接器(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注
    切勿向下按压红色锁片。拉动红色锁片,然后松开连接器。
    提示: 推荐使用以下工具:
    • 袖珍螺丝刀

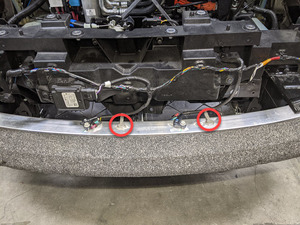

  7. 松开用于将前端模块线束固定到前保险杠下梁上的树形卡扣夹(2 个)。
    提示: 推荐使用以下工具:
    • 卡子撬具

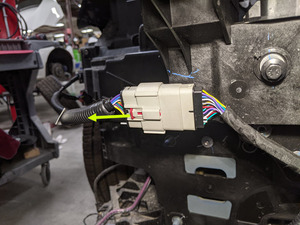

  8. 断开前端模块线束连接器(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注
    松开连接器锁片。
    提示: 推荐使用以下工具:
    • 袖珍螺丝刀

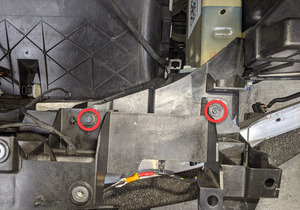

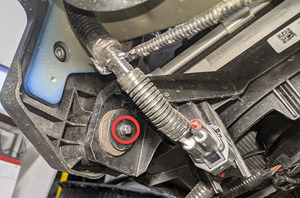

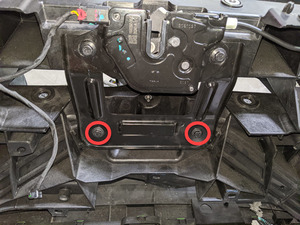

  9. 拆下用于将闩锁支架固定到前端支架上的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

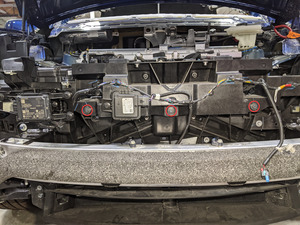

  10. 拆下用于将前端支架竖板固定到前端支架上的螺栓(7 个)。
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

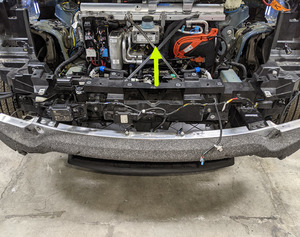

  11. 在助手的帮助下,将前端支架竖板从车辆上拆下。

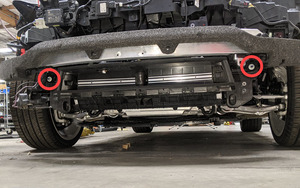

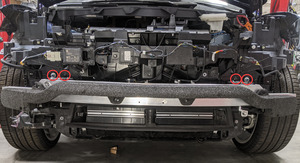

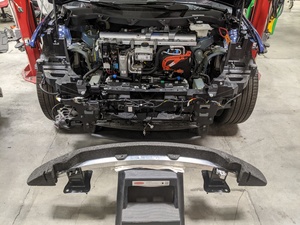

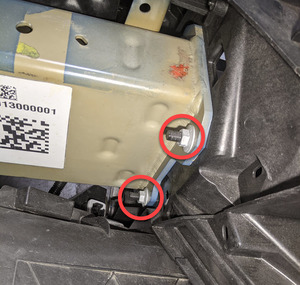

  12. 在助手的帮助下,拆下用于将前保险杠梁固定到前端支架上的螺母(8 个)和螺栓(2 个),然后将保险杠梁从车辆上拆下。
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 15 毫米深套筒
    • 棘轮/扭矩扳手

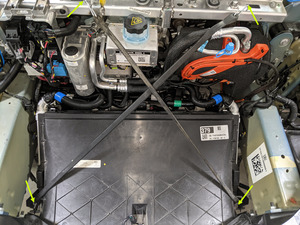

  13. 使用弹力绳绑好主动进气格栅和散热器总成,避免损坏。
    提示: 推荐使用以下工具:
    • 弹力绳

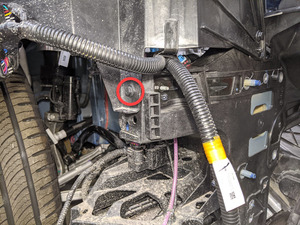

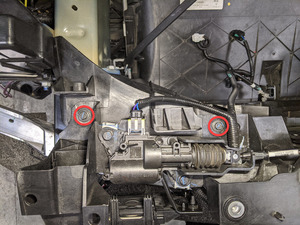

  14. 拆下用于将冷却风扇模块固定到前端支架上的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

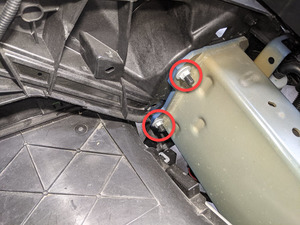

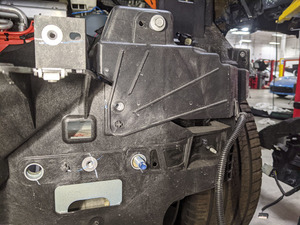

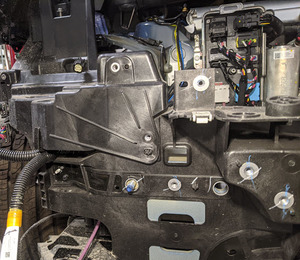

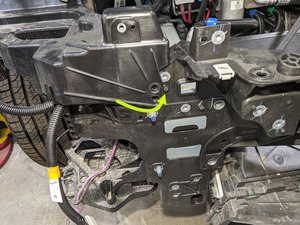

  15. 拆下用于将左侧车灯支架固定到车辆上的螺栓(2 个),然后将车灯支架从前端支架固定销上取下。
    Informational PurposesAn informational icon, calling your attention
    注
    这样会为拆下前端支架留足间隙。
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

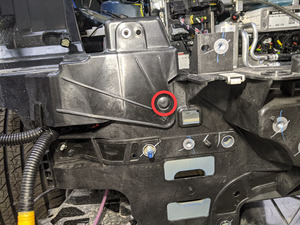

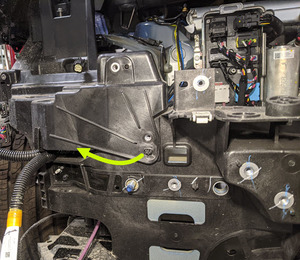

  16. 拆下用于将右侧车灯支架固定到前端支架上的螺栓(2 个),然后将车灯支架从前端支架固定销上取下。
    Informational PurposesAn informational icon, calling your attention
    注
    这样会为拆下前端支架留足间隙。
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

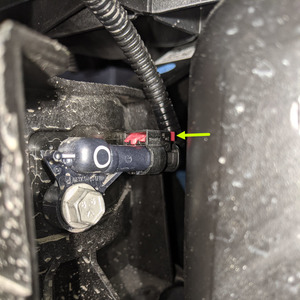

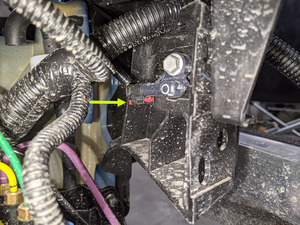

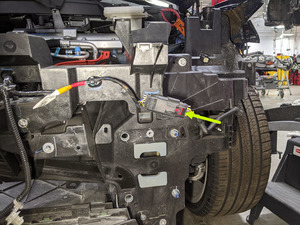

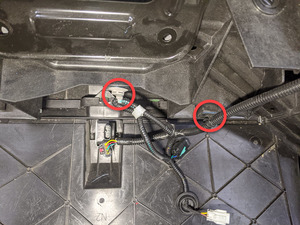

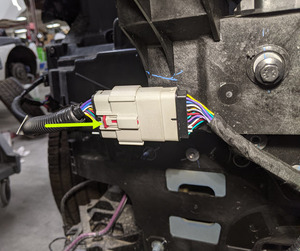

  17. 断开左右碰撞传感器连接器(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注
    松开锁片,以断开连接器。
    提示: 推荐使用以下工具:
    • 袖珍螺丝刀

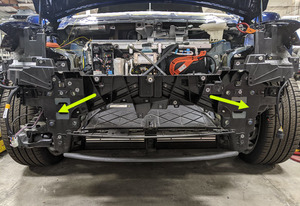

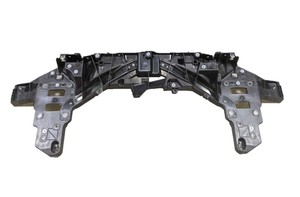

  18. 在助手的帮助下,将前端支架从车辆上拆下。

安装

  1. 在助手的帮助下,将前端支架放置到车辆上,然后对齐支架与车身螺柱(4 个)以进行安装。
  2. 连接左右碰撞传感器连接器(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注
    接合好连接器锁片。
  3. 将右侧车灯支架安装到前端支架固定销上,然后安装用于将车灯支架固定到前端支架上的螺栓(2 个)。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  4. 将左侧车灯支架安装到前端支架固定销上,然后安装用于将车灯支架固定到前端支架上的螺栓(2 个)。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  5. 安装用于将冷却风扇模块固定到前端支架上的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  6. 将弹力绳从主动进气格栅和散热器总成上拆下。
  7. 在助手的帮助下,安装用于将前保险杠梁固定到前端支架上的螺栓(2 个)。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  8. 在助手的帮助下,安装用于将前保险杠梁固定到前端支架上的螺母(8 个)。
    60 Nm (44.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  9. 在助手的帮助下,将前端支架竖板安装到前端支架上,然后安装用于将前端支架竖板固定到前端支架上的螺栓(7 个)。
    8 Nm (5.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  10. 连接前端模块线束连接器(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注
    接合好连接器锁片。
  11. 安装用于将前端模块线束固定到前保险杠下梁上的树形卡扣夹(2 个)。
  12. 连接保险杠左右侧碰撞加速计传感器连接器(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注
    卡入连接器锁片。
  13. 将前端模块线束安装到前端支架固定销上,然后安装用于将线束固定到支架上的冷杉树夹(2 个)。
  14. 连接主动进气格栅执行器连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    卡入连接器锁片。
  15. 安装用于将环境空气温度传感器固定到前端支架上的索环,然后连接好传感器连接器。
  16. 安装左右大灯。请参阅 前照灯 - LH(拆卸和更换)。
  17. 安装前饰板总成。请参阅 饰板总成 - 前(拆卸和安装)。
