座椅总成 - 第二排 - RH（五座）（拆卸和更换）
校正代码
13054902 1.08
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开所有车门并降下前车窗。
- 将驾驶位座椅向前移动。
- 放倒第二排左侧座椅。
- 拆下左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
-

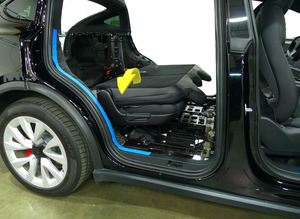

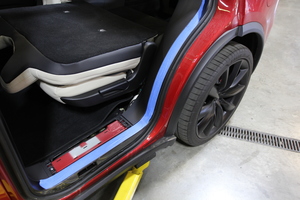

在左侧门框硬盖板上粘贴遮蔽胶带，防止损坏。
- 在车辆右侧重复执行第2至5步。
- 拆下后行李箱负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
- 拆下前备箱负重底板。请参阅后备箱负重底板 - 前部（拆卸和更换）。
- 拆下后备箱间隙隔套。请参阅间隙隔套 - 后备箱（五座）（拆卸和更换）。
- 拆下后备箱右侧装饰件。请参阅饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
- 拆下右侧 C 柱中间饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 拆下后备箱右侧负重底板支架盖板。请参阅盖板 - 支架 - 后备箱负重底板 - LH（拆卸和更换）。
- 拆下右侧 C 柱下部饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 在车辆左侧重复执行第10至13步。
- 拆下第二排中间底板。请参阅底板 - 中部 - 第二排（五座）（拆卸和更换）。
-

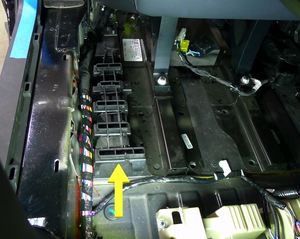

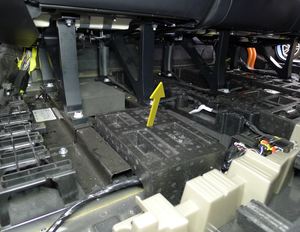

拆下第二排座椅右侧底板支撑。
-

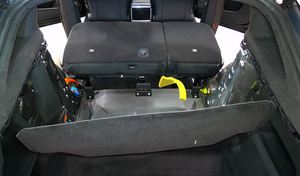

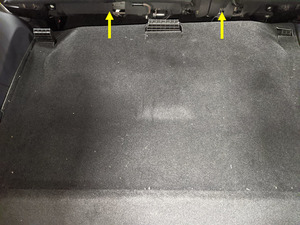

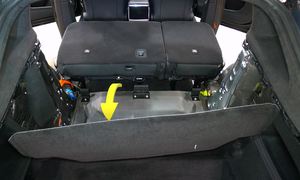

向后折叠行李箱地毯。
注从前端开始，将地毯提起放到鱼叉支架上，然后将其向后折叠直至可以够到后排座椅部件。
- 拆下第二排后部底板。请参阅底板 - 后 - 第二排（五座）（拆卸和更换）。
-

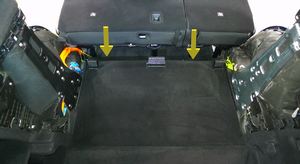

拆下并丢弃将第二排右侧座椅滑轨后部固定至车上的螺栓（4 个）。
45 Nm (33.2 lbs-ft)提示： 推荐使用以下工具：- 11 毫米套筒
-

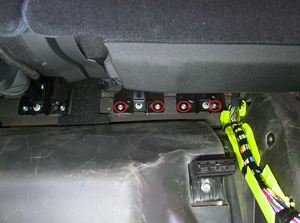

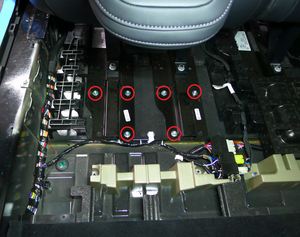

拆下并弃用将第二排右侧座椅滑轨前部固定至车上的螺栓（6 个） 。45 Nm (33.2 lbs-ft)提示： 推荐使用以下工具：
- 11 毫米套筒
-

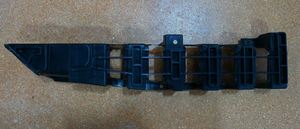

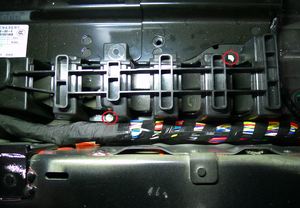

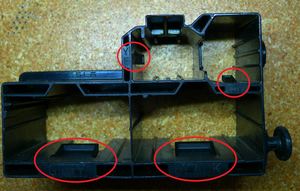

拆下将第二排右侧座椅地毯支架固定至车辆的螺栓（2 个），然后从车上拆下支架。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒扳手
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
-

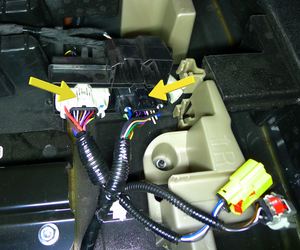

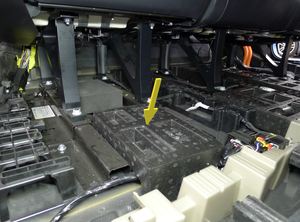

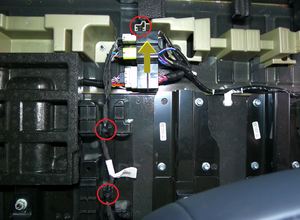

松开将座椅线束连接至右侧底板撑板支架的卡子（2 个）。
-

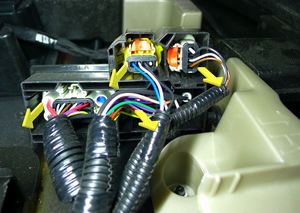

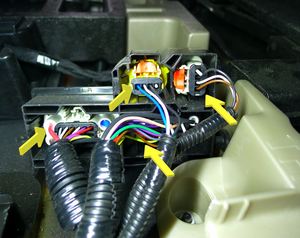

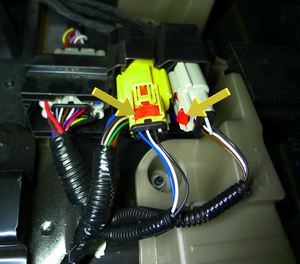

松开锁片，然后断开第二排右侧座椅线束电气连接器（4 个）。
注从支架上松开连接器，以便够到连接器。
-

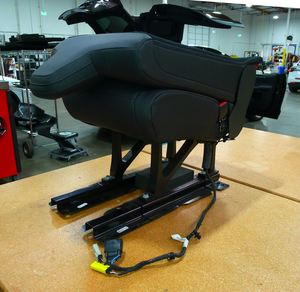

在助手的帮助下，从车上拆下第二排右侧座椅总成。
安装
-

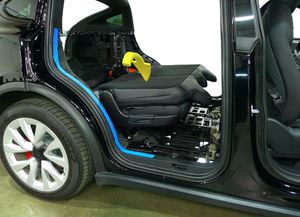

在助手的帮助下，将第二排右侧座椅总成放到车上。
注确保导向销已正确对齐。
-
连接第二排右侧座椅线束电气连接器（4 个），紧固连接器锁，然后将连接器外壳紧固到支架上。
注将连接器外壳紧固到支架上。
-
紧固将座椅线束连接至右侧底板撑板支架的卡子（2 个）。
-
将第二排右侧座椅地毯撑板支架放到车上，然后安装将支架固定到车辆上的螺栓（2 个）。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒扳手
-
安装并手动拧紧将第二排右侧座椅滑轨前部固定到车辆上的新螺栓（6 个）。
提示： 推荐使用以下工具：
- 11 毫米套筒
-
安装将第二排右侧座椅滑轨后部固定到车辆上的新螺栓（4 个）。45 Nm (33.2 lbs-ft)提示： 推荐使用以下工具：
- 11 毫米套筒
-
拧紧将第二排右侧座椅滑轨前部固定到车辆上的螺栓（6 个）。45 Nm (33.2 lbs-ft)提示： 推荐使用以下工具：
- 11 毫米套筒
-
拆下第二排右侧座椅底板支撑。
- 安装第二排后部底板。请参阅底板 - 后 - 第二排（五座）（拆卸和更换）。
-
将后备箱地毯折叠回原位。
注将地毯向下折叠到鱼叉形支架上。
- 安装第二排中间底板。请参阅底板 - 中部 - 第二排（五座）（拆卸和更换）。
- 安装左侧 C 柱下部饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 安装左侧 C 柱中间饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 在车辆右侧重复执行第12至14步。
- 安装后备箱左侧和右侧装饰件。请参阅饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
- 安装后备箱间隙隔套。请参阅间隙隔套 - 后备箱（五座）（拆卸和更换）。
- 安装后备箱左右负重底板支架盖板。请参阅盖板 - 支架 - 后备箱负重底板 - LH（拆卸和更换）。
- 安装前备箱负重底板。请参阅后备箱负重底板 - 前部（拆卸和更换）。
- 安装后备箱负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 关闭掀背车门。
- 从左侧和右侧 C 柱下部和门框硬盖板上撕下遮蔽胶带。
- 立起第二排左侧和右侧座椅。
- 将驾驶位和副驾位座椅移回原位。
- 关闭右前车门。
-
校准后车门。
注若车辆触摸屏上弹出“需要校准”消息，请长按 校准，开始校准后车门。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 点击Actions选项卡，然后搜索 "Service-Redeploy"。
-
点击SERVICE CAN REDEPLOY，然后点击Run，等待例程完成。
注例程会提示成功完成，但后台会继续更新。注用户界面 (UI) 会显示更新进度。注完成后，点击窗口右上角的 "X" 关闭。
- 断开 Toolbox，然后从车上拆下笔记本电脑。请参阅Toolbox 3（连接和断开）。
- 升起前车窗，关闭左前车门。
