赛车座椅 - 第一排（拆卸和更换）

校正代码 13012412 1.98 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

打开所有车门，降下左前车窗。
将驾驶位座椅向前移动。
用一字螺丝刀逆时针转动前座椅安全带联动装置的锁止机构，以便将其从预紧器松开，然后将联动装置从预紧器上滑下并将其放置在一旁。

警告
请勿顺时针旋转，以免损坏锁止机构。

注
联动装置的设计可能有所不同，但功能相同。

注
松开时，锁定螺钉将保持在水平位置。

注
联动装置松开时会发出轻微的咔嗒声。

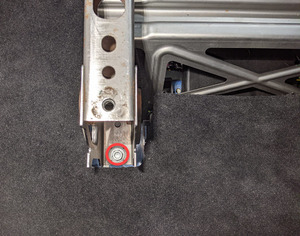

拆下并丢弃用于将驾驶位座椅后部滑轨固定到车上的螺栓（2 个）。
34 Nm (25.1 lbs-ft)
提示：推荐使用以下工具：
- 梅花 Plus T45 套筒
将驾驶位座椅向后移动。
拆下并丢弃用于将驾驶位座椅前部滑轨固定到车上的螺栓（2 个）。
34 Nm (25.1 lbs-ft)
提示：推荐使用以下工具：
- 梅花 Plus T45 套筒
将驾驶位座椅移到滑轨中间，将座椅靠背调整至与地面垂直的位置。
在副驾位座椅上重复操作步骤 2 到步骤 7。
拆下前备箱后挡板请参阅前备箱挡板 - 后部（拆卸和更换）。
断开低压电源。请参阅低压电源（断开和连接）
旋转驾驶位座椅，以便能够到座椅下部。
松开用于将左侧车身线束固定到座椅总成上的卡子，然后松开连接器锁，最后再从座椅控制器上断开左侧车身线束电气连接器（2 个）。

注
断开连接器前，请先松开黑色连接器上的红色锁片。
在助手的帮助下，从车上拆下驾驶位座椅。
在副驾位座椅上重复操作步骤 12 和步骤 13。
从车上拆下第一排中控台总成。请参阅中控台总成 - 第一排（拆卸和安装）

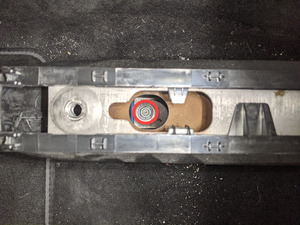

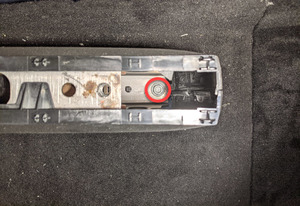

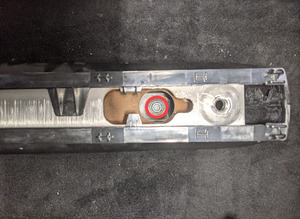

拆下并丢掉用于将驾驶位座椅外侧升降器总成固定到车辆上的螺栓（2 个），然后将总成从车辆上拆下。
33 Nm (24.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒

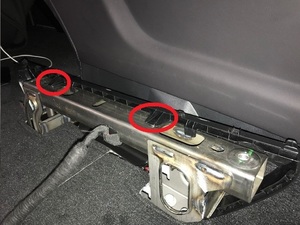

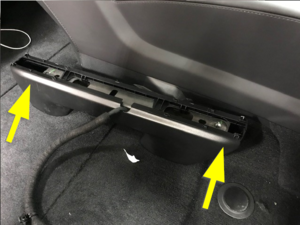

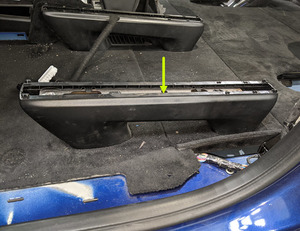

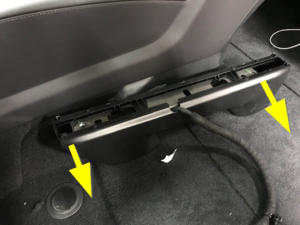

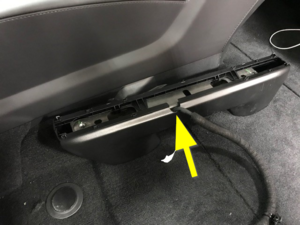

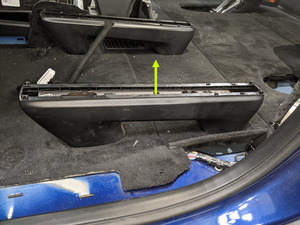

松开用于将驾驶位座椅内侧抬升装置外盖固定到抬升装置上的卡子（2 个），然后从抬升装置上拆下盖子。

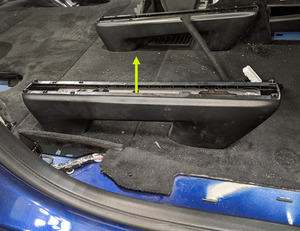

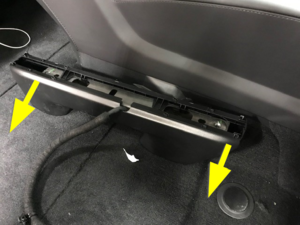

松开用于将驾驶位座椅内侧抬升装置内盖固定到抬升装置上的卡子（2 个），然后从抬升装置上拆下盖子。

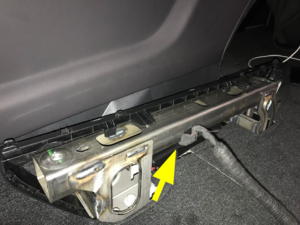

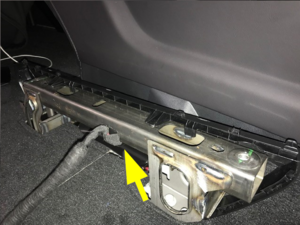

松开用于将驾驶位座椅线束固定到驾驶位座椅内侧抬升装置上的卡子（2 个），然后从抬升装置上拆下线束。

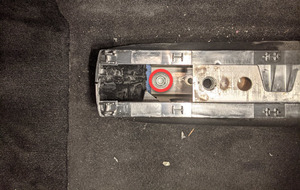

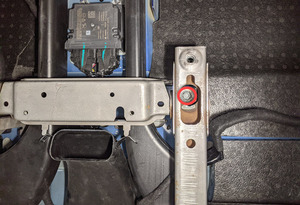

拆下并丢弃用于将副驾位座椅外侧升降器总成固定到车辆的螺栓（2个），然后从车上拆下总成。
33 Nm (24.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒

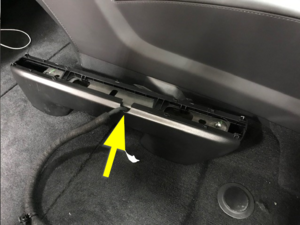

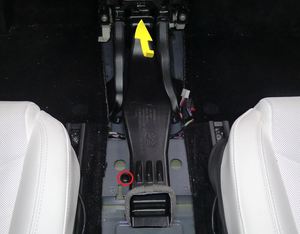

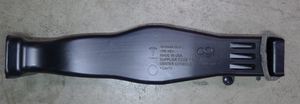

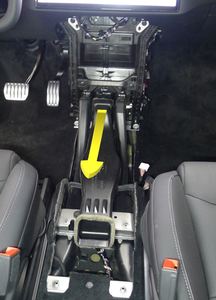

拆下将 HVAC 风管固定到车辆上的卡子，然后从车上拆下风管。

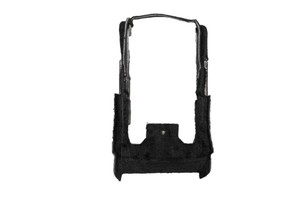

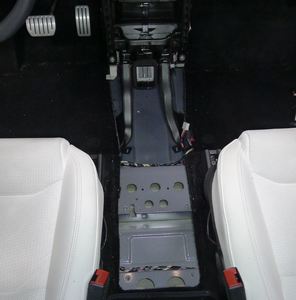

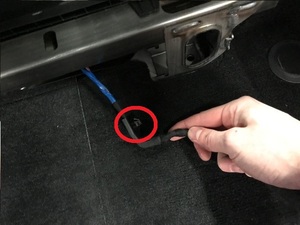

拆下将第一排单座椅抬升装置处地毯固定到车辆上的卡子，然后从车上拆下地毯。

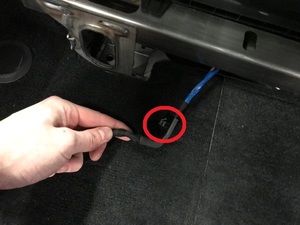

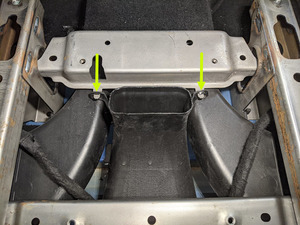

松开用于将风管固定到第一排单座椅的锁片（2 个）。

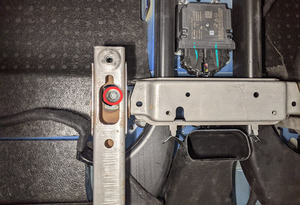

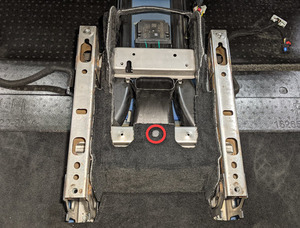

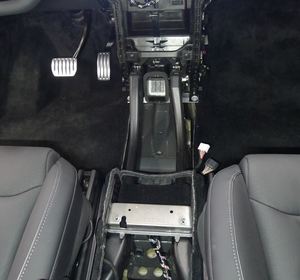

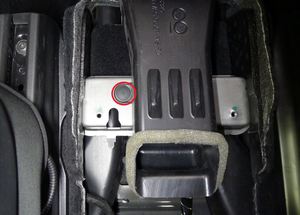

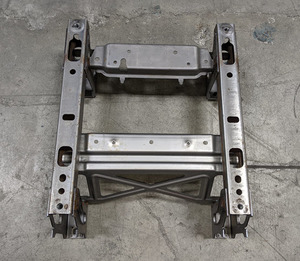

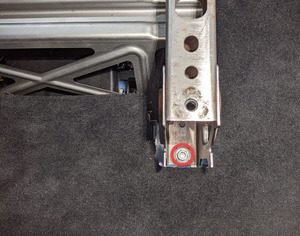

拆下并丢掉用于将第一排单座椅固定到车辆的螺栓（4 个），然后从车上拆下单座椅。
33 Nm (24.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒

安装

将第一排单座椅放置在车内，然后安装新的螺栓（4 个），将单座椅固定到车上。
33 Nm (24.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒
紧固用于将风管固定到第一排单座椅的锁片（2 个）。
将第一排单座椅抬升装置处地毯放置到车内，然后安装用于将地毯固定到车上的卡子。
将中控台处 HVAC 风管放置到车内，然后安装用于将风管固定到车上的卡子。

注
将风管滑入 HVAC 总成，确保风管完全就位。

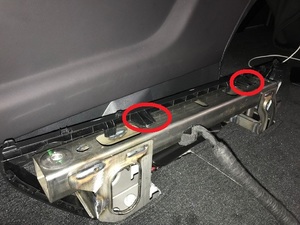

紧固用于将驾驶位座椅线束固定到驾驶位座椅内侧抬升装置上的卡子（2 个）。
将副驾位座椅内侧抬升装置内盖放置到抬升装置上，然后紧固用于将内盖固定到抬升装置上的卡子。在副驾位座椅内侧抬升装置外盖上重复此步骤。

注
请先安装内盖，然后再安装外盖。

注
请务必使座椅线束穿过外盖。
将驾驶位座椅内侧抬升装置内盖放置到抬升装置上，然后紧固用于将内盖固定到抬升装置上的卡子。在驾驶位座椅内侧抬升装置外盖上重复此步骤。

注
请先安装内盖，然后再安装外盖。

注
请务必使座椅线束穿过外盖。
安装第一排中控台总成。请参阅中控台总成 - 第一排（拆卸和安装）

注
稍后会安装前排座椅。
将驾驶位座椅外侧升降器总成放置到车内，然后安装新的螺栓（2 个），将总成固定到车上。
33 Nm (24.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒
在助手的帮助下，将驾驶位座椅放入车内。

警告
将座椅抬入车内时，请注意不要损坏周边部件。
在助手的帮助下，适当调整驾驶位座椅位置，以便能够到座椅下部。
紧固用于将左侧车审线束固定到座椅总成上的卡子，然后将左侧车身线束电气连接器（2 个）连接到座椅控制器上，最后再紧固连接器锁。
在助手的帮助下，将驾驶位座椅移动到垂直位置。
将副驾位座椅外侧升降器总成放置到车内，然后安装新的螺栓（2 个），将总成固定到车上。
33 Nm (24.3 lbs-ft)
提示：推荐使用以下工具：
- 13 毫米套筒
在助手的帮助下，将副驾位座椅放入车内。

警告
将座椅抬入车内时，请注意不要损坏周边部件。
在助手的帮助下，适当调整副驾位座椅位置，以便能够到座椅下部。
紧固用于将右侧车身线束固定到座椅总成上的卡子，然后将右侧车身线束电气连接器（2 个）连接到座椅控制器上，最后再紧固连接器锁。
在助手的帮助下，将副驾位座椅调整到垂直位置。
连接低压电源请参阅低压电源（断开和连接）。
安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
校准后车门。

注
若车辆触摸屏上弹出 "Calibration Needed" 消息，请长按 Calibrate，开始校准后车门。
将副驾位座椅向前移动。
将前座椅安全带联动装置安装到预紧器上：
1. 确保锁定螺钉处于水平位置。如果锁定螺钉未处于水平位置，则按照松开说明将其解锁。
2. 确认 B 柱上饰板至预紧器处的座椅安全带没有扭曲。
3. 将联动装置安装到预紧器拉索上。

  注
  此时将听到咔嗒声。

  注
  锁定螺钉将转回到锁定位置。
4. 用至少 15 磅的力对座椅安全带进行拉力测试。
安装新的螺栓（2 个），将副驾位座椅滑轨后部固定到车上
34 Nm (25.1 lbs-ft)
提示：推荐使用以下工具：
- 梅花 Plus T45 套筒
将副驾位座椅向后移动
安装新的螺栓（2 个），将副驾位座椅滑轨前部固定到车上。
34 Nm (25.1 lbs-ft)
提示：推荐使用以下工具：
- 梅花 Plus T45 套筒
将副驾位座椅移回原位。
关闭右前车门
针对车辆左侧重复第 22 步至第 27 步操作。
