背光灯玻璃（拆卸和安装）

校正代码 10204001 1.74 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下掀背车门下部饰板。请参阅 饰板 - 掀背尾门 - 下（拆卸和更换）。
  2. 拆下掀背尾门扬声器格栅。请参阅 格栅 - 扬声器 - 掀背尾门（拆卸和更换）。
  3. 拆下掀背尾门上部饰板。请参阅 饰板 - 上 - 掀背尾门（拆卸和更换）。

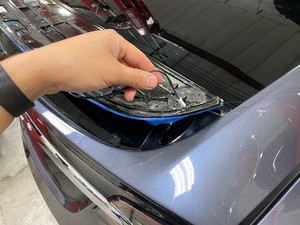

  4. 拆下右侧主动扰流板滤污器盖请参阅 盖板 - 滤污器 - 主动扰流板 - LH（拆卸和更换）

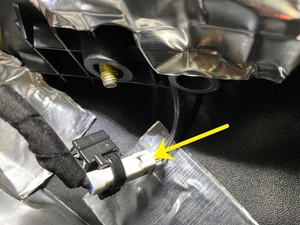

  5. 松开卡子，然后断开中央高位刹车灯 (CHMSL) 电气连接器
    Informational PurposesAn informational icon, calling your attention
    注

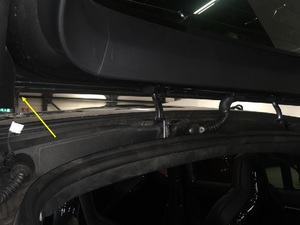

    松开掀背车门总成上的卡子
  6. 拆下左侧主动扰流板滤污器盖请参阅 盖板 - 滤污器 - 主动扰流板 - LH（拆卸和更换）
  7. 断开尾灯玻璃罩左右两侧的除霜器格栅和天线电连接器（4 个）
  8. 关上掀背车门

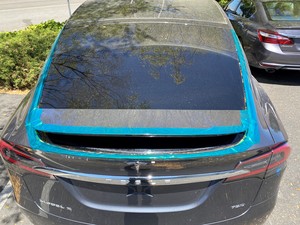

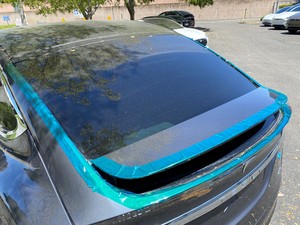

  9. 在掀背车门和主动扰流板周围粘贴遮蔽胶带，保护车辆不受损坏

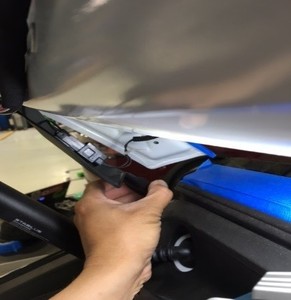

  10. 拆下扰流板饰板请参阅 饰板 - 扰流板（拆卸和安装）

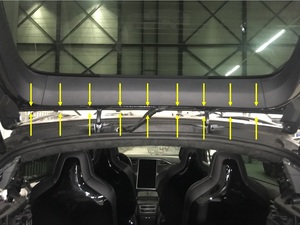

  11. 清洁并擦去扰流板下翼总成上多余的聚氨酯
  12. 松开扰流板下翼总成上的中央高位刹车灯 (CHMSL) 电气线束

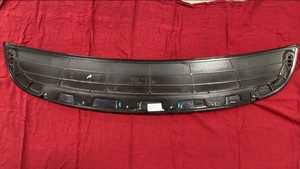

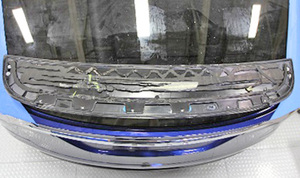

  13. 清洁并擦去被动扰流板上翼底部多余的聚氨酯
    Informational PurposesAn informational icon, calling your attention
    注

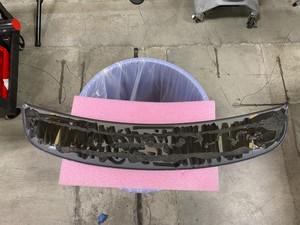

    将被动扰流板上翼放置在柔软表面，然后轻轻清除上面多余的聚氨酯

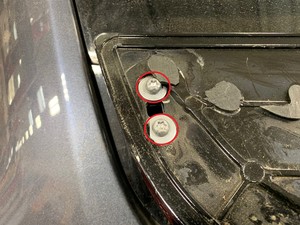

  14. 拆下用于紧固被动扰流板总成的螺钉（4 个）
    Informational PurposesAn informational icon, calling your attention
    注
    T30扭矩为 6 Nm。
  15. 打开掀背车门

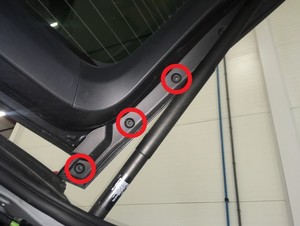

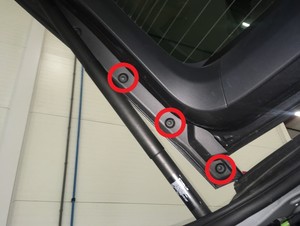

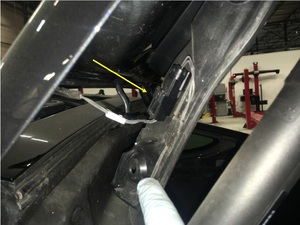

  16. 拆下左侧用于固定掀背车门侧面防夹传感器的推拉式夹（3 个）
  17. 拆下右侧用于固定掀背车门侧面防夹传感器的推拉式夹（3 个）

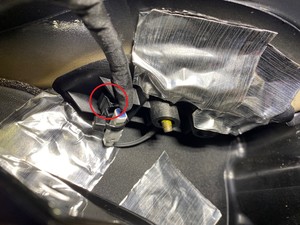

  18. 断开后掀背车门左侧的防夹条连接器
    Informational PurposesAn informational icon, calling your attention
    注

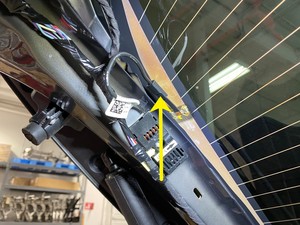

    将要连接至掀背车门的线束用胶带扎好，稳妥放置在一边

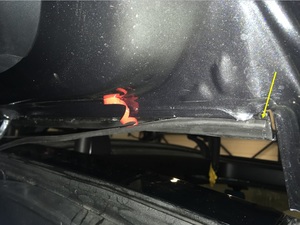

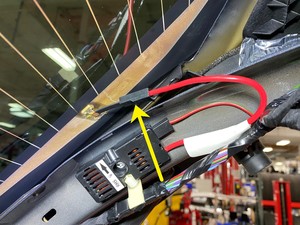

  19. 从尾灯玻璃上拆下前掀背车门防夹传感器
    Informational PurposesAn informational icon, calling your attention
    注
    请注意防夹传感器是用双面胶带固定的

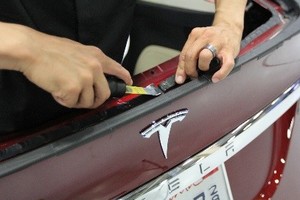

  20. 使用 Equalizer 牌刀片刮擦掀背车门总成上尾灯玻璃顶部的残胶

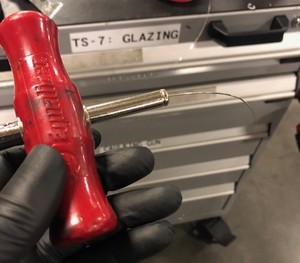

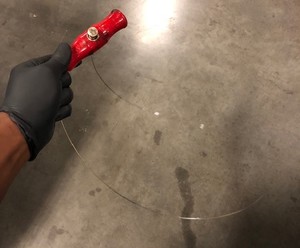

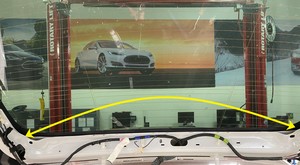

  21. 剪取合适长度的方线

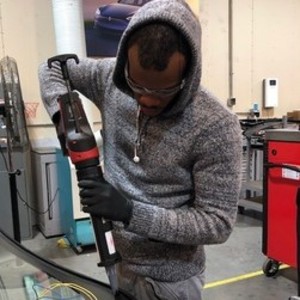

  22. 将布线机插入其中任意一边上角附近的胶粘处
    Informational PurposesAn informational icon, calling your attention
    注
    拉开方线，然后从掀背车门玻璃上卸下方线安装工具
  23. 关闭掀背车门，关闭时请助手从内侧帮忙

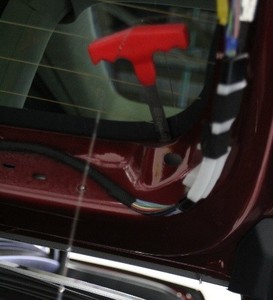

  24. 将 T 型把手与方线相连
  25. 使用 T 型把手刮掉将尾灯玻璃固定到掀背车门上的聚氨酯
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请使用防护材料，避免造成损坏

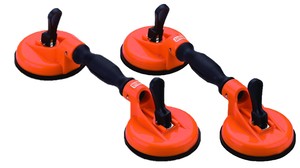

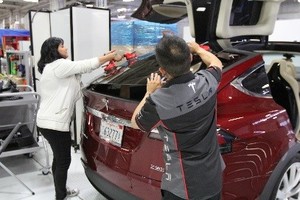

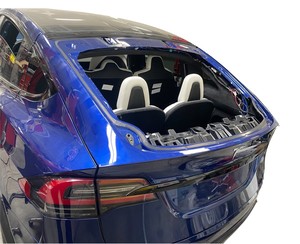

  26. 在助手的帮助下，将吸盘（2 个）固定到尾灯玻璃上，然后向上提，将尾灯玻璃从掀背车门总成上取下
    Informational PurposesAn informational icon, calling your attention
    注
    每侧各放 1 个吸盘

安装

  1. 清洁并除去尾灯框架上的残胶
  2. 从掀背车门总成上撕下遮蔽胶带

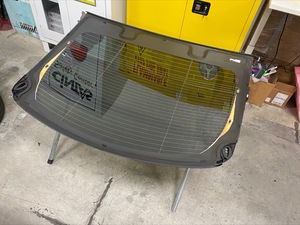

  3. 检查尾灯玻璃上是否有不可修复损伤
    Informational PurposesAn informational icon, calling your attention
    注
    若存在不可修复损伤，请更换尾灯玻璃损伤包括有裂痕的玻璃和损坏的加热器格栅
  4. 清除尾灯玻璃上的聚氨酯胶点
  5. 使用异丙醇 (IPA) 湿巾清洁背光灯玻璃总成上的聚氨酯路径
    Informational PurposesAn informational icon, calling your attention
    注
    风干 1 分钟
  6. 在背光灯玻璃总成上涂敷底漆

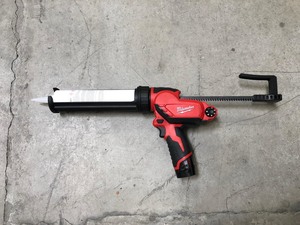

  7. 备好填缝枪和聚氨酯
    Informational PurposesAn informational icon, calling your attention
    注

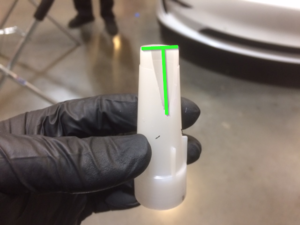

    开口必须达到 8 mm 宽，14 mm 高

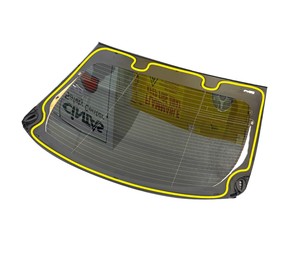

  8. 在背光灯玻璃总成上沿着底漆路径涂抹聚氨酯
  9. 将吸盘（2 个）安装到背光灯玻璃总成上
    Informational PurposesAn informational icon, calling your attention
    注
    背光灯玻璃每侧各放 1 个吸盘
  10. 在助手的帮助下，将背光灯玻璃安装到掀背车门总成上
    Informational PurposesAn informational icon, calling your attention
    注
    定位销（2 个）

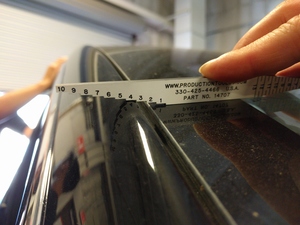

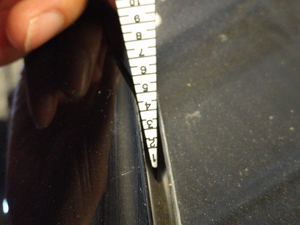

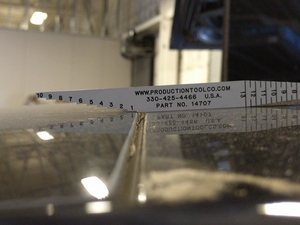

  11. 检查缝隙并测量平整度
    Informational PurposesAn informational icon, calling your attention
    注
    请参阅当前的 CVIS 规格

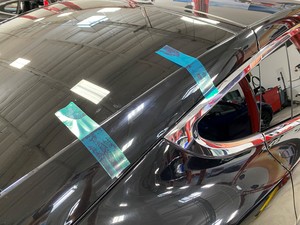

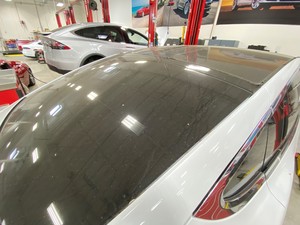

  12. 聚氨酯凝固期间，使用胶带将背光灯玻璃固定到车身上
  13. 将吸盘从背光灯玻璃总成上取下

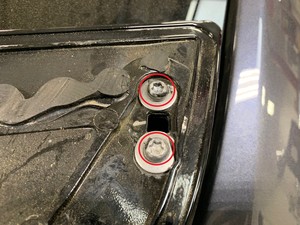

  14. 安装用于固定扰流板总成的螺钉（4 个）
    Informational PurposesAn informational icon, calling your attention
    注
    T30。扭矩为 6 Nm。
  15. 安装扰流板饰板请参阅 饰板 - 扰流板（拆卸和安装）。
  16. 打开掀背车门
  17. 连接左右侧的除霜器格栅和天线电连接器（4 个）
  18. 安装夹子，然后将电气线束连接到中央高位刹车灯 (CHMSL) 总成上
    Informational PurposesAn informational icon, calling your attention
    注
    将卡子固定到掀背车门总成上
  19. 安装左侧主动扰流板滤污器盖请参阅 盖板 - 滤污器 - 主动扰流板 - LH（拆卸和更换）

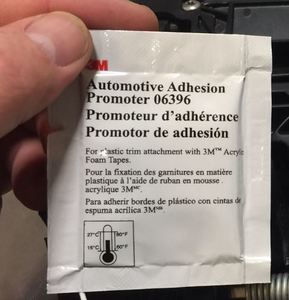

  20. 在后掀背车门玻璃上方边缘涂敷粘性增强剂
    Informational PurposesAn informational icon, calling your attention
    注
    等待风干，用手触摸不粘手即可

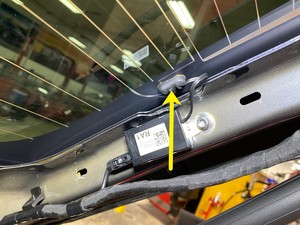

  21. 通过掀背车门上方先放置好夹紧传感器，然后固定就位
    Informational PurposesAn informational icon, calling your attention
    注

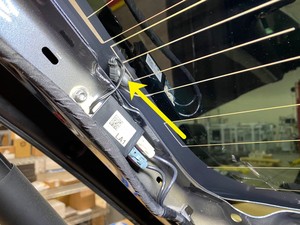

    确认连接器是在车辆左侧，然后将传感器末端与传感器支架对齐安装时，一片一片地刮掉双面胶带上的红色背衬
  22. 撕掉夹紧传感器上的胶带背衬，然后将传感器固定到后掀背车门玻璃上。
    Informational PurposesAn informational icon, calling your attention
    注
    请按照从右到左的顺序操作
  23. 将掀背车门前夹紧传感器连接到左侧夹紧传感器总成上
  24. 安装左侧用于固定掀背车门侧面夹紧传感器的推拉式夹（3 个）
  25. 安装右侧用于固定掀背车门侧面夹紧传感器的推拉式夹（3 个）
  26. 安装掀背尾门上部饰板。请参阅 饰板 - 上 - 掀背尾门（拆卸和更换）。
  27. 安装掀背尾门扬声器格栅。请参阅格栅 - 扬声器 - 掀背尾门（拆卸和更换）。
  28. 安装掀背车门下部饰板。请参阅饰板 - 掀背尾门 - 下（拆卸和更换）。
