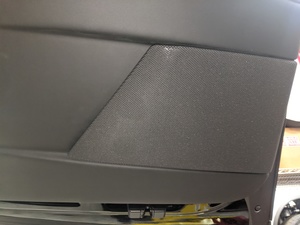

格栅 - 扬声器 - 后 - LH（拆卸和更换）

校正代码 15133002 0.06 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左侧鹰翼门。

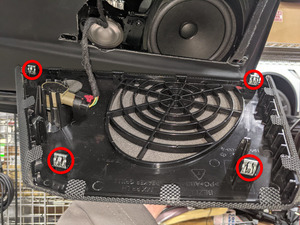

  2. 松开用于将左后扬声器格栅固定到左后车门上的卡子（4 个）。

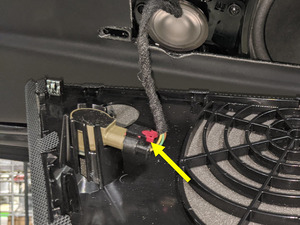

  3. 松开连接器锁，从后门线束上断开车内超声波传感器电气连接器，然后将左后扬声器格栅总成从车门上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    切勿向下按压红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。

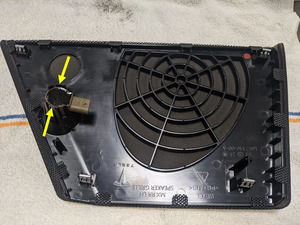

  4. 松开用于将车内超声波传感器固定到左后扬声器格栅上的锁片（2 个），然后从总成上拆下传感器。

安装

  1. 将车内超声波传感器安装到左后扬声器格栅总成上。
  2. 将左后扬声器格栅总成放置到左后车门上，将车内超声波传感器连接到后车门线束上，然后再将连接器锁卡接好。
  3. 紧固用于将左后扬声器格栅固定到左后车门板上的卡子（4 个）。
  4. 关闭左侧鹰翼门。
