母排 - 充电接口至高压电池（拆卸和更换）
校正代码
44013102 1.92
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 8 月 25 日：添加了充电接口电压检查程序链接。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
注
本程序适用于此零件的原始版本。新车型已推出此零件的更新/地区专用全球更新版本，相应程序如下：
母排 - 充电接口至高压电池（欧洲、中东和非洲）（拆卸和更换）。
拆卸
- 打开所有车门和车窗。
-

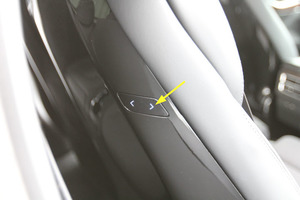

将驾驶位和副驾位座椅移至最前端。
- 打开前备箱盖。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 打开掀背尾门。
-
打开充电接口盖板。
- 拆卸左后和右后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 拆卸第二排脚垫
- 拆卸第二排中部底板。请参阅：
-
将第二排左右座椅（如有配备）移至最前端。
- 拆卸后备箱左右饰条。请参阅饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
- 拆卸左右 C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 拆卸左右 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
-
在协助下，拆下第二排后部底板。
注卡子（2 个）
- 拆卸左侧第三排母排风管。请参阅风管 - 母排 - 第三排 - LH（拆卸和更换）。
- 拆卸后备箱负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
- 拆卸后备箱侧面负重底板。请参阅后备箱负重底板 - 侧面（拆卸和更换）。
- 拆卸后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。
- 拆卸后备箱后部底板 NVH 绝缘体。请参阅NVH 隔音 - 底板 - 后备箱（拆卸和更换）。
- 拆卸后备箱左侧防撞罐饰板。请参阅饰板 - 防撞罐 - 后备箱 - LH（拆卸和更换）。
-
放倒左后第三排座椅（如有配备）。
- 拆卸左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 拆卸左侧 C 柱中部支架。请参阅：
- 拆卸左侧后备箱饰板地毯。请参阅地毯 - 饰板 - 后备箱 - LH（拆卸和更换）。
- 拆卸后备箱左侧饰板支架。请参阅支架 - 饰板 - 后备箱 - LH（拆卸和更换）。
-
立起第三排左侧座椅靠背（如有配备）。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 执行充电接口电压检查程序。请参阅充电接口电压检查。
- 拆卸第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。
- 拆卸左侧内侧加强件。请参阅加固件 - 内侧 - LH（拆卸和更换）。
- 拆卸充电接口至高压电池母排安全盖。请参阅安全盖 - 母排 - 充电接口至高压电池（拆卸和更换）。
-

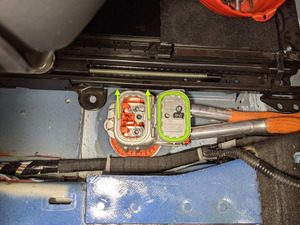

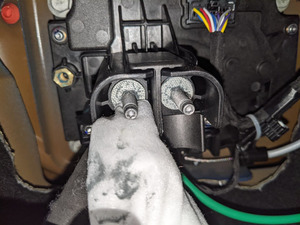

拆卸将母排引线固定到充电接口总成的螺母（2 个）。
9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：- 11 毫米套筒
注螺母已压紧垫圈。
-

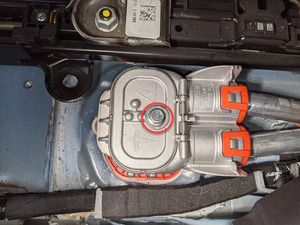

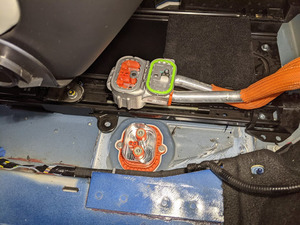

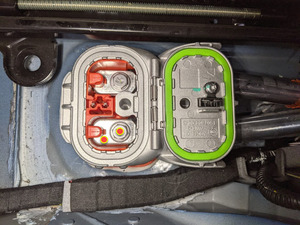

拆卸用于固定母排高压连接器盖的螺栓。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-

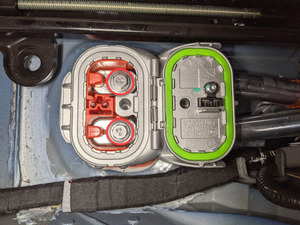

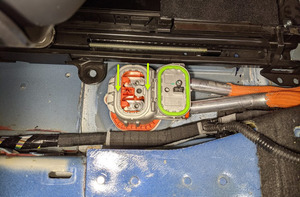

拆卸将高压连接器固定到直流快充接头的螺栓（2 个）。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
将高压连接器从直流快充接头上拆下。
-

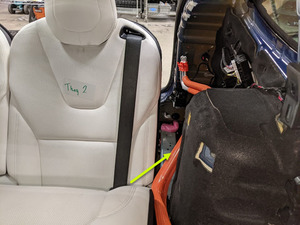

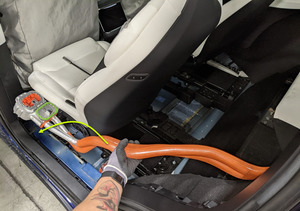

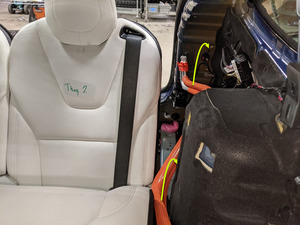

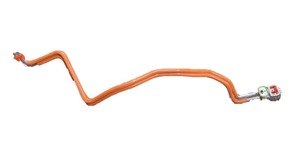

在协助下，将母排总成从车辆上拆下。
注将母排总成从左后车门开口处拆下。
安装
-

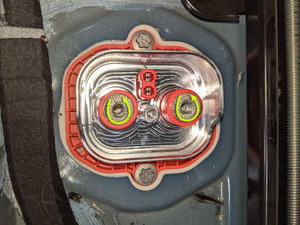

使用异丙醇（IPA）湿巾擦拭充电接口总成母排接触面上残留的 Penetrox。
注使用塑料饰板工具将异丙醇 (IPA) 湿巾推入塑料隔板之间。注等待风干 1 分钟，然后继续。
-

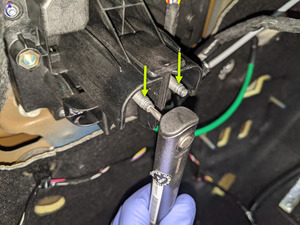

确认充电接口螺柱（2 个）已紧固至正确扭矩。2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T10 批头
-
使用异丙醇（IPA）湿巾擦拭直流快充接头接触面上残留的 Penetrox。
注清理 Penetrox 后，等待风干 1 分钟。注新母排的高压连接器上涂有 Penetrox。
-
将母排总成放入车辆，以便安装。
注新母排总成的高压连接器侧涂有 Penetrox A-13。
-
将 Penetrox 涂抹至母排引线背面。
注在两条引线上的孔任意一侧涂抹 2 滴直径约 5 毫米的 Penetrox A-13。将 Penetrox 均匀涂开，确认整个接触表面已涂满。
-
将高压连接器安装到直流快充接头上
注确认连接器完全就位。
-
安装将高压连接器固定到直流快充接头的螺栓（2 个）。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
-
将母排引线安装到充电接口总成上，并安装螺母（2 个）。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
注螺母已压紧垫圈。
-
检查高压绝缘手套。
-

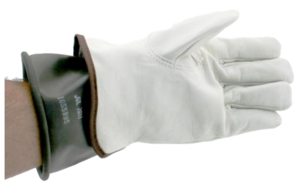

戴上高压绝缘手套和皮革手套。
-
在高压母排引线至充电接口螺栓的每个高压接头（2 个）处进行 Hioki 电阻测试。
注测量标示位置处的两个接头。可接受的电阻值为 0.050 毫欧（50 微欧）至 0.270 毫欧（270 微欧）。
- 如果电阻值高于 0.270 毫欧（270 微欧），说明高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试。
- 如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。
- 如果电阻值反复在 0.00 毫欧至 0.050 毫欧（50 微欧）之间变化，表明已通过 Hioki 测试。执行下一步骤。
-
在高压母排引线至螺栓头的每个高压接头（2 个）处进行 Hioki 电阻测试。
注测量标示位置处的两个接头。可接受的电阻值为 0.050 毫欧（50 微欧）至 0.195 毫欧（195 微欧）。
- 如果电阻值高于 0.195 毫欧（195 微欧），说明高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试。
- 如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。
- 如果电阻值反复在 0.00 毫欧至 0.050 毫欧（50 微欧）之间变化，表明已通过 Hioki 测试。执行下一步骤。
- 脱下皮革手套和高压绝缘手套。
-
安装用于固定高压连接器盖的螺栓。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 安装充电接口至高压电池母排安全盖。请参阅安全盖 - 母排 - 充电接口至高压电池（拆卸和更换）。
- 安装左侧内侧加强件。请参阅加固件 - 内侧 - LH（拆卸和更换）。
- 安装第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。
- 重新连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 关闭前备箱盖。
- 确认车辆充电系统工作正常。
- 安装后备箱左侧饰板支架。请参阅支架 - 饰板 - 后备箱 - LH（拆卸和更换）。
- 安装后备箱侧面负重底板。请参阅后备箱负重底板 - 侧面（拆卸和更换）。
- 安装左侧 C 柱中部支架。请参阅：
-
立起第三排左侧座椅靠背（如有配备）。
- 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 安装左侧第三排母排风管。请参阅风管 - 母排 - 第三排 - LH（拆卸和更换）。
- 安装第二排后部底板。请参阅：
- 安装左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 安装左侧 C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
-
紧固用于固定左侧软饰件袋支架的推拉式卡子，然后安装支架。
- 安装后备箱左侧防撞罐饰板。请参阅饰板 - 防撞罐 - 后备箱 - LH（拆卸和更换）。
- 安装后备箱后部底板 NVH 绝缘体。请参阅NVH 隔音 - 底板 - 后备箱（拆卸和更换）。
- 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。
- 安装后备箱左侧饰条。请参阅饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
-
安装后备箱地毯。
-
安装后备箱底板隔音板。
- 安装后备箱侧面负重底板。请参阅后备箱负重底板 - 侧面（拆卸和更换）。
- 安装后备箱负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
- 安装右侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 安装右侧 C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 安装后备箱右侧饰条。请参阅饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
- 关闭掀背尾门。
-
将左右第二排座椅（如有装配）移回原位。
- 安装第二排脚垫。
- 安装左后和右后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
-
校准后车门。
注若车辆触摸屏上弹出 "Calibration Needed" 消息，请长按Calibrate，开始校准后车门。
- 将驾驶位和副驾位座椅移回原位。
