校正代码 18302202 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 举升并支撑车辆
   注

   准备升起车辆，将空气悬架设置为“千斤顶模式”。将提升臂垫放在车辆千斤顶垫上。不要将提升臂垫放在电池或纵梁下方，如红色所示
2. 打开左前车门
3. 降低左侧前车窗
4. 使用触摸屏将车辆置于维护模式
   注

   在 Controls > Software 中选择车辆的徽标图标并停留四秒钟，然后在对话框中输入“维护”
5. 使用 UI 界面访问温度系统例行程序
   注

   选择 quick controls > Service mode > Diagnostics > Thermal；按住右转向灯，将钥匙放在手机托盘上后踩下制动踏板 10 秒钟，以授权例行程序
6. 通过 UI 界面，选择 “Start Thermal Fill Drain (Refrigerant Only)” 处的 Start '按钮，此时将弹出PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-REFRIGERANTvia Toolbox: (link)窗口
   注

   完成后，点击左上角的 “X” 关闭窗口；确认制冷剂状态从黄色的 “Moving to Reclaim Position” 状态变为绿色的 “Ready for Recharge/Reclaim” 状态；“Thermal Fill Drain” 例行程序的时间限制为 5 小时，5 小时后膨胀阀将关闭，必须重新执行此例行程序
7. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
8. 在中央显示器上关闭车辆电源。
   注

   操作如下：Controls > Safety & Security > Power Off

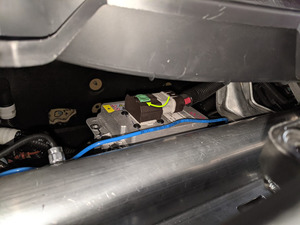

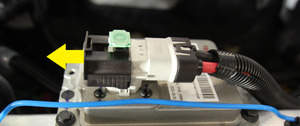

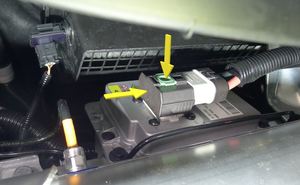

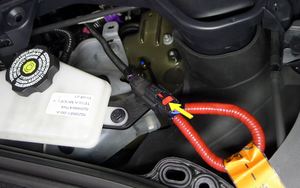

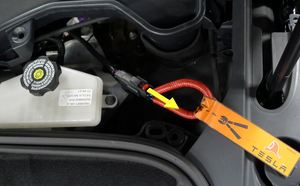

9. 断开低压电池连接器和紧急响应回路
   注

   2 个连接器；提起并松开绿色锁片；向外拉动黑色连接器锁以断开连接；松开紧急响应回路上的红色锁片







10. 从低压电池上松开固定超级歧管至电池泵供给软管的卡子
    注

    1 个卡子

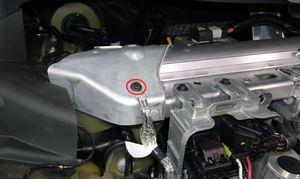

11. 拆下用于紧固低压电池的紧固件，然后拆下总成
    注

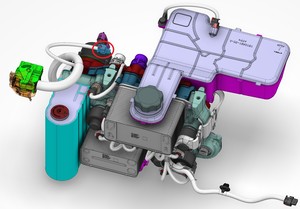

    3 个螺栓，10 mm，9 Nm，2 个定位器

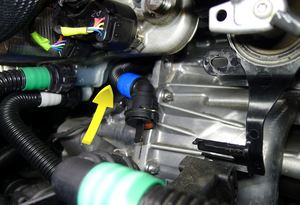

12. 断开空气质量传感器线束
    注

    1 个连接器

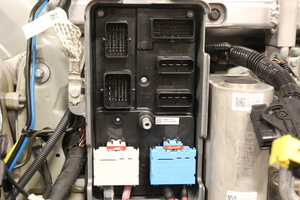

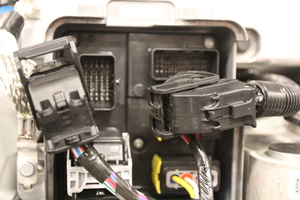

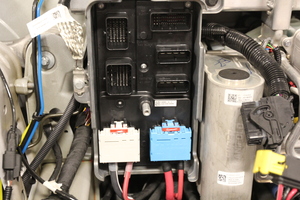

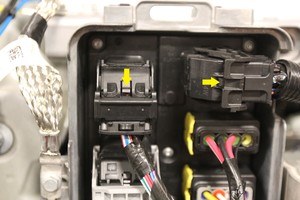

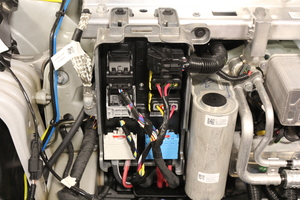

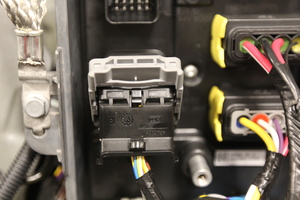

13. 松开前控制器的上部连接
    注

    2 个锁定连接器；推入锁片，抬起控制杆即可松开

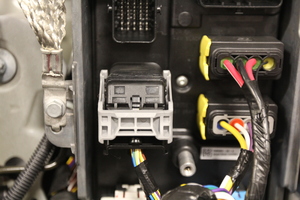

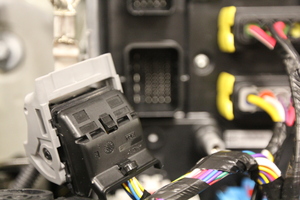

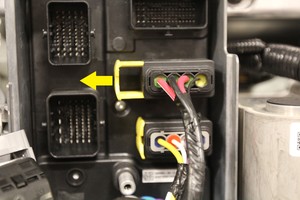

14. 松开前控制器的左侧中间连接
    注

    1 个锁定连接器；推入锁片，抬起控制杆即可松开

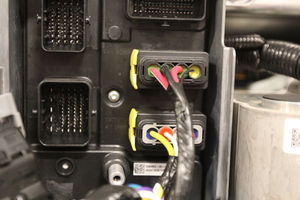

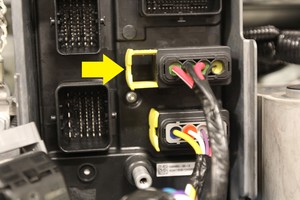

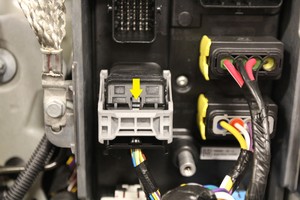

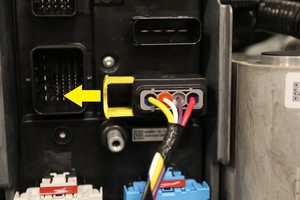

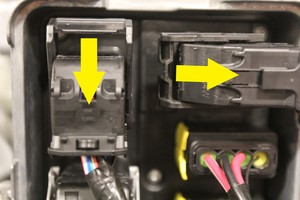

15. 松开前控制器的右侧中间连接
    注

    2 个锁定连接器；向外滑动锁止机构即可松开

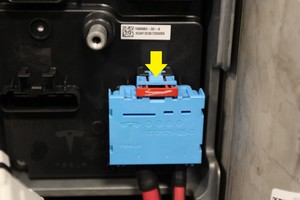

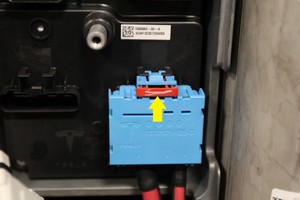

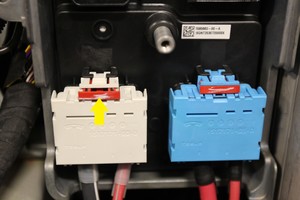

16. 松开前控制器的下部连接
    注

    2 个锁定连接器；向外滑动红色锁片即可松开

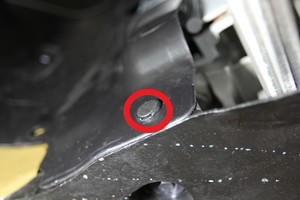

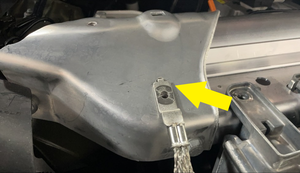

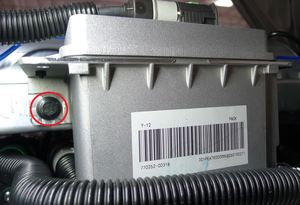

17. 拆下固定前控制器接地电缆的螺栓

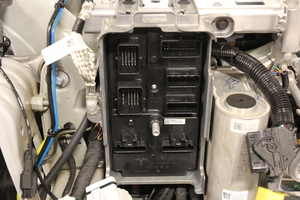

    注

    1 个螺栓，10 毫米，10 Nm

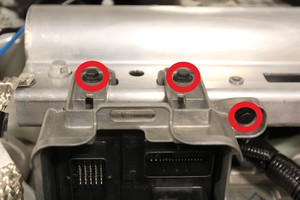

18. 拆卸用于固定前控制器的螺栓
    注

    3 个螺栓，10 毫米，10 Nm

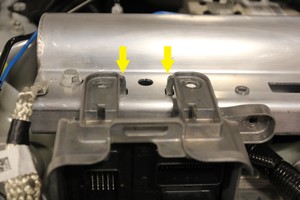

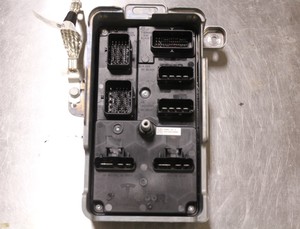

19. 将前控制器从车辆上拆下

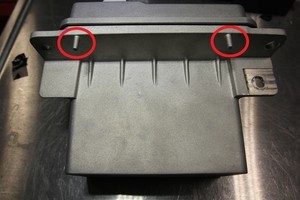

    注

    2 个定位锁片，1 条接地线缆

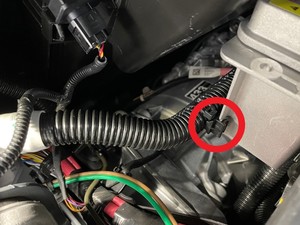

20. 从车辆上拆下前部控制器连接器线夹
    注

    1 个卡子

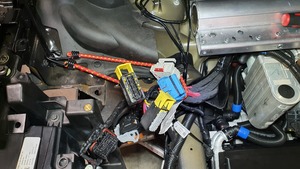

21. 将前面的控制器线束连接器紧固在前备箱盖减震装置上
    注

    使用弹力绳固定线束





22. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

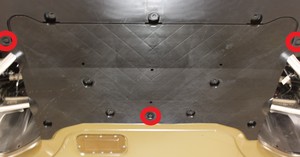

23. 拆卸用于固定前流线型护板的卡子
    注

    5 个推拉式卡子

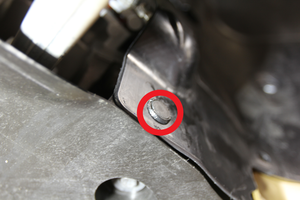

24. 拆卸用于固定前流线型护板的螺栓，并将前流线型护板从车辆上拆下
    注

    9 个螺栓，10 毫米，6 Nm

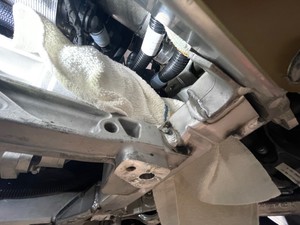

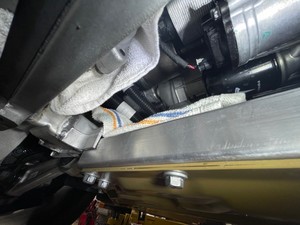

25. 在三通阀下方放置吸收材料
    注

    盖上转向器和前部防滑板，防止液体积聚

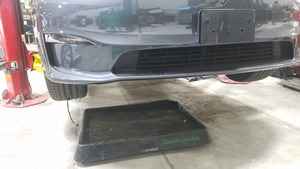

26. 在车辆右前部下方放置冷却液收集器



27. 降低车辆，直至轮胎接触到地面
    注

    将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如

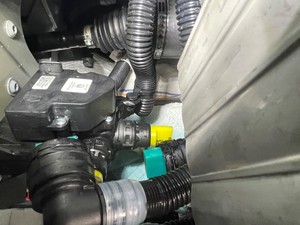

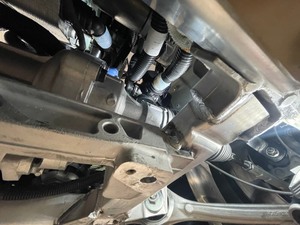

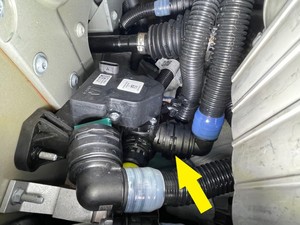

28. 从三通阀处拆下电池散热棒回水软管
    注

    1 个软管夹，2 个塞子；堵住软管两端

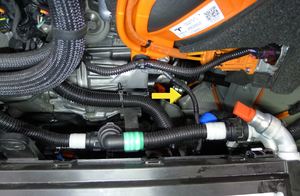

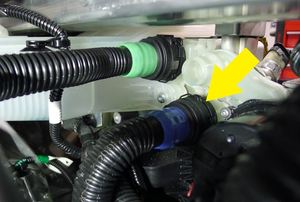

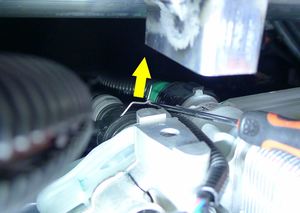

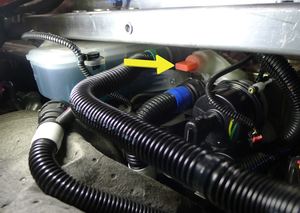

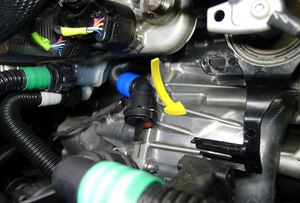

29. 断开动力总成供给软管的传感器
    注

    1 个锁止电气连接器；切勿向下按红色锁片；拉动红色锁片使锁片脱离；再次拉动松开连接器

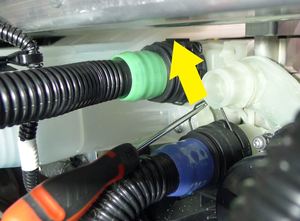

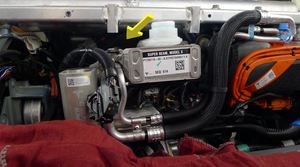

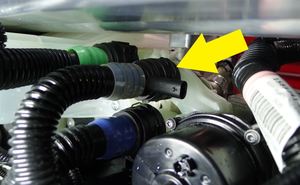

30. 从超级歧管上断开动力总成供液软管
    注

    1 个弹簧卡子；可以从超级歧管的前部接触到弹簧





31. 断开高压电池回流软管与超级歧管的连接
    注

    1 个弹簧夹

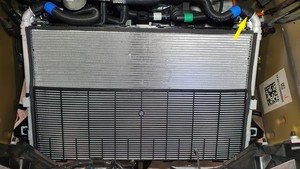

32. 从顶部 LH 侧断开 12mm 散热器软管，让冷却液排出
    注

    1 个弹簧夹；根据需要塞住软管和散热器

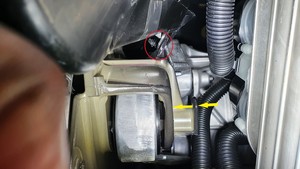

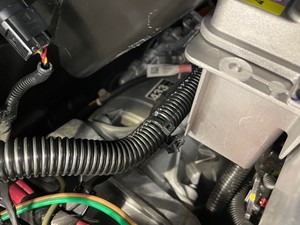

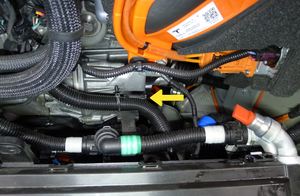

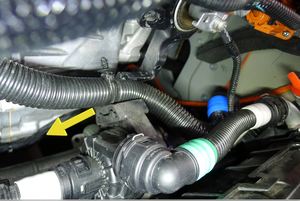

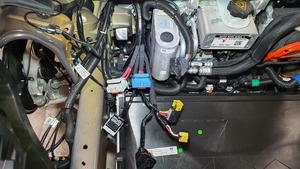

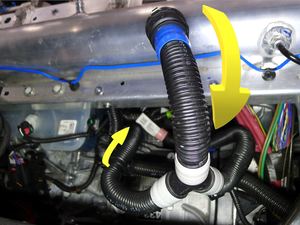

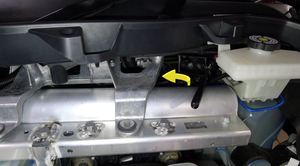

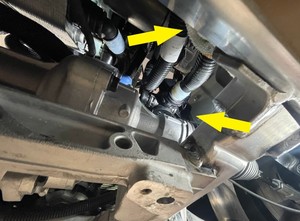

33. 引导温控棒电池回路软管，使其从空调压缩机支架和动力总成冷却液泵之间以及超级歧管和前驱动单元之间通过
    注

    2 个卡子

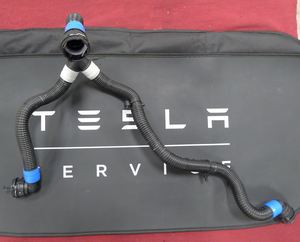

34. 拆下温控棒电池回路软管
    注

    引导软管从支柱塔梁上方通过，注意软管的方向





35. 将温控棒电池回路软管置于超级歧管和前驱动单元之间
    注

    引导软管从支柱塔梁上方通过

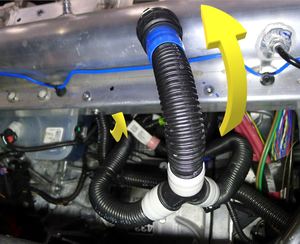

36. 引导温控棒电池回路软管，使其从超级歧管和前驱动单元以及动力总成冷却液泵上方的空调压缩机支架之间通过
    注

    2 个卡子

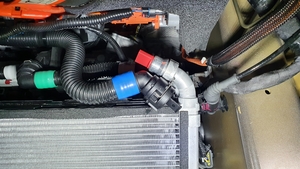

37. 将 12mm 散热器软管安装到散热器顶部 LH 侧
    注

    1 个弹簧夹；拆下冷却液连接两端的塞子；执行推拉推测试以确保软管完全就位



38. 将电池散热棒回水软管固定至三通阀
    注

    1 个软管夹，2 个软管塞；拆下所有塞子并固定软管；进行推拉推测试





39. 将高压电池回流软管连接到超级歧管
    注

    1 个弹簧夹；执行推拉推测试以确保软管完全就位



40. 将动力总成供液软管固定至超级歧管
    注

    1 个弹簧卡子；拆下所有塞子；执行推拉推测试以确保软管完全就位

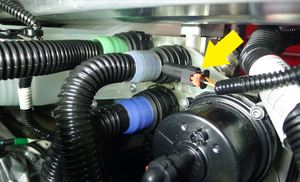

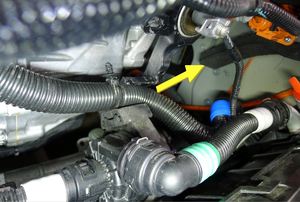

41. 连接动力总成供给软管传感器
    注

    1 个锁定电气连接器；卡入锁片





42. 清理车上的冷却液残留
43. 从前备箱盖减震装置上松开前部控制器线束连接器





44. 将前部控制器连接器线束的卡子紧固在车辆上
    注

    1 个卡子



45. 放置好前控制器，以便安装，然后放置好接地电缆
    注

    2 个定位锁片，1 条接地电缆







46. 安装用于紧固前控制器的螺栓
    注

    3 个螺栓，10 mm，10 Nm。从侧面螺栓开始安装



47. 安装用于紧固前控制器接地线缆的螺栓
    注

    1 个螺栓，10 毫米，10 Nm

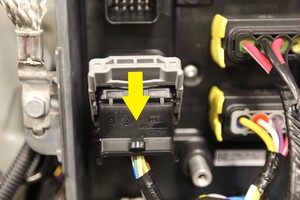

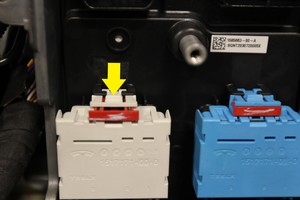

48. 固定前控制器的下部连接
    注

    2 个锁定连接器；卡入红色锁片

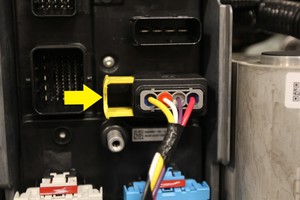

49. 固定前控制器的右侧中间连接
    注

    2 个锁定连接器；确认黄色锁片已完全打开；固定连接器，锁止机构将开始接合







50. 固定前控制器的左侧中间连接
    注

    1 个锁定连接器；确认控制杆已完全打开；固定连接器，控制杆将开始接合







51. 固定前控制器的上部连接
    注

    2 个锁定连接器；确认控制杆已完全打开；固定连接器，控制杆将开始接合







52. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
53. 从三通阀下方移出吸收材料
    注

    移除吸收材料并清理多余残留







54. 清理车上的冷却液残留
55. 取走车辆下方的冷却液收集器

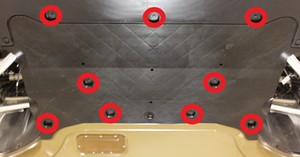

56. 向前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的固定件
    注

    9 个螺栓，10 毫米，6 Nm



57. 安装用于固定前流线型护板的卡子
    注

    5 个推拉式卡子







58. 降下车辆，直至轮胎接触到地面
    注

    将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如

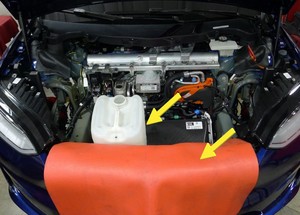

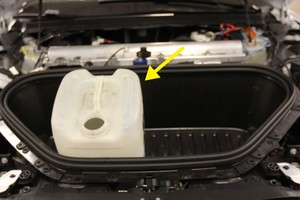

59. 拆卸冷却液罐罐盖



60. 将空的冷却液容器放入前部储物区域
    注

    控制风扇模块风扇护罩总成不能支撑一个完整的冷却液容器，确保溢流容器是空的，将翼子板罩放在前端模块和前饰板上

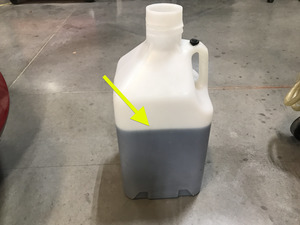

61. 向容器中加注至少 15 升冷却液

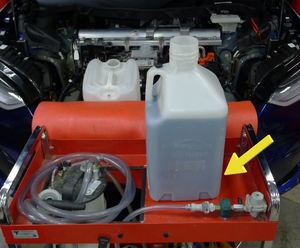

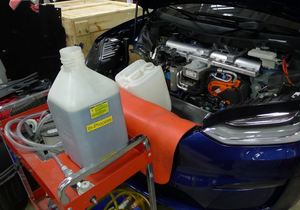

62. 将装满冷却液的容器放在冷却液排放和加注小车上
    注

    请勿将装有 15 L 冷却液的容器放在 控制风扇模块风扇护罩的顶部，将小车尽可能靠近车辆前部放置

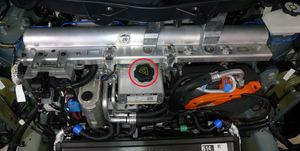

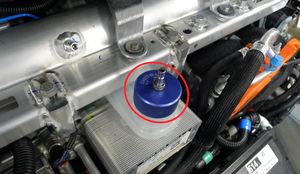

63. 将真空重新加注盖安装到冷却液罐总成上

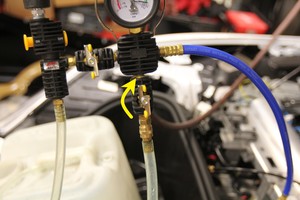

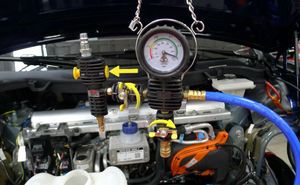

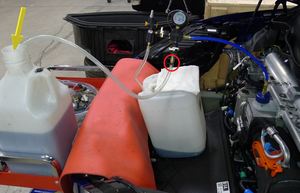

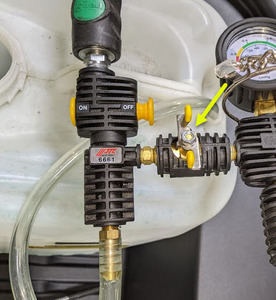

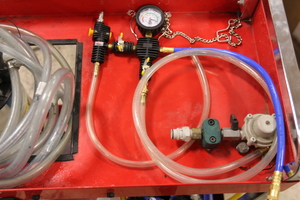

64. 设置冷却液重新加注工具
    注

    确认重新加注工具上的所有阀门都处于关闭位置，为便于理解，请参阅图片

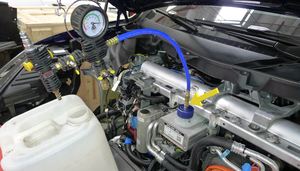

65. 将真空重新加注软管安装到冷却液罐上的重新加注盖中
    注

    执行推拉推测试以验证软管已完全安装好

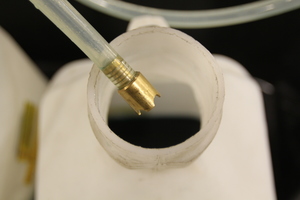

66. 将重新加注软管放置到已注满冷却液的容器内
    注

    确保软管末端完全浸入冷却液

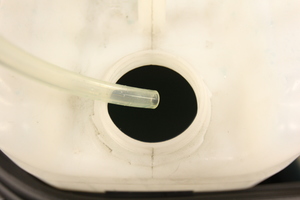

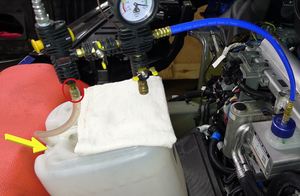

67. 将溢流软管放入空容器中

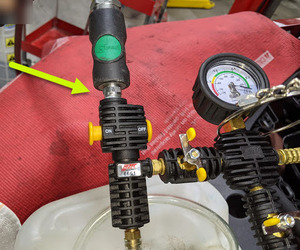

68. 将车间用供气装置连接到冷却液重新加注工具
    注

    如果尚未这样做，请确认重新加注阀是否设置为关闭

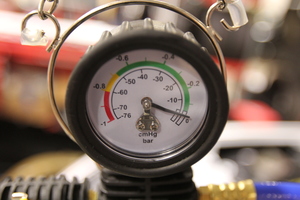

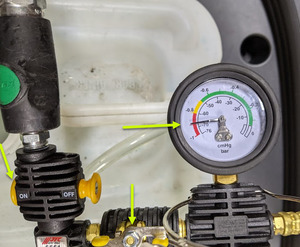

69. 打开进气阀进行抽真空，真空表趋于稳定后，关紧阀门
    注

    真空表大致稳定在 (60-70 cmHg)，阀门关闭后真空度不应下降

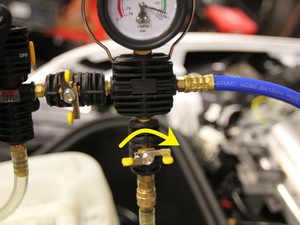

70. 缓慢地打开加注阀，使冷却液流入系统
    注

    在整个过程中，确保加注软管的末端完全浸入



71. 真空表读数降至零后，请关闭冷却液重新加注阀





72. 将冷却液重新加注软管从冷却液容器上拆下



73. 将冷却液溢流软管从冷却液容器上拆下



74. 从冷却液罐上的重新加注盖上拆下真空重新加注软管



75. 将真空重新加注盖从冷却液罐总成上拆下



76. 从车辆上拆下冷却液重新加注工具
    注

    将冷却液排放和加注小车移离车辆

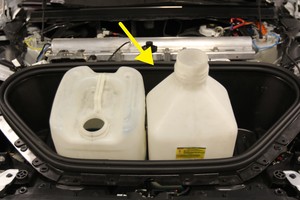

77. 移走前备箱区域内的两个冷却液容器

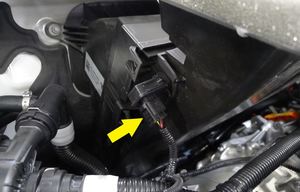

78. 连接空气质量传感器线束
    注

    1 个连接器

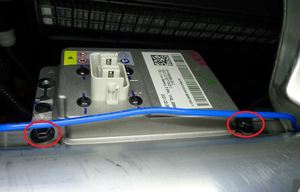

79. 将低压电池安装到支柱塔梁上
    注

    3 个螺栓，10 mm，9 Nm2 个定位器







80. 安装将超级歧管至电池泵供给软管固定到低压电池上的卡子
    注

    1 个卡子





81. 连接紧急响应回路 (FRL) 和低压电池连接器
    注

    2 个连接器；先固定好紧急响应回路；将低压电池放置好，再向内推动黑色连接器锁以进行固定；低压电池完全就位后，固定上部锁片





82. 使用 UI 界面访问温度系统例行程序
    注

    选择 quick controls > Service mode > Diagnostics > Thermal；按住右转向灯，将钥匙放在手机托盘上后踩下制动踏板 10 秒钟，以授权例行程序
83. 通过 UI 界面，选择 “Start Coolant Air Purge” 处的 Start 按钮，此时将弹出 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    - SUCCESS” 窗口
    注

    此时将听到冷却液泵的声音；测试持续约 10 分钟；将车辆转入行驶状态可停止此例行程序；根据需要监测液位；完成后选择窗口左上角的 “X” 关闭

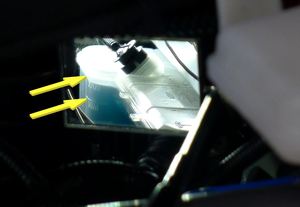

84. 检查冷却液液位，必要时加满
    注

    确保液位位于 Max 线处；按需求加满





85. 安装冷却液罐罐盖



86. 退“维护模式”
    注

    在 Controls>Software 中选择 Exit Service Mode 按钮
87. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
88. 将车辆驶离举升机
    注

    完全降低齿条臂并将其从车底移出；将空气悬架退出“千斤顶模式”
89. 升起左前车窗
90. 关闭左前车门
